5G时代：揭秘RRU射频拉远单元的核心作用
RRU（射频拉远单元）是移动通信基站的核心组件，负责数字信号与射频信号的转换及处理。其核心功能包括信号转换、功率放大与滤波，并通过多天线接口实现MIMO技术。RRU的“拉远部署”优势显著，可灵活解决信号死角、降低传输损耗并简化基站建设。从3G到5G，RRU在频段支持、多天线能力和接口效率等方面持续升级。作为基站“射频信号出入口”，RRU与BBU、天线协同工作，共同实现无线信号的收发与处理，其技术演
目录
RRU（Remote Radio Unit，射频拉远单元）是移动通信基站（如 4G eNB、5G gNB）中负责射频信号处理与收发的关键模块，核心功能是实现 “基带数字信号” 与 “射频模拟信号” 的转换，并通过天线完成无线信号的发射与接收。它与负责 “基带数字信号处理” 的 BBU（Baseband Unit，基带单元）通过光纤（如 CPRI/eCPRI 接口）连接，共同构成基站的 “信号收发与处理系统”，是解决网络覆盖、提升信号质量的核心组件。
一、RRU 的核心功能
RRU 的职责聚焦于 “射频模拟信号的转换与收发”，与 BBU（负责数字信号）形成明确分工，具体功能可拆解为 3 点：
-
信号转换：数字↔模拟这是 RRU 最核心的任务，是连接 BBU（数字端）与天线（模拟端）的 “桥梁”：
-
下行方向（核心网→用户终端）：接收 BBU 通过光纤传来的 “基带数字信号”，先进行数模转换（DAC）将其变为 “中频模拟信号”，再通过射频模块将中频信号 “变频” 为符合 5G NR/4G LTE 标准的射频信号（如 Sub-6GHz 或毫米波频段），最后放大信号功率后发送给天线；
-
上行方向（用户终端→核心网）：通过天线接收用户终端（如手机）发送的微弱射频模拟信号，先进行低噪声放大（LNA）以减少干扰，再将射频信号 “变频” 为中频信号，通过模数转换（ADC）变为基带数字信号，最终通过光纤回传至 BBU 处理。
-
-
射频信号放大与滤波无线信号在传输中会衰减，且易受外界干扰，RRU 需通过两个关键模块保障信号质量：
-
功率放大器（PA）：下行方向将变频后的射频信号功率放大（如从几毫瓦放大到几十瓦），确保信号能覆盖更远距离（如宏基站 RRU 覆盖半径可达几百米至 1 公里）；
-
滤波器（Filter）：滤除信号中的杂波和干扰（如其他频段的无线信号、电磁噪声），避免干扰相邻小区或其他通信系统（如广播电视信号），保证信号的 “纯净度”。
-
-
天线接口与信号分发RRU 通常配备多个天线接口（如 2T2R、4T4R，即 2 发 2 收、4 发 4 收），可连接多根天线实现 MIMO（多输入多输出）技术：
-
下行时，将不同数据流通过不同天线接口分发到对应天线，实现 “多流并发”（如 4T4R 可同时传输 4 路数据，提升速率）；
-
上行时，通过多个天线接收同一终端的信号，合并后提升接收灵敏度（减少信号死角）。
-
二、RRU 的核心优势：“拉远部署” 的价值
RRU 的名称中 “Remote（拉远）” 是其核心设计亮点 —— 相比早期基站 “BBU 与射频模块一体化” 的部署方式，RRU 可与 BBU 物理分离，通过光纤拉远至更靠近用户的位置（如楼宇顶层、路灯杆、室内机房），这一特点带来 3 大关键价值：
-
灵活覆盖，解决信号死角对于宏基站难以覆盖的区域（如密集城区的高楼内部、地下车库、山区村落），可将 RRU 部署在这些 “盲区” 附近，通过光纤连接远处的 BBU，实现精准覆盖（如商场内的 RRU 可覆盖各楼层，避免电梯、走廊信号弱的问题）。
-
降低信号损耗，提升覆盖效率射频信号（模拟信号）在电缆中传输时损耗极大（如 100 米电缆可能损耗 50% 以上功率），而数字信号在光纤中传输损耗极低（几公里仅损耗 1%-2%）。RRU 拉远部署后，仅需通过光纤传输数字信号，避免了射频信号的长距离电缆传输损耗，大幅提升信号覆盖半径和强度。
-
简化部署，降低成本BBU 体积小、需机房环境（防尘、恒温），可集中部署在区域机房（如一个机房的 BBU 连接多个区域的 RRU）；而 RRU 体积小巧（如家用机顶盒大小）、适应户外环境（防水、抗高温），可直接挂载在墙体、灯杆上，无需单独建设机房，大幅降低基站建设的场地和成本投入。
三、RRU 在不同代基站中的演进
从 3G 到 5G，RRU 的技术规格随网络需求不断升级，核心变化集中在 “频段支持、多天线能力、接口效率” 三方面：
|
通信代际 |
RRU 的技术特点 |
典型应用场景 |
|---|---|---|
|
3G（如 TD-SCDMA/WCDMA） |
支持单频段（如 2.1GHz）、少天线（多为 2T2R），功率较小（宏站 RRU 功率约 20W），接口多为 CPRI v1-v3（传输速率较低，约 1.2Gbps）。 |
早期宏基站覆盖，以语音和低速数据业务为主。 |
|
4G（LTE） |
支持多频段（如 1.8GHz、2.6GHz）、多天线（4T4R 为主，部分支持 8T8R），功率提升（宏站 RRU 功率达 40-60W），接口升级为 CPRI v5-v7（传输速率提升至 10Gbps），支持载波聚合（CA）技术。 |
宏基站广覆盖、室分系统（如商场、写字楼）覆盖，支撑高清视频、移动互联网业务。 |
|
5G（NR） |
1. 支持全频段（Sub-6GHz + 毫米波），毫米波 RRU 需适配高频段信号的短距离、高损耗特性（需更高功率放大）；2. 多天线能力飞跃（支持 Massive MIMO，如 64T64R、128T128R），需集成更多天线接口和功率放大器；3. 接口升级为 eCPRI（增强型 CPRI），传输速率提升至 25Gbps 以上，且支持 “部分基带处理下放”（如将部分滤波、变频任务从 BBU 转移到 RRU），降低光纤传输压力；4. 形态更灵活（如微 RRU、皮 RRU），适配 5G 室分、边缘覆盖场景。 |
5G 宏基站（Sub-6GHz 广覆盖）、毫米波小基站（密集城区容量补充）、室分系统（如机场、体育馆），支撑 VR/AR、自动驾驶、工业物联网等业务。 |
四、RRU 与 BBU、天线的协同工作流程

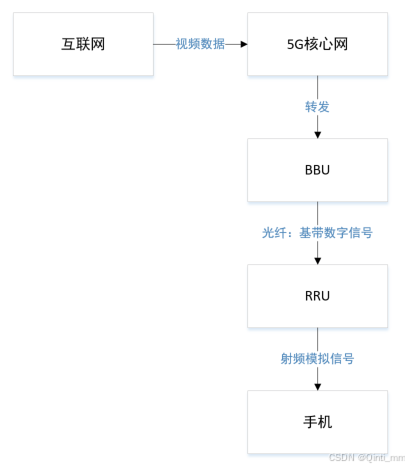

以 “用户使用 5G 手机观看视频” 为例，三者的协作流程清晰体现了 RRU 的角色：
-
视频数据从互联网传入 5G 核心网（5GC），再转发至 BBU；
-
BBU 对数据进行基带处理（编码、调制），生成 “基带数字信号”，通过 eCPRI 光纤接口发送给 RRU；
-
RRU 将 “基带数字信号” 转换为 “5G 射频模拟信号”，放大功率后通过天线发射；
-
5G 手机接收天线传来的射频信号，解调后还原为视频数据，最终呈现给用户；
-
上行方向（如用户发送弹幕）流程相反：手机发送的射频信号经天线传入 RRU，转换为数字信号后回传 BBU，再经核心网发送至互联网。
总之，RRU 是基站的 “射频信号出入口”，其 “拉远部署” 特性和技术演进，直接决定了移动通信网络的覆盖范围、信号质量和容量上限，是支撑 3G/4G/5G 从 “广覆盖” 到 “精准覆盖”、从 “低速业务” 到 “高速业务” 的关键硬件基础。
