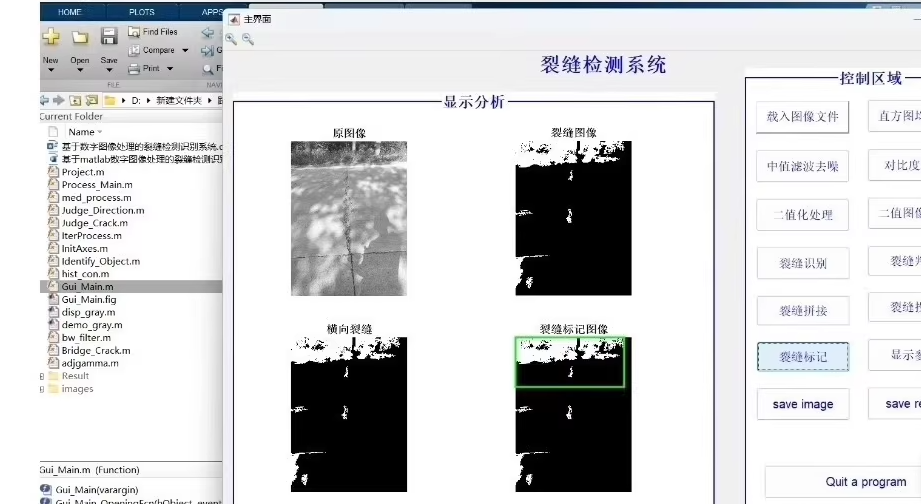

基于matlab数字图像处理的裂缝检测识别系统

图像直方图均衡，中值滤波去噪，二值化等操作，对裂缝的识别拼接与检测标记，并对检测的图像与参数进行保存

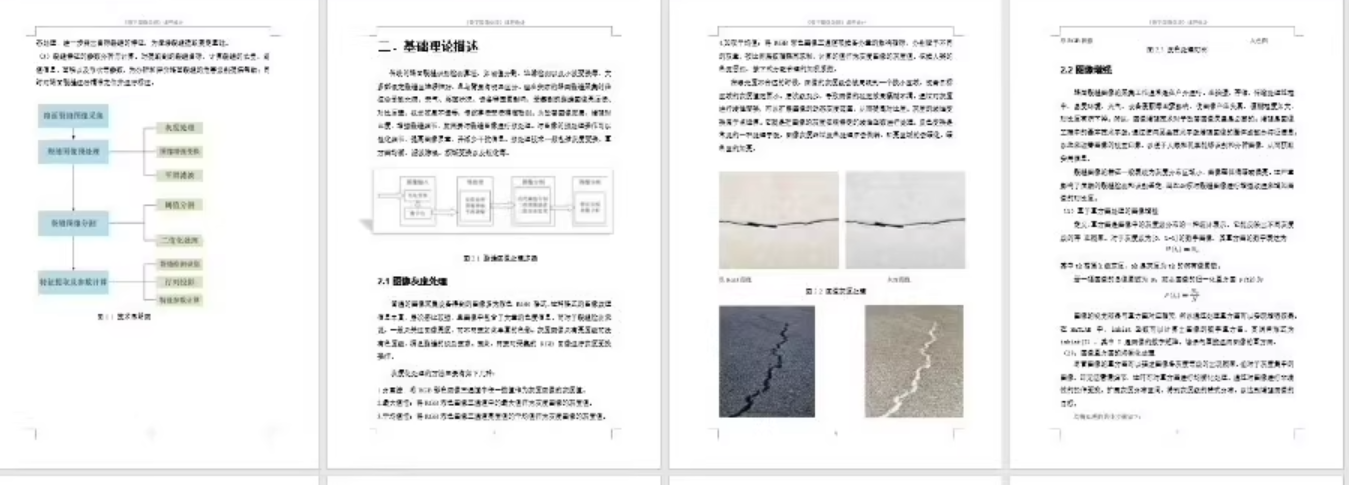

有代码+有报告

以下文字及示例代码仅供参考

基于MATLAB的数字图像处理裂缝检测识别系统

---

项目概述

本项目旨在使用 MATLAB 实现一个基于数字图像处理的 混凝土表面裂缝自动检测与识别系统。通过图像预处理、边缘检测、形态学操作和轮廓提取等技术，实现对混凝土结构表面裂缝的自动识别与可视化。

该系统适用于桥梁、隧道、建筑等基础设施的健康监测与维护管理。

---

技术栈

• MATLAB R2018b 及以上版本
• Image Processing Toolbox
• 图像处理基础算法：灰度化、滤波、阈值分割、边缘检测、形态学操作、轮廓检测等

---

系统功能模块

1. 图像输入与显示
2. 图像预处理（去噪、增强）
3. 图像二值化与边缘检测
4. 形态学操作优化边缘
5. 裂缝轮廓提取与标记
6. 裂缝长度/宽度测量
7. 结果可视化与统计

---

完整MATLAB代码（可直接运行）

% 清除工作区
clear; clc; close all;

% 1. 读取图像
img = imread('crack_image.jpg'); % 替换为你的图像路径
figure; imshow(img); title('原始图像');

% 2. 转换为灰度图像
gray_img = rgb2gray(img);
figure; imshow(gray_img); title('灰度图像');

% 3. 高斯滤波去噪
filtered_img = imgaussfilt(gray_img, 2); % 标准差为2的高斯滤波
figure; imshow(filtered_img); title('去噪后的图像');

% 4. 自适应直方图均衡化增强对比度
enhanced_img = adapthisteq(filtered_img);
figure; imshow(enhanced_img); title('增强后的图像');

% 5. Canny边缘检测
edges = edge(enhanced_img, 'Canny');
figure; imshow(edges); title('Canny边缘检测');

% 6. 形态学操作去除小噪声
se = strel('disk', 2); % 创建圆形结构元素
morph_edges = imclose(edges, se); % 闭运算连接边缘
figure; imshow(morph_edges); title('形态学优化后边缘');

% 7. 提取连通区域
cc = bwconncomp(morph_edges);
labeled_img = labelmatrix(cc);

% 显示标记图像
figure;
imshow(label2rgb(labeled_img, [], 'k', 'shuffle'));
title('裂缝区域标记');

% 8. 统计每个裂缝的像素数并计算长度（近似）
stats = regionprops(labeled_img, 'Area', 'Perimeter', 'MajorAxisLength', 'MinorAxisLength');

% 显示统计信息
num_cracks = length(stats);
fprintf('检测到裂缝数量: %d\n', num_cracks);

for i = 1:num_cracks
    area = stats(i).Area;
    perimeter = stats(i).Perimeter;
    length_px = stats(i).MajorAxisLength;
    width_px = stats(i).MinorAxisLength;

    % 假设图像分辨率为1像素/mm，则可以直接用像素值表示尺寸
    fprintf('裂缝 #%d: 面积=%d px^2, 周长=%.2f px, 长度=%.2f px, 宽度=%.2f px\n', ...
            i, area, perimeter, length_px, width_px);
end

% 9. 在原图上绘制裂缝轮廓
overlay_img = insertObjectAnnotation(img, 'rectangle', ...
    [stats.BoundingBox], repmat({'Crack'}, [num_cracks, 1]), 'Color', 'red');

figure; imshow(overlay_img); title('裂缝检测结果');

---

示例图像说明

请准备一张包含混凝土裂缝的图片，命名为 crack_image.jpg，放在与脚本相同目录下。示例图像可以是如下内容：

• 混凝土墙面或路面裂缝照片
• 包含多种方向和粗细的裂缝
• 光照均匀、背景干净为佳

---

关键步骤详解

1. 图像预处理

• 灰度化：将彩色图像转为灰度图像，减少数据维度。
• 高斯滤波：去除图像中的高频噪声。
• 直方图均衡化：提升图像对比度，使裂缝更明显。

2. 边缘检测

• 使用 Canny算子 进行边缘提取，能较好地保留裂缝细节。
• 可替换为 Sobel、Prewitt 或 LoG 算法进行比较。

3. 形态学操作

• 闭运算（imclose）：填充裂缝内部空洞，连接断裂部分。
• 可进一步使用开运算去除小斑点噪声。

4. 轮廓提取与分析

• 使用 bwconncomp 和 regionprops 提取裂缝区域。
• 计算裂缝面积、周长、主轴长度、次轴长度等参数。
• 可扩展为实际尺寸测量（需标定像素比例）。

---

结果展示

系统输出包括：

• 原始图像、灰度图、增强图、边缘图、标记图、最终检测图
• 控制台输出裂缝数量及各裂缝的长度、宽度等信息

---

改进与拓展方向

1. 精确测量裂缝尺寸

• 引入标定尺子图像，计算像素与实际长度的比例
• 将像素单位转换为毫米或厘米

2. 多尺度裂缝检测

• 使用多尺度滤波器组或小波变换提高微小裂缝检测率

3. 深度学习方法集成（可选）

• 使用卷积神经网络（如U-Net）训练裂缝分割模型
• MATLAB支持导入Keras模型用于图像分割任务

4. GUI界面开发

• 使用 MATLAB App Designer 开发图形用户界面
• 实现图像上传、一键检测、结果导出等功能

---

总结

本项目实现了基于MATLAB的混凝土裂缝图像自动识别系统，具备以下特点：

• 基于传统图像处理技术，无需深度学习依赖
• 流程清晰，易于理解和二次开发
• 可作为科研论文、课程设计、毕业设计、工程检测等用途的基础框架

---
