这些结构和机制会直接影响你常用算法的性能表现。当然，即使你是用 GPU 的，也有很多有用的内容值得参考。

01.什么是 TPU？

TPU 本质上就是一个专为矩阵乘法设计的计算核心（叫做 TensorCore），旁边挂着一块超快的内存（叫 HBM，高带宽内存）。

可以把它理解成一台超强的“矩阵乘法专用机”，不过它还有一些其他关键功能。

TensorCore 主要包含三个重要单元：

1. MXU（矩阵乘法单元，Matrix Multiply Unit）

这是整个 TensorCore 的核心。以 TPU v5e 为例，它每 8 个周期就能完成一次 bfloat16 [8, 128] × bfloat16 [128, 128] → float32 [8, 128] 的矩阵乘法，靠的是所谓的 systolic array 结构。

在 1.5GHz 下，单个 MXU 每秒能跑约 5e13 次 bfloat16 运算。大多数 TensorCore 会配备 2 或 4 个 MXU，比如 TPU v5e 的总 FLOPs（bfloat16）就是 2e14 。

此外 TPU 还支持更低精度的矩阵乘法，比如 int8，可以达到更高的吞吐量（v5e 是 4e14 ops/s）。

2. VPU（向量处理单元，Vector Processing Unit）

负责执行常见的数学操作，比如 ReLU 激活、点乘、加法、向量间的逐元素操作等。比如你要对一个张量做求和归一化这种事，也是在这里完成的。

3. VMEM（向量内存，Vector Memory）

这是一块片上小内存，就挨着计算单元。虽然容量比 HBM 小得多（比如 v5e 是 128MiB），但访问速度非常快。

它有点像 CPU 里的 L1/L2 缓存，但更大、而且由程序员手动控制。

注意：TensorCore 不能直接从 HBM 读取数据做计算，数据必须先搬进 VMEM 才行。

一句话总结：TPU 是专为深度学习设计的“矩阵加速器”，核心思想就是用超强的矩阵乘法引擎 + 超快的数据通路（VMEM + HBM）来提升训练速度。

TPU 的强项就是矩阵乘法，而且是真的非常非常快。比如目前最强的 TPU 之一 —— TPU v5p，每个核心每秒可以跑 2.5e14 次 bfloat16 运算，一个芯片就是 5e14 次。

如果你拿一个拥有 8960 颗芯片的大型 TPU pod 来算，一秒能跑 4 exaFLOPs，已经是世界级的超级计算机级别了，而且 Google 手上有很多这样的 pod。

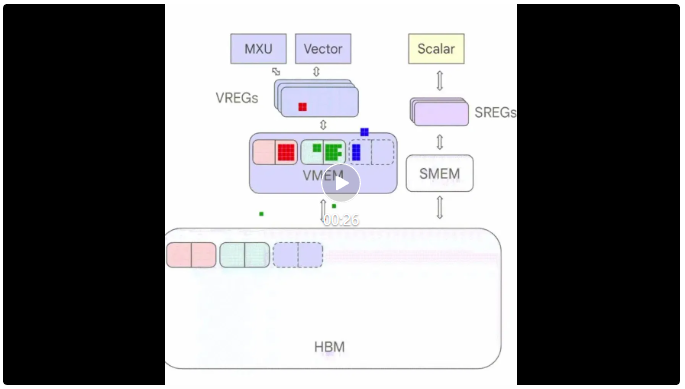

上面那张图还标了 SMEM 和 scalar unit，主要用来处理控制流相关的逻辑（比如 if-else、for loop），你不用特别关注。

但有个重要的组件你一定要搞清楚：HBM（高带宽内存），这就是 TPU 存数据的地方，用来存张量。它的容量通常是几十 GB，比如 TPU v5e 是 16 GiB。

每次你做计算的时候，数据都会从 HBM 通过VMEM（片上缓存）先搬到计算核心 MXU，然后计算完成后再从 VMEM 把结果写回 HBM。

HBM 和 TensorCore 之间的带宽（就是通过 VMEM 通道的速度）通常是 1～2 TB/s，这个带宽是限制内存密集型任务计算速度的关键瓶颈，所以常被称为 HBM 带宽。

不过别担心，TPU 在设计上是很智能的 —— 所有操作都是 流水线式并行处理。

举个例子，要做矩阵乘法 Y = X @ A，TPU 会：

• 先把部分的 X 和 A 从 HBM 搬到 VMEM；

• 然后把 VMEM 里的数据喂给 MXU 来做乘法（比如 X 是 8×128 块，A 是 128×128 块）；

• 然后把乘好的结果块再写回 HBM。

而这一整套过程是分阶段交叉进行的，比如：

• 在计算当前一块的时候，就已经在搬下一块进 VMEM；

• 计算完当前一块的时候，也在把之前算好的结果写回 HBM。

通过这种“搬 + 算 + 写”三管齐下的流水线策略，TPU 能够最大程度保证 MXU 时刻有活干，避免它闲着等内存，从而维持计算瓶颈（compute-bound）状态，而不是被内存拖慢（memory-bound）。

TPU 之所以能打，就是靠 MXU 算得快、HBM 送得快、VMEM 做缓存中转，再加上流水线式调度，几乎把硬件压榨到了极致。

矩阵乘法（matmul）的数据流动路径其实和普通的点操作差不多，唯一的不同是它加载到的是 MXU，而不是 VPU。

另外，由于同一块权重会被多个输入激活块反复使用，所以 matmul 的加载顺序也和点操作不同。

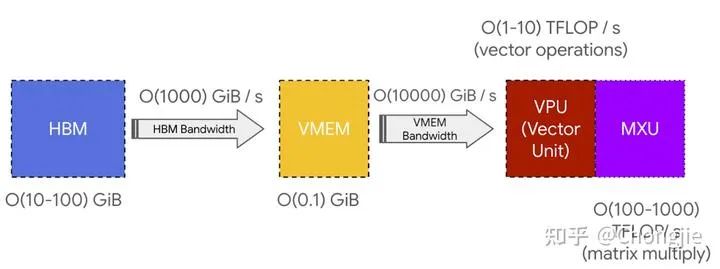

你可以想象是：数据从 HBM 流入 VMEM，再进到 VREGs（向量寄存器），然后喂给向量单元或矩阵乘单元（VPU 或 MXU），最后结果再从 VMEM 写回到 HBM。

但问题是：如果 HBM → VMEM 的速度跟不上计算单元（VPU/MXU） 的吞吐能力，那计算单元就“饿了”，得不到足够的数据，就浪费了计算力，这种情况叫“带宽瓶颈”（bandwidth-bound）。

重点总结一下：TPU 架构很简单

• 先把数据从 HBM 拉到 VMEM；

• 然后 VMEM 把数据喂给 systolic array（一个高效做乘加的阵列）；

• 每秒能跑 200 万亿次乘加（200 TFLOPs）；

• HBM ↔ VMEM 和 VMEM ↔ MXU 的带宽，决定了你的程序到底能跑多快。

VMEM 与 Arithmetic Intensity 的关系

虽然 VMEM 容量比 HBM 小很多，但带宽高得多（大概是 HBM 的 22 倍），这意味着：如果你能把所有的输入和输出都装进 VMEM，就大大降低了通信瓶颈；

特别是当一个算法的 arithmetic intensity 本来就不高时（就是 FLOPs 比 byte 少的那种），只要能放进 VMEM，就还有可能跑得快。

举个例子：在 HBM 中你可能需要每 byte 至少算 200 次才能不浪费资源，而在 VMEM 中只要算 10～20 次就够了。

所以，如果你能把参数提前放进 VMEM，你就能用很小的 batch size 就达成高效率。问题是 VMEM 太小了，很多模型根本塞不下，这才是挑战。

TPU 芯片和组网结构

一个 TPU 芯片通常有两个核心，共享内存，一起工作就叫做 megacore，从 TPU v4 开始都是这样。

早期（v3 及以前）是两个独立核心，各自有自己的内存；面向推理的 TPU（如 v5e）只有一个核心，不搞共享。

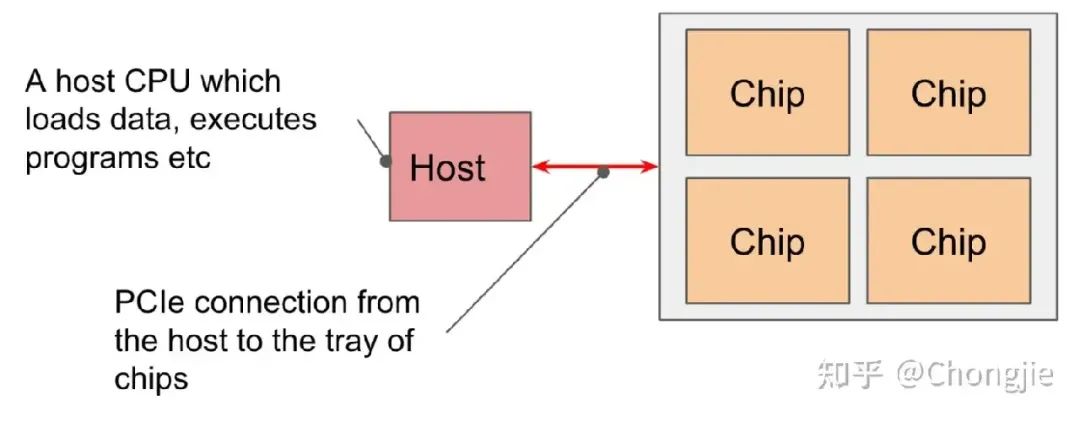

4 个芯片组成一个 tray（托盘），通过 PCIe 网络连到一个 CPU 主机，很多熟悉 Google Colab 或 TPU VM 的用户看到的就是这种 4 芯片、8 核心配置。

推理版的 TPU v5e 是 2 个托盘一个主机，但每芯片只有 1 个核心，所以是 8 芯片 8 核心。

不过PCIe 是个限制项：和 HBM ↔ VMEM 一样，CPU ↔ HBM 之间通过 PCIe 连接，它也有带宽限制。

比如 TPU v4 的 PCIe 带宽只有 16GB/s（单向），比 HBM 慢了快 100 倍；所以虽然你可以从主机内存搬数据进 TPU，但速度慢得很，不适合频繁交换。

02.TPU 网络结构

TPU 芯片之间通过叫做 ICI 网络（Inter-Chip Interconnect） 的通道连接起来。

在一个 TPU Pod 中，不同芯片直接用 ICI 连着，不需要经过主机（host），效率非常高。

对于老一代 TPU（v2 / v3） 、推理芯片（v5e）以及 v6e（Trillium），每个芯片跟 4 个最近的邻居连接，构成一个 2D 环形网络（2D torus），两端用“边缘连接”封住，组成环。

对于 TPU v4 / v5p，每个芯片和 6 个邻居连接，组成一个 3D 环形网络（3D torus）；

这种“环形结构（Torus）”的好处是把任意两个芯片之间的最远距离从 N 缩短到了 N/2，数据传输更快、更稳定。

有些网络还用了所谓的 “扭曲环 Mobius” 结构，类似莫比乌斯带，进一步减少了芯片间的平均通信距离（这太 geek 了，有兴趣可以自己搜图）。

TPU Pod 和 SuperPod：

TPU 是按 “Pod” 来组的，Pod 内部通过 ICI 连接。Pod 可以特别大，比如 TPU v4 的最大 Pod 是 16×16×16 个芯片，TPU v5p 最大可以达到 16×20×28。

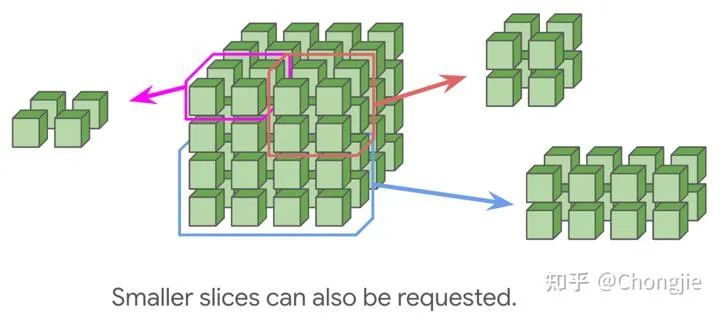

这么大的网络其实是通过 4×4×4 的芯片小方块连接而成，中间用光学交换器做 “wraparound” 连起来（有点像包裹起来的立方体）。这些方块可以重新配置，实现灵活的超大规模拓扑结构。

你也可以请求一个小规模拓扑，比如 2×2×1、2×2×2，但这种小拓扑没 wraparound，通信效率就低了。

没有 wraparound 的情况下，通信延迟通常会翻倍，所以建议尽量选 4×4×4 或它的倍数这种有 wrap 的结构。

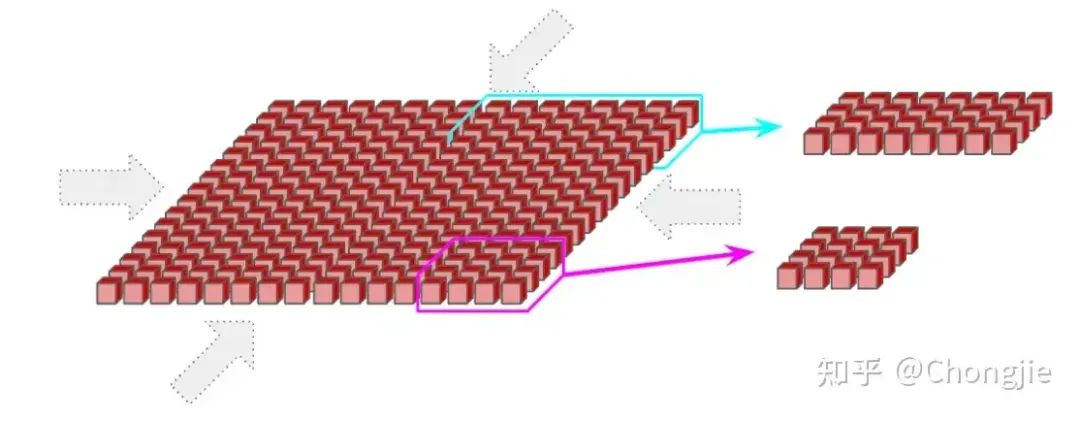

对于TPU v5e 和 Trillium（v6e），它们是专门为推理优化的，构成一个 16×16 的 2D torus；只要某一维有 16，就会自动有 wraparound，不支持超出 16×16 的拓展。

但可以通过 DCN（Data Center Network） 实现跨 Pod 通信，DCN 是 主机 ↔ 主机 的通道，速度比 ICI 慢多了。

TPU 和 GPU 在连接方式上有挺大的差别。TPU 是那种“邻居互联”的风格，每个芯片只连它周围的几个芯片，像搭积木一样拼成一个二维或三维的“环形网络”（torus）。

这种连接方式很简单、便宜，而且扩展性特别好。相比之下，GPU 用的是一套更复杂的“全连接近似”结构，靠一堆 NVLink 交换机把所有 GPU 尽可能都连起来。

这样做虽然让同一个节点里的 GPU（比如一台 8 卡的 H100 机器）之间通信特别快，但一旦规模上去，通信就得走好几级交换路径，延迟和成本都会飙升。

TPU 的思路就不一样了：它把每个芯片之间的通信带宽和连接数都固定下来，这样整个系统搭建起来既便宜又统一。

比如 TPU v5p 每个芯片的 HBM 带宽有 2.5TB/s，芯片之间的 ICI 链路大概每个方向 90GB/s，而真正跨主机通信的 DCN（数据中心网络）只有可怜的 25GB/s。

更关键的是，一个主机通常带 8 个 TPU 芯片，所以平摊下来，每个芯片能用的 DCN 带宽其实只有 3GB/s 出头，远远不如 ICI，更别提 HBM 了。

这就导致一个问题：如果你把模型切分到多个 TPU 芯片上运行，尤其是分布在不同主机上的时候，如果通信规划不好，很容易卡在带宽不够这件事上。

特别是在“multi-slice”这种跨多个 TPU 分组训练的场景下，一组 ICI 相连的 TPU 叫做一个 slice，slice 之间的通信必须走 DCN。

而 DCN 这条路非常绕：数据得先从 TPU 走 PCIe 到主机，再通过网络发出去，到了目标主机后再走 PCIe 写进目标 TPU 的 HBM，整个流程特别慢。

所以训练时最理想的方式，是尽量把大部分通信压在 ICI 这一层，避免走 DCN 这条“慢车道”。

这样才能让 TPU 的矩阵乘法单元（MXU）不被通信拖后腿，真正跑满算力。

03.经典总结

好了，晦涩的文字到此结束，总结一下：

TPU 本质上就是一个特别强的“矩阵乘法机器”，它连着三样东西：

• 超快的内存（HBM）

• 周围几个“邻居芯片”（通过 ICI）

• 还有数据中心里其他机器（通过 DCN）

这三种通信通道的速度从快到慢分别是：

• HBM 带宽：就是 TensorCore 和它本地内存之间的传输，非常快；

• ICI 带宽：芯片之间的通信，比 HBM 慢一点，但还挺快的；

• PCIe 带宽：主机和芯片托盘之间的连接，速度一般；

• DCN 带宽：多个主机之间通过数据中心网络通信，最慢。

在一个 slice 里（也就是一组 ICI 相连的 TPU），芯片之间只跟最邻近的芯片连接。

如果你要让两个距离远的芯片通信，它们得一跳一跳地转发，挺费时间的。

此外，做矩阵乘法的时候，权重矩阵的两个维度最小都得填充到 128（TPU v6 上是 256），这样才能把 MXU（矩阵乘单元）用满。

还有一点是：精度越低，运算越快。TPU 支持 int8 和 int4，这比用 bfloat16 快两倍甚至四倍。

当然啦，VPU（向量处理器）做的那些操作，比如激活函数啥的，还是用 fp32。

最后一条也很关键：为了不让 TPU 的算力闲着，我们得让不同通信通道上的数据量跟它们各自的速度匹配上。也就是说：快的通道多跑点，慢的通道少跑点，不然就拖后腿了。
