关于vivado中用ILA逻辑分析仪使用过程中产生的报错
ILA调试失败问题分析：当出现"Unable to arm ILA"错误时，通常是由于ILA核心时钟未起振或连接问题导致。具体表现为：1）所选时钟信号（如gmii_rx_clk）未正常振荡；2）ILA核心时序不满足要求。建议检查时钟源是否正常工作，或尝试使用其他调试方法（如添加mark_debug属性）。该错误往往与ILA界面配置的时钟信号状态直接相关。
·

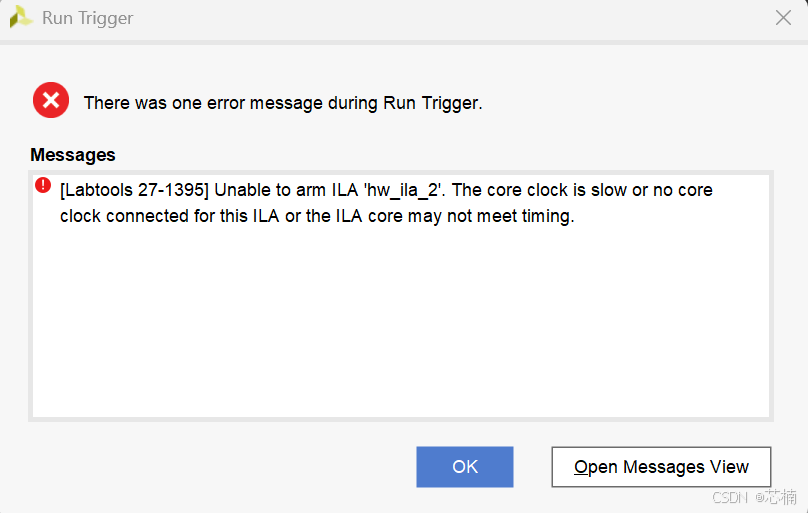

[Labtools 27-1395] Unable to arm ILA 'hw_ila_2'. The core clock is slow or no core clock connected for this ILA or the ILA core may not meet timing.
这类问题我个人觉得是你的ILA的那个输入时钟不起振导致的。
ila_1 u_ila_1 (
.clk(gmii_rx_clk), // input wire clk 大概率是这个时钟没有振荡
.probe0({cur_state,src_mac,src_ip,arp_rx_done,gmii_rx_dv,gmii_rxd})
); 注意：如果您有好几个ILA，你得保证每一个ILA的input wire clk 都要起振。
如果你用其他方法用ILA逻辑分析仪，比如(*mark_debug="true"*），这中添加debug属性，然后再set up debug。（具体我就不描述）但是如果出现这个报错，大概率也是你在UI界面选择的ILA时钟不起振。
