目录

1.Vivado中PLL/MMCM时钟约束方法

1.1 输入时钟约束

1.2 输出时钟约束

1.3 辅助约束

2.Vivado 中 PLL/MMCM约束的实现步骤

---

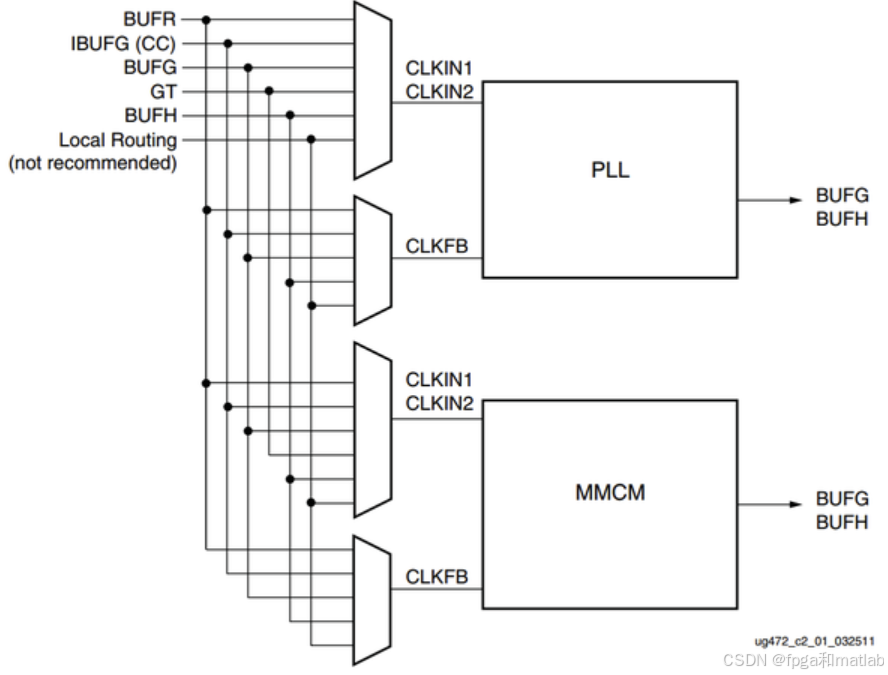

     在Vivado平台中，PLL（Phase-Locked Loop，锁相环）和MMCM（Mixed-Mode Clock Manager，混合模式时钟管理器）是实现时钟频率合成、相位调整、时钟同步的核心IP核。

1.Vivado中PLL/MMCM时钟约束方法

     Vivado通过XDC（Xilinx Design Constraints）约束文件实现时钟约束，核心命令包括create_clock（定义输入时钟）、create_generated_clock（定义PLL/MMCM 输出时钟），以及辅助约束（如set_input_jitter、set_clock_uncertainty等）。

1.1 输入时钟约束

       PLL/MMCM的输入时钟（通常来自外部晶振、全局时钟输入引脚或其他模块的输出）需要用create_clock命令定义，这是PLL/MMCM正常工作的基础。其语法如下：

create_clock -name <时钟名称> -period <周期（ns）> [ -waveform {<上升沿时间> <下降沿时间>} ] <目标引脚/端口>

假设PLL的输入时钟来自FPGA的clk_in引脚，频率为50MHz（周期20ns），约束如下：

# 定义PLL的参考输入时钟（50MHz）
create_clock -name clk_ref -period 20 [get_ports clk_in]

1.2 输出时钟约束

       PLL/MMCM通过配置可生成多个不同频率、相位的输出时钟（如clk_out1、clk_out2），这些时钟需用create_generated_clock命令定义，告知工具其与输入时钟的关系。其语法如下：

create_generated_clock -name <输出时钟名称> -source <输入时钟源> -multiply_by <倍频系数> -divide_by <分频系数> [ -phase <相位偏移（度）> ] <PLL/MMCM输出引脚>

假设PLL配置为：输入时钟clk_ref（50MHz），输出clk_out1为100MHz（倍频2，不分频）、相位0度；clk_out2为25MHz（分频2，不倍频）、相位90度，约束如下：

# 定义PLL输出时钟clk_out1（100MHz，0度相位）
create_generated_clock -name clk_100m -source [get_clocks clk_ref] \
                       -multiply_by 2 -divide_by 1 -phase 0 \
                       [get_pins pll_inst/clk_out1]

# 定义PLL输出时钟clk_out2（25MHz，90度相位）
create_generated_clock -name clk_25m -source [get_clocks clk_ref] \
                       -multiply_by 1 -divide_by 2 -phase 90 \
                       [get_pins pll_inst/clk_out2]

1.3 辅助约束

       输入抖动约束（set_input_jitter）：外部输入时钟可能存在抖动（Jitter），需告知工具以优化时序分析。抖动值通常由时钟源datasheet 提供（如50ps）。

# 为PLL的输入时钟添加抖动约束（50ps）
set_input_jitter [get_clocks clk_ref] 0.05

       时钟不确定性约束（set_clock_uncertainty）：考虑PLL/MMCM的输出时钟与输入时钟之间的相位偏差、环境变化（温度/电压）导致的不确定性，可通过该命令增加时序余量。

# 为PLL输出时钟添加不确定性（2ns）
set_clock_uncertainty 2 [get_clocks {clk_100m clk_25m}]

       时钟延迟约束（set_clock_latency）：若需精确指定时钟从 PLL 输出到逻辑单元的延迟（如布线延迟），可使用此命令（通常由工具自动计算，无需手动设置，特殊场景下调整）。

2.Vivado 中 PLL/MMCM约束的实现步骤

例化PLL/MMCM IP

通过Vivado的IP Catalog搜索“PLL”或“MMCM”，根据需求配置输入时钟频率、输出时钟频率/相位/ 占空比，生成IP并实例化到设计中。

编写XDC约束文件

用create_clock约束PLL/MMCM的输入时钟（参考时钟）。

用create_generated_clock约束所有输出时钟（需与IP配置的倍频 / 分频系数、相位一致）。
按需添加set_input_jitter、set_clock_uncertainty等辅助约束。

验证约束有效性

在Vivado中执行“Report Clock Networks”，检查时钟是否被正确识别（频率、源、相位等参数是否匹配配置）。

执行 “Report Timing”，查看时序路径是否以约束的时钟为基准，是否存在时序违例（若违例，需调整约束或PLL参数）。
