一个刚入门的程序员，最快的成长方式就是阅读别人的代码（人工智能时代，给提示词生成代码），阅读别人的代码其实是一件很困难的事情，因为你不知道调用的关系，一个项目中有很多类，这些类相互会如何调用，今天总结一篇文档，让大家快速学会程序的调用关系

目录

1  工具篇一(SequenceDiagram)

1.1 具体步骤

2 工具不足之处

2 工具篇二（Draw Graph）

2.1 具体步骤

3 内置工具三

---

1  工具篇一(SequenceDiagram)

    idea插件库里面有个SequenceDiagram的工具，这个工具能显示程序之间的调用关系，首先看看如何安装。

1.1 具体步骤

①点击菜单栏中的File-》Settings-》plugins，在搜索看中输入SequenceDiagram点击install即可，安装以后需要重启。

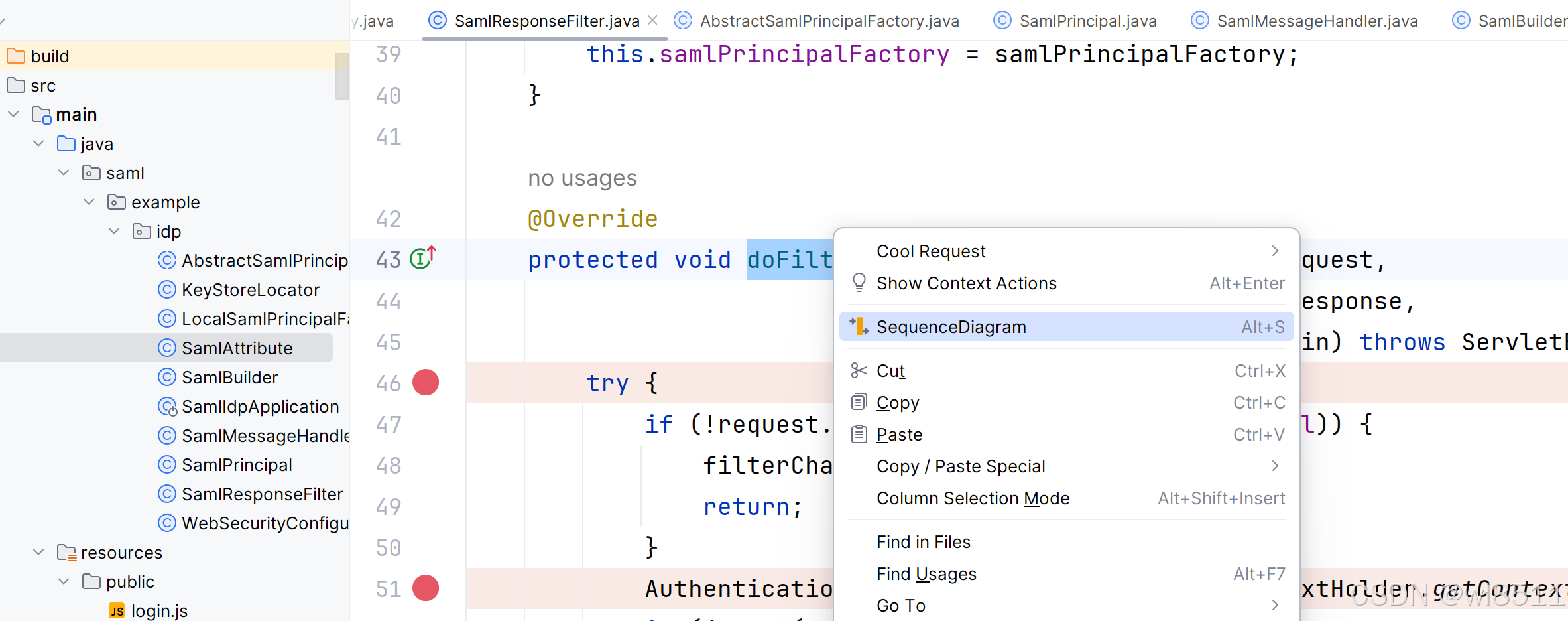

②方法名右键，可以看到有SequenceDiagram的子菜单，快捷键是ALT+S.

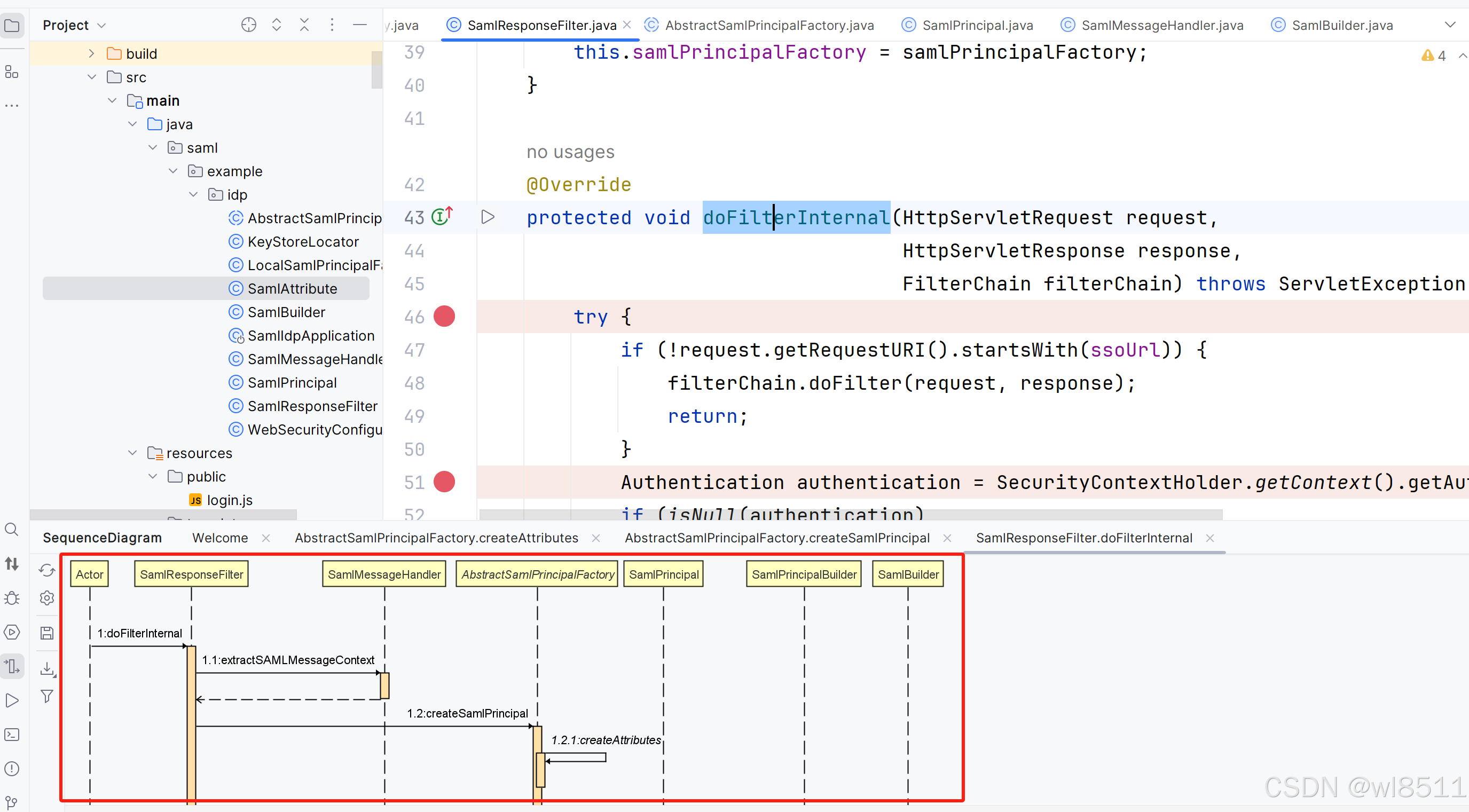

 ③ 在下面的方框中，我们能看到程序之间的调用关系，截图只有5层是因为被系统限制只能显示调用5层。

 ④ 上面图中就是一个时序图，浅黄色的是类名，下面1.1、1.2后面的就是方法名字，所以工具我能知道此方法后还会调用那些方法，对刚摸索别人的代码非常有帮助。左边有个小齿轮是设置相关参数的。

---

2 工具不足之处

不知道大家有没有考虑一个问题，这个只有调用之后的关系，有时候我想知道这个方法被那个方法调用，这个工具还不能有效的展出，如果我一个project下面有好几十个类，我怎知道这些人的关系。下面就如另外一篇，介绍查询方法被那些类调用

2 工具篇二（Draw Graph）

   这个工具的作用是可以选中包中的类，查看程序之间的调用关系，这个不是简单的查询类与类之间的关系，而是根据方法的调用用图形的方式显示类之间的调用关系。

2.1 具体步骤

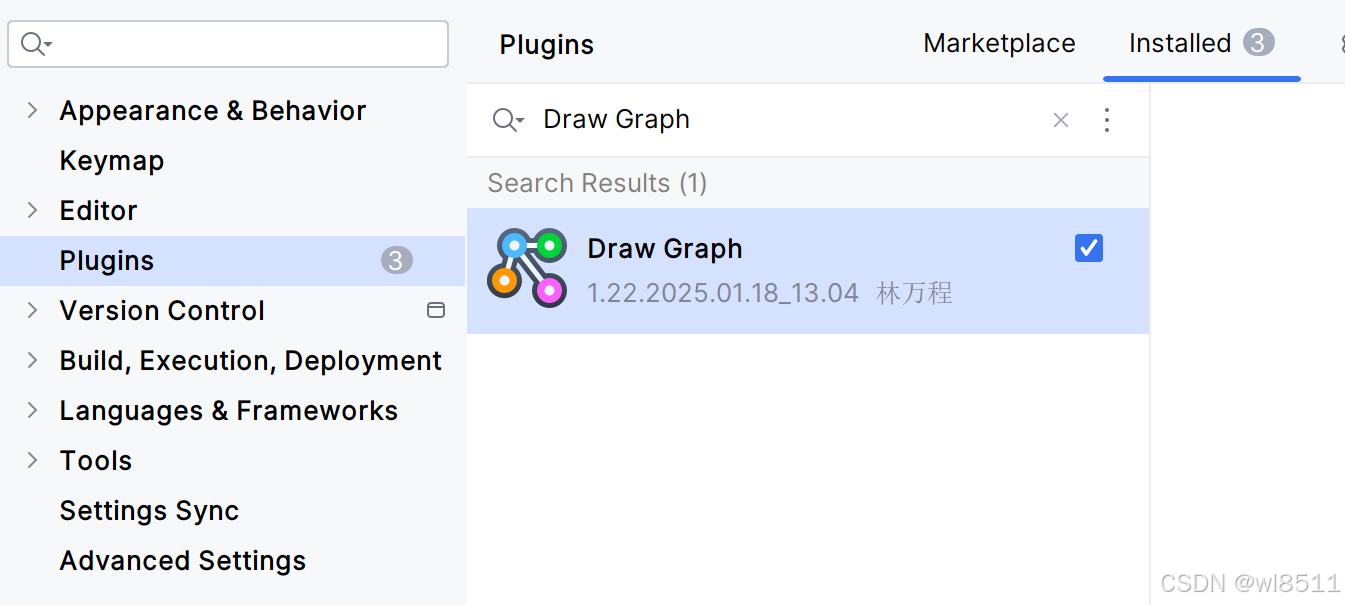

①点击菜单栏中的File-》Settings-》plugins，在搜索看中输入Draw Graph点击install即可，安装以后需要重启。

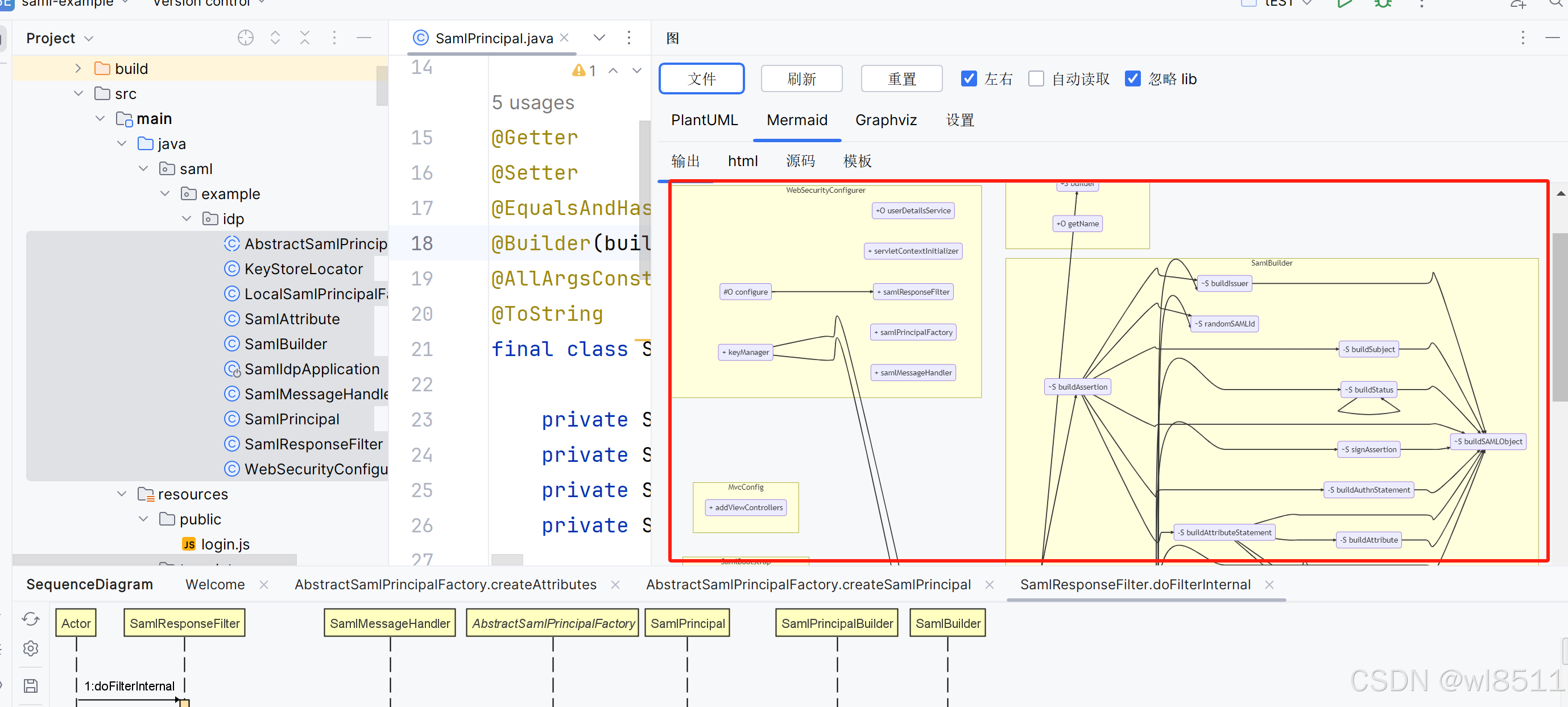

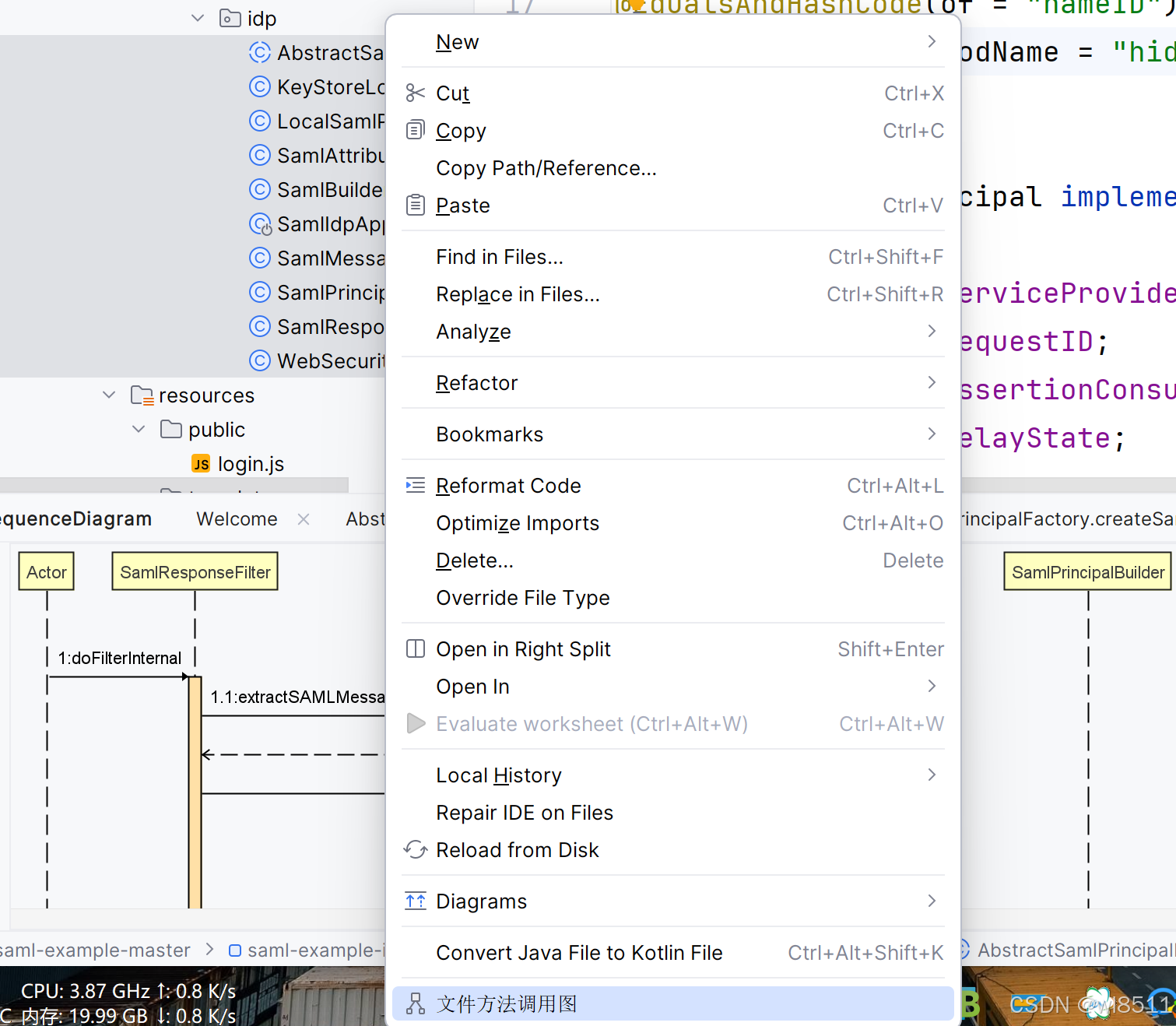

② 选中IDP下面的类有右键，有个文件方法调用图的选项，选中它，编码区域的右边就会有一个新的图框，是显示各个类中方法的调用关系。

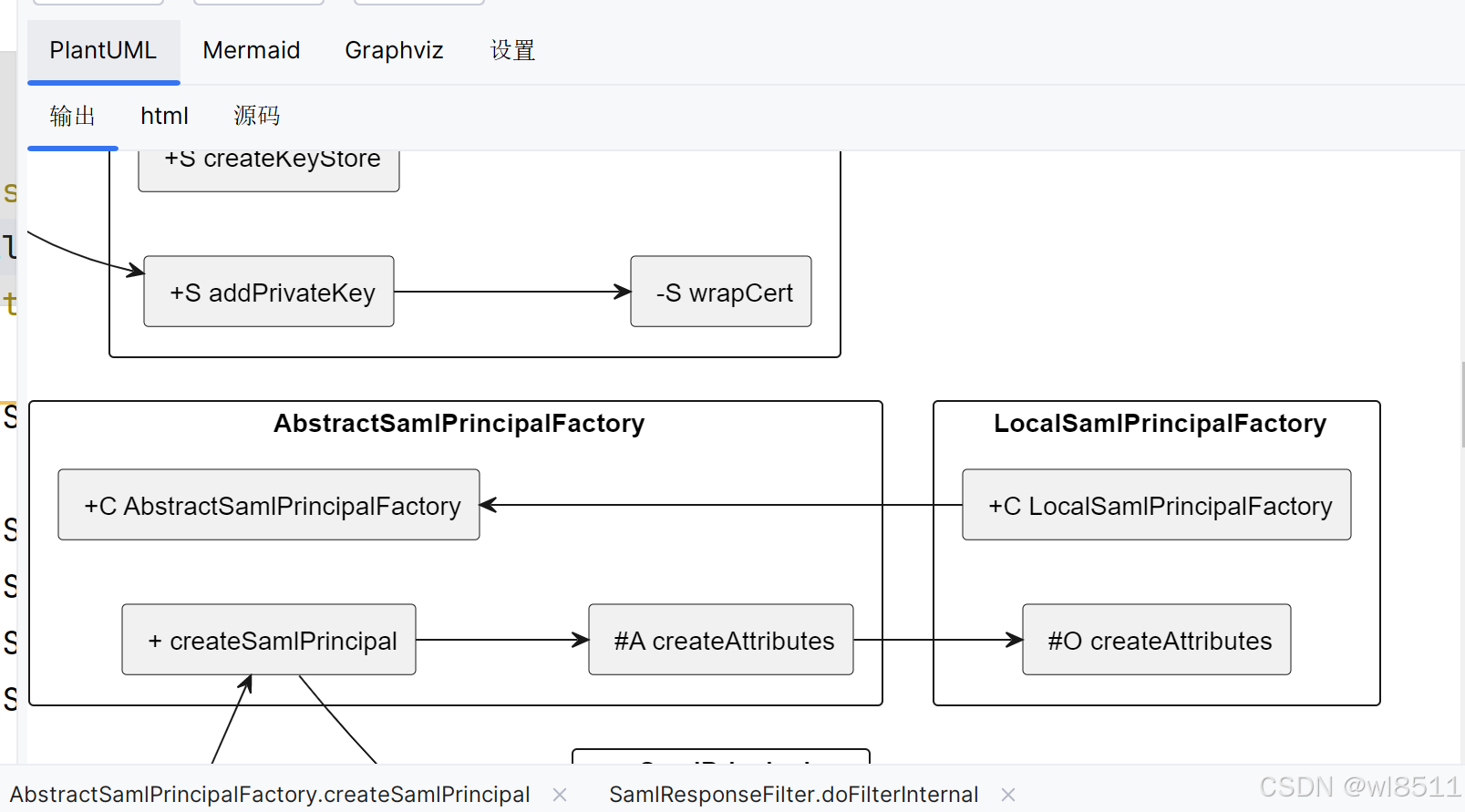

③ 里面有几个图形显示的模式。可以根据自己的爱好显示，所以如果对别人的代码不熟悉，但是不知道如何上手的时候，我们可以先看看这个图，知道大致的调用顺序，图中的灰色框是方法名，单击以后就会调转到具体的代码地方。

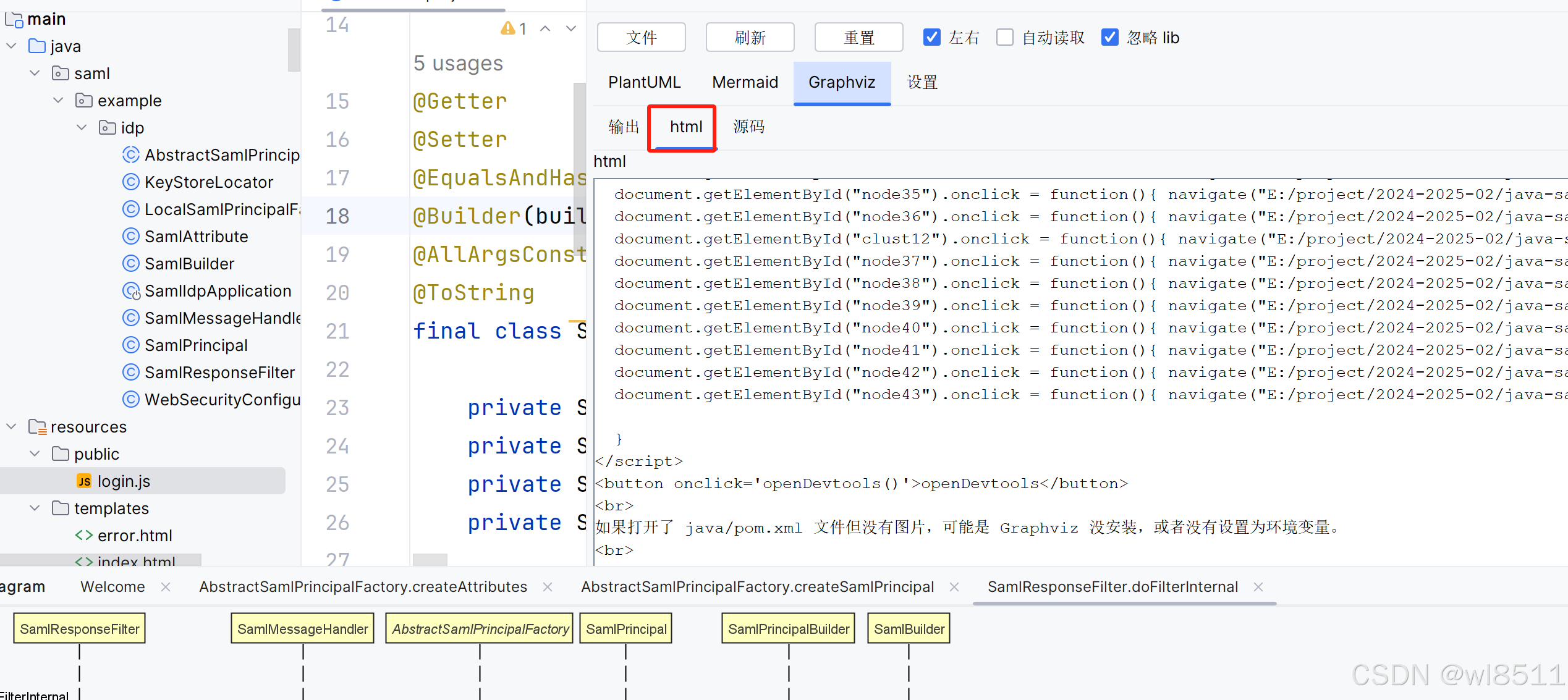

④ 因为屏幕区域大小的问题，若果遇到类比较多，作用拖动是不方便的，这个时候我们可以把HTML下载下来，这样在浏览器中，就可以随意拖动大小

3 内置工具三

idea工具其实有两个快捷键是查询方法被什么地方调用，ctrl+alt+h与alt+f7，它们的区别是:

alt+f7的结果是由大到小的层次，结果的树形结构是模块->包->类->方法->行。

ctrl+alt+h的搜索结果的结构是目标方法->调用目标方法的方法a->调用a的方法b……这样的结构

同样我们用例子来说明他们之间的区别：

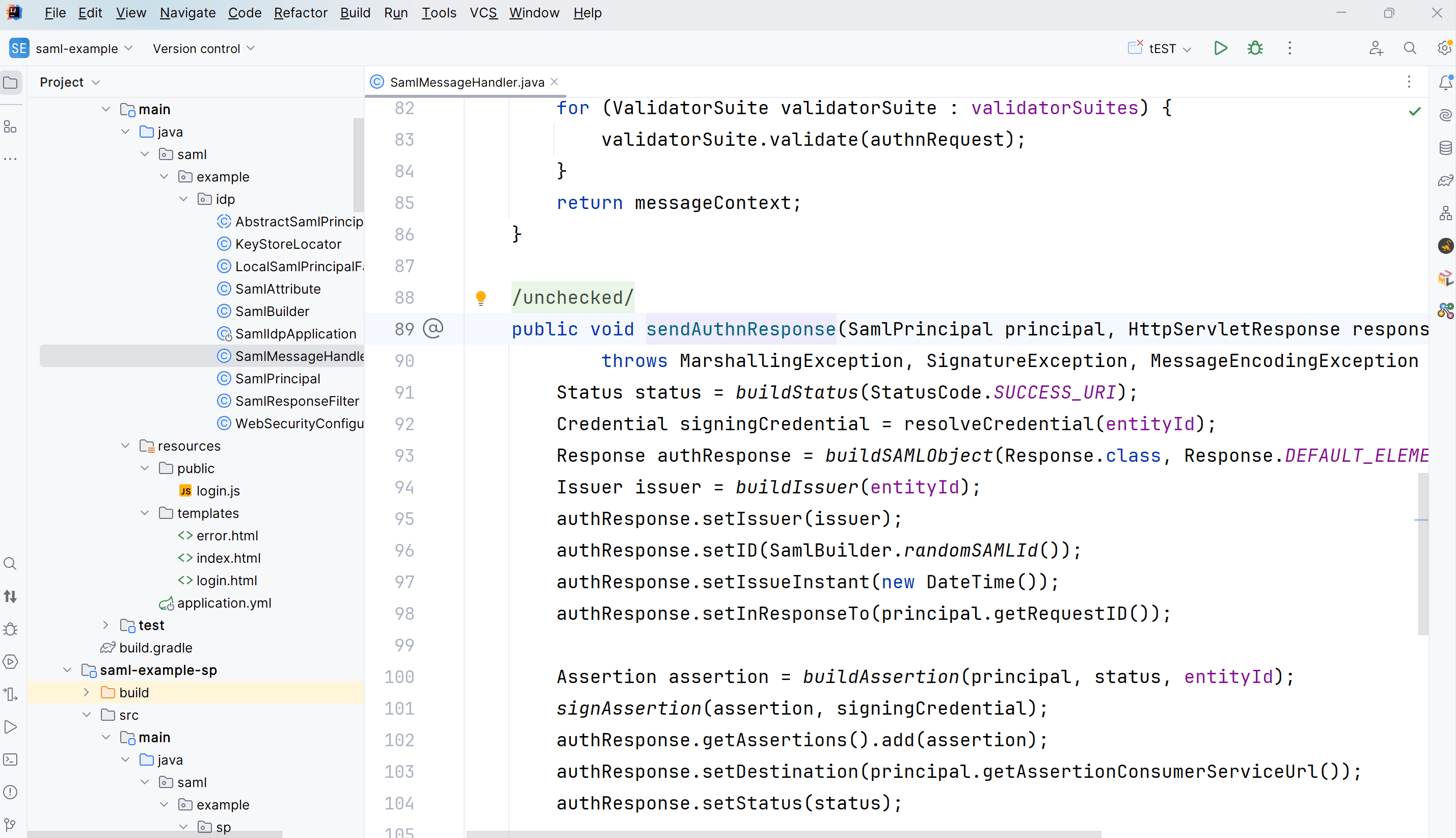

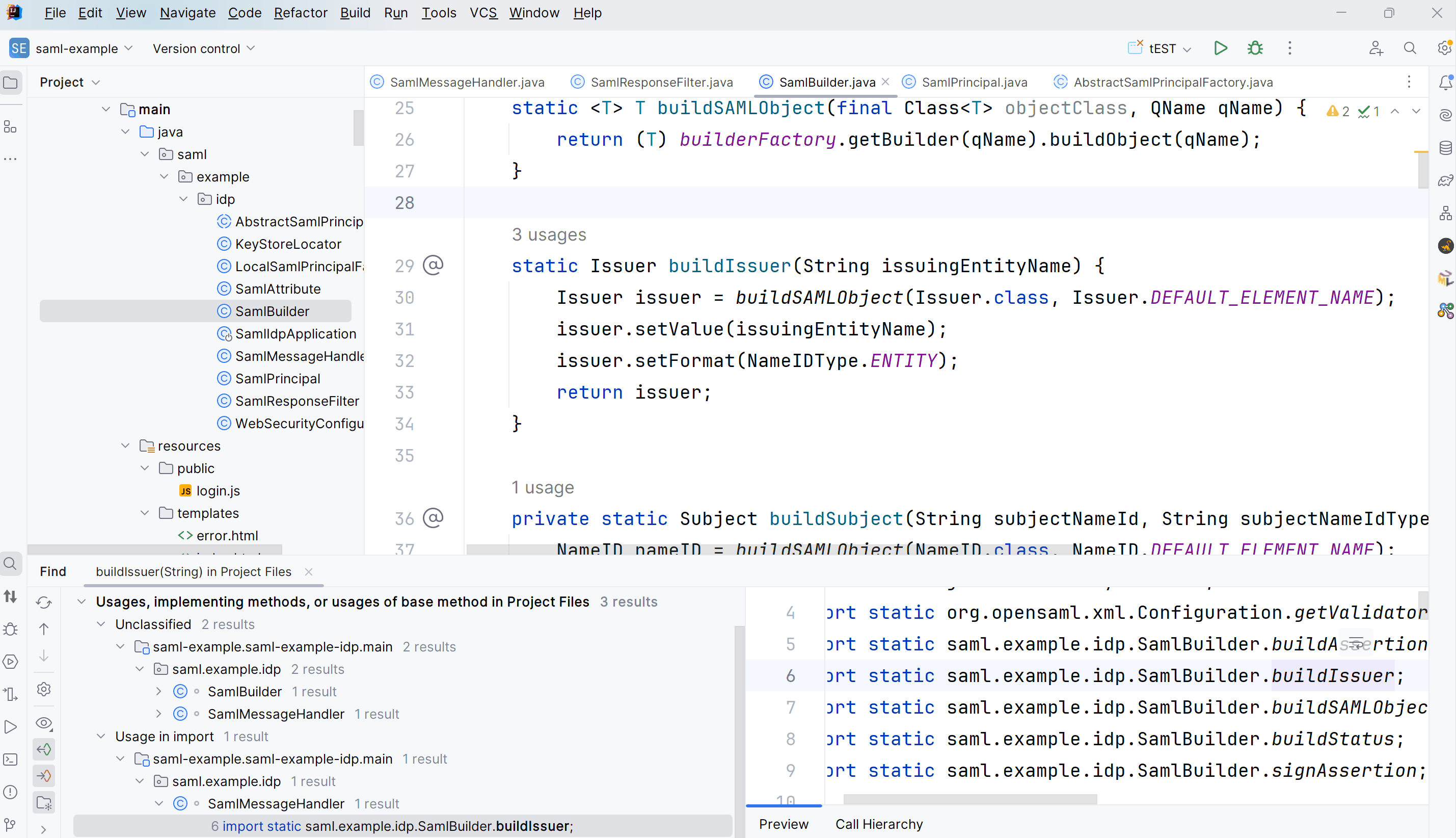

案例一：（alt+f7）我想看extractSAMLMessageContext方法被什么地方调用，右键后选择Find Usages，系统就自动会调转到地方的地方

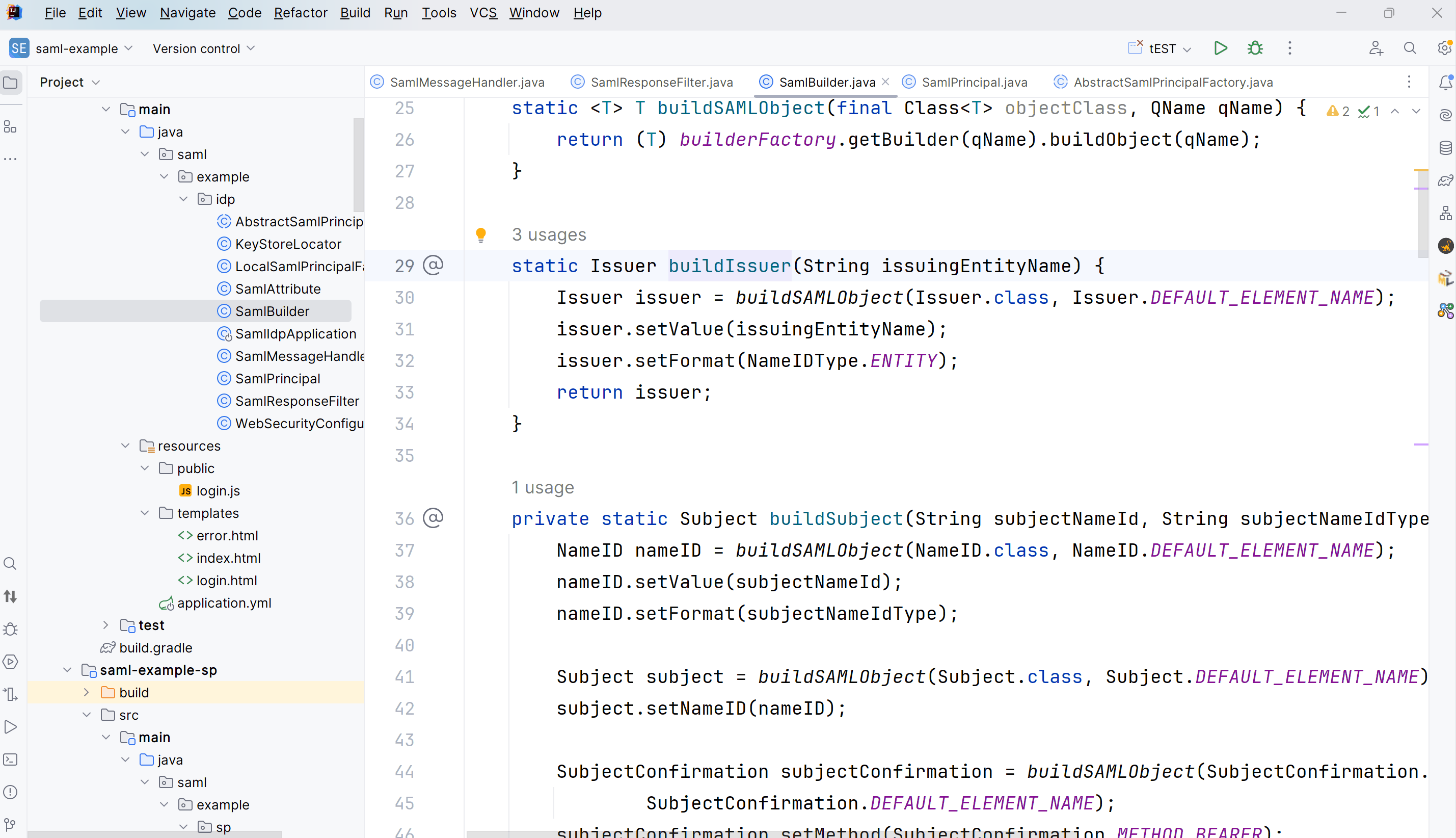

案例二：（ctrl+alt+h）

• SamlBuilder.buildIssuer(String) (saml.example.idp)
• SamlBuilder.buildAssertion(SamlPrincipal, Status, String) (saml.example.idp)
• SamlMessageHandler.sendAuthnResponse(SamlPrincipal, HttpServletResponse) (saml.example.idp)

 上面是调用的关系SamlBuilder类的buildIssuer方法被SamlBuilder类的buildAssertion方法调用，buildAssertion方法被SamlMessageHandler类的sendAuthnResponse方法调用
