PCB 堆叠过孔并非 “单一类型适配所有场景”—— 盲埋孔堆叠适合高密度小型化 PCB（如智能手表），通孔堆叠适合中低密度低成本场景（如工业 PLC），阶梯孔堆叠适合特殊厚度差 PCB（如医疗设备多层混合厚度板）。若忽视类型差异盲目选择，会导致 “成本过剩”（如工业 PCB 用盲埋孔堆叠）或 “性能不足”（如 5G PCB 用通孔堆叠）。

一、类型 1：盲埋孔堆叠 —— 高密度小型化的 “最优解”

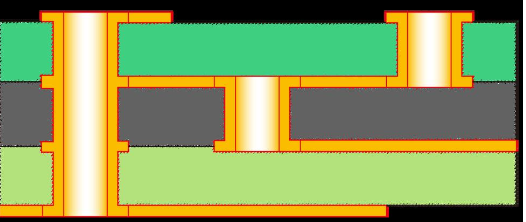

盲埋孔堆叠是由盲孔（表层 - 中间层）与埋孔（中间层 - 中间层）垂直对齐形成的堆叠结构，核心优势是 “不占用 PCB 表面空间、信号路径短”，是消费电子、医疗设备等小型高密度 PCB 的首选。

1. 结构与分类

• 结构特征：

• 盲孔部分：仅表层（L1 或 Ln）与相邻中间层（L2 或 Ln-1）连通，孔口在表层，孔底在中间层；

• 埋孔部分：中间层之间（如 L2-L3、L3-L4）连通，两端均隐藏在 PCB 内部，无表面开口；

• 堆叠方式：表层盲孔与相邻埋孔对齐（如 L1-L2 盲孔与 L2-L3 埋孔堆叠），形成 “表层→L2→L3” 的垂直通道；

• 常见分类：

• 2 层盲埋孔堆叠：如 L1-L2 盲孔 + L2-L3 埋孔（覆盖 3 层）；

• 多层盲埋孔堆叠：如 L1-L2 盲孔 + L2-L3 埋孔 + L3-L4 埋孔（覆盖 4 层），最高可覆盖 8 层（需高精度层压与钻孔）。

2. 核心优势

• 空间利用率高：无表面通孔开口，表层可布局更多元件（如 0201 电阻、微型连接器），PCB 面积比通孔堆叠减少 30-50%；

• 信号完整性优：孔深短（0.2-0.5mm），寄生电感（2-3nH）比通孔堆叠（8-10nH）低 70%，25GHz 高频信号传输损耗从 - 1.2dB 降至 - 0.6dB；

• 可靠性高：无贯穿全层的孔体，PCB 抗弯曲能力比通孔堆叠高 40%（弯曲测试中断裂率从 8% 降至 3%）。

3. 工艺难点

• 对齐精度要求高：盲孔与埋孔中心偏差需≤±0.005mm（通孔堆叠为 ±0.01mm），需用高精度钻孔机（定位精度 ±0.003mm）与层压设备（层压偏差 ±0.004mm）；

• 电镀难度大：盲孔底部易出现 “镀层空洞”（孔深 0.5mm 时空洞率超 8%），需采用 “反向电镀” 工艺（电流从孔底向孔口流动），空洞率可降至 3% 以下；

• 成本较高：比通孔堆叠多 2-3 道工序（如中间层埋孔钻孔、二次层压），单块 PCB 成本增加 20-30%（如 8 层 PCB 从 80 元增至 100 元）。

4. 适配场景

• 高密度小型设备：智能手表（PCB 面积≤30cm²）、医疗监护仪（元件密度≥60 个 /cm²）；

• 高频高速信号：5G 射频模块（25GHz 以上信号）、光模块（100Gbps 数据传输）；

• 表面空间紧张：表层需贴装 BGA（球距 0.4mm）、微型传感器的 PCB。

二、类型 2：通孔堆叠 —— 中低密度的 “性价比之选”

通孔堆叠是由多个贯穿全层的通孔垂直对齐形成的堆叠结构（或通孔与表层盲孔对齐），核心优势是 “工艺简单、成本低、兼容性强”，适合工业控制、普通消费电子等中低密度 PCB。

1. 结构与分类

• 结构特征：

• 通孔部分：贯穿 PCB 全层（如 L1-L8），两端在表层开口，孔体穿过所有中间层；

• 堆叠方式：

• 全通孔堆叠：多个通孔在垂直方向对齐（如 L1-L8 通孔与 L1-L8 通孔堆叠，实际应用中较少，主要用于多层电源互连）；

• 通孔 - 盲孔混合堆叠：通孔与表层盲孔对齐（如 L1-L8 通孔与 L1-L2 盲孔堆叠），实现 “全层互连 + 表层 - 中间层局部互连”；

• 常见分类：

• 2 层混合堆叠：L1-L8 通孔 + L1-L2 盲孔（覆盖 8 层 + 2 层）；

• 多层混合堆叠：L1-L8 通孔 + L1-L2 盲孔 + L7-L8 盲孔（覆盖全层 + 表层相邻层）。

2. 核心优势

• 工艺简单：无需单独制作埋孔，仅需常规通孔钻孔与电镀工艺，工序比盲埋孔堆叠少 3-4 道，生产周期缩短 40%（从 7 天降至 4 天）；

• 成本低：单块 PCB 成本比盲埋孔堆叠低 20-30%（8 层 PCB 从 100 元降至 70 元），适合批量生产（日产能 1 万 + 片）；

• 兼容性强：适配所有 PCB 基材（FR-4、铝基板、高频材料），无需特殊设备，普通 PCB 工厂均可生产；

• 电流承载能力强：通孔截面积大（0.2mm 孔径的截面积 0.031mm²），比盲孔（0.2mm 孔径、0.3mm 孔深的截面积 0.018mm²）高 72%，适合电源互连（承载电流≥2A）。

3. 工艺难点

• 表面空间占用大：通孔在表层有开口（焊盘直径 0.4-0.5mm），每处堆叠占用 0.8-1.2mm² 面积，比盲埋孔堆叠多占用 50% 空间；

• 信号完整性差：孔深長（1.6mm，8 层 PCB），寄生电感 8-10nH，10GHz 信号传输损耗 - 1.5dB（盲埋孔堆叠仅 - 0.8dB），高频场景（＞15GHz）不适用；

• 抗弯曲能力弱：贯穿全层的孔体削弱 PCB 结构强度，弯曲测试（弯曲半径 10mm）中，断裂率比盲埋孔堆叠高 50%（从 3% 升至 4.5%）。

4. 适配场景

• 中低密度 PCB：工业 PLC（元件密度≤30 个 /cm²）、普通充电器（4 层 PCB）；

• 电源互连场景：PCB 电源层与接地层的互连（承载电流 1-5A）；

• 低成本需求场景：批量生产的消费电子（如普通充电宝、电视主板）。

三、类型 3：阶梯孔堆叠 —— 特殊厚度差的 “定制方案”

阶梯孔堆叠是由不同孔径、不同孔深的过孔在垂直方向对齐形成的 “阶梯状” 堆叠结构，核心优势是 “适配多层 PCB 的厚度差异”，适合医疗设备、汽车电子等存在局部厚基材的 PCB。

1. 结构与分类

• 结构特征：

• 阶梯孔：从表层到中间层，孔径逐渐减小或孔深逐渐增加（如 L1-L2 层孔径 0.3mm、L2-L3 层孔径 0.2mm，形成 “大孔套小孔” 的阶梯结构）；

• 堆叠方式：不同孔径 / 孔深的过孔中心对齐，适应不同层的基材厚度（如 L1 层厚 0.4mm、L2-L3 层厚 0.2mm）；

• 常见分类：

• 孔径渐变阶梯堆叠：从表层到内层，孔径依次减小（0.3mm→0.25mm→0.2mm）；

• 孔深渐变阶梯堆叠：从表层到内层，孔深依次增加（0.3mm→0.6mm→0.9mm）。

2. 核心优势

• 适配厚度差异：可在同一堆叠区域处理不同层的厚度差异（如表层厚 0.5mm、内层厚 0.2mm），无需单独规划过孔，节省空间；

• 局部加强：表层大孔径部分可增加镀层厚度（40μm），提升局部电流承载能力（≥3A），内层小孔径部分节省空间；

• 灵活设计：可根据不同层的信号需求调整孔径（如表层电源过孔用大孔径，内层信号过孔用小孔径）。

3. 工艺难点

• 钻孔复杂度高：需多次更换钻头（不同孔径），钻孔时间比普通堆叠过孔增加 50%（从 2 分钟 / 块增至 3 分钟 / 块）；

• 镀层均匀性难控制：阶梯处易出现镀层厚度不均（偏差＞±5μm），需采用 “分段电镀” 工艺（先镀大孔径部分，再镀小孔径部分）；

• 成本高：比通孔堆叠高 40%（8 层 PCB 从 70 元增至 98 元），仅适合特殊需求场景。

4. 适配场景

• 局部厚基材 PCB：医疗设备 MRI 模块（局部层厚 0.8mm，其他层 0.2mm）；

• 混合信号场景：汽车电子 ECU（表层电源过孔 + 内层信号过孔，同一堆叠区域实现电源与信号互连）；

• 定制化厚板：工业变频器（局部铜箔厚度 2oz，其他层 1oz，需阶梯孔适配铜箔厚度差异）。

​

堆叠过孔类型选择需 “场景导向”—— 高密度高频选盲埋孔，中低密度低成本选通孔，特殊厚度差异选阶梯孔，核心是平衡 “性能需求、空间限制、成本预算”，实现最优设计。
