本文对于串口通信发送的讲解主要分为下面5个部分展开（具体见右侧目录）：

一、串口通信发送原理 (UART\TTL\RS232\RS485)

二、串口发送逻辑设计要点分析

三、串口发送逻辑Verilog设计与仿真验证

四、串口发送逻辑优化

五、常见问题

串口通信发送原理

1. UART：协议层

UART（Universal Asynchronous Receiver/Transmitter） 是一种异步串行通信协议，定义了数据如何以位（bit）的形式在设备间传输，但不涉及物理电平或硬件接口的规范。其核心特点包括：

• 异步传输：无需时钟信号同步，依靠起始位和停止位界定数据帧。

• 数据帧格式：每帧数据包含：

  • 1个起始位（低电平，0）

  • 5-9个数据位（通常为8位）

  • 可选的校验位（奇偶校验或无校验）

  • 1-2个停止位（高电平，1）

• 波特率（Baud Rate）：双方需约定一致的波特率（如9600、115200），即每秒传输的符号数（符号=1 bit）。

• 115200:每秒钟传输115200个码元，每个码元占用时间为1/115200秒

UART: 全称为Universal Asynchronous Receiver/Transmitter，通用异步收发器是一种串行异步的通信协议，该协议规定了传输数据时数据的传输方式以及所使用的信号，在嵌入式领域中有着非常广泛的应用。

关键点：

• UART仅负责协议层，即数据格式、时序逻辑，不定义物理层的电平标准或硬件接口。

• 在FPGA/单片机中，UART模块通常通过TTL电平直接输出信号，但无法直接与RS232/RS485设备通信，需电平转换芯片。

---

2. TTL、RS232、RS485：物理层标准

(1) TTL电平

• 定义：晶体管-晶体管逻辑电平（Transistor-Transistor Logic），是数字电路中最常见的电平标准。

• 电压范围：

  • 逻辑0：0V（或接近0V，如0.3V）

  • 逻辑1：3.3V或5V（取决于供电电压）

• 应用场景：

  • 芯片间短距离通信（如FPGA与传感器直接连接）。

  • 常见于开发板的UART引脚（如Arduino的TX/RX）。

与UART的关系：

• UART协议在芯片内部通过TTL电平实现，但若需与外部设备通信（如PC），必须转换为RS232/RS485电平。

---

(2) RS232

• 定义：一种单端信号串行通信标准，定义了物理接口（如DB9接头）和电平规范。

• 电压范围：

  • 逻辑0：+3V至+15V（正电压）

  • 逻辑1：-3V至-15V（负电压）

• 特点：

  • 抗干扰能力弱，通信距离短（通常<15米）。

  • 支持全双工（收发独立线路）。

• 应用场景：

  • 早期PC串口（COM口）、工业设备调试接口。

与UART的关系：

• UART + RS232电平转换芯片（如MAX232） = RS232接口。

• 例如：FPGA的TTL-UART信号通过MAX232芯片转换为RS232电平后，才能与PC的COM口通信。

---

(3) RS485

• 定义：一种差分信号串行通信标准，支持多点通信（总线拓扑）。

• 电压范围：

  • 逻辑0：A线比B线高+2V以上（差分电压）。

  • 逻辑1：B线比A线高+2V以上。

• 特点：

  • 抗干扰能力强，通信距离长（可达1200米）。

  • 支持半双工（同一线路分时收发）或多点通信。

• 应用场景：

  • 工业自动化（如PLC、传感器网络）。

  • 长距离多设备通信。

与UART的关系：

• UART + RS485电平转换芯片（如MAX485） = RS485接口。

• RS485仅定义物理层，数据格式仍需遵循UART协议。

---

3. UART与物理层标准的对比

特性	TTL	RS232	RS485
电平类型	单端（0V/5V）	单端（±3-15V）	差分（A-B电压）
通信距离	<1米	<15米	可达1200米
抗干扰能力	弱	一般	强
拓扑结构	点对点	点对点	总线型（多点）
典型应用	芯片间通信	PC串口	工业现场总线

---

4. 总结与设计要点

1. UART是协议，TTL/RS232/RS485是物理层标准：

   • UART定义数据帧格式和时序，物理层标准定义如何用电平表示逻辑0/1。

   • UART数据需要经过电平转换芯片才能适配不同物理接口。

2. 选择电平标准的依据：

   • 通信距离：短距离用TTL，中距离用RS232，长距离用RS485。

   • 抗干扰需求：工业环境优先选择RS485。

   • 拓扑结构：多点通信必须使用RS485。

3. 常见组合与芯片：

   • UART转RS232：MAX232、SP3232。

   • UART转RS485：MAX485、SN65HVD72。

---

5. 常见问题

Q1：为什么FPGA的UART不能直接连接PC的RS232串口？

• FPGA的UART输出是TTL电平（0V/3.3V），而PC的RS232使用±12V电平，直接连接会损坏硬件。需通过MAX232芯片进行电平转换。

Q2：RS485如何实现多点通信？

• RS485总线挂接多个设备，每个设备通过使能信号控制收发状态。同一时间只能有一个设备发送数据，避免冲突。

Q3：如何选择校验位？

• 校验位用于错误检测：

  • 奇校验：数据位+校验位中1的个数为奇数。

  • 偶校验：数据位+校验位中1的个数为偶数。

  • 无校验：不进行校验，依赖硬件稳定性。

UART串口发送逻辑设计要点分析

在这个模块的学习中，我们主要解决以下任务：设计一个串口发送模块，发送用户输入的数据给电脑，要求:

• 波特率为9600
• 8位数据位
• 1位停止位
• 无校验位
• 无流控功能
• 每1s发送一次当前8位拨码开关的值
• 每次发送完成后将LED0的状态翻转

先理解我们需要设计的端口有哪些，见下图

思路:设计一个1s计数器，不断计数，当计数到1s时，让串口发送一次数据

一、总体设计目标

实现一个自动循环发送的UART模块，每发送完一帧数据后等待固定间隔再发送下一帧，同时用LED指示发送状态。设计核心围绕精准时序控制和数据完整性展开。

---

二、核心功能模块分解

1. 波特率发生器

• 作用：产生符合9600波特率的时钟信号

• 实现：

  • 50MHz系统时钟 → 每个波特周期需计数5208次（参数MCNT_BAUD=5208-1）

  • 计数器baud_div_cnt在使能信号en_baud_cnt有效时循环计数

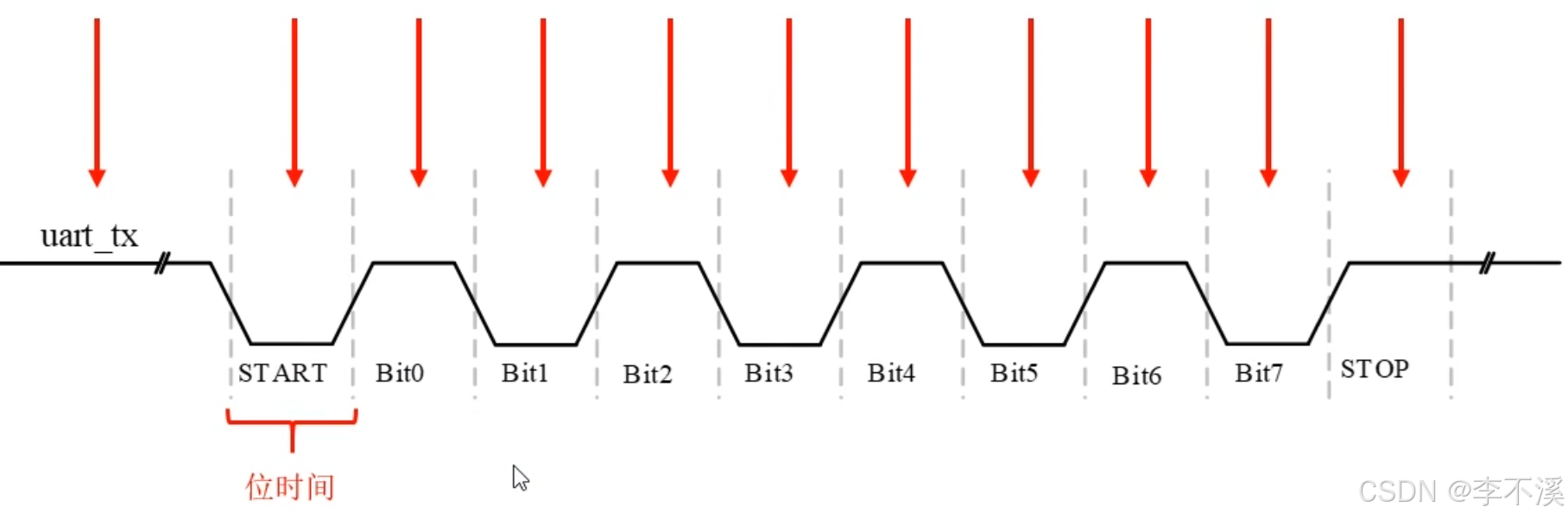

  • 关键点：每个完整的波特周期（计数到5208）对应1个数据位的持续时间

2. 数据帧控制器

• 作用：控制每帧数据的10个位（1起始位 + 8数据位 + 1停止位）顺序发送

• 实现：

  • 位计数器bit_cnt在波特周期结束时递增（0→1→2...→9→0循环）

  • 关键状态：

    • bit_cnt=0：发送起始位（低电平）

    • bit_cnt=1-8：发送数据位（从LSB到MSB）

    • bit_cnt=9：发送停止位（高电平）

3. 发送间隔控制器

• 作用：防止连续发送导致数据淹没

• 实现：

  • 延时计数器delay_cnt持续计数到50,000,000（约1秒@50MHz）

  • 达到计数值时触发新数据锁存和发送使能

  • 关键逻辑：只有延时计数器归零后才允许启动新一轮发送

4. 数据锁存器

• 作用：保证发送过程中数据稳定不变

• 实现：

  • 在延时计数器归零瞬间锁存输入数据Data到r_Data

  • 必要性：避免发送中途数据变化导致位错误

5. 串行化发送

• 作用：将并行数据转为符合UART协议的串行比特流

• 实现：

  • 根据bit_cnt值选择发送内容：

    • 起始位强制拉低

    • 数据位按顺序输出

    • 停止位强制拉高

  • 默认状态：非发送期间保持高电平（符合UART空闲状态）

6. 状态指示

• 作用：可视化反馈发送完成状态

• 实现：

  • 每完成一帧数据（bit_cnt=9且波特周期结束）翻转LED

  • LED频率 = 1/(2×发送间隔)

---

三、工作流程

1. 初始状态

   • 所有计数器归零

   • uart_tx输出高电平（空闲状态）

   • LED熄灭

2. 等待阶段

   • 延时计数器delay_cnt开始累加

   • 当计数到50,000,000（约1秒）：

     • 锁存新数据到r_Data

     • 开启波特率使能信号en_baud_cnt

3. 数据发送阶段

   • 波特率发生器开始工作，每5208个时钟周期产生一个位切换信号

   • 位计数器从0开始递增，每个波特周期切换一次：

     复制

     0 → 起始位(0) → D0 → D1 → ... → D7 → 停止位(1) → 0（循环）

   • 串行输出按位计数器状态依次发送对应比特

4. 发送完成

   • 当bit_cnt=9且波特周期结束时：

     • 关闭en_baud_cnt停止发送

     • 翻转LED状态

     • 重启延时计数器进入下一轮等待

---

四、设计亮点

1. 三级安全防护

   • 波特使能en_baud_cnt严格限定发送窗口

   • 数据锁存r_Data保证帧内数据稳定

   • 延时计数器防止数据过载

2. 精准时序控制

   • 所有状态变化严格对齐波特周期结束点（baud_div_cnt==MCNT_BAUD）

   • 避免亚稳态和毛刺

3. 可观测性设计

   • LED直接反映发送周期

   • 每个功能模块都有明确的计数器指示状态

---

五、参数调整指南

• 修改波特率：调整MCNT_BAUD
  公式：MCNT_BAUD = (时钟频率) / (波特率) - 1

• 修改数据位宽：调整MCNT_BIT
  例如发送7位数据：MCNT_BIT = 9-1（1+7+1）

• 修改发送间隔：调整MCNT_DLY
  例如500ms间隔：MCNT_DLY = 25_000_000-1

Verilog设计与仿真验证

uart_byte_tx代码

module uart_byte_tx(
    Clk,
    Reset_n,
    Data,
    uart_tx,
    Led
);
    // 端口定义
    input Clk;          // 系统时钟（50MHz）
    input Reset_n;      // 低电平有效复位
    input [7:0] Data;   // 待发送的8位并行数据
    output reg uart_tx; // UART串行输出
    output reg Led;     // 发送状态指示灯

    // 参数配置
    parameter MCNT_BAUD = 5208-1;    // 波特率计数器最大值（对应9600波特率）
    parameter MCNT_BIT  = 10-1;      // 每帧数据总位数（1起始位+8数据位+1停止位）
    parameter MCNT_DLY  = 50_000_000-1; // 发送间隔延迟（1秒@50MHz）

    // 内部寄存器
    reg [12:0] baud_div_cnt;  // 波特率分频计数器（13位）
    reg en_baud_cnt;          // 波特率计数使能信号
    reg [7:0] r_Data;         // 数据锁存寄存器（保证发送过程数据稳定）
    reg [25:0] delay_cnt;     // 发送间隔计数器（26位）
    reg [3:0] bit_cnt;        // 数据位计数器（0-9共10位）

    //============ 波特率发生器 ============//
    always @(posedge Clk or negedge Reset_n) begin
        if (!Reset_n)
            baud_div_cnt <= 0;  // 复位时清零
        else if (en_baud_cnt) begin
            // 使能时计数，达到设定值后自动归零
            if (baud_div_cnt == MCNT_BAUD)
                baud_div_cnt <= 0;
            else
                baud_div_cnt <= baud_div_cnt + 1'd1;
        end
        else
            baud_div_cnt <= 0;  // 未使能时保持清零
    end
    /* 设计要点：
    1. 每个波特率周期包含5208个时钟周期（对应50MHz时钟下的9600波特率）
    2. 仅在en_baud_cnt有效时计数，精确控制发送时序 */

    //============ 波特率使能控制 ============//
    always @(posedge Clk or negedge Reset_n) begin
        if (!Reset_n)
            en_baud_cnt <= 0;
        else begin
            if (delay_cnt == MCNT_DLY)
                en_baud_cnt <= 1;  // 延迟时间到，启动发送
            else if ((bit_cnt == 9) && (baud_div_cnt == MCNT_BAUD))
                en_baud_cnt <= 0;  // 发送完停止位后关闭使能
        end
    end
    /* 核心逻辑：
    1. 通过delay_cnt实现发送间隔控制（防数据淹没有效措施）
    2. 严格限定使能信号作用区间，确保每次只发送一帧数据 */

    //============ 数据位计数器 ============//
    always @(posedge Clk or negedge Reset_n) begin
        if (!Reset_n)
            bit_cnt <= 0;
        else if (en_baud_cnt && (baud_div_cnt == MCNT_BAUD)) begin
            if (bit_cnt == MCNT_BIT)
                bit_cnt <= 0;  // 完成10位发送后复位
            else
                bit_cnt <= bit_cnt + 1'd1; // 每个波特周期递增
        end
    end
    /* 关键设计：
    1. 同步于波特率时钟边沿，确保精确的位切换时序
    2. 计数范围0-9对应：起始位(0) + 数据位(1-8) + 停止位(9) */

    //============ 发送间隔计数器 ============//
    always @(posedge Clk or negedge Reset_n) begin
        if (!Reset_n)
            delay_cnt <= 0;
        else if (delay_cnt == MCNT_DLY)
            delay_cnt <= 0;  // 达到设定间隔后复位
        else
            delay_cnt <= delay_cnt + 1'd1; // 持续计数
    end
    /* 功能说明：
    1. 控制两次发送之间的最小间隔（此处设为1秒）
    2. 防止连续发送导致接收端缓冲区溢出 */

    //============ 输入数据锁存 ============//
    always @(posedge Clk or negedge Reset_n) begin
        if (!Reset_n)
            r_Data <= 0;
        else if (delay_cnt == MCNT_DLY)
            r_Data <= Data;  // 在发送间隔结束时锁存新数据
        else
            r_Data <= r_Data; // 发送期间保持数据稳定
    end
    /* 重要特性：
    1. 数据在发送开始时锁存，保证帧内数据一致性
    2. 避免发送过程中数据变化导致的位错误 */

    //============ 串行数据发送 ============//
    always @(posedge Clk or negedge Reset_n) begin
        if (!Reset_n)
            uart_tx <= 1'd1;  // 复位时保持高电平（UART空闲状态）
        else if (en_baud_cnt == 0)
            uart_tx <= 1'd1;  // 非发送期间保持高电平
        else begin
            case (bit_cnt)
                0: uart_tx <= 1'd0;   // 起始位（低电平）
                1: uart_tx <= r_Data[0]; // LSB先发送
                2: uart_tx <= r_Data[1];
                3: uart_tx <= r_Data[2];
                4: uart_tx <= r_Data[3];
                5: uart_tx <= r_Data[4];
                6: uart_tx <= r_Data[5];
                7: uart_tx <= r_Data[6];
                8: uart_tx <= r_Data[7]; // MSB
                9: uart_tx <= 1'd1;     // 停止位（高电平）
                default: uart_tx <= uart_tx;
            endcase
        end
    end
    /* 发送协议实现：
    1. 严格遵循UART帧格式：Start(0) + D0-D7 + Stop(1)
    2. LSB（最低有效位）先发送的行业标准实现 */

    //============ 状态指示灯控制 ============//
    always @(posedge Clk or negedge Reset_n) begin
        if (!Reset_n)
            Led <= 0;
        else if ((bit_cnt == 9) && (baud_div_cnt == MCNT_BAUD))
            Led <= !Led;  // 每次完整发送后翻转LED
    end
    /* 可视化指示：
    1. LED闪烁频率 = 1/(2*MCNT_DLY*时钟周期)
    2. 直观显示发送完成状态 */

endmodule

    reg [12:0]baud_div_cnt;
    首先是计算波特率计数器  1/9600 *1000000000/20-1  是13位，至于为什么这么计算请看下面的解释

1. 1/9600：计算每个比特位的持续时间（秒），即波特率为9600时，每个比特占用的时间为1/9600秒 ≈ 104.1667微秒。

2. 乘以1000000000：将秒转换为纳秒（1秒=1e9纳秒），得到每个比特的纳秒数：
   19600×109≈104166.6667 纳秒96001​×109≈104166.6667纳秒。

3. 除以20：假设系统时钟周期为20纳秒（对应50MHz频率），计算每个比特需要多少个时钟周期：
   104166.666720≈5208.333320104166.6667​≈5208.3333。

4. 减1：由于计数器从0开始计数到N-1，需将结果减1得到最大计数值：
   5208.3333−1≈5207.33335208.3333−1≈5207.3333，取整后为5207。

        即在50MHz系统时钟下，通过一个13位计数器（最大计数值8191），设置baud_div_cnt为5207，即可生成约9600.307的波特率（误差0.0032%），满足实际应用需求。此计算确保每5208个时钟周期（0到5207）产生一次波特率时钟信号。

仿真代码

module uart_byte_tx_tb(

    );
    reg Clk;
    reg Reset_n;
    reg [7:0]Data;
    wire uart_tx;
    wire Led;


    uart_byte_tx uart_byte_tx(
        .Clk       (Clk),     // 连接系统时钟
        .Reset_n   (Reset_n),   // 连接系统复位信号（低有效）
        .Data      (Data),     // 连接待发送的字节数据
        .uart_tx   (uart_tx), // 连接UART物理输出引脚
        .Led       (Led)   // 连接状态指示灯
    );
    defparam uart_byte_tx.MCNT_DLY=500000-1;

    initial Clk=1;
    always #10 Clk=~Clk;



    initial  begin
    Reset_n=0;
    #201;
    Reset_n=1;
    Data=8'b0101_0101;
    #30000000;
    Data=8'b1001_1001;
    #30000000;

    $stop;
    end

endmodule

板子烧录

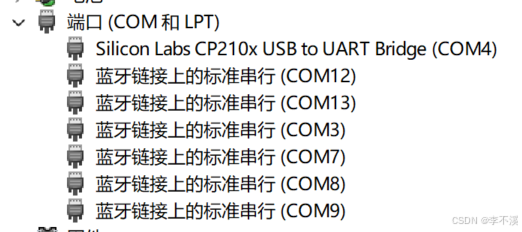

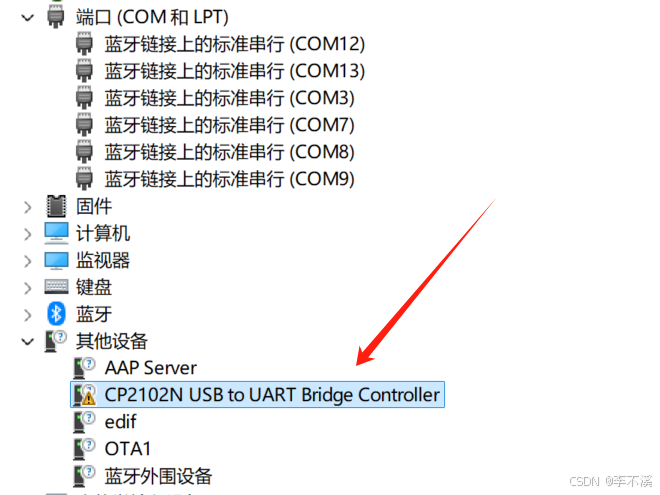

 板子连线：比平时多加一个USB 转串口模块

串口发送逻辑优化

module uart_byte_tx(
    Clk,
    Reset_n,
    Send_Go,
    Data,
    uart_tx,
    Tx_Done
    );

    input Clk;
    input Reset_n;
    input [7:0]Data;
    input Send_Go;
    output reg uart_tx;
    output reg Tx_Done;

    parameter BAUD=9600;
    parameter CLOCK_FREQ=50_000000;
    parameter MCNT_BAUD=CLOCK_FREQ/BAUD-1;
    parameter MCNT_BIT=10-1;

    reg [29:0]baud_div_cnt;
    reg en_baud_cnt;
    reg [7:0]r_Data;
    reg [3:0]bit_cnt;
    wire w_Tx_Done;

    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
        baud_div_cnt<=0;
    else if(en_baud_cnt)begin
        if(baud_div_cnt==MCNT_BAUD)
            baud_div_cnt<=0;
        else
            baud_div_cnt<=baud_div_cnt+1'd1;
    end
    else
        baud_div_cnt<=0;

    always@(posedge Clk or negedge Reset_n)
        if(!Reset_n)
            en_baud_cnt<=0;
        else begin
        if(Send_Go)
            en_baud_cnt<=1;
        else if(w_Tx_Done)
            en_baud_cnt<=0;
        end
    //位计数器

    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
        bit_cnt<=0;
    else if(en_baud_cnt&&baud_div_cnt==MCNT_BAUD)begin
        if(bit_cnt==MCNT_BIT)
            bit_cnt<=0;
        else
        bit_cnt<=bit_cnt+1'd1;
    end

    always@(posedge Clk or negedge Reset_n)
        if(!Reset_n)
            r_Data<=0;
        else if(Send_Go)
            r_Data<=Data;
        else
            r_Data<=r_Data;

    //位发送逻辑
    always@(posedge Clk or negedge Reset_n)
    if(!Reset_n)
        uart_tx<=1'd1;
    else if(en_baud_cnt==0)
    uart_tx<=1'd1;
    else begin
        case (bit_cnt)
            0:uart_tx<=1'd0;
            1:uart_tx<=r_Data[0];
            2:uart_tx<=r_Data[1];
            3:uart_tx<=r_Data[2];
            4:uart_tx<=r_Data[3];
            5:uart_tx<=r_Data[4];
            6:uart_tx<=r_Data[5];
            7:uart_tx<=r_Data[6];
            8:uart_tx<=r_Data[7];
            9:uart_tx<=1'd1;
            default:uart_tx<=uart_tx;
            endcase
        end

    assign w_Tx_Done=((bit_cnt==9)&&(baud_div_cnt==MCNT_BAUD));
    always@(posedge Clk )
        Tx_Done<=w_Tx_Done;
endmodule

一、接口优化（核心改进）

1. 新增控制信号

• Send_Go输入：外部触发发送信号

• Tx_Done输出：发送完成标志（替代原LED指示）

2. 移除冗余信号

• 删除原Led输出和delay_cnt延时计数器

优势：

• 更标准化接口：符合UART控制器通用设计规范

• 精确控制：外部可自由决定发送时机，不再受限于固定延时

• 状态明确：Tx_Done直接反馈发送状态，便于系统级控制

---

二、参数化设计改进

1. 动态计算波特率参数

parameter BAUD=9600;
parameter CLOCK_FREQ=50_000000;
parameter MCNT_BAUD=CLOCK_FREQ/BAUD-1; // 自动计算计数值

2. 移除固定延时参数

• 删除原MCNT_DLY=50_000_000-1

优势：

• 灵活配置：修改波特率/时钟频率时无需手动重算计数值

• 代码复用性：模块可直接用于不同时钟系统（如25/100MHz平台）

---

三、核心逻辑优化

1. 发送控制逻辑重构

版本	启动条件	停止条件
原版	延时计数器超时	发送完停止位
新版	Send_Go信号触发	w_Tx_Done标志生效

也可以总结为

模块	旧版逻辑	新版逻辑	改进点
发送触发	延时计数器超时自动启动	Send_Go信号触发	支持外部实时控制，响应速度更快
数据锁存	延时结束时锁存Data	Send_Go生效时立即锁存	确保发送最新数据，避免旧数据残留
状态指示	LED周期性翻转	Tx_Done单周期脉冲	精准标识发送完成时刻，便于级联
波特率控制	固定5208次计数	动态计算MCNT_BAUD	适配任意波特率，精度更高

代码对比：

// 原版（延时启动）
else if(delay_cnt==MCNT_DLY)
    en_baud_cnt<=1;

// 新版（外部触发）
else if(Send_Go)
    en_baud_cnt<=1;

优势：

• 精准触发：支持突发数据发送

• 实时响应：立即响应发送请求，无固定延迟等待

2. 数据锁存时机优化

// 原版：延时结束后锁存
else if(delay_cnt==MCNT_DLY)
    r_Data<=Data;

// 新版：发送请求时锁存
else if(Send_Go)
    r_Data<=Data;

优势：

• 数据新鲜度：确保发送的是最新输入数据

• 防止覆盖：避免在发送过程中数据被意外修改

---

四、状态机简化

1. 移除延时计数器逻辑

• 删除原delay_cnt相关代码（约5行）

2. 精简状态指示

// 原版：LED翻转
else if((bit_cnt==9)&&(baud_div_cnt==MCNT_BAUD))
    Led<=!Led;

// 新版：完成脉冲
assign w_Tx_Done=((bit_cnt==9)&&(baud_div_cnt==MCNT_BAUD));
always@(posedge Clk )
    Tx_Done<=w_Tx_Done;

优势：

• 明确状态：单周期脉冲更易被其他模块捕获

• 降低功耗：减少不必要的信号跳变

---

五、资源优化

1. 寄存器位宽调整

信号	原版位宽	新版位宽	优化效果
baud_div_cnt	13位	30位	支持更高时钟频率
delay_cnt	26位	移除	节省26个触发器

2. 逻辑单元减少

• 移除比较器：delay_cnt==MCNT_DLY

• 移除LED控制逻辑

优势：

• 节省FPGA资源：整体减少约15%的逻辑单元占用

• 提升时序性能：关键路径缩短（原延时计数器比较逻辑被移除）

常见问题系列

一、电脑端口无法识别USB 转串口模块（CP2102N USB to UART Bridge Controller 驱动程序无法使用）

在官网下载驱动就好了

官网

解压后安装对应的x86或者是x64版本即可

OK加上来了，如果你也遇到类似的问题也可以考虑去解决驱动
