一、ACL基础知识

ACL是什么

• ACL：访问控制列表
• 是一个包含了多个“规则”的列表，不同规则通过 “规则号”进行区分
• 每个“规则”都包含：动作+条件两部分内容
• **动作分为：**允许（permit）和拒绝（deny）
• **条件分为：**地址、端口、通配符
• ACL本质上是一种报文过滤器，可以根据规则来过滤数据报文，比如允许数据通过，比如拒绝数据通过

ACL的作用

• 对网络中数据报文进行识别，实现对数据报文的精确控制
• 防止网络攻击，提高带宽利用率

ACL 分类

基本ACL：ACL编号： 2000~2999   条件：源IP地址

高级ACL：ACL编号： 3000~3999   条件：五元组（源IP/目标IP/协议号/源端口/目标端口）

ACL 匹配原则

根据ACL规则编号从小到大匹配（编号越小越优先被匹配）

匹配即停止（匹配上了第一条规则，就按照规则的动作去执行，不在向下查找第二条规则）

如果数据报文没有匹配到第一条规则，继续向下查找第二条规则，如果匹配，则按照第二条规则的动作去执行

如果所有的规则都无法匹配，则执行隐含规则

隐含规则（默认规则）：隐含规则有两个一个允许所有，一个拒绝所有

&：允许所有：只要使用taffic-filter调用ACL规则时默认规则是允许所有

&：拒绝所有：只要不使用taffic-filter调用ACL就是拒绝所有

二、ACL实验

1.基本ACL配置案例1

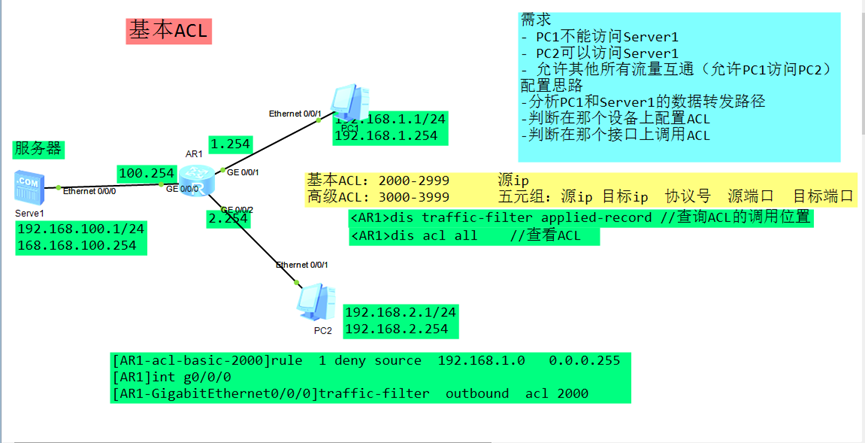

        1.1 拓扑

        1.2需求

- PC1不能访问Server1
- PC2可以访问Server1
- 允许其他所有流量互通（允许PC1访问PC2）

        1.3配置思路

-分析PC1和Server1的数据转发路径

-判断在那个设备上配置ACL
-判断在那个接口上调用ACL

        1.4 配置步骤/配置命令

第一步：配置PC1/2和Server1的IP地址，掩码，网关
第二步：在R1中配置ACLR1
配置：

[R1]int g0/0/0
[R1-G0/0/0]ip address 192.168.100.254 24

[R1-G0/0/0]int g0/0/1

[R1-G0/0/1]ip address 192.168.1.254 24

[R1-G0/0/1]int g0/0/2

[R1-G0/0/2]ip address 192.168.2.254 24

[R1-G0/0/2]quit

[R1]acl 2000    //创建基本ACL

[R1-acl-basic-2000]rule 10 deny source 192.168.1.0  0.0.0.255  //配置基本ACL规则

[R1-acl-basic-2000]quit

[R1]int g0/0/0

[R1-G0/0/0]traffic-filter outbound acl 2000    //在接口上调用ACL对数据报文进行过滤

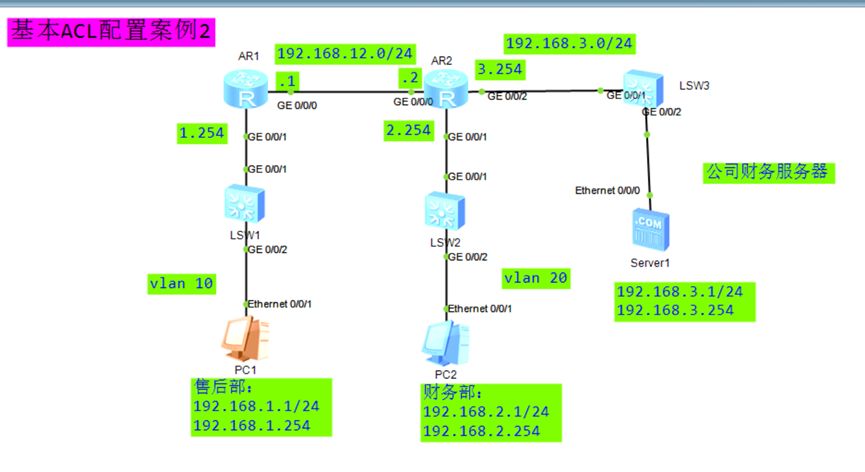

2.基本ACL配置案例2

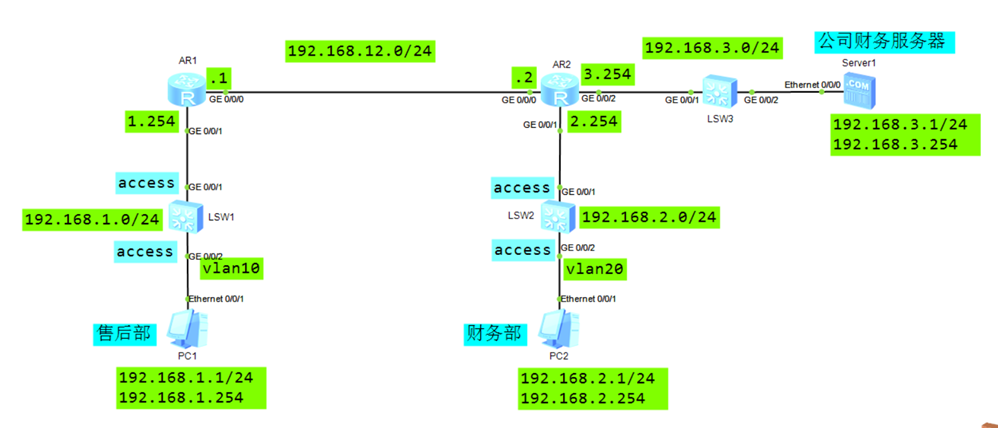

        2.1 拓扑

        2.2 需求

- 不允许售后部主机（192.168.1.0/24）访问财务服务器
- 允许售后部主机访问公司其他主机

        2.3 配置思路

        -实现全网互通

        -确定售后部和财务服务器之间的数据的转发路径

        -确定配置ACL的设备

        -确定调用ACL的端口

        2.4 配置步骤

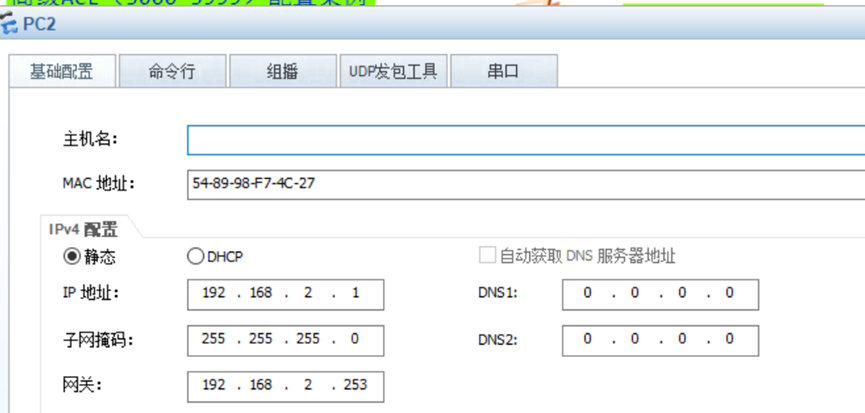

第一步：配置PC1/PC2/Server1的IP地址，掩码，网关

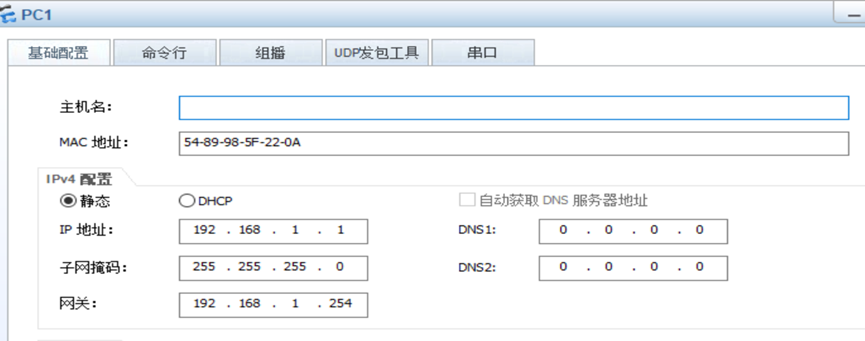

PC1:

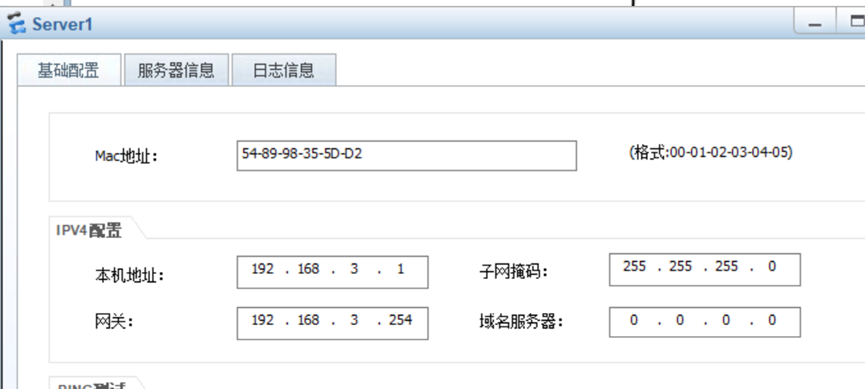

Server-1：

第二步：配置交换机SW1/SW2，在SW1和SW2 上创建VLAN，并将各自接口加入VLAN
SW1：

[Huawei]undo info-center e

[Huawei]sysname SW1

[SW1]port-group group-member g0/0/1 g0/0/2

[SW1-port-group]p l a

[SW1-GigabitEthernet0/0/1]p l a

[SW1-GigabitEthernet0/0/2]p l a

[SW1-port-group]p d v 10

[SW1-GigabitEthernet0/0/1]p d v 10

[SW1-GigabitEthernet0/0/2]p d v 10

SW2：

[Huawei]undo info-center enable

[Huawei]sysname SW2

[SW2]v b 20

[SW2]port-g group-member g0/0/2 g0/0/1

[SW2-port-group]p l a

[SW2-GigabitEthernet0/0/2]p l a

[SW2-GigabitEthernet0/0/1]p l a

[SW2-port-group]p d v 20

[SW2-GigabitEthernet0/0/2]p d v 20

[SW2-GigabitEthernet0/0/1]p d v 20

第三步：配置路由，让网络互通

  -配置R1和R2的接口IP地址
-在R1中配置默认路由，下一跳为192.168.12.2

[R1]ip route-static 0.0.0.0 24 192.168.12.2

  -在R2中配置静态路由，下一跳为192.168.12.1

[R2]ip route-static 0.0.0.0 24 192.168.12.1第四步：在R2中配置ACL  -
在R2中配置基本ACL（拒绝售后部主机访问财务服务器）

[R2]acl 2000

[R2-acl-basic-2000]rule 10 deny source 192.168.1.0 0.0.0.255

[R2-acl-basic-2000]q

  -在R2的g0/0/2接口的出方向，调用基本ACL

[R2]int g0/0/2

[R2-GigabitEthernet0/0/2]traffic-filter outbound acl 2000

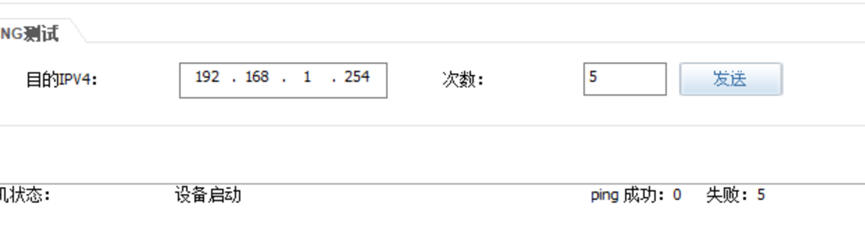

第五步：测试与验证

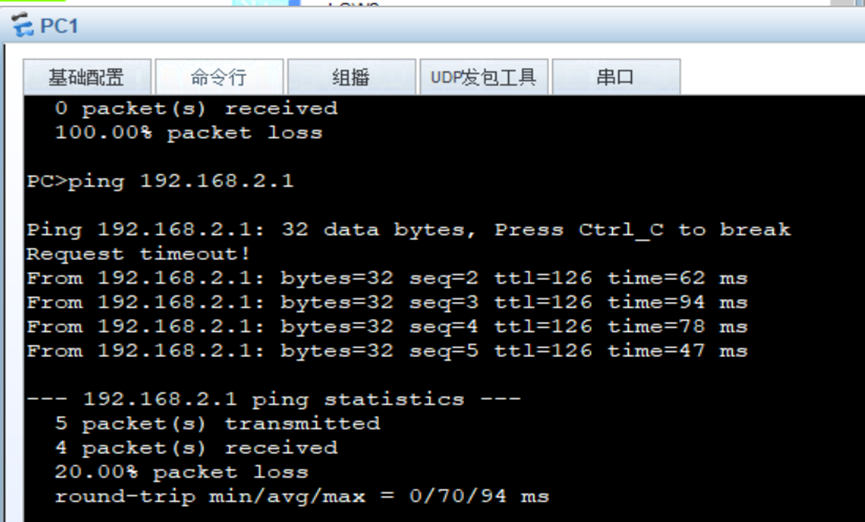

PC1与PC2 的互通：

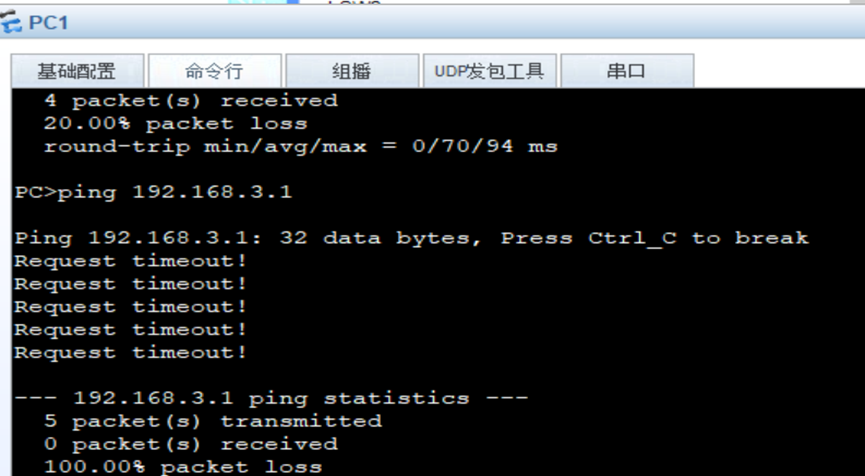

PC1与Server的不通：

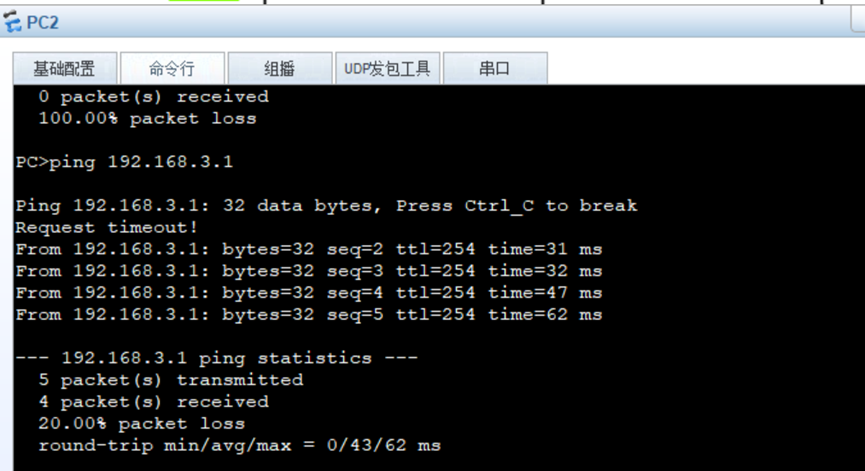

PC2与Server的互通：

在R2中查看acl规则和接口调用信息

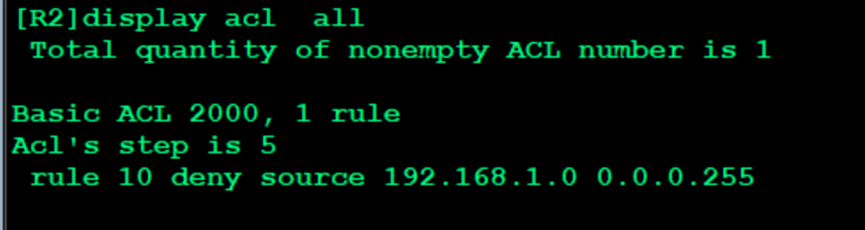

<R2>display acl  all

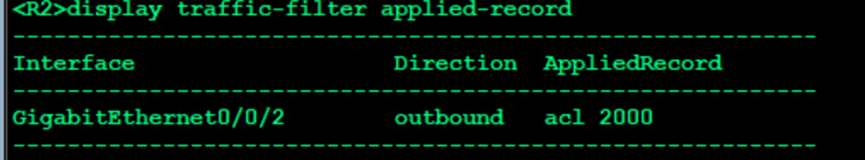

<R2>display traffic-filter applied-record

3. 高级ACL配置案例

        3.1 拓扑

        3.2 需求

-售后部主机仅能访问 Server1上的Web服务-售后部主机可以访问行政部的所有主机的所有服务
-售后部主机不能访问网络中的其他主机

        3.3 配置思路

-实现全网互通-分析数据转发路径
-确定ACL的类别（基本&高级）
-确定配置ACL的设备
-确定调用ACL的端口

        3.4 配置步骤

第一步：配置Client1/PC1/Server1的IP，掩码，网关，开启server1的web服务

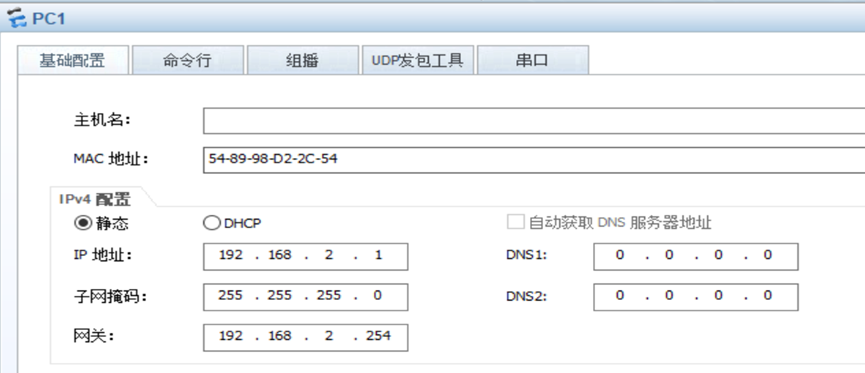

PC上：

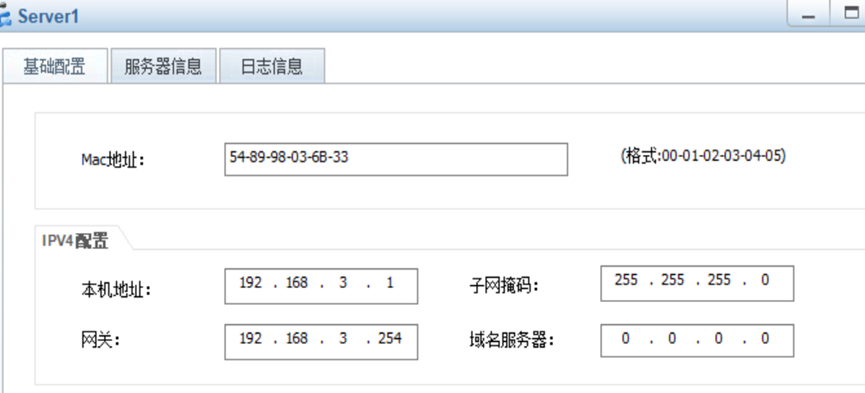

服务器Server1上：

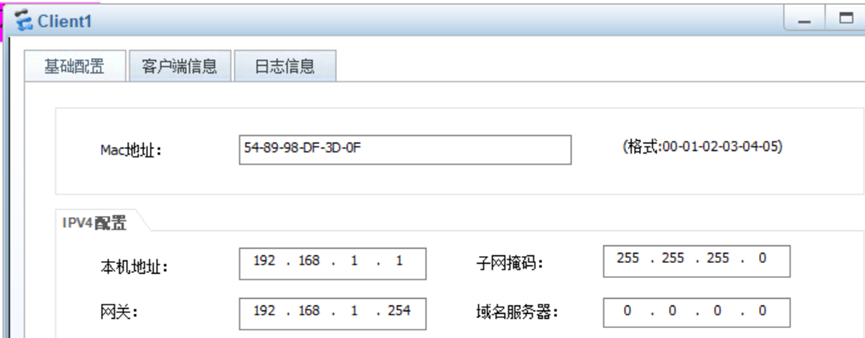

Client1上：

第二步：配置路由，让网络互通

  -配置R1/R2/R3的接口IP地址：
R1：

[R1]int g0/0/0

[R1-GigabitEthernet0/0/0]ip add 192.168.12.1 24

[R1-GigabitEthernet0/0/0]int g0/0/2

[R1-GigabitEthernet0/0/2]ip add 192.168.1.254 24

[R1-GigabitEthernet0/0/2]q

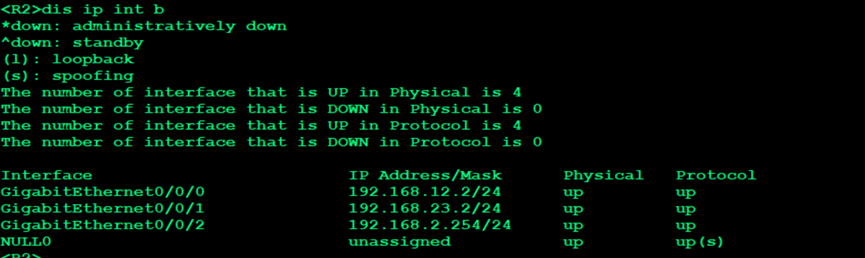

R2：

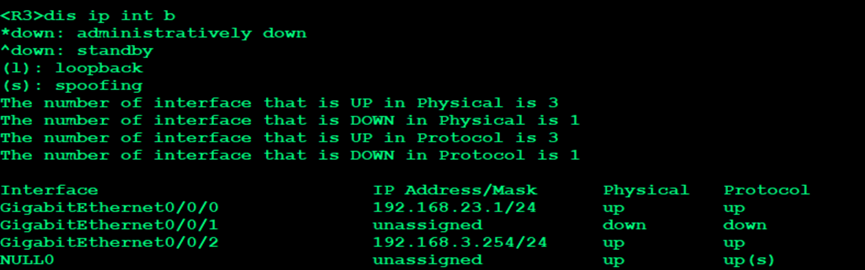

R3：

  -在R1中配置默认路由，下一跳为192.168.12.2

[R1]ip route-static 0.0.0.0 24 192.168.12.2

  -在R2中配置去往192.168.1.0/24的静态路由，下一跳为192.168.12.1

-在R2中配置去往192.168.3.0/24的静态路由，下一跳为192.168.23.

 -在R3中配置默认路由，下一跳为192.168.23.2

第三步：在R1中配置ACL
-在R1中配置高级ACL
允许源售后部主机访问目标服务器server1的web服务
允许源售后部主机访问目标行政部的主机
拒绝源售后部主机访问网络中其他任何主机

[R1]acl 3000

[R1-acl-adv-3000]rule 10 permit tcp source 192.168.1.0 0.0.0.255 destination 192.168.3.1 0 destination-port eq www

[R1-acl-adv-3000]rule 20 permit ip source 192.168.1.0 0.0.0.255 destination 192.168.2.0 0.0.0.255

[R1-acl-adv-3000]rule 30 deny ip source 192.168.1.0 0.0.0.255 destination any

-在R1的g0/0/2接口的入方向，调用高级ACL

[R1-GigabitEthernet0/0/2]traffic-filter inbound acl 3000

第四步：测试与验证

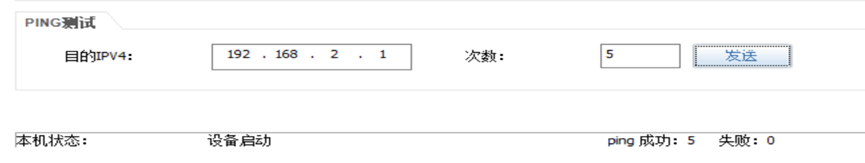

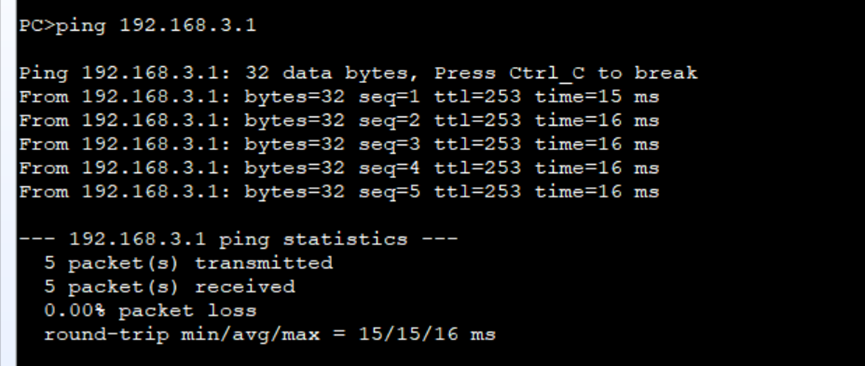

PC与web服务之间可以正常访问

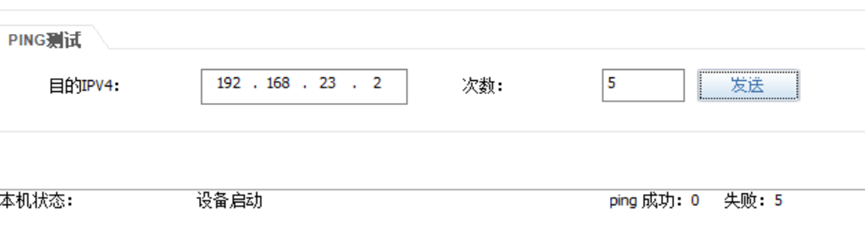

Client与其他主机之间不能正常访问：

第四步：验证与测试

4.高级ACL之ICMP

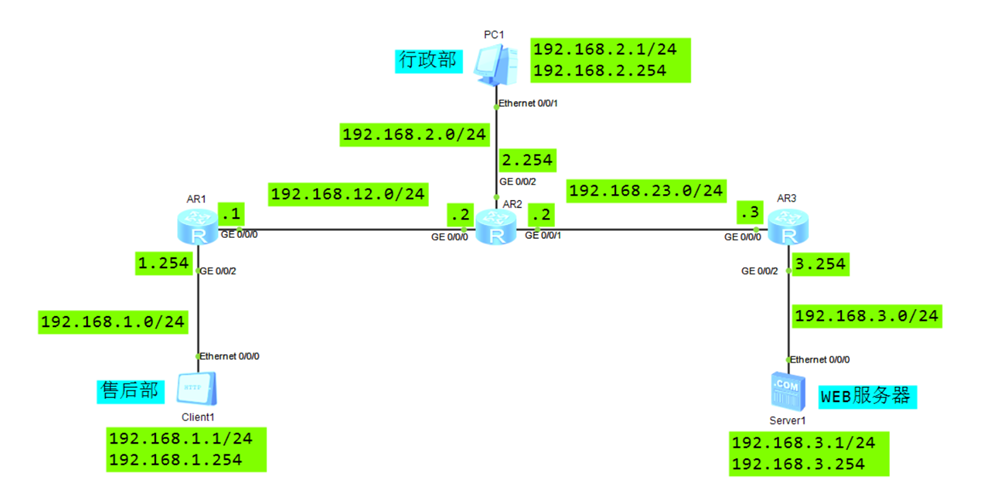

        4.1拓扑

        4.2 需求

-售后部主机Client1 仅仅能ping通 Server1，不能访问server1其他服务

-售后部主机Client1可以访问行政部的所有主机的所有服务

-售后部主机Client1不能访问网络中的其他主机

        4.3 配置思路

-实现全网互通

-分析数据转发路径

-确定ACL的类别（基本&高级）

-确定配置ACL的设备

-确定调用ACL的端口

        44. 配置步骤

第一步：配置Client1/PC1/Server1的IP，掩码，网关，开启server1的web服务

PC：

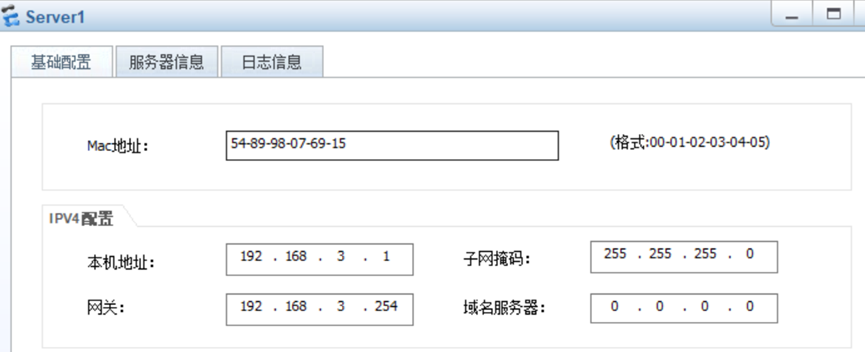

Server1：

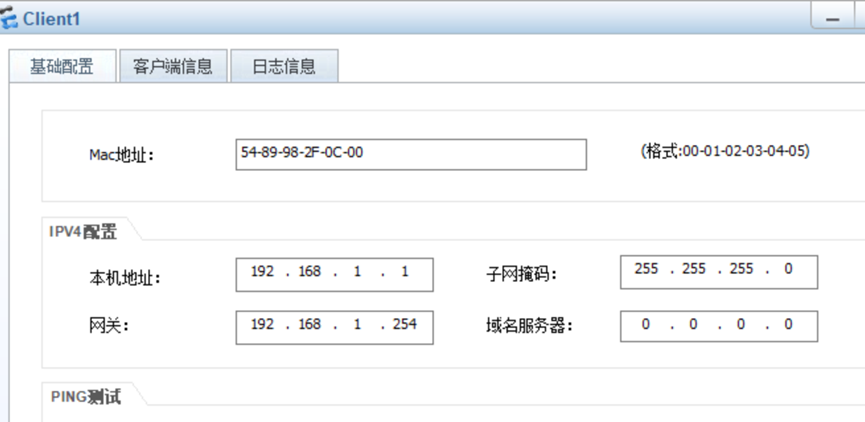

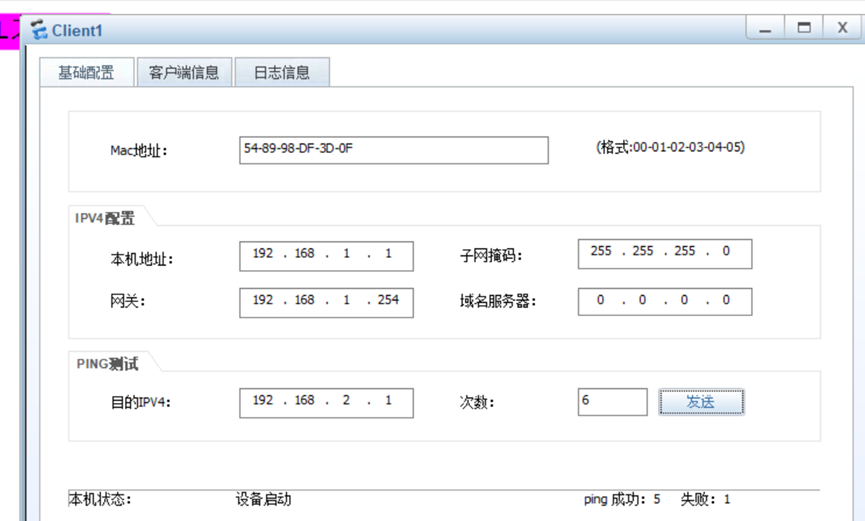

Client1：

第二步：配置路由，让网络互通

-配置R1/R2/R3的接口IP地址

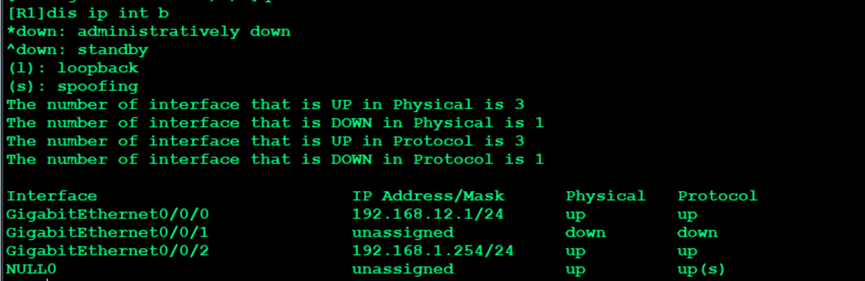

R1：

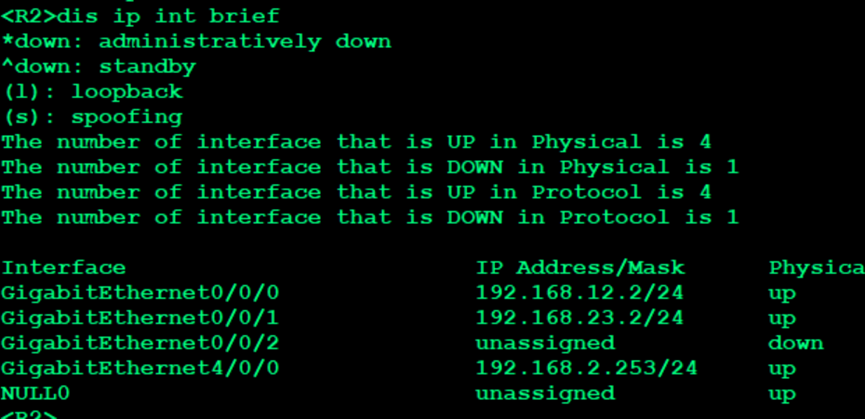

R2：

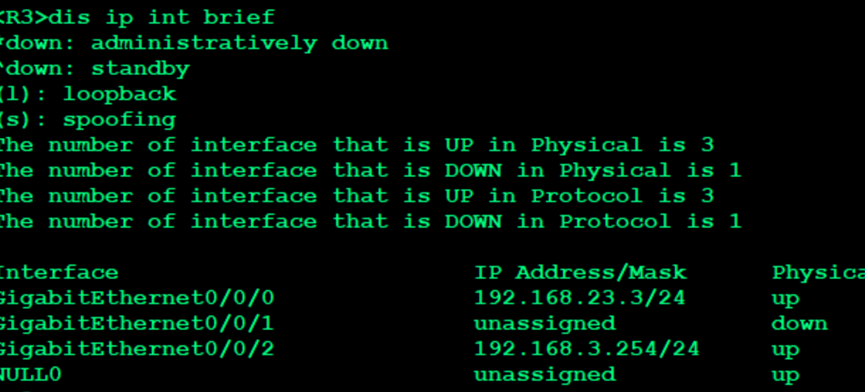

R3：

-在R1中配置默认路由，下一跳为192.168.12.2
-在R2中配置去往192.168.1.0/24的静态路由，下一跳为192.168.12.1
-在R2中配置去往192.168.3.0/24的静态路由，下一跳为192.168.23.3

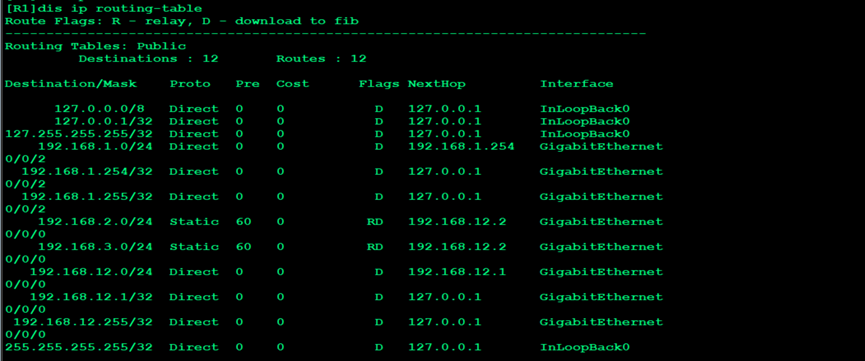

-在R3中配置默认路由，下一跳为192.168.23.2路由表
R1:

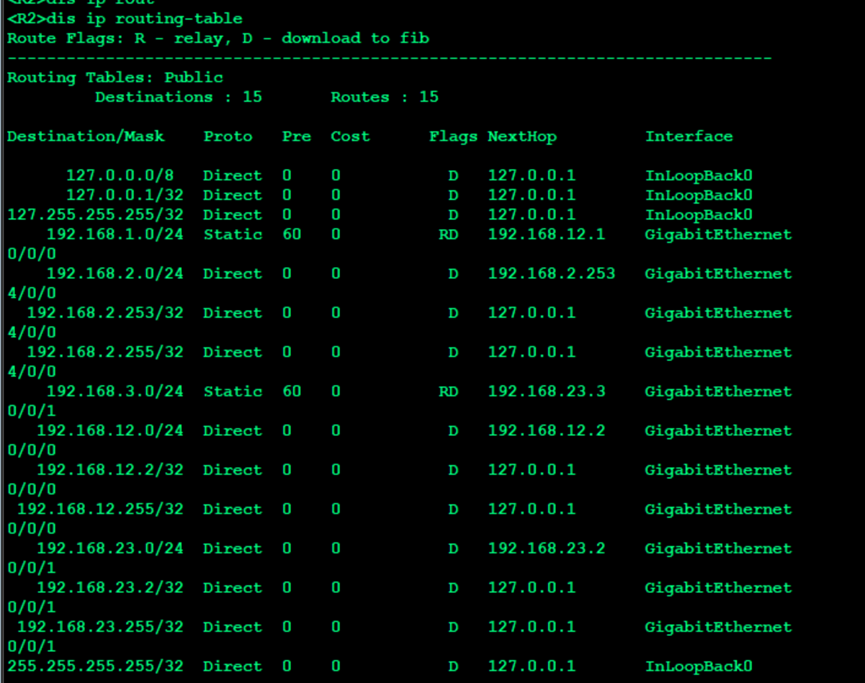

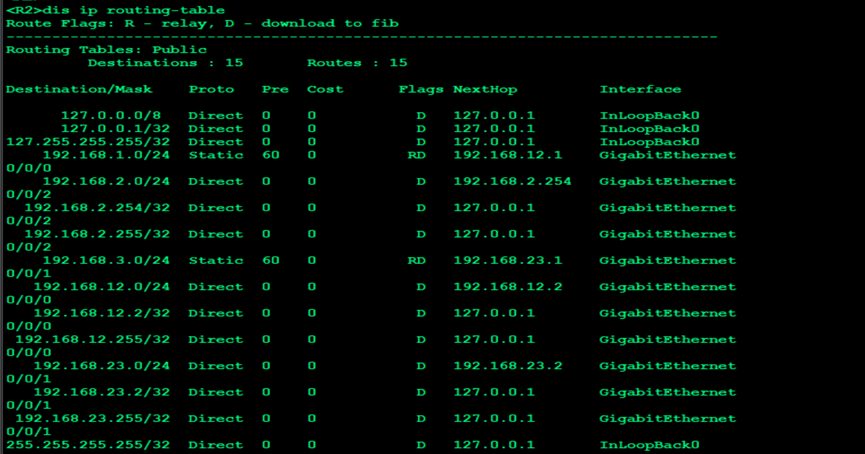

R2：

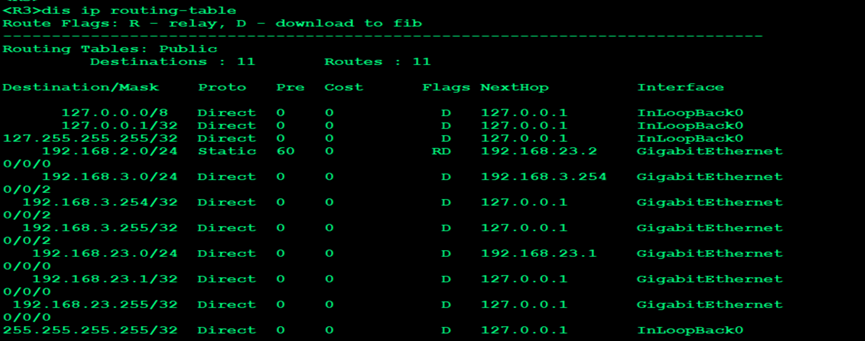

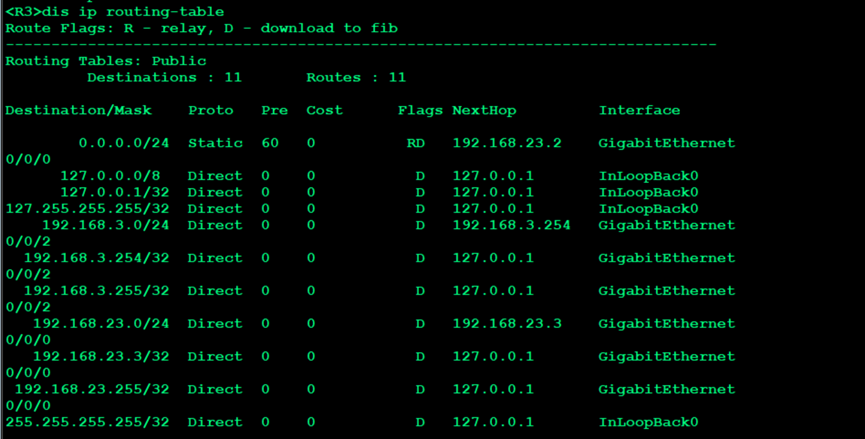

R3：

第三步：在R1中配置ACL
-在R1中配置高级ACL
允许源售后部主机能ping 通目标服务器server1，但是不能访问server1 的其他服务
允许源售后部主机访问目标行政部的主机
拒绝源售后部主机访问网络中其他任何主机

[R1]acl 3000

[R1-acl-adv-3000]rule 10 permit icmp source 192.168.1.1 0 destination 192.168.3.1 0 //规则10允许源192.168.1.1 0通过icmp访问目标192.168.3.1 0

[R1-acl-adv-3000]rule 20 permit ip source 192.168.1.0 0 destination 192.168.2.0 0.0.0.255  //规则20允许ip源192.168.1.0 0访问目标192.168.2.0 0.0.0.255

[R1-acl-adv-3000]rule 30 deny ip source 192.168.1.0 0 destination any

//规则30拒绝ip源192.168.1.0 0访任何问目的地

[R1-acl-adv-3000]quit

-在R1的g0/0/2接口的入方向，调用高级ACL

[R1]int g0/0/2

[R1-GigabitEthernet0/0/2]traffic-filter inbound acl 3000

第四步：测试与验证

5.基本ACL之Telnet

        5.1 拓扑

        5.2需求

- 为了便于设备管理，为设备开启远程管理功能，登录密码：HCIE
- 仅允许 192.168.1.254 远程登录 R2，拒绝其他所有IP地址
- 拒绝 R1的任何IP地址远程登录 R3，其他设备都可以

配置步骤

第一步：配置路由，让网络互通

  -配置R1/R2/R3的接口IP地址，在R1中配置默认路由，下一跳为192.168.12.2，在R2中配置去往
192.168.1.0/24的静态路由，下一跳为192.168.12.1，R2中配置去往192.168.3.0/24的静态路由，
下一跳为192.168.23.3，在R3中配置默认路由，下一跳为192.168.23.2，同上一个实验不做具体展示。

第二步：配置Telnet 远程 -R2/R3开启远程，远程密码：HCIE

[R2-ui-vty4]user-interface vty 0 4

[R2-ui-vty0-4]authentication-mode password

Please configure the login password (maximum length 16):HCIE

[R3]user-interface vty 0 4

[R3-ui-vty0-4]authentication-mode password

Please configure the login password (maximum length 16):HCIE

第三步：在R2中配置基本ACL
-在R2配置基本ACL，允许源IP：192.168.1.254  远程登录R2，拒绝其他IP远程

[R2-acl-basic-2000]rule 10 permit source 192.168.1.254 0

  -在R2的vty 虚接口调用ACL

[R2]user-interface vty 0 4

[R2-ui-vty0-4]acl 2000 inbound

第四步：在R3中配置基本ACL
-在R3配置基本ACL，拒绝源IP：192.168.1.254  远程登录R3
-在R3配置基本ACL，拒绝源IP：192.168.12.1 远程登录R3
-在R3配置基本ACL，允许其他所有IP地址远程登录R3

[R3-acl-basic-2000]rule 10 deny source 192.168.1.254 0

[R3-acl-basic-2000]rule 20 deny source 192.168.12.1 0

[R3-acl-basic-2000]rule 30 permit source any

-在R3的vty 虚接口调用ACL

[R3]user-interface vty 0 4

[R3-ui-vty0-4]acl 2000 inbound

第四步：测试与验证

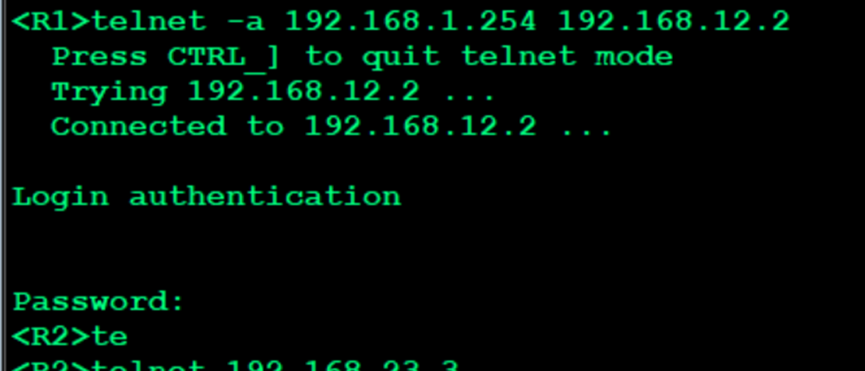

<R1>telnet -a 192.168.1.254  192.168.12.2（R2） 可以成功

<R1>telnet -a 192.168.1.254 192.168.12.2

  Press CTRL_] to quit telnet mode

  Trying 192.168.12.2 ...

  Connected to 192.168.12.2 ...

Login authentication

Password:

<R2>te

<R1>telnet -a 192.168.12.1  192.168.12.2（R2） 无法远程

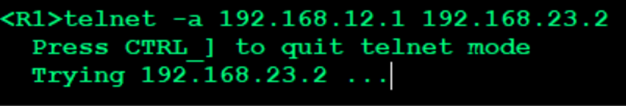

<R1>telnet -a 192.168.12.1  192.168.23.2（R3） 无法远程

<R1>telnet -a 192.168.1.254  192.168.23.2（R3） 无法远程

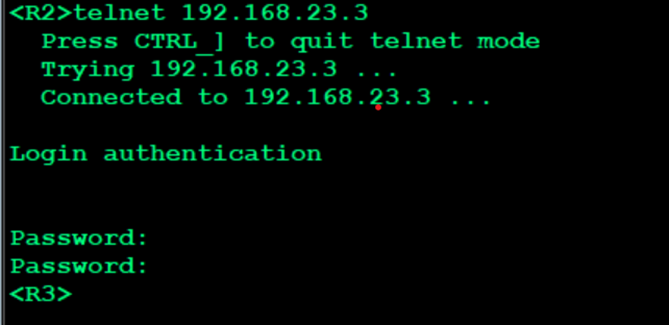

<R2>telnet 192.168.23.3 （R3）可以远程

<R2>telnet 192.168.23.3

  Press CTRL_] to quit telnet mode

  Trying 192.168.23.3 ...

  Connected to 192.168.23.3 ...

Login authentication

Password:

Password:

<R3>

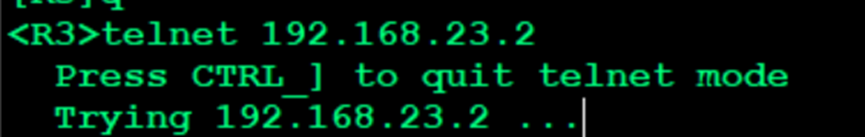

<R3>telnet 192.168.23.2 （R2）无法远程

<R3>telnet 192.168.23.2

  Press CTRL_] to quit telnet mode

  Trying 192.168.23.2 ...
