基于机器学习的篮球赛事数据可视化系统与实现

目  录

摘  要

Abstract

1  绪  论

1.1 研究背景与意义

1.2 国内外现状研究

2 相关技术介绍

2.1  Python语言

2.2  Django框架

2.3  MVC模型

2.4  B/S体系结构

2.5  MySQL数据库

3 系统分析

3.1  可行性分析

3.1.1 技术可行性

3.1.2经济可行性

3.1.3社会可行性

3.2  系统功能分析

3.2.1  功能性分析

3.2.2  非功能性分析

3.3  系统用例分析

3.4系统流程分析

3.4.1程序操作流程

3.4.2登录流程

3.4.3注册流程

3.5逻辑回归算法分析

3.6  爬虫技术分析

3.7本章小结

4  系统总体设计

4.1  系统架构设计

4.2  系统功能模块设计

4.3  数据库设计

4.3.1  数据流程分析

4.3.2  数据库概念结构设计

4.3.3  数据库逻辑结构设计

4.4  本章小结

5  系统详细设计与实现

5.1  登录用户功能模块

5.1.1  前台首页

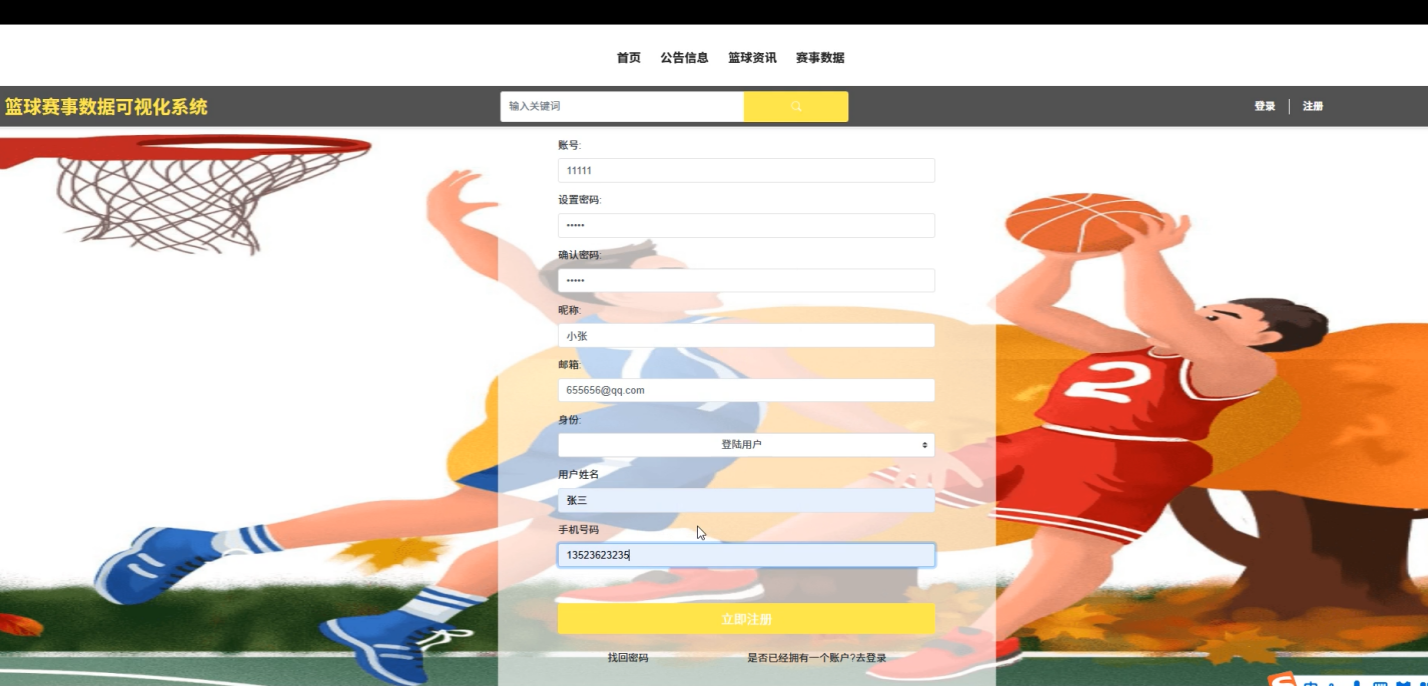

5.1.2  用户注册

5.1.3  用户登录

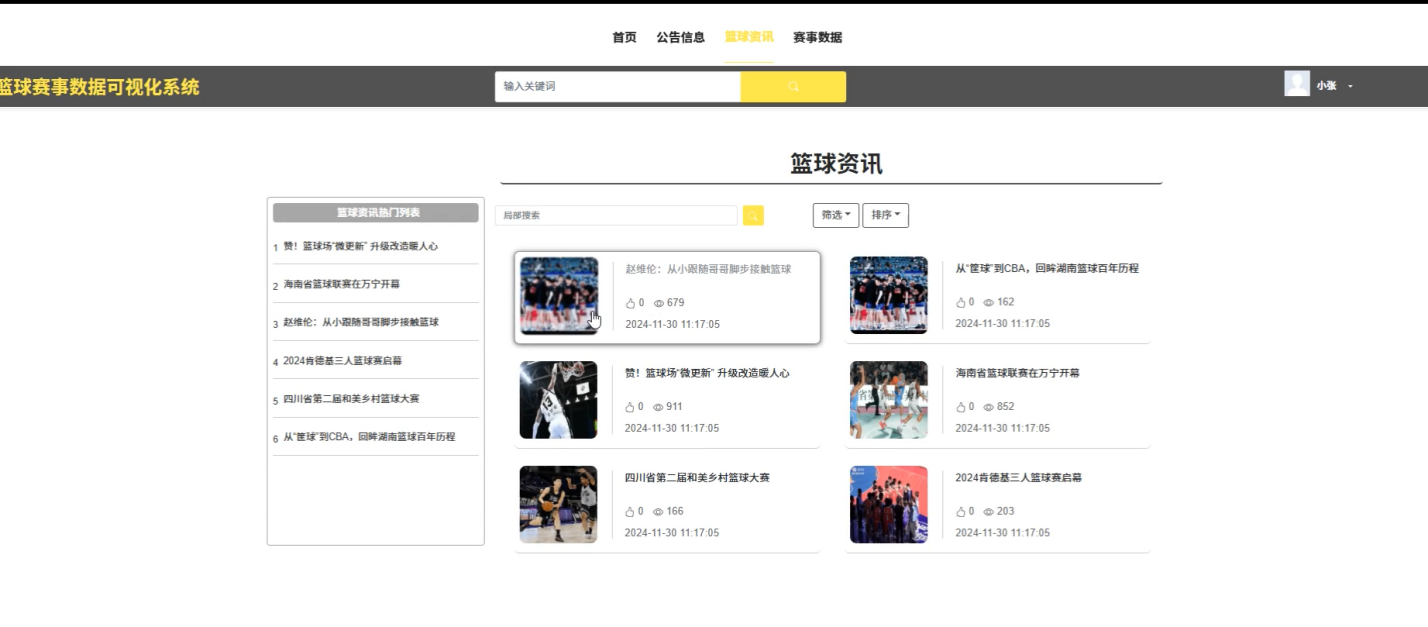

5.1.4  篮球资讯

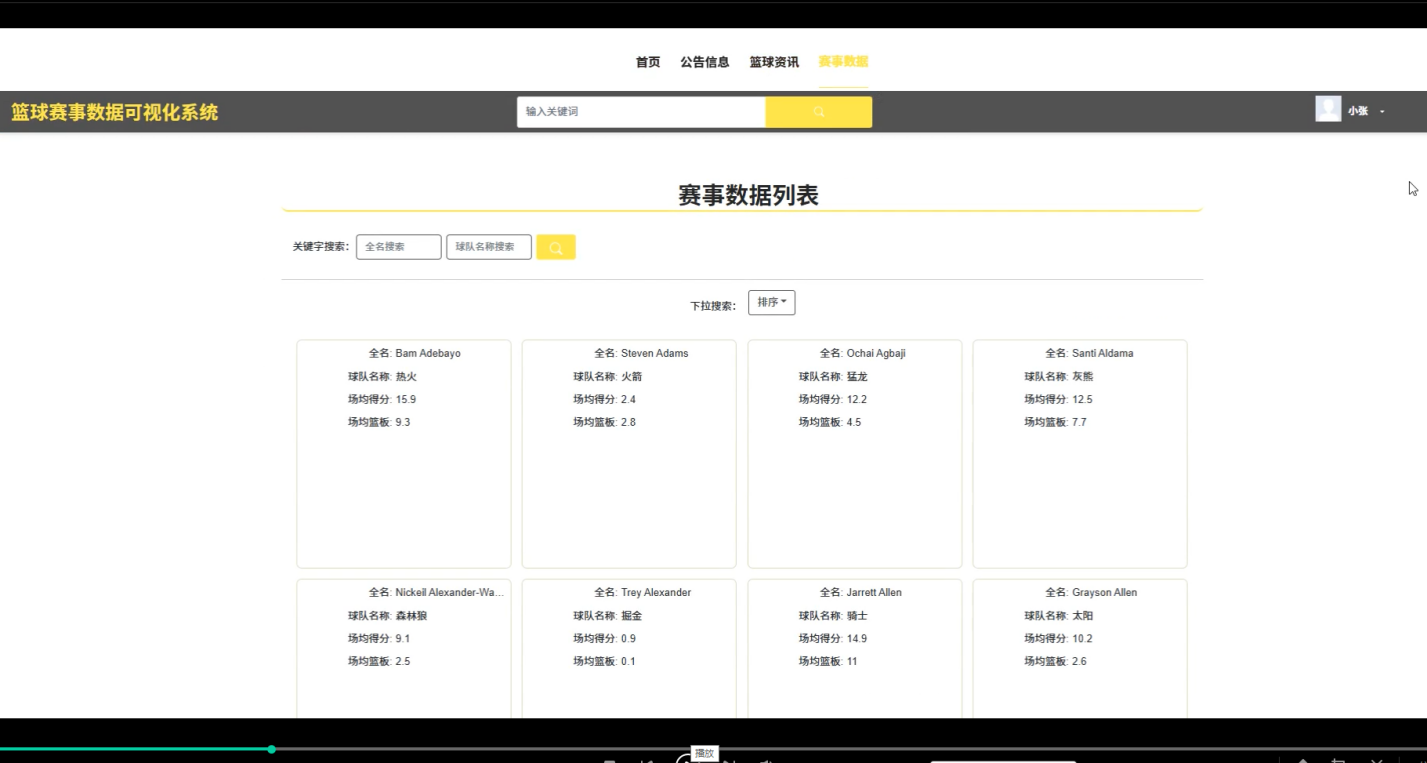

5.1.5  赛事数据

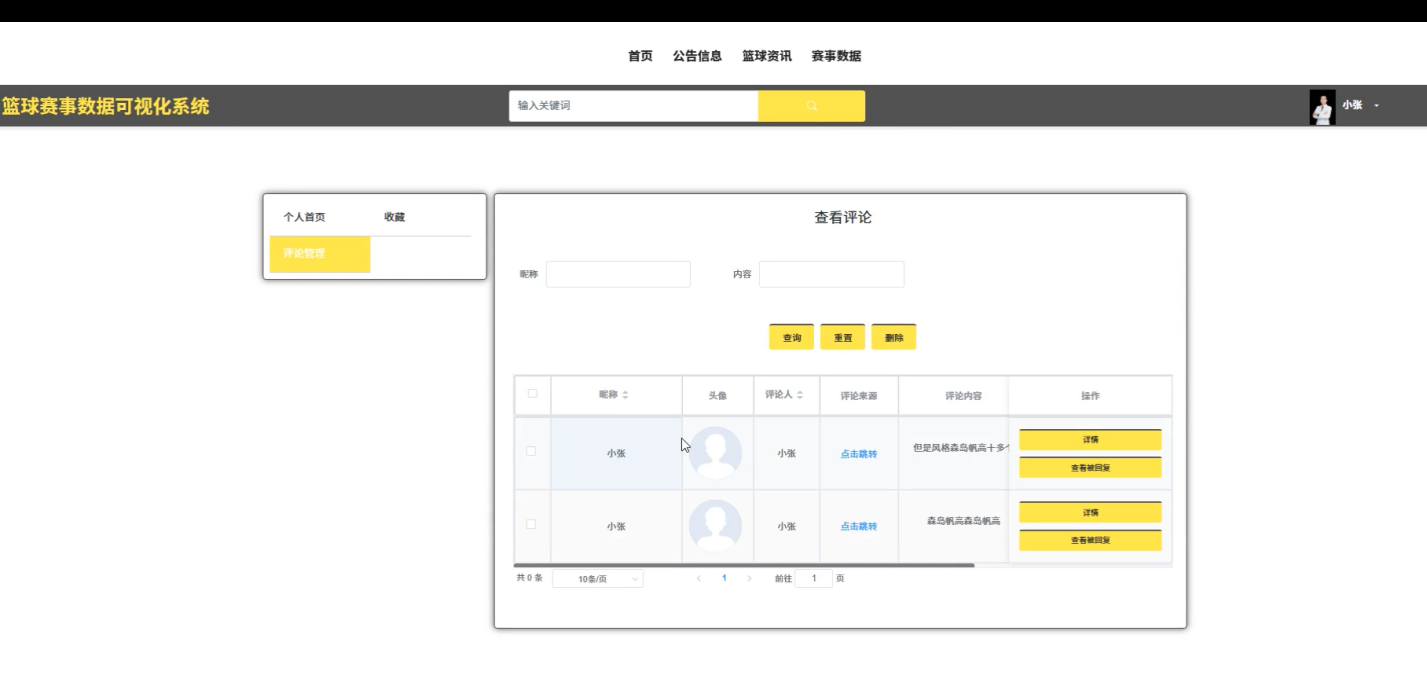

5.1.6  评论管理

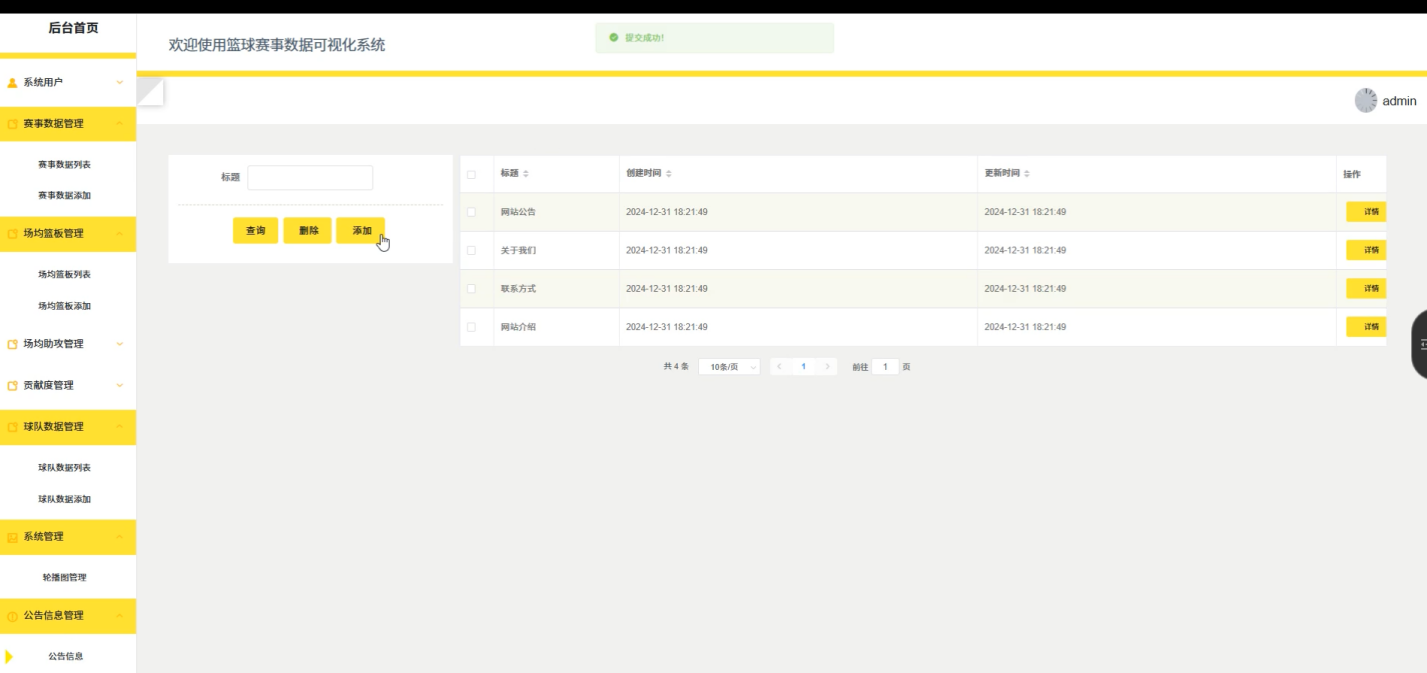

5.2  后台管理功能模块

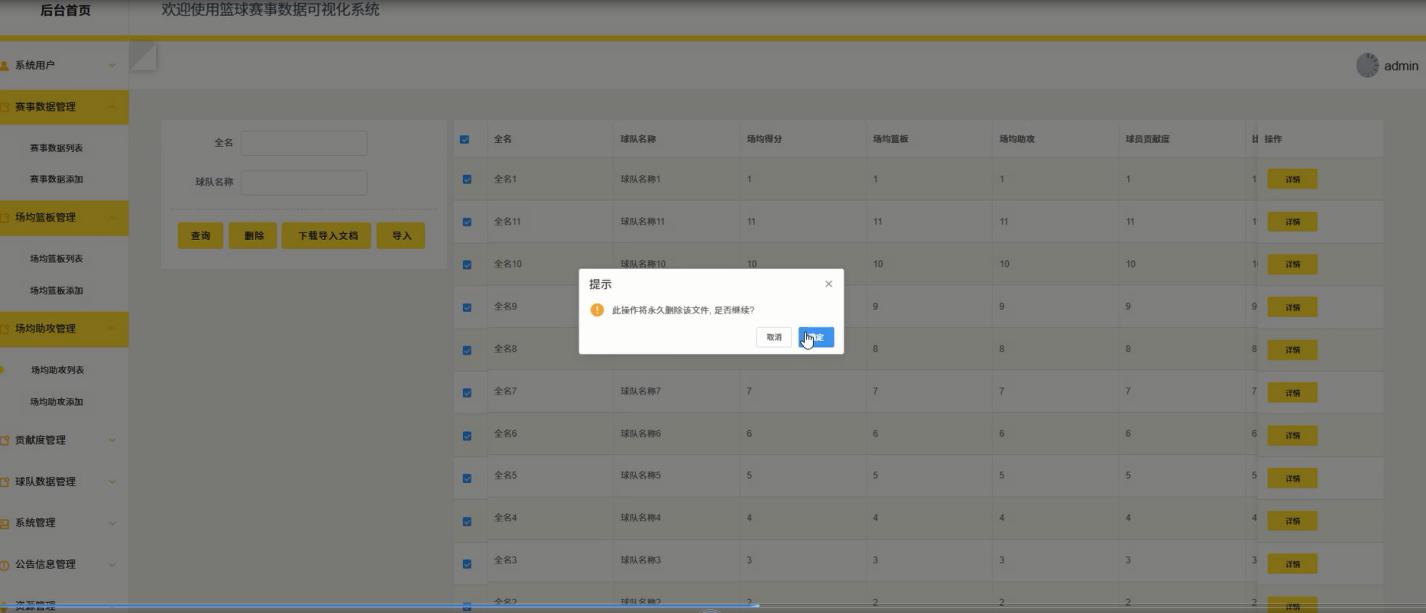

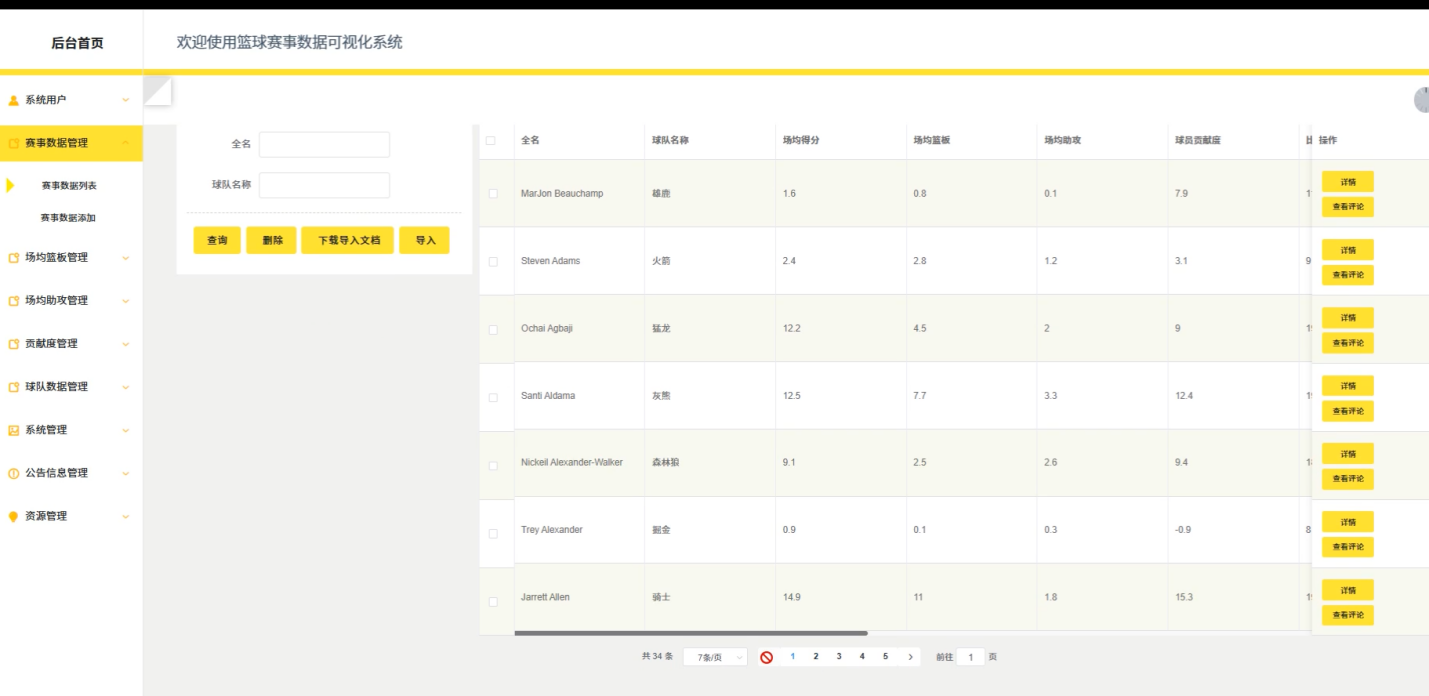

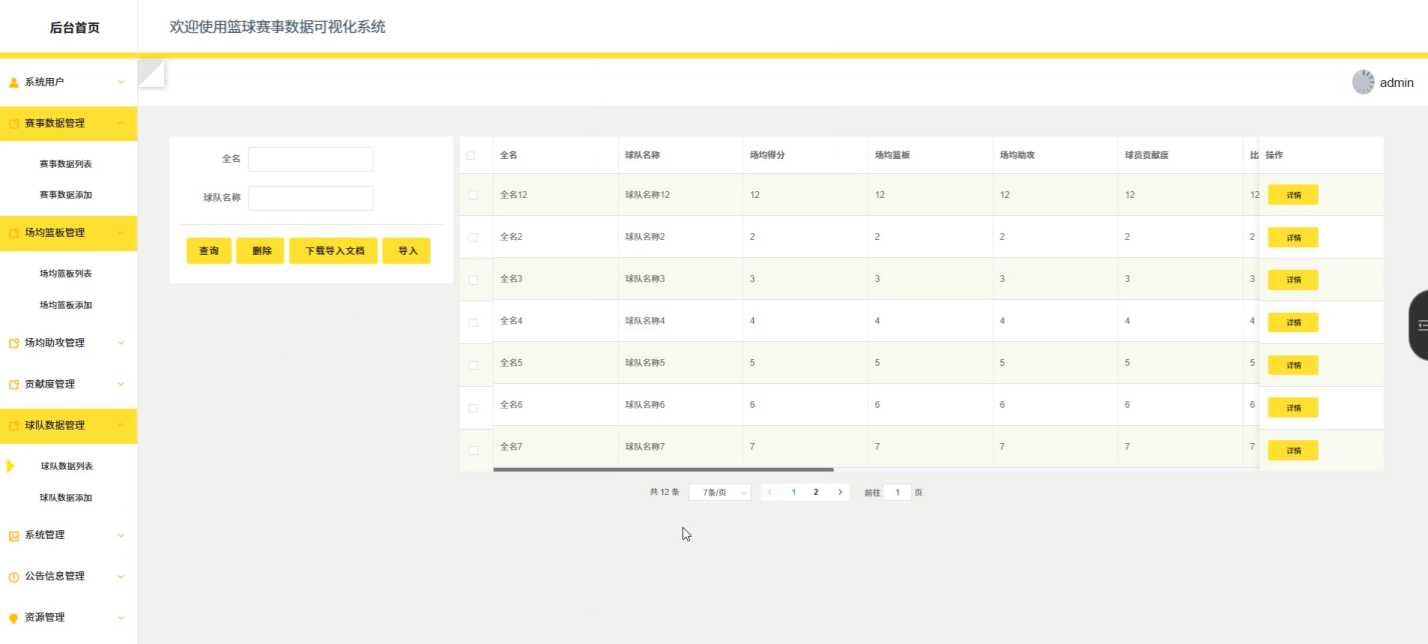

5.2.1  赛事数据管理

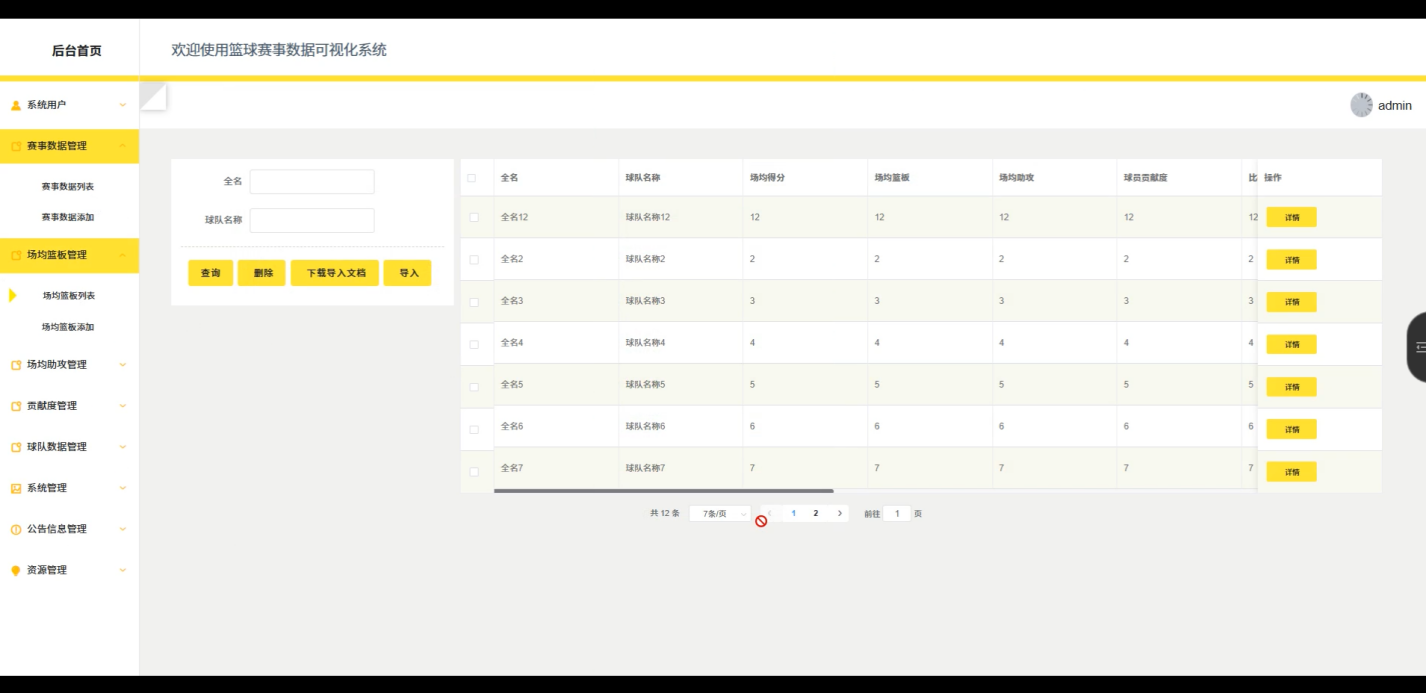

5.2.2  场均篮板管理

5.2.3  场均助攻管理

5.2.4  球队数据管理

5.2.5  系统管理

5.2.6  公告消息管理

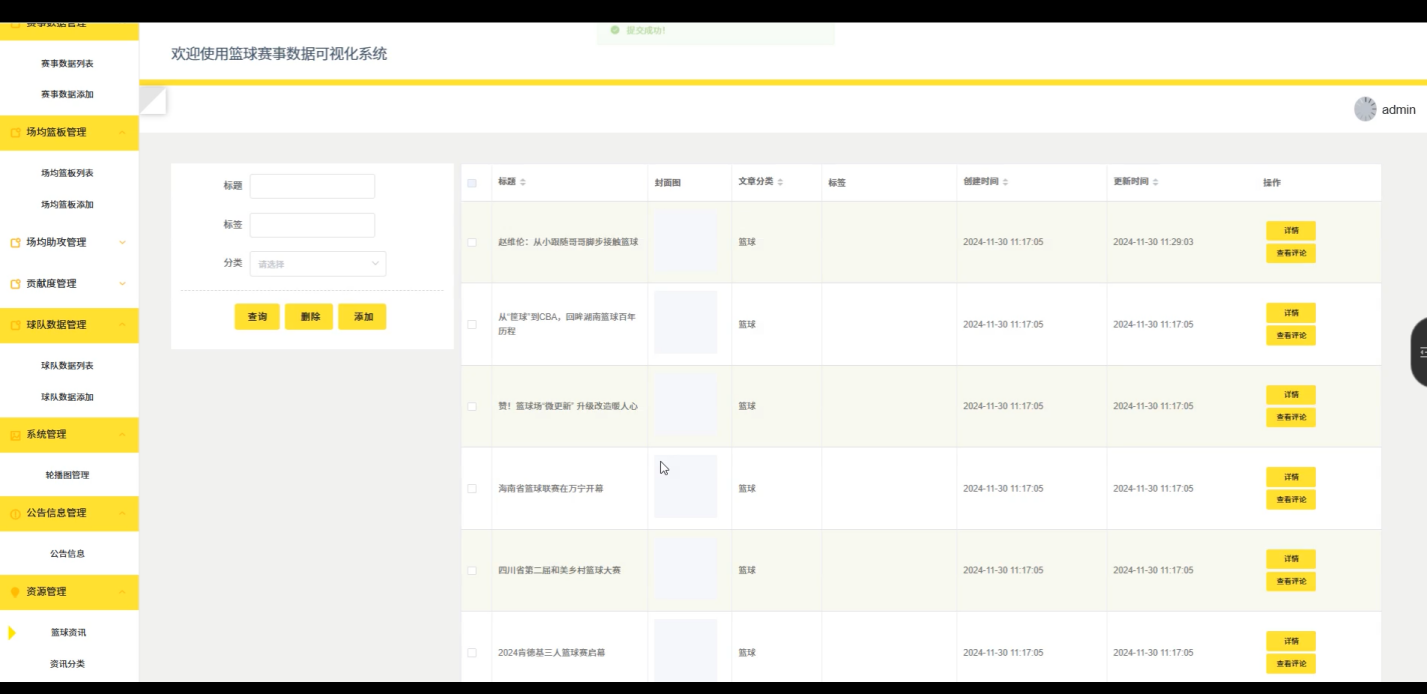

5.2.7  资源管理

6  系统测试

6.1  系统测试目的

6.2  功能测试用例

6.3  测试结果

结  论

参考文献

致 谢

摘  要

随着篮球赛事数据的快速增长，传统的手工分析方法已无法满足高效、精确的数据处理需求。本文设计并实现了一种基于机器学习的篮球赛事数据可视化系统，旨在通过自动化的数据处理、智能化的分析方法和直观的可视化展示，提升篮球赛事数据管理和分析的效率。系统主要分为两个部分：管理员端和用户端。管理员端提供了强大的后台数据管理和可视化功能，包括赛事数据管理、球员统计、球队数据分析、贡献度评估、以及数据的多维度展示；而用户端则通过易于操作的界面，展示了包括球员表现、比赛结果和赛事信息等各类数据，便于球迷获取实时动态。

系统包括前端展示和后端数据处理两部分。前端部分采用Django的模板引擎及HTML、CSS和JavaScript等技术，实现了数据的动态展示和用户交互，确保用户能够实时查看赛事数据。后端通过逻辑回归算法对历史赛事数据的训练，能够准确预测球员的表现，并进行多维度的性能分析。同时，系统集成了数据可视化工具，采用图表、趋势线和柱状图等方式，将复杂的赛事数据转化为易于理解的图形化信息，帮助用户迅速洞察关键数据和趋势。通过实时更新的数据源，系统能够为赛事管理者和球迷提供精准的统计分析与决策支持。

实验结果表明，基于机器学习的篮球赛事数据可视化系统不仅提升了数据处理的准确性和效率，也极大增强了用户的交互体验。该系统的成功实现为篮球赛事数据的智能化管理提供了一种有效的解决方案，具有广泛的应用前景。

关键词：篮球赛事；数据可视化；Django框架；预测分析

Abstract

With the rapid growth of basketball game data, traditional manual analysis methods are no longer able to meet the needs of efficient and accurate data processing. This article designs and implements a machine learning based basketball game data visualization system, aiming to improve the efficiency of basketball game data management and analysis through automated data processing, intelligent analysis methods, and intuitive visualization display. The system is mainly divided into two parts: the administrator end and the user end. The administrator side provides powerful backend data management and visualization functions, including event data management, player statistics, team data analysis, contribution evaluation, and multi-dimensional display of data; The user end, on the other hand, displays various data including player performance, match results, and match information through an easy-to-use interface, making it easy for fans to access real-time updates.

The system consists of two parts: front-end display and back-end data processing. The front-end part adopts Django's template engine and technologies such as HTML, CSS, and JavaScript to achieve dynamic display of data and user interaction, ensuring that users can view event data in real time. The backend uses logistic regression algorithm to train historical event data, accurately predicting player performance and conducting multi-dimensional performance analysis. At the same time, the system integrates data visualization tools, using charts, trend lines, and bar charts to transform complex event data into easily understandable graphical information, helping users quickly gain insights into key data and trends. Through real-time updated data sources, the system can provide accurate statistical analysis and decision support for event managers and fans.

The experimental results show that the basketball game data visualization system based on machine learning not only improves the accuracy and efficiency of data processing, but also greatly enhances the user's interactive experience. The successful implementation of this system provides an effective solution for the intelligent management of basketball game data and has broad application prospects.

Keywords: Basketball tournament; Data visualization; Django framework; Predictive analysis

1  绪  论

1.1 研究背景与意义

基于机器学习的篮球赛事数据可视化系统的研究背景源于篮球运动在全球范围内的广泛受欢迎程度以及数据分析在体育领域日益重要的角色。随着技术的进步，尤其是数据采集和分析技术的快速发展，篮球比赛中产生的数据量急剧增加，包括比赛统计、球员表现、战术分析等多种信息。这些数据的有效管理与可视化不仅能够帮助教练和球队做出更科学的决策，还为球迷和媒体提供了丰富的信息资源，增强了观赛体验。然而，面对海量的数据，如何将其转化为易于理解和分析的信息仍然是一个挑战。传统的数据呈现方式往往缺乏直观性和交互性，因此开发一个篮球赛事数据可视化系统显得尤为重要。

该系统通过先进的数据可视化技术，将复杂的篮球赛事数据以图形化的方式呈现，帮助用户快速获取关键信息和洞察。同时，利用逻辑回归算法，系统能够从历史数据中挖掘潜在规律，进行准确的预测和分析，提升数据的价值。爬虫技术的引入使得实时数据获取变得更加高效和便捷，能够自动化提取最新的比赛数据和相关新闻，为后续的数据分析提供丰富的信息基础。

研究基于机器学习的篮球赛事数据可视化系统的意义不仅在于提升数据的可读性和可用性，更在于推动篮球运动的发展。通过提供实时、准确的赛事数据和分析，教练和球员能够更好地制定训练计划和比赛策略，提升整体竞技水平。同时，球迷也能通过系统获取更深入的赛事分析和评论，增强对比赛的理解和参与感。这种系统的开发不仅是技术的应用，更是对篮球文化和体育精神的积极推动，具有重要的社会价值和应用前景。

1.2 国内外现状研究

基于机器学习的篮球赛事数据可视化系统的研究在国内外都得到了广泛的关注，随着数据科学、人工智能和信息技术的迅猛发展，相关领域的研究逐渐深入。在国外，许多专业篮球联盟如NBA和NCAA已经建立了成熟的数据分析体系，利用数据可视化技术来分析比赛数据和球员表现。例如，NBA的官方统计网站提供了丰富的实时数据和图表，通过交互式的可视化工具，用户可以直观地查看球员的得分、助攻、篮板等多种统计信息，并通过数据分析为球队的战术决策提供支持。此外，像SportsVU这样的系统，利用高科技摄像头捕捉比赛中的每一个动作，生成详细的运动轨迹和球员互动数据，帮助教练和分析师更好地理解比赛动态。

在学术研究方面，许多国外研究者探索了数据可视化与机器学习的结合。例如，研究者们运用逻辑回归、支持向量机等算法，分析历史比赛数据，以预测比赛结果和球员表现。这些研究不仅注重数据的可视化呈现，还强调数据背后的分析价值，为实际应用提供了理论支持。

在国内，篮球赛事数据可视化的研究和实践也在不断发展。近年来，随着CBA（中国男子篮球职业联赛）的发展，许多高校和研究机构开始关注篮球数据的分析与可视化。例如，北京体育大学的研究团队开发了一种基于数据挖掘的篮球比赛分析系统，该系统结合数据可视化技术，能够实时展示比赛数据，帮助教练团队制定战术。同时，一些体育科技公司如“懂球帝”等，利用数据可视化技术为用户提供赛事分析、球员数据和实时比分等信息，增强了球迷的观赛体验。

总体来看，国内外在篮球赛事数据可视化的研究中，虽在技术应用和数据分析方法上已有所突破，但仍面临数据整合、实时更新和用户体验等挑战。未来，随着技术的不断进步，篮球赛事数据可视化系统将更加智能化和人性化，能够为各类用户提供更为精准的服务与支持。

2 相关技术介绍

2.1  Python语言

在篮球赛事数据可视化系统的开发中，使用到的关键技术是Python语言。Python作为一种高级、通用、解释型编程语言，具有简洁、易读、易学的特点，适合快速开发和易维护。在系统开发过程中，Python语言的灵活性和丰富的库能够快速实现各种功能模块，处理复杂业务逻辑，同时能够保证系统的稳定性和可扩展性。Python语言也具有较高的社区活跃度和开发资源，为系统的持续优化和升级提供了可靠的基础。通过使用Python语言，篮球赛事数据可视化系统能够快速、高效地实现各项功能需求，满足赛事数据管理的核心要求。

2.2  Django框架

篮球赛事数据可视化系统的开发中采用了Django框架。Django是一个基于Python的高级Web应用程序框架，提供了许多开箱即用的功能和工具，包括强大的URL路由、模型-视图-模板（MVT）设计模式、自动化管理界面等。通过使用Django框架可以快速搭建稳定、安全、高效的Web应用程序，并且可以遵循最佳实践进行开发，提高开发效率和代码质量。Django框架还提供了丰富的第三方插件和社区支持，为系统的功能拓展和优化提供了便利。通过整合Django框架，篮球赛事数据可视化系统得以快速搭建，并具备良好的可维护性和扩展性，满足赛事数据管理的复杂需求。

2.3  MVC模型

篮球赛事数据可视化系统采用MVC模型作为设计架构，将应用程序分为模型、视图和控制器三部分。模型处理数据逻辑，视图展示数据，控制器处理用户输入和业务逻辑，实现数据、展示和控制的分离，提高可维护性和可扩展性。模型与视图解耦使系统易修改，控制器分离业务逻辑和用户交互，降低耦合度，提高灵活性和可靠性。MVC模型使系统更易维护和更新，为篮球赛事数据可视化系统提供了良好的架构基础。

2.4  B/S体系结构

篮球赛事数据可视化系统采用B/S体系结构，用户通过浏览器访问前端界面，服务器端负责处理业务逻辑和数据存储，实现跨平台和跨设备的访问。该架构简化了系统部署和更新过程，提高了系统的可访问性和易用性，减少了用户端的资源占用。同时，B/S体系结构具有良好的扩展性和安全性，能够有效管理用户权限和保护数据安全，为篮球赛事数据可视化系统的稳定运行和用户体验提供了可靠保障。

2.5  MySQL数据库

篮球赛事数据可视化系统的开发中采用了MySQL数据库作为数据存储平台。MySQL是一种流行的开源关系型数据库管理系统，具有稳定性高、性能优异、易用性强等特点，适合用于存储大量结构化数据。通过使用MySQL数据库，系统可以高效地存储和管理赛事数据、场均篮板、场均助攻等关键数据，实现数据的安全性和可靠性。通过整合MySQL数据库，篮球赛事数据可视化系统能够实现数据的高效管理和快速检索，为赛事数据管理提供可靠的数据支持。

3 系统分析

系统分析是对系统开发的可行性进行研究，分析功能需求以确保系统满足用户期望。系统用例设计将明确定义系统与外部用户的交互场景，系统流程规划则细化系统内部功能流程，确保系统各模块协调工作。通过系统分析，可以建立清晰的系统框架，明确系统目标和功能，为系统开发和实施奠定基础。

3.1  可行性分析

3.1.1 技术可行性

采用Python语言、Django框架和MySQL数据库构建篮球赛事数据可视化系统具有较高的可行性。Python作为流行的编程语言，具有强大的生态系统和丰富的库支持，适合快速开发和易维护。Django框架提供了快速开发和强大功能，可加快系统搭建速度，而MySQL作为稳定可靠的数据库，能够满足系统的数据存储和管理需求，保证数据安全和稳定性。

3.1.2经济可行性

采用开源技术栈搭建系统有助于降低开发成本，减少软件许可费用。同时，篮球赛事数据可视化系统的建设和应用能够提高管理效率、优化决策过程，提升球队竞争力。

3.1.3社会可行性

基于机器学习的篮球赛事数据可视化系统在社会可行性方面具有重要意义。它满足了球迷和专业人士对实时数据和深入分析的需求，提升了观赛体验。该系统还为年轻运动员和教练提供了学习工具，促进他们对表现和策略的理解，推动篮球运动的普及。其应用不仅限于职业联赛，还可扩展到青少年和社区活动，激励更多人参与运动，增强社会凝聚力。因此，这一系统不仅提升了比赛的专业性和娱乐性，还对社会文化的发展产生了积极影响。

因此，从技术、经济和社会方面来看，构建篮球赛事数据可视化系统具有较高的可行性，能够带来多方面的益处。

3.2  系统功能分析

3.2.1  功能性分析

篮球赛事数据可视化系统主要分为登录用户和管理员这两大角色。具体功能分析如下：

（1）登录用户功能模块：

登录与注册：登录用户需先通过注册页面填写相关信息进行账号注册，注册成功后即可使用账号和密码登录系统。登录后，用户将能够享受更多个性化服务。

首页：首页是用户进入系统的首要界面，展示了最新的篮球资讯、赛事预告、精彩瞬间等内容。通过逻辑回归算法，系统能够根据用户的浏览历史、兴趣爱好等信息，智能推荐相关内容，提升用户体验。

公告信息：公告信息模块用于发布系统更新、赛事变动、活动通知等重要信息。登录用户能够实时查看这些公告，确保不会错过任何重要信息。

篮球资讯：篮球资讯模块提供了丰富的篮球新闻、球员动态、球队分析等内容。登录用户可以根据自己的兴趣选择关注的篮球资讯，系统将自动推送相关资讯，帮助用户及时了解篮球界的最新动态。

赛事数据：赛事数据模块是系统的核心功能之一。通过逻辑回归算法，系统能够实时分析比赛数据，如比分、球员表现、球队战术等，并以图表、曲线等形式进行可视化展示。登录用户可以根据需求定制数据视图，深入了解比赛细节，为赛事分析、预测提供有力支持。

我的账户与个人中心：

我的账户模块允许登录用户查看和管理自己的账户信息，如修改密码、绑定邮箱等。个人中心则包含了个人首页、评论管理、收藏等子模块。

个人首页展示了用户的个人信息、浏览历史、关注列表等内容，帮助用户了解自己的使用习惯。

评论管理模块允许用户查看和管理自己在系统中的评论记录，包括对其他用户发布的资讯、评论进行点赞、回复等操作。

收藏模块则用于保存用户感兴趣的资讯、数据视图等内容，方便用户随时查阅。

（2）管理员功能模块：

登录：管理员通过输入用户名和密码进行登录，验证成功后进入系统后台。系统确保登录过程的安全性，采用加密传输和身份验证机制。

后台首页：后台首页展示系统的核心信息和概览。管理员可以快速了解系统状态和赛事概况。

系统用户管理：系统用户管理模块允许管理员创建、编辑和删除系统用户，分配用户角色和权限。管理员可以监控用户活动，确保系统安全。

赛事数据管理：赛事数据管理模块是系统的核心，管理员可以导入、导出和编辑赛事数据，包括比赛结果、球员表现、球队统计等。系统支持数据清洗、预处理和逻辑回归算法的应用，以提高数据准确性和分析效率。

场均篮板管理：场均篮板管理模块允许管理员查看和编辑各球队的场均篮板数据，包括进攻篮板和防守篮板。管理员可以通过可视化图表分析球队篮板能力，为战术调整提供数据支持。

场均助攻管理：场均助攻管理模块展示各球队的场均助攻数据，管理员可以分析球员之间的配合和传球效率。通过可视化工具，管理员可以快速识别助攻能力强的球员和团队。

贡献度管理：贡献度管理模块评估球员在比赛中的综合表现，包括得分、篮板、助攻、抢断等多维度数据。管理员可以设置权重和算法，计算球员的贡献度排名，为球队选拔和训练提供参考。

球队数据管理：球队数据管理模块允许管理员查看和编辑球队的基本信息、历史战绩、球员名单等。管理员可以通过可视化界面分析球队整体实力和发展趋势。

系统管理（轮播图）：系统管理模块包括轮播图设置，管理员可以上传和管理轮播图内容，展示赛事亮点、球队风采和最新资讯。轮播图提升系统界面的吸引力和用户体验。

公告信息管理：公告信息管理模块允许管理员发布和编辑系统公告，通知用户关于赛事更新、系统维护等重要信息。管理员可以设置公告的显示顺序和有效期。

资源管理（篮球资讯、资讯分类）：资源管理模块包括篮球资讯和资讯分类管理。管理员可以发布和编辑篮球相关资讯，包括赛事报道、球员动态、战术分析等。管理员还可以创建和管理资讯分类，方便用户查找和浏览内容。

3.2.2  非功能性分析

非功能性分析旨在评估系统的非功能需求和性能要求。通过对性能、可靠性、安全性、可用性和扩展性等方面进行评估，确保平台能够满足用户和系统运行的要求。具体如下：

表2-1篮球赛事数据可视化系统非功能需求表

需求类型	描述
性能	系统应具有高性能，能够快速响应用户请求，保持稳定的性能水平，支持高并发访问和大规模数据处理。
可靠性	系统应具有高可靠性，确保系统稳定运行，防止系统故障和数据丢失，提供数据备份和恢复机制。
安全性	系统应具有高安全性，保护用户隐私信息和数据安全，采用加密传输技术、访问控制和身份验证机制。
可用性	系统应具有高可用性，保证系统全天候运行，最大限度减少系统故障和维护时间，提供灾备和故障转移功能。
易用性	系统应具有良好的易用性，用户界面设计友好，操作简单直观，提供清晰的指导和帮助文档。
可维护性	系统应具有良好的可维护性，易于维护和升级，提供模块化和结构化代码，方便开发人员进行维护和修改。
可扩展性	系统应具有良好的可扩展性，支持新增功能和模块的集成，具备良好的架构设计和扩展性能。

3.3  系统用例分析

系统用例分析是对系统中各个功能模块的用户需求和行为进行分析，以识别和描述不同的用户用例。通过系统用例分析，可以深入了解用户在平台上的操作流程和交互方式，为系统设计和开发提供指导，并确保平台能够满足用户的需求和期望。

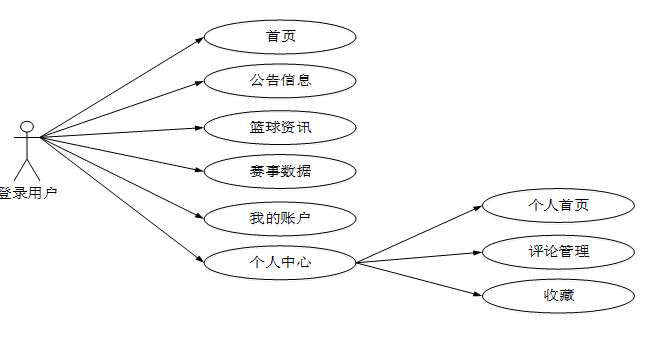

（1）登录用户角色用例图如下图所示。

图3-1 登录用户角色用例图

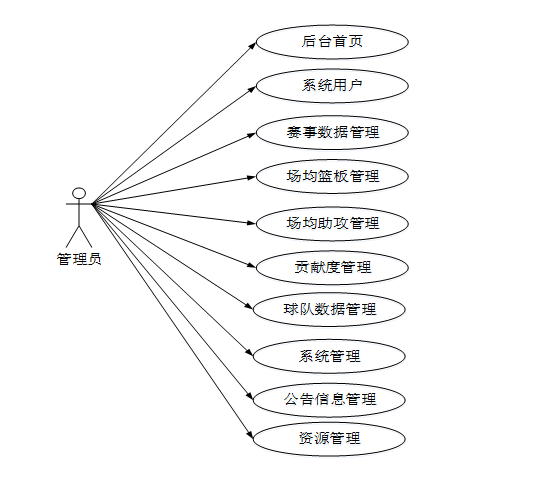

（2）管理员角色用例图如下图所示。

图3-2 管理员角色用例图

3.4系统流程分析

3.4.1程序操作流程

用户访问系统，可以选择进行注册或登录操作。注册成功后，用户可以使用注册的账号登录系统。登录后的用户可以进入系统功能界面，使用自己权限内的功能操作。程序操作流程图如下图所示。

图3-3 程序操作流程图

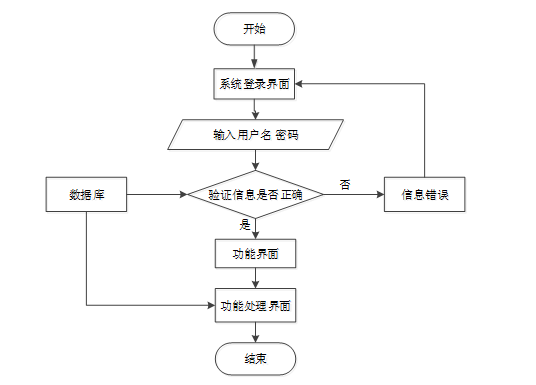

3.4.2登录流程

用户访问系统，进入登录页面页面，入其用户名和密码，后端服务接收登录请求，验证用户提供的用户名和密码是否匹配数据库中存储的信息，验证通过即可登录成功。登录流程图如下图所示。

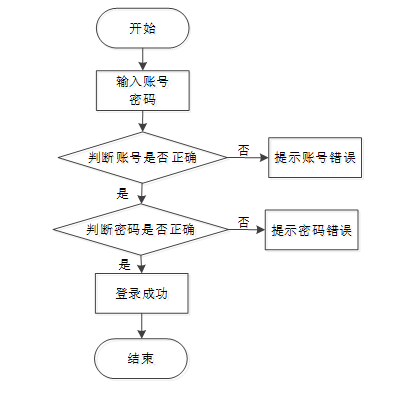

图3-4 登录流程图

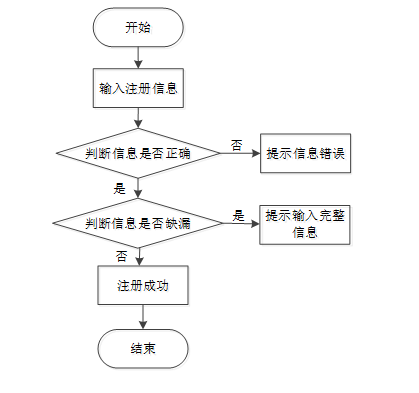

3.4.3注册流程

未有账号的用户可进入注册界面进行注册操作，填写注册表格，包括用户名、密码、电子邮件等必要信息。后台系统验证并保存用户提交的信息。分配唯一用户标识符。注册成功后，用户可以使用账号密码进行登录。用户注册流程图如下图所示。

图3-5注册流程图

3.5逻辑回归算法分析

篮球赛事数据可视化系统中的逻辑回归算法利用统计学中的概率分类方法来分析球员和球队的表现，进而做出是否推荐某个球员或球队的决策。在这个系统中，逻辑回归算法的核心思想是通过最大化似然函数来估计参数，使得给定数据集中实际观测到的分类结果出现的概率最大。这一过程通常基于一组球员与赛事相关的特征数据，如得分、助攻、篮板、投篮命中率、球员的互动数据（点击、点赞、收藏、评论等），这些特征直接影响到推荐系统的输出。具体而言，逻辑回归通过构建一个数学模型，将球员和赛事的特征映射到一个概率值上。通过训练模型，系统能够根据历史数据的表现，学习到每个特征的权重，从而对未来的数据进行预测。例如，系统会计算每个球员在某场比赛中的表现，并根据用户与这些球员相关的互动数据（如点击、点赞、评论等）来推测该球员的受欢迎程度和观赛吸引力。逻辑回归算法通过调整模型参数，最大化观察到的分类结果的概率，使得最终的推荐结果更加精确。在逻辑回归模型中，通过S型函数（即逻辑函数或Sigmoid函数）对特征进行映射，将结果转化为概率值。该概率值决定了某个球员或球队是否应该推荐给用户。如果概率值超过某个阈值，系统将认为该球员或球队对用户有较高的推荐价值，反之则不会推荐。这样，逻辑回归算法不仅能够分析赛事数据中的关键特征，还能根据用户的互动行为与兴趣，动态调整推荐内容，提高推荐的精准度和个性化水平。

总之，逻辑回归算法通过对篮球赛事数据和用户行为特征的深入分析，结合最大化似然估计和S型函数的概率输出，能够为用户提供精准的推荐系统。这个方法不仅在提升用户体验方面发挥了重要作用，还能为赛事分析、球员推荐和球队表现评估提供有力的数据支持。

3.6  爬虫技术分析

篮球赛事数据可视化系统的核心在于利用爬虫技术高效地获取和展示篮球赛事的数据，以帮助用户更好地理解比赛动态和球员表现。该系统首先确定了多个数据源，包括篮球官方网站、体育新闻网站和社交媒体，以确保所收集数据的全面性和准确性。接着，开选择适合的爬虫框架，通过编写爬虫脚本发送HTTP请求来抓取网页内容，并使用解析库提取所需的数据，例如比赛结果、球员统计和球队排名。这些抓取到的数据随后会被结构化存储在数据库中，如MySQL，以便于后续的分析和可视化处理。

为了保持数据的实时性，系统设计了定时更新机制，定期抓取最新的赛事信息，确保用户获取到的信息是最新的。在数据可视化方面，系统使用图表和曲线图来直观展示赛事数据，包括比赛结果、得分趋势和球员表现等，采用图形化工具，使数据更具可读性。同时，系统还实现了用户交互功能，允许用户根据不同的时间范围、球队和球员动态调整可视化内容，增强用户的参与感。此外，系统提供多维度的分析视角，帮助用户从不同的角度理解比赛状况，并优化了移动端的展示，确保用户在各种设备上都能方便地访问赛事数据。通过这些功能，篮球赛事数据可视化系统不仅提高了数据的获取效率，也丰富了用户的观看体验，成为篮球爱好者获取信息的重要平台。

3.7本章小结

本章重点在对系统进行了可行性、功能需求、系统用例、系统流程分析、逻辑回归算法分析及爬虫技术分析，旨在明确系统的功能要求。这些分析为系统的开发和测试提供了指导和标准，确保系统设计和实施符合用户需求。通过详细的分析，可以有效规划系统功能的实现方式，提供清晰的指引。同时，这些分析也有助于确保代码实现的质量和系统的稳定性，为系统的顺利上线和运行奠定基础。

4  系统总体设计

系统总体设计包括系统架构、数据库设计、用户界面设计等方面。通过三层架构模式，确保系统的可靠性和可扩展性。设计规范化的数据库结构，以存储和管理用户数据等信息。同时，注重用户界面的友好性和易用性，提供便捷的功能操作和良好的用户体验。总体设计的目标是实现一个稳定、安全、高效的系统，满足用户的需求。

4.1  系统架构设计

在系统架构设计中，我将确定系统的整体结构和组件之间的关系。这包括选择适当的架构风格，划分系统的层次结构，并定义各个模块的职责和交互方式。架构图如下图所示。

图4-1系统架构设计图

表示层（Presentation Layer）：负责与用户进行交互，将系统的功能和数据以易于理解和操作的方式展示给用户。通常包括用户界面、页面设计和用户输入验证等。

业务逻辑层（Business Logic Layer）：处理系统的核心业务逻辑，包括对用户请求的处理、业务规则的执行以及数据的处理和转换。它独立于表现层和数据层，实现了业务逻辑的封装和复用。

数据层（Data Layer）：负责数据的存储、访问和管理，包括数据库和持久化机制。数据层提供了对数据的增删改查操作，并与业务逻辑层进行交互，使系统能够有效地存储和检索数据。

这三个层次相互独立，通过明确的接口和协议进行通信，实现了系统的模块化和可扩展性。表现层负责将用户的请求传递给业务逻辑层，业务逻辑层处理请求并返回结果，最后数据层负责与数据库交互并提供数据支持。这种分层架构有助于实现系统的可维护性、灵活性和可测试性。

4.2  系统功能模块设计

通过整体功能模块设计，我将根据需求分析的结果，将系统的功能划分为不同的模块。每个模块负责实现特定的功能，并与其他模块进行协作。我们将详细定义每个模块的输入、输出、处理逻辑和相互依赖关系。具体的功能模块图如图4-2所示。

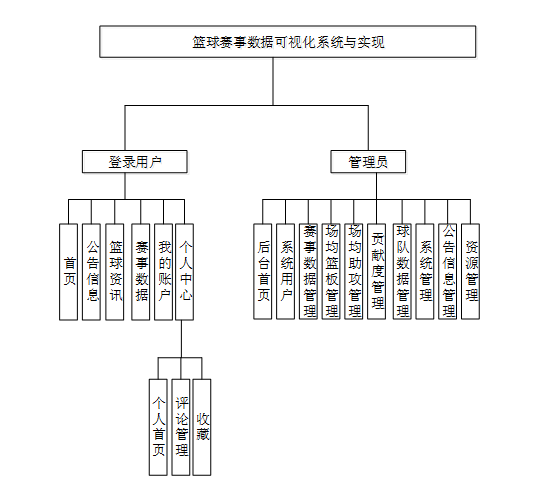

图4-2 系统功能模块图

4.3  数据库设计

数据库设计是系统开发中至关重要的一环，它涉及到数据的组织、存储和管理。在数据库设计中，我将根据系统的需求设计数据库的概念结构和逻辑结构，包括定义实体、属性、关系和约束等。

4.3.1  数据流程分析

顶层数据流是指系统与外部实体之间的数据流动，描述了系统的整体数据流。在篮球赛事数据可视化系统中，顶层数据流包括登录用户查看赛事数据、提交评论等。

系统的顶层数据流图如下图所示。

图4-3系统数据流图（顶层）

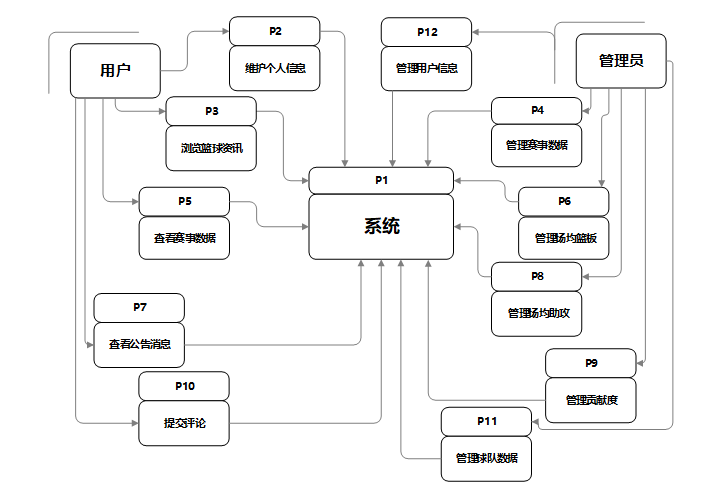

底层数据流程图是对顶层数据流程图的细化，系统的底层数据流图如下图所示。

图4-4系统数据流图（底层）

4.3.2  数据库概念结构设计

数据库概念结构设计主要涉及数据库的实体和实体之间的关系。通过实体-关系模型或者其他适当的模型，我将定义系统中涉及的各个实体以及它们之间的联系。下面我将罗列主要的实体属性图和系统E-R图。

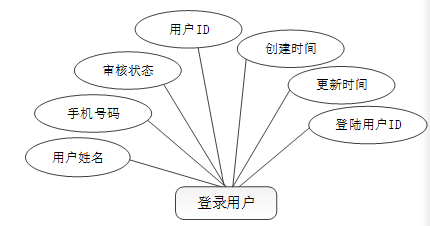

1. 登录用户实体属性如下图所示。

图4-5 登录用户实体属性图

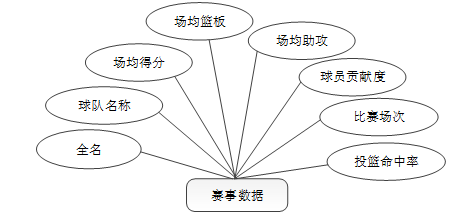

1. 赛事数据实体属性如下图所示。

图4-6 赛事数据实体属性图

1. 球队数据实体属性如下图所示。

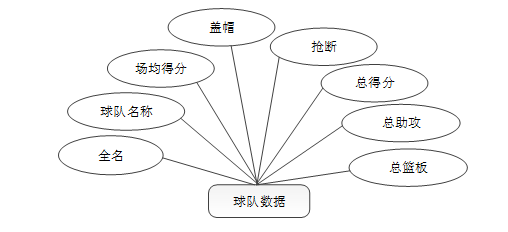

图4-7 球队数据实体属性图

1. 场均助攻实体属性如下图所示。

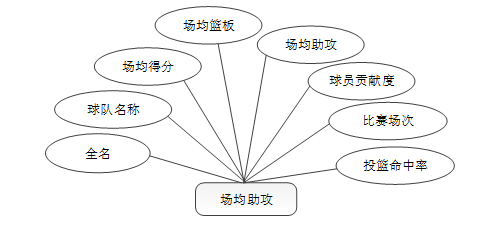

图4-8 场均助攻实体属性图

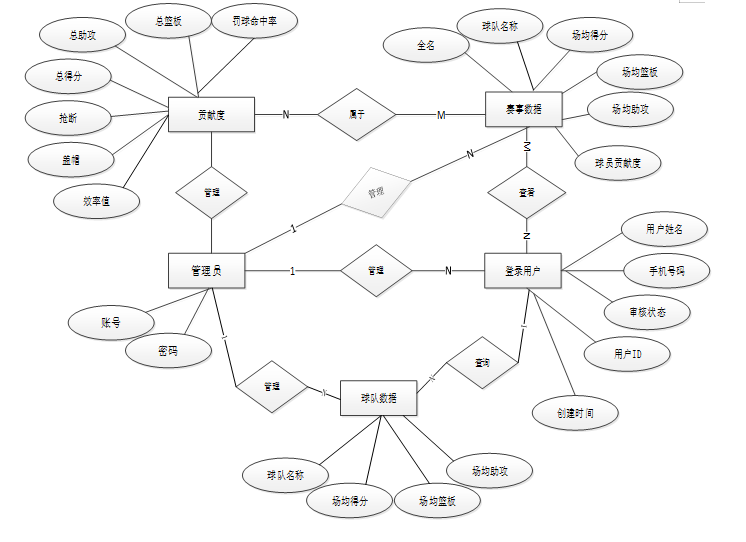

下面是整个篮球赛事数据可视化系统中主要的数据库表总E-R实体关系图。

图4-9 系统总E-R关系图

4.3.3  数据库逻辑结构设计

数据库逻辑结构设计则是在概念结构的基础上，进行具体的数据库表设计。我们将定义每个表的结构、字段和约束，并建立表与表之间的关系。

表access_token (登陆访问时长)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	token_id	int	10	0	N	Y		临时访问牌ID
2	token	varchar	64	0	Y	N		临时访问牌
3	info	text	65535	0	Y	N
4	maxage	int	10	0	N	N	2	最大寿命：默认2小时
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	user_id	int	10	0	N	N	0	用户编号:

表article (文章：用于内容管理系统的文章)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	article_id	mediumint	8	0	N	Y		文章id：[0,8388607]
2	title	varchar	125	0	N	Y		标题：[0,125]用于文章和html的title标签中
3	type	varchar	64	0	N	N	0	文章分类：[0,1000]用来搜索指定类型的文章
4	hits	int	10	0	N	N	0	点击数：[0,1000000000]访问这篇文章的人次
5	praise_len	int	10	0	N	N	0	点赞数
6	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
8	source	varchar	255	0	Y	N		来源：[0,255]文章的出处
9	url	varchar	255	0	Y	N		来源地址：[0,255]用于跳转到发布该文章的网站
10	tag	varchar	255	0	Y	N		标签：[0,255]用于标注文章所属相关内容，多个标签用空格隔开
11	content	longtext	2147483647	0	Y	N		正文：文章的主体内容
12	img	varchar	255	0	Y	N		封面图
13	description	text	65535	0	Y	N		文章描述

表article_type (文章分类)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	type_id	smallint	5	0	N	Y		分类ID：[0,10000]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]决定分类显示的先后顺序
3	name	varchar	16	0	N	N		分类名称：[2,16]
4	father_id	smallint	5	0	N	N	0	上级分类ID：[0,32767]
5	description	varchar	255	0	Y	N		描述：[0,255]描述该分类的作用
6	icon	text	65535	0	Y	N		分类图标：
7	url	varchar	255	0	Y	N		外链地址：[0,255]如果该分类是跳转到其他网站的情况下，就在该URL上设置
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	parent	varchar	64	0	Y	N		父级菜单
8	parent_sort	int	10	0	N	N	0	父级菜单排序
9	position	varchar	32	0	Y	N		位置：
10	mode	varchar	32	0	N	N	_blank	跳转方式：
11	add	tinyint	3	0	N	N	1	是否可增加：
12	del	tinyint	3	0	N	N	1	是否可删除：
13	set	tinyint	3	0	N	N	1	是否可修改：
14	get	tinyint	3	0	N	N	1	是否可查看：
15	field_add	text	65535	0	Y	N		添加字段：
16	field_set	text	65535	0	Y	N		修改字段：
17	field_get	text	65535	0	Y	N		查询字段：
18	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
19	table_nav	varchar	500	0	Y	N		跨表导航：
20	option	text	65535	0	Y	N		配置：
21	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
22	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表average_assists_per_game (场均助攻)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	average_assists_per_game_id	int	10	0	N	Y		场均助攻ID
2	full_name	varchar	64	0	Y	N		全名
3	team_name	varchar	64	0	Y	N		球队名称
4	average_score_per_game	double	9	2	Y	N	0.00	场均得分
5	average_rebounds_per_game	double	9	2	Y	N	0.00	场均篮板
6	average_assists_per_game	double	9	2	Y	N	0.00	场均助攻
7	player_contribution	double	9	2	Y	N	0.00	球员贡献度
8	match_sessions	double	9	2	Y	N	0.00	比赛场次
9	shooting_accuracy	double	9	2	Y	N	0.00	投篮命中率
10	free_throw_shooting_percentage	double	9	2	Y	N	0.00	罚球命中率
11	total_rebounds	double	9	2	Y	N	0.00	总篮板
12	total_assists	double	9	2	Y	N	0.00	总助攻
13	total_score	double	9	2	Y	N	0.00	总得分
14	steal_the_ball	double	9	2	Y	N	0.00	抢断
15	block_a_shot	double	9	2	Y	N	0.00	盖帽
16	efficiency_value	double	9	2	Y	N	0.00	效率值
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表average_rebounds_per_game (场均篮板)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	average_rebounds_per_game_id	int	10	0	N	Y		场均篮板ID
2	full_name	varchar	64	0	Y	N		全名
3	team_name	varchar	64	0	Y	N		球队名称
4	average_score_per_game	double	9	2	Y	N	0.00	场均得分
5	average_rebounds_per_game	double	9	2	Y	N	0.00	场均篮板
6	average_assists_per_game	double	9	2	Y	N	0.00	场均助攻
7	player_contribution	double	9	2	Y	N	0.00	球员贡献度
8	match_sessions	double	9	2	Y	N	0.00	比赛场次
9	shooting_accuracy	double	9	2	Y	N	0.00	投篮命中率
10	free_throw_shooting_percentage	double	9	2	Y	N	0.00	罚球命中率
11	total_rebounds	double	9	2	Y	N	0.00	总篮板
12	total_assists	double	9	2	Y	N	0.00	总助攻
13	total_score	double	9	2	Y	N	0.00	总得分
14	steal_the_ball	double	9	2	Y	N	0.00	抢断
15	block_a_shot	double	9	2	Y	N	0.00	盖帽
16	efficiency_value	double	9	2	Y	N	0.00	效率值
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表code_token

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	code_token_id	int	10	0	N	Y
2	token	varchar	255	0	Y	N
3	code	varchar	255	0	Y	N		验证码
4	expire_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	失效时间
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表comment (评论)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	comment_id	int	10	0	N	Y		评论ID：
2	user_id	int	10	0	N	N	0	评论人ID：
3	reply_to_id	int	10	0	N	N	0	回复评论ID：空为0
4	content	longtext	2147483647	0	Y	N		内容：
5	nickname	varchar	255	0	Y	N		昵称：
6	avatar	varchar	255	0	Y	N		头像地址：[0,255]
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
9	source_table	varchar	255	0	Y	N		来源表：
10	source_field	varchar	255	0	Y	N		来源字段：
11	source_id	int	10	0	N	N	0	来源ID：

表contribution_degree (贡献度)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	contribution_degree_id	int	10	0	N	Y		贡献度ID
2	full_name	varchar	64	0	Y	N		全名
3	team_name	varchar	64	0	Y	N		球队名称
4	average_score_per_game	double	9	2	Y	N	0.00	场均得分
5	average_rebounds_per_game	double	9	2	Y	N	0.00	场均篮板
6	average_assists_per_game	double	9	2	Y	N	0.00	场均助攻
7	player_contribution	double	9	2	Y	N	0.00	球员贡献度
8	match_sessions	double	9	2	Y	N	0.00	比赛场次
9	shooting_accuracy	double	9	2	Y	N	0.00	投篮命中率
10	free_throw_shooting_percentage	double	9	2	Y	N	0.00	罚球命中率
11	total_rebounds	double	9	2	Y	N	0.00	总篮板
12	total_assists	double	9	2	Y	N	0.00	总助攻
13	total_score	double	9	2	Y	N	0.00	总得分
14	steal_the_ball	double	9	2	Y	N	0.00	抢断
15	block_a_shot	double	9	2	Y	N	0.00	盖帽
16	efficiency_value	double	9	2	Y	N	0.00	效率值
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表event_data (赛事数据)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	event_data_id	int	10	0	N	Y		赛事数据ID
2	full_name	varchar	64	0	Y	N		全名
3	team_name	varchar	64	0	Y	N		球队名称
4	average_score_per_game	double	9	2	Y	N	0.00	场均得分
5	average_rebounds_per_game	double	9	2	Y	N	0.00	场均篮板
6	average_assists_per_game	double	9	2	Y	N	0.00	场均助攻
7	player_contribution	double	9	2	Y	N	0.00	球员贡献度
8	match_sessions	double	9	2	Y	N	0.00	比赛场次
9	shooting_accuracy	double	9	2	Y	N	0.00	投篮命中率
10	free_throw_shooting_percentage	double	9	2	Y	N	0.00	罚球命中率
11	total_rebounds	double	9	2	Y	N	0.00	总篮板
12	total_assists	double	9	2	Y	N	0.00	总助攻
13	total_score	double	9	2	Y	N	0.00	总得分
14	steal_the_ball	double	9	2	Y	N	0.00	抢断
15	block_a_shot	double	9	2	Y	N	0.00	盖帽
16	efficiency_value	double	9	2	Y	N	0.00	效率值
17	hits	int	10	0	N	N	0	点击数
18	praise_len	int	10	0	N	N	0	点赞数
19	recommend	int	10	0	N	N	0	智能推荐
20	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
21	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表hits (用户点击)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	hits_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：

表login_user (登陆用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	login_user_id	int	10	0	N	Y		登陆用户ID
2	user_name	varchar	64	0	Y	N		用户姓名
3	phone_number	varchar	16	0	Y	N		手机号码
4	examine_state	varchar	16	0	N	N	已通过	审核状态
5	user_id	int	10	0	N	N	0	用户ID
6	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
7	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表notice (公告)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	notice_id	mediumint	8	0	N	Y		公告id：
2	title	varchar	125	0	N	N		标题：
3	content	longtext	2147483647	0	Y	N		正文：
4	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
5	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表praise (点赞)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	praise_id	int	10	0	N	Y		点赞ID：
2	user_id	int	10	0	N	N	0	点赞人：
3	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
4	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	status	bit	1	0	N	N	1	点赞状态:1为点赞，0已取消

表schedule (日程管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	schedule_id	smallint	5	0	N	Y		日程ID：[0,32767]
2	content	varchar	255	0	Y	N		日程内容
3	scheduled_time	datetime	19	0	Y	N		计划时间
4	user_id	int	10	0	N	N		用户id
5	create_time	datetime	19	0	Y	N		创建时间
6	update_time	datetime	19	0	Y	N		更新时间

表score (评分)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	score_id	int	10	0	N	Y		评分ID：
2	user_id	int	10	0	N	N	0	评分人：
3	nickname	varchar	64	0	Y	N		昵称：
4	score_num	double	5	2	N	N	0.00	评分：
5	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
6	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：
7	source_table	varchar	255	0	Y	N		来源表：
8	source_field	varchar	255	0	Y	N		来源字段：
9	source_id	int	10	0	N	N	0	来源ID：

表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

表team_data (球队数据)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	team_data_id	int	10	0	N	Y		球队数据ID
2	full_name	varchar	64	0	Y	N		全名
3	team_name	varchar	64	0	Y	N		球队名称
4	average_score_per_game	double	9	2	Y	N	0.00	场均得分
5	average_rebounds_per_game	double	9	2	Y	N	0.00	场均篮板
6	average_assists_per_game	double	9	2	Y	N	0.00	场均助攻
7	player_contribution	double	9	2	Y	N	0.00	球员贡献度
8	match_sessions	double	9	2	Y	N	0.00	比赛场次
9	shooting_accuracy	double	9	2	Y	N	0.00	投篮命中率
10	free_throw_shooting_percentage	double	9	2	Y	N	0.00	罚球命中率
11	total_rebounds	double	9	2	Y	N	0.00	总篮板
12	total_assists	double	9	2	Y	N	0.00	总助攻
13	total_score	double	9	2	Y	N	0.00	总得分
14	steal_the_ball	double	9	2	Y	N	0.00	抢断
15	block_a_shot	double	9	2	Y	N	0.00	盖帽
16	efficiency_value	double	9	2	Y	N	0.00	效率值
17	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
18	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

表upload (文件上传)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	upload_id	int	10	0	N	Y		上传ID
2	name	varchar	64	0	Y	N		文件名
3	path	varchar	255	0	Y	N		访问路径
4	file	varchar	255	0	Y	N		文件路径
5	display	varchar	255	0	Y	N		显示顺序
6	father_id	int	10	0	Y	N	0	父级ID
7	dir	varchar	255	0	Y	N		文件夹
8	type	varchar	32	0	Y	N		文件类型

表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	int	10	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用|2异常|3已冻结|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证|1审核中|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证|1审核中|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	open_id	varchar	255	0	Y	N		针对获取用户信息字段
14	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：

表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

4.4  本章小结

数据库设计是系统开发中的关键步骤，通过识别实体、建立关系、设计表结构、选择主键和索引等方式，确保数据存储和管理的有效性和一致性。同时，考虑安全性和性能优化，采用合适的规范化和反规范化技术，以提高系统的响应速度和用户体验。综合以上因素，数据库设计为系统的稳定运行和高效管理提供了基础支持。

5  系统详细设计与实现

系统关键模块设计与实现是系统开发中的核心任务。通过分析需求，设计和实现关键模块，确保系统功能的完整性和稳定性。在设计过程中，需要考虑模块之间的交互和数据流动，合理选择技术和框架，并进行测试和优化，以确保关键模块的高效运行和用户满意度。

5.1  登录用户功能模块

5.1.1  前台首页

首页是用户进入系统的首要界面，展示了最新的篮球资讯、赛事预告、精彩瞬间等内容。系统能够根据用户的浏览历史、兴趣爱好等信息，智能推荐相关内容，提升用户体验。主界面展示如下图所示。

图5-1 前台首页界面图

前台首页关键代码如下：

WSGI_APPLICATION = "app.wsgi.application"

DATABASES = {

    "default": {

        "ENGINE": "django.db.backends.mysql",

        "NAME": "project93355",

        "USER": "root",

        "PASSWORD": "root",

        "HOST": "127.0.0.1",

        "PORT": "3306",

    }

}

5.1.2  用户注册

用户注册功能允许新用户创建账户，系统会收集基本信息如用户名、密码、邮箱和角色。注册过程包括填写表单、验证邮箱、设置初始密码和分配角色。管理员可以审核和激活新账户，确保用户信息的准确性和系统安全性。其界面展示如下图所示。

图5-2 用户注册界面图

用户注册的关键代码如下：

   def Register(self, ctx):

        print("===================注册=====================")

        userService = service_select("user")

        body = ctx.body

        if "username" not in body and body["username"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户名不能为空",

                }

            }, ensure_ascii=False))

        if "user_group" not in body and body["user_group"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户组不能为空",

                }

            }, ensure_ascii=False))

        if "password" not in body and body["password"] == '':

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "密码不能为空",

                }

            }, ensure_ascii=False))

        post_param = body

        post_param['nickname'] = body["nickname"] or ""

        post_param['password'] = md5hash(body["password"])

        obj = userService.Get_obj({"username": post_param['username']}, {"like": False})

        if obj:

            return ctx.response(json.dumps({

                "error": {

                    "code": 70000,

                    "message": "用户名已存在",

                }

            }, ensure_ascii=False))

        ret = {

            "error": {

                "code": 70000,

                "message": "注册失败",

            }

        }

        bl = userService.Add(post_param)

        if bl:

            ret = {

                "result": {

                    "bl": True,

                    "message": "注册成功"

                }

            }

        return ctx.response(json.dumps(ret, ensure_ascii=False))

5.1.3  用户登录

用户登录功能允许已注册用户访问系统。用户通过输入用户名和密码进行身份验证，系统对凭据进行比对，成功后进入个人首页。登录过程包括输入凭据、验证身份、设置会话状态，并提供忘记密码功能，以确保用户账户的安全性和便捷性。其界面如下图所示。

图5-3登录界面图

用户登录的关键代码如下：

 def Login(self, ctx):

        print("===================登录=====================")

        ret = {

            "error": {

                "code": 70000,

                "message": "账户不存在",

            }

        }

        body = ctx.body

        password = md5hash(body["password"]) or ""

        obj = service_select("user").Get_obj(

            {"username": body["username"]}, {"like": False}

        )

        if obj:

            user_group = service_select("user_group").Get_obj({'name': obj['user_group']}, {"like": False})

            if user_group and user_group['source_table'] != '':

                user_obj = service_select(user_group['source_table']).Get_obj({"user_id": obj['user_id']},                                                                       {"like": False})

                if user_obj['examine_state'] == '未通过':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未通过审核",

                        }

                    }

                    return ret

                if user_obj['examine_state'] == '未审核':

                    ret = {

                        "error": {

                            "code": 70000,

                            "message": "账户未审核",

                        }

                    }

                    return ret

            if obj["state"] == 1:

                if obj["password"] == password:

                    timeout = timezone.now()

                    timestamp = int(time.mktime(timeout.timetuple())) * 1000

                    token = md5hash(str(obj["user_id"]) + "_" + str(timestamp))

                    ctx.request.session[token] = obj["user_id"]

                    service_select("access_token").Add(

                        {"token": token, "user_id": obj["user_id"]}



5.1.4  篮球资讯

篮球资讯模块提供了丰富的篮球新闻、球员动态、球队分析等内容。登录用户可以根据自己的兴趣选择关注的球队或球员，系统将自动推送相关资讯，帮助用户及时了解篮球界的最新动态。在详情页可以点赞、收藏和评论。其界面如下图所示。

图5-4篮球资讯界面图

关键代码如下：

def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

return {"error": error}

result = self.service.Add(body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Add_after(ctx, result)

if res:

result = res

res = self.Events("add_after", ctx, result)

if res:

result = res

return {"result": result}

else:

return {"error": {"code": 10000, "message": "已存在"}}

5.1.5  赛事数据

用户可以查看各队的基本信息，如场均得分、场均篮板、场均助攻、球员贡献度等重要指标，帮助深入了解每支球队和球员的表现。同时，系统还提供了详细的比赛数据，包括投篮命中率、罚球命中率、总篮板、总助攻、总得分、抢断等多维度的赛事数据，用户可以通过这些数据分析球队的整体实力与个别球员的表现。为了提升用户体验，系统采用了逻辑回归算法进行数据推荐，用户可以根据个人需求输入关键词进行搜索，快速找到相关的数据和信息。此外，系统还支持下拉排序功能，用户可以根据场均得分、篮板、助攻等关键统计指标进行排序，轻松筛选出表现最佳的球队或球员。通过这些智能化的功能，用户能够更加高效地获取所需的赛事数据，进行深入分析与对比，提升观赛体验和决策支持。其界面如下图所示。

图5-5赛事数据界面图

关键代码如下：

def Get_obj(self, ctx):

query = dict(ctx.query)

config_plus = {}

if "field" in query:

field = query.pop("field")

config_plus["field"] = field

obj = self.service.Get_obj(query, obj_update(self.config, config_plus))

if self.service.error:

return {"error": self.service.error}

if obj:

self.interact_obj(ctx, obj)

return {"result": {"obj": obj}}

5.1.6  评论管理

用户可以在该板块管理和编辑自己在各个页面下的评论，支持删除、修改操作，维护良好的社区环境。其界面如下图所示。

图5-6评论管理界面图

关键代码如下：

def Get_obj(self, ctx):

query = dict(ctx.query)

config_plus = {}

if "field" in query:

field = query.pop("field")

config_plus["field"] = field

obj = self.service.Get_obj(query, obj_update(self.config, config_plus))

if self.service.error:

return {"error": self.service.error}

if obj:

self.interact_obj(ctx, obj)

return {"result": {"obj": obj}}

5.2  后台管理功能模块

5.2.1  赛事数据管理

赛事数据管理模块包括赛事数据列表和赛事数据添加两大核心功能。在赛事数据列表中，管理员可以查看详细的赛事统计数据，涵盖球队全名、场均得分、场均篮板、场均助攻以及球员贡献度等信息。该模块支持通过输入球队全名或球队名称进行精确查询，并提供删除操作以维护数据的准确性和时效性。此外，管理员还可以下载导入文档，批量处理赛事数据，并生成直观的可视化数据统计图表，以便于分析和展示。对于新增赛事，管理员可以通过赛事录入功能快速添加新的比赛记录，只需填写球队名称、比赛时间、地点等基本信息即可完成录入。其界面如下图所示。

图5-7赛事数据管理界面图

赛事数据的关键代码如下：

def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

return {"error": error}

result = self.service.Add(body, self.config)

if self.service.error:

return {"error": self.service.error}

res = self.Add_after(ctx, result)

if res:

result = res

res = self.Events("add_after", ctx, result)

if res:

result = res

return {"result": result}

else:

return {"error": {"code": 10000, "message": "已存在"}}

5.2.2  场均篮板管理

场均篮板管理模块涵盖场均篮板列表和场均篮板添加两大核心功能。在场均篮板列表中，管理员可以查看详细的场均篮板统计数据，支持按球队、球员或时间段进行灵活筛选查询。系统提供趋势分析功能，通过图表直观展示场均篮板的变化趋势，辅助管理员制定针对性策略。可以通过输入球员全名或球队名称进行精确查询，并执行删除操作以维护数据的准确性和时效性。此外，该模块还允许下载导入文档，便于批量处理数据，并能生成可视化的数据统计图表，为数据分析提供有力支持。对于新增记录，管理员可以通过场均篮板添加功能录入新的场均篮板数据，确保数据库内容的实时更新。这种设计不仅简化了数据管理流程，还提升了系统的可靠性和用户体验，为篮球赛事的数据分析提供了强大的工具。其界面如下图所示。

图5-8场均篮板管理界面图

关键代码如下：

def Add(self, ctx):

body = ctx.body

unique = self.config.get("unique")

obj = None

if unique:

qy = {}

for i in range(len(unique)):

key = unique[i]

qy[key] = body.get(key)

obj = self.service.Get_obj(qy)

if not obj:

error = self.Add_before(ctx)

if error["code"]:

return {"error": error}

error = self.Events("add_before", ctx, None)

if error["code"]:

5.2.3  场均助攻管理

场均助攻管理涵盖场均助攻列表和场均助攻添加两大核心功能。管理员可以通过这一模块深入分析球员之间的配合和传球效率。借助可视化工具，管理员能够快速识别出助攻能力突出的球员和团队，进而优化战术安排。该模块支持通过输入球员全名或球队名称进行精确查询，同时具备删除操作功能，以维护数据的准确性和时效性。此外，管理员还可以下载导入文档，以便于批量处理数据，并生成可视化的数据统计图表，为深入的数据分析提供有力支持。这一模块不仅提升了数据管理的效率，也为球队的整体表现分析提供了重要依据。其界面如下图所示。

图5-9场均助攻管理界面图

5.2.4  球队数据管理

球队数据管理模块涵盖球队数据列表和球队数据添加两大核心功能，允许管理员全面查看和编辑球队的基本信息、历史战绩及球员名单等详细内容。通过直观的可视化界面，管理员能够分析球队的整体实力和发展趋势，为决策提供科学依据。该模块支持通过输入球队全名或球队名称进行精确查询，并提供删除操作以维护数据的准确性和时效性。此外，管理员还可以下载导入文档，批量处理球队数据，并生成包含总篮板、总助攻、总得分、抢断和盖帽相关统计的柱状图等可视化的数据统计图表，便于深入分析和展示。新增球队信息时，管理员可以通过球队数据添加功能轻松录入球队的基本资料、历史战绩和球员名单，简化了数据管理流程。其界面如下图所示。

图5-10球队数据管理界面图

5.2.5  系统管理

系统管理中的轮播图模块为管理员提供了全面的控制工具，以优化网站首页的视觉展示和用户体验。该模块支持图片上传功能，允许管理员上传高质量的图片作为首页轮播图，吸引用户关注并提升网站的专业形象。管理员可以灵活调整轮播图的显示顺序，确保重要信息和活动优先展示，从而引导用户的视线和兴趣点。此外，每张轮播图都可以配置对应的链接，将用户直接引导至相关页面或活动详情，增加页面访问深度和用户参与度。其界面如下图所示。

图5-11系统管理界面图

5.2.6  公告消息管理

公告信息管理模块为管理员提供了便捷的工具来撰写、发布、编辑和删除重要的公告信息，如系统维护通知、活动预告等。管理员可以通过直观的界面轻松创建新的公告，确保用户及时获取关键信息。对于已发布的公告，管理员可以随时进行编辑或删除操作，以保持信息的时效性和准确性，避免误导用户。这种灵活的信息管理机制不仅提高了沟通效率，还增强了平台的透明度和用户体验，确保重要通知能够准确无误地传达给每一位用户。其界面如下图所示。

图5-12公告消息管理界面图

5.2.7  资源管理

资源管理模块为管理员提供了全面的工具来撰写和发布最新的篮球新闻、评论文章和技术分析等内容，确保用户能够及时获取丰富的篮球资讯。该模块支持创建和管理资讯分类，便于用户根据个人兴趣快速查找相关内容。此外，系统引入了标签机制，使资讯内容更加易于检索和关联推荐，增强了信息的组织性和用户的浏览体验。通过这种结构化的内容管理和智能推荐方式，不仅提高了资讯的可见性和传播效率，还促进了用户与平台之间的互动，满足了不同用户群体的需求。其界面如下图所示。

图5-13资源管理界面图

6  系统测试

6.1  系统测试目的

篮球赛事数据可视化系统测试的主要目的是确保系统功能正常、性能稳定、安全可靠。测试旨在验证系统各项功能是否按照需求规格书要求正常工作，检查系统的易用性和用户体验，确保用户能够顺利完成各项操作。此外，系统测试还旨在评估系统的性能指标，包括响应时间、并发能力等，以保证系统在高负载情况下仍能正常运行。另外，安全测试也是重要的一部分，确保系统能够有效防范各类安全威胁和攻击。通过全面的系统测试，可以保障篮球赛事数据可视化系统的稳定性、可靠性和安全性。

6.2  功能测试用例

系统测试旨在检验系统功能是否正常工作。通过功能测试用例的执行，可以有效评估系统功能的正确性、完整性和稳定性，帮助发现和解决潜在的功能缺陷，确保系统能够按照预期功能正常运行。功能测试用例包括用户注册、用户登录、场均篮板录入、赛事数据添加、球队数据添加等。

测试用例编号	功能模块	测试用例描述	预期结果
TC001	用户注册	输入有效的用户名、密码、邮箱和角色信息	注册成功，用户账户创建并收到验证邮件
TC002	用户注册	输入已有用户名	注册失败，提示用户名已存在

表6-1 注册功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC003	用户登录	输入正确的用户名和密码	登录成功，进入用户后台首页
TC004	用户登录	输入错误的用户名或密码	登录失败，提示用户名或密码错误
TC005	用户登录	输入注册邮箱，使用忘记密码功能	提示发送重置密码链接到邮箱

表6-2 登录功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC006	场均篮板	管理员录入完整的场均篮板信息	场均篮板录入成功，生成场均篮板信息
TC007	场均篮板	管理员录入场均篮板时缺少必要信息	场均篮板录入失败，提示补充场均篮板信息

表6-3 场均篮板录入功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC008	赛事数据	管理员选择赛事数据添加并填写赛事数据信息	添加提交成功，生成新的赛事数据信息
TC009	赛事数据	管理员添加赛事数据时缺少必要赛事数据信息	添加失败，提示补充赛事数据信息

表6-4 赛事数据添加功能测试用例

测试用例编号	功能模块	测试用例描述	预期结果
TC008	球队数据	管理员选择球队数据添加并填写球队数据信息	添加提交成功，生成新的球队数据信息
TC009	球队数据	管理员添加球队数据时缺少必要球队数据信息	添加失败，提示补充球队数据信息

表6-5 球队数据添加功能测试用例

6.3  测试结果

在本次测试中，对用户注册、用户登录、场均篮板录入、赛事数据添加、球队数据添加等功能进行了详细测试。所有测试用例均达到预期效果，系统功能表现稳定。

结  论

在本研究中，成功构建了一个篮球赛事数据可视化系统，实现了包括赛事数据管理、场均篮板管理、场均助攻管理、贡献度管理、球队数据管理等在内的丰富功能。该系统充分利用了Python语言的灵活性、Django框架的快速开发特性和MySQL数据库的稳定性，为篮球赛事数据可视化提供了可靠的技术支持。通过系统的精心设计和实现，不仅显著提高了数据分析和管理的效率，也极大提升了用户体验，为篮球赛事的数据管理和分析提供了便捷、高效的解决方案。

在系统的设计和开发过程中，认识到需要进一步加强对用户体验和界面设计的重视，以提升系统的易用性和美观性，从而增强用户对系统的吸引力和满意度。同时，完善异常情况和错误处理机制也是至关重要的，确保系统在面对各种意外情况时仍能保持稳定运行，保障数据的安全性和完整性。此外，加强系统的模块化设计和代码重构，确保系统具备良好的扩展性和可维护性，以便应对未来的功能拓展和技术升级需求。

总的来说，通过本次研究，成功搭建了一套功能完备的篮球赛事数据可视化系统，并取得了初步的成效。在未来的发展中，将继续优化系统功能和用户体验，不断提升系统的性能和稳定性。将致力于探索更多的创新技术和应用，为篮球赛事数据可视化系统的长期发展和用户需求提供更好的服务和支持，推动篮球运动及相关产业的数字化转型和智能化升级。通过持续的努力和技术革新，我们有信心使这套系统成为篮球爱好者、教练员、分析师以及相关从业人员不可或缺的工具，助力篮球赛事的科学管理和精准分析。
