随着 AI Agent 逐渐进入嵌入式开发工作流，它能做的事情已经不只是编写代码、分析报错和生成测试程序。

在 MCU 项目开发中，能不能让 AI Agent 帮我们完成引脚规划？

最近，极海论坛有用户开发了一个名为 mcu-pin-config 的 Skill。开发者只需要告诉 AI Agent 所使用的 MCU 型号、封装类型和外设需求，它便可以根据芯片引脚复用数据，自动搜索一套无冲突的外设引脚分配方案。

实际效果如何？

本次测试使用的 MCU 和外设需求如下：

分配外设方案：

• MCU：APM32F427
• 封装：LQFP64

外设列表：

• ETH（RMII）
• USART1
• UART
• I2C
• SPI1（with NSS）

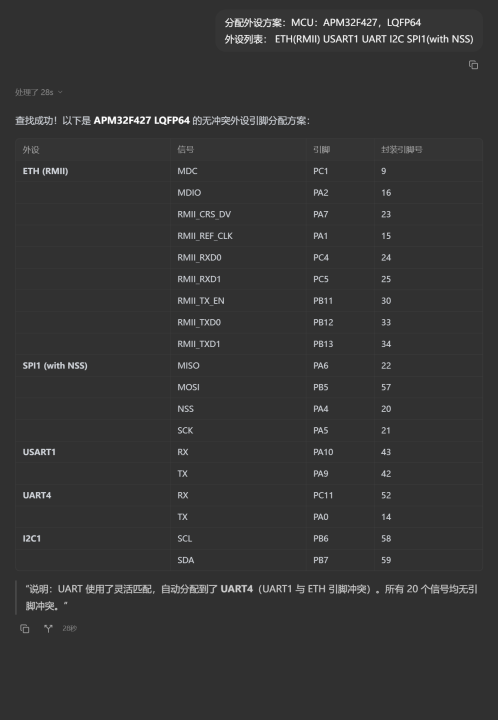

AI Agent 调用 mcu-pin-config 后，大约 28 秒便完成了引脚搜索，并给出如下分配结果。

结果可以看到，Skill 为各外设分配了对应的引脚：

• Ethernet 使用 RMII 接口；
• SPI1 包含 MISO、MOSI、NSS 和 SCK；
• USART1 使用 PA10 和 PA9；
• 未指定实例的 UART 自动匹配为 UART4；
• 未指定实例的 I2C 自动匹配为 I2C1。

由于 UART 和 I2C 在输入时没有指定具体外设实例，Skill 会根据当前可用引脚进行灵活匹配，自动选择能够避免冲突的 UART4 和 I2C1。

经过数据手册核对，本次生成的引脚分配方案没有发现明显冲突，可以作为原理图设计前期的引脚规划参考。

它是如何完成引脚分配的？

mcu-pin-config 的核心是一个基于回溯搜索的引脚分配求解器。

在同一颗 MCU 中，不同外设信号可能映射到相同的物理引脚。例如，某个引脚可能同时支持 UART、SPI、定时器或其他复用功能。当项目需要同时启用多个外设时，就需要从大量候选组合中找到一套不存在重复占用的方案。

Skill 会根据以下信息进行搜索：

• MCU 型号；
• 芯片封装；
• 外设实例；
• 外设工作模式；
• 每个信号对应的可用物理引脚。

为了提高搜索效率，程序会优先处理信号数量较多、候选组合较少的外设，再通过回溯算法逐步排除引脚冲突。

它还支持两种外设指定方式：

USART1

表示固定使用 USART1。

UART

表示不固定实例，由程序从可用的 UART 外设中自动选择。

对于存在不同信号组合的外设，也可以通过括号指定具体模式，例如：

SPI1(with NSS)
ETH(RMII)
USART1(hw flow-ctrl)

此外，Skill 还能够处理部分常见的信号别名，例如 NSS 与 CS、MOSI 与 SIMO、MISO 与 SOMI，减少不同芯片命名方式带来的匹配问题。

如何安装？

只需要把下面这句话发送给支持 Skill 的 AI Agent：

请根据 https://skillhub.cn/install/skillhub.md，安装 mcu-pin-config。

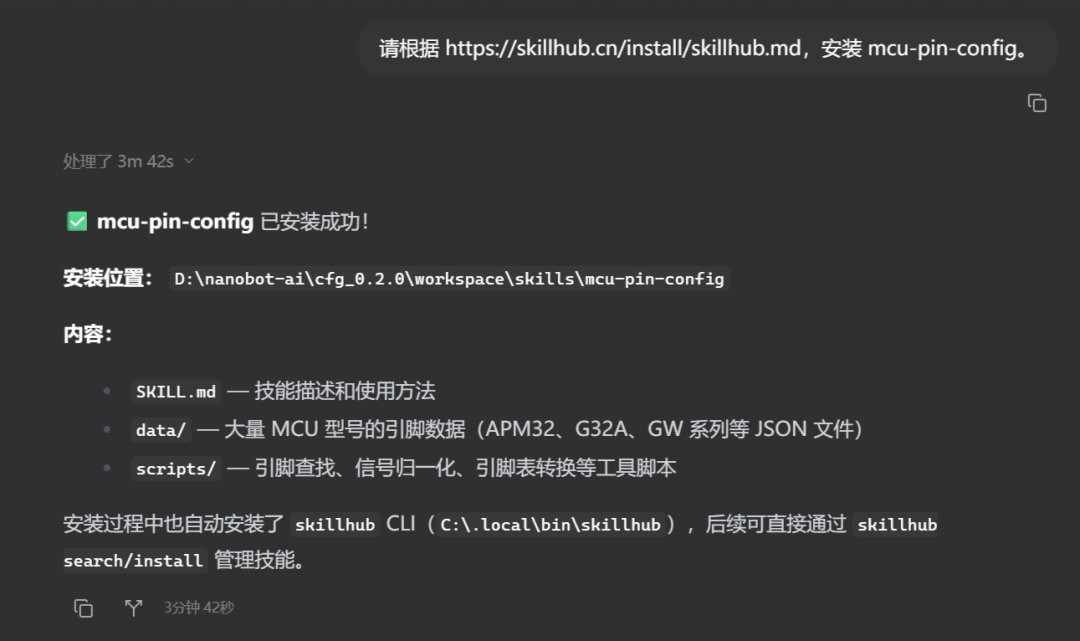

安装完成后，Agent 会显示 Skill 的安装路径以及其中包含的脚本和 MCU 引脚数据。

本次安装的 Skill 主要包含：

• SKILL.md：技能说明和使用方法；
• data/：APM32、G32、GW 等系列 MCU 的引脚数据；
• scripts/：引脚搜索、信号名称规范化和引脚表转换脚本。

该工具仅依赖 Python 标准库，不需要另外安装第三方 Python 依赖。

在 SkillHub 中查看

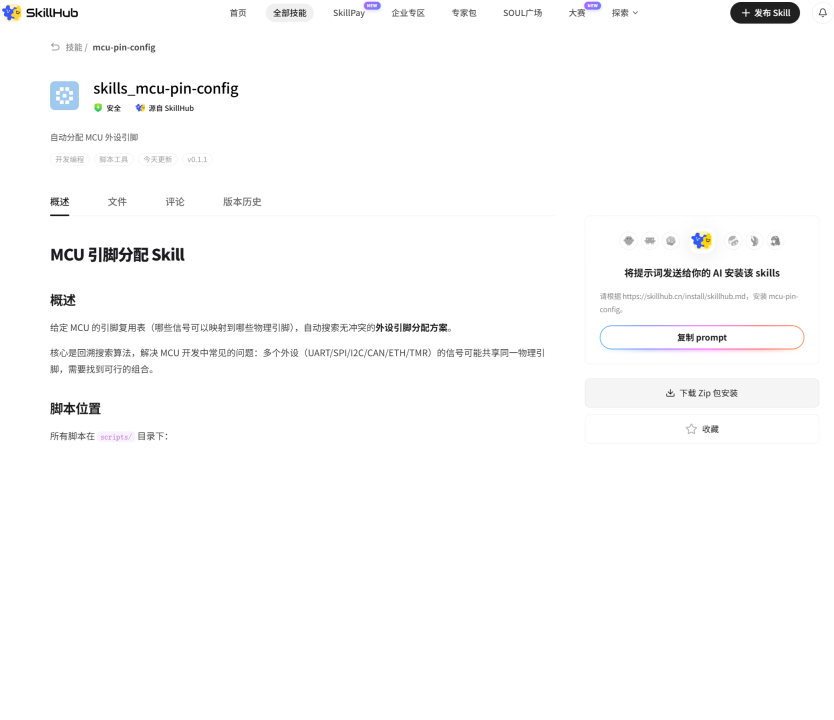

mcu-pin-config 已发布至 SkillHub：

SkillHub-专为中国用户优化的Skills社区

进入 Skill 页面后，可以直接复制安装提示词，也可以下载 ZIP 安装包。

推荐的提问方式

为了让 Agent 更准确地理解需求，建议同时提供 MCU 型号、封装、外设实例和接口模式，例如：

请为 APM32F427 的 LQFP64 封装分配以下外设引脚：

1. ETH，使用 RMII 模式；
2. USART1，需要 RX 和 TX；
3. 一路 UART，实例可以灵活选择；
4. 一路 I2C，实例可以灵活选择；
5. SPI1，需要 MISO、MOSI、SCK 和 NSS。

请避免引脚冲突，并以表格形式输出外设、信号、
引脚名称和封装引脚号。

相比只输入外设名称，明确接口模式和信号要求，可以降低 Agent 对需求的误解，也方便后续人工核对。

源码及附件

项目源码已开源至 Gitee：

https://gitee.com/quincyzh/skills_mcu-pin-config

本文附件同时提供当前版本的 Skill 安装包：

mcu-pin-config-v0.1.1.zip

附件中包含：

• MCU 引脚分配主程序；
• 外设及信号定义文件；
• 引脚名称规范化脚本；
• Excel、CSV 引脚表转换工具；
• 多款极海 MCU 的预置引脚数据。

开发者也可以参考现有数据格式，为更多 MCU 型号补充引脚复用数据。

使用时仍需注意

AI Agent 可以减少反复查阅引脚表和人工组合外设的工作量，但生成结果仍不能直接替代硬件工程师的最终审核。

在用于原理图和 PCB 设计前，建议重点检查：

• MCU 具体型号和封装是否完全一致；
• 引脚是否支持目标外设的对应复用功能；
• 调试接口和启动配置引脚是否被占用；
• 晶振、USB、Ethernet 等接口是否存在特殊要求；
• 高速信号是否满足 PCB 布局和电气设计要求；
• 数据手册及勘误表中是否存在额外限制。

Skill 所使用的引脚数据整理自官方数据手册，在数据录入和格式转换过程中仍可能出现遗漏或编辑错误。因此，生成结果更适合作为前期规划和辅助检查工具，最终设计请以极海官方发布的最新数据手册、用户手册和勘误表为准。

写在最后

AI Agent 在 MCU 开发中的作用，或许不应该只停留在“帮忙写代码”。

从器件选型、引脚规划和外设初始化，到数据手册查询、驱动生成和问题排查，很多重复性工作都可以通过 Skill 和结构化数据逐步自动化。

mcu-pin-config 目前仍在持续完善中，欢迎大家安装体验。如果使用过程中发现引脚数据错误、型号缺失或外设匹配异常，也欢迎通过项目仓库反馈。

期待 AI Agent 能够真正成为 MCU 开发过程中的实用助手。

---

说明：mcu-pin-config 为社区开发者制作的第三方开源 Skill，并非极海官方配置工具。Skill 输出结果仅供开发设计参考，实际项目请以极海官方产品资料为准。

---

原帖作者：wangqy_ic
