现代智能汽车的时间同步系统已成为支撑全车功能的核心基础设施，涉及五大关键维度：1）T-Box需确保安全证书校验和时序数据转换的准确性；2）智能座舱要求声光电协同达到亚毫秒级同步；3）线控底盘需要微秒级确定性执行；4）全局诊断依赖统一时间轴实现故障溯源；5）自动驾驶要求多传感器数据实现时空精准对齐。通过TSN网络架构结合gPTP协议，采用时间感知整形器和帧抢占技术，智能汽车能在同一网络中同时满足高带宽数据传输和微秒级控制指令传输的需求。在信号丢失场景下，系统通过蜂窝授时和高质量晶振守时策略维持时间基准，确保全车系统稳定运行。

Ref：https://www.eet-china.com/mp/a157217.html

现代智能汽车的本质是一个基于中心化或区域（Zonal）架构的“软件定义汽车”（SDV）。在这个由数十个甚至上百个 ECU、SoC 以及千兆以太网组成的复杂局域网中，时间同步早已超越了自动驾驶和 V2X 的范畴，成为了支撑全车功能安全、信息安全以及用户体验的基础设施。

从底层硬件到上层应用，现代智能汽车对时间同步的需求可以全面拆解为以下五个核心维度：

1. 车联网控制单元（T-Box）与信息安全

在整车与外界交互的网关中，绝对时间（Absolute Time / UTC）的准确性直接决定了通信链路的合法性与数据价值。

安全证书校验： 现代汽车的 TLS/SSL 通信、OTA 固件下载都需要验证数字证书的有效期。如果系统时间因掉电或被恶意篡改而出现大幅偏差，安全证书将被判定为无效，直接导致车辆断网或无法接收关键更新。
MCU 与 NAD 的时序协同： T-Box 内部的微控制器（MCU）与网络接入设备（NAD）在处理高频的车辆状态上报时，必须拥有统一的内部时钟。系统需要将底盘或电池总线上的相对时间戳，精准转换为基于蜂窝移动通信网络或 GNSS 的绝对时间戳，确保云端数据湖接收到的时序数据是合规且有分析价值的。

2. 智能座舱（Smart Cabin）：声光电的无缝协同

座舱体验对时间延迟和相位差极其敏感，这里的同步主要解决人类感官的“违和感”。

主动降噪（ANC）与分区音响： 降噪算法需要利用麦克风采集车内噪声，并瞬间计算出反相声波由扬声器发出。这要求声学传感器与音频 DSP 之间实现极低延迟且相位极其严密的对齐。哪怕几毫秒的抖动（Jitter），都会导致降噪失效甚至产生令人不适的底噪。
多屏音视频同步（Lip-sync）： 在配备后排娱乐系统或多屏联动的座舱中，利用车载以太网的音视频桥接（AVB）技术进行同步至关重要，它能确保各屏幕的画面与车内扬声器的声音完全吻合。

3. 线控底盘（X-by-Wire）：苛刻的确定性执行

随着机械连接被电子信号取代，线控转向（Steer-by-Wire）和电子机械制动（EMB）对系统确定性提出了整车最高的标准。

控制环路同步： 底盘域控制器向四个车轮的执行机构发送指令时，必须保证微秒级（μs）的触达同步。如果左前轮和右前轮的制动卡钳因为网络时延未能同时接收并执行指令，车辆在高速紧急制动时就会发生跑偏甚至失控。

4. 全局诊断与事件回溯：分布式系统的“时间轴”

当车辆出现偶发性故障时，工程师面对的是来自不同域控制器（感知域、动力域、座舱域）的海量日志。

时间戳的对齐溯源： 如果没有全车统一的高精度时钟，各个 ECU 各自为战，系统日志的时间轴就是错乱的。精准的时间同步让系统能像“飞行记录仪”一样，准确还原故障发生前后的微秒级因果链（例如：感知漏检 -> 规划延迟 -> 刹车未触发），这是系统调试和满足质量审计的先决条件。

5. 自动驾驶与多感知融合（ADAS/AD）

正如前文所述，高级辅助驾驶需要将摄像头（2D 像素）、激光雷达（3D 点云）和毫米波雷达（距离与速度信息）在同一时间切片上进行空间对齐。微秒级的时钟偏差都会在高速运动中被放大为致命的空间位置误差。

跨域时间同步的底层网络支撑

为了满足上述各异的需求，现代车载网络架构通常采用分层同步策略：

域控制器 / 系统	典型应用场景	时间同步精度要求
线控底盘 (Chassis)	线控转向、分布式制动	严苛微秒级 (< 10 μs)
自动驾驶 (ADAS/AD)	多传感器时空融合	毫秒至微秒级 (1 ms - 10 μs)
智能座舱 (Cabin)	空间音频、声学降噪 (ANC)	亚毫秒级 (< 1 ms)
网联通信 (T-Box)	云端数据打戳、安全证书校验	毫秒级，强依赖绝对时间

目前，业界主要通过 时间敏感网络 (TSN, Time-Sensitive Networking) 来打通全车脉络。它利用 gPTP (IEEE 802.1AS) 协议取代传统 CAN 报文的粗糙对齐，将 GNSS 卫星信号提供的绝对时间作为主时钟（Grandmaster），并通过高精度硬件时间戳在车载以太网中层层分发，从而确保全车百余个计算节点都在踩着同一个“节拍器”运转。

在传统的以太网（“尽力而为”机制）中，如果一个高达 1500 字节的视频数据帧正在排队发送，一个仅有几十字节的紧急制动指令也必须在它后面排队，这会产生无法预估的延迟（Jitter）。

为了解决这个问题，TSN（时间敏感网络）在数据链路层引入了一套极其严密的“红绿灯”与“特权”机制。最核心的是两项 IEEE 标准：时间感知整形器（TAS）与帧抢占（Frame Preemption）。

1. 时间感知整形器：TAS (IEEE 802.1Qbv)

这是 TSN 调度的基础。TAS 的核心思想是将时间划分为固定的周期，并为不同优先级的流量分配专属的“时间切片”。

门控机制（Gate Control）： 交换机的每个输出端口都维护着最多 8 个不同优先级的硬件队列。每个队列出口都有一个虚拟的“门（Gate）”。
门控控制列表（GCL, Gate Control List）： 系统基于全车统一的高精度时钟（gPTP），按照预先配置好的 GCL 以纳秒级精度精准控制这些门的开与关。
绝对隔离： 当处于“制动控制”的时间切片时，该高优先级队列的门打开，而视频流等低优先级队列的门被强制关闭。视频数据只能在交换机缓存中等待，物理链路被 100% 让渡给控制信号。

TAS 的局限性： 假设一个庞大的视频帧在“视频专属时间”结束前的一瞬间开始发送。由于传统以太网帧一旦开始发送就不能被打断，这会导致视频帧的尾巴“侵入”了紧接着的制动控制时间窗口，造成延迟。为了防止这种情况，TAS 过去需要设置一段空白的保护频带（Guard Band），但这严重浪费了带宽。

2. 帧抢占：Frame Preemption (IEEE 802.1Qbu & 802.3br)

为了解决保护频带带来的带宽浪费，TSN 引入了“帧抢占”机制，它赋予了关键控制信号真正的“强行加塞”特权。

流量分类： 网络流量被严格区分为快速流量（Express Traffic，如线控刹车）和可抢占流量（Preemptable Traffic，如座舱视频流）。
切片与悬停： 当交换机正在发送一个很长的大型视频数据帧（图中的 NTCF）时，如果突然收到了制动指令（TCF1/TCF2）。物理层（MAC）会立刻将正在发送的视频帧“腰斩”（分成多个 Fragment），暂停视频发送，优先把制动指令发送出去。
恢复缝合： 等所有高优先级的制动指令发送完毕后，交换机再把剩余的视频帧碎片发出去。接收端硬件会自动将这些碎片重新缝合成完整的帧。

3. 完美协同：TAS + 帧抢占

在现代智能汽车的线控底盘与区域（Zonal）架构中，工程师通常会将 802.1Qbv 和 802.1Qbu 结合使用。

通过这套机制，车载以太网能够在同一根双绞线上，既允许数百兆的座舱视频流和激光雷达点云狂奔，又能向底盘 ECU 拍胸脯保证：你的制动指令，绝对会在指定的微秒级时间窗口内准时送达，且抖动趋近于零。

在车载 T-Box（Telematics Box）架构中，MCU（微控制器）与 NAD（网络接入设备，即 4G/5G 蜂窝模组）的协作是车辆连接物理世界与数字世界的桥梁。

要深入理解它们的时间同步机制，我们必须首先在物理和协议层面上，严格区分“卫星通信（GNSS/北斗）”与“蜂窝移动通信（4G/5G）”——尽管它们通常被集成在同一个 NAD 模组内部，但它们的射频链路、授时精度和应用场景截然不同。

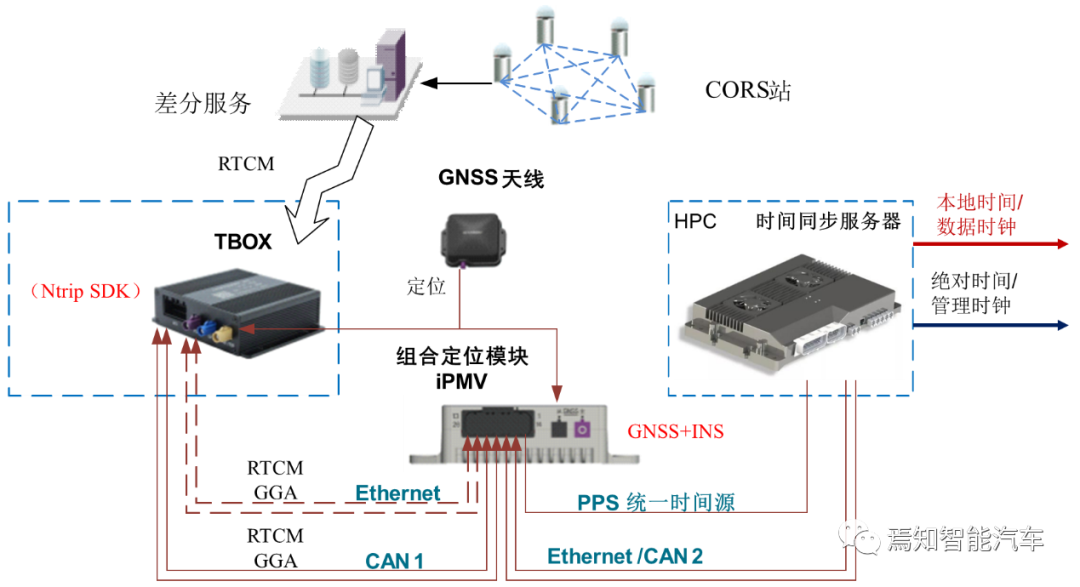

1. 常规状态下的同步逻辑：PPS + ToD

在卫星信号良好的开阔地带，T-Box 的主时钟源通常来自卫星通信网络（GNSS）。NAD 模组内部的卫星接收机解析出高精度的 UTC（协调世界时）。

由于 MCU 负责将时间分发给车内网络（如以太网网关、CAN 节点），NAD 必须将这个时间无损地传递给 MCU。这通常通过硬软结合的“两步走”机制实现：

硬件层：PPS（Pulse Per Second，秒脉冲）。 NAD 模组通过一根专用的硬件引脚，向 MCU 发送频率为 1 Hz 的方波脉冲。这个脉冲的上升沿代表每一秒的绝对起点，精度通常在纳秒级别，消除了软件处理带来的抖动。
软件层：ToD（Time of Day，时间报文）。 在发送 PPS 脉冲的同时（或稍前/稍后），NAD 会通过 UART 或 SPI 接口向 MCU 发送一条包含具体年月日时分秒（例如 NMEA 0183 格式的 $GPRMC 报文）的数据。

同步过程： MCU 的外部中断引脚捕获到 PPS 的上升沿，立刻将其内部的高精度定时器清零或对齐，随后读取 UART 传来的 ToD 报文，给这个“一秒的起点”贴上具体的日历标签。

2. 地下车库场景：卫星信号丢失时的守时策略

当车辆驶入地下车库或隧道，卫星通信（GNSS）信号会立刻丢失。此时，T-Box 必须启动守时（Holdover）策略，以确保系统日志不出错、安全证书不失效。通常有以下两道防线：

第一道防线：蜂窝移动通信网络授时

如果在车库内部署了室内分布系统（室分），车辆依然可以接收到蜂窝移动通信信号（4G/5G）。此时，NAD 模组会自动切换时钟源。

NITZ（网络标识和时区）： NAD 可以通过 3GPP 协议解析蜂窝基站下发的 NITZ 消息来获取时间。
SIB16（系统信息块 16）： 在 LTE/5G 网络中，基站会通过 SIB16 广播 GPS 时间和 UTC 偏移量。
精度评估： 蜂窝移动通信授时的精度通常在毫秒级（几十到一百毫秒不等），受限于空口延迟和基站自身的时间精度。虽然远不及卫星的纳秒级精度，但它足以满足 T-Box 维持绝对时间、校验云端证书的需求。
