上一章我们完成了：

RendererAPI层的抽象
RendererAPI中对于OpenGL的特例化
Renderer中对于RendererAPI的调用
Application对于Renderer内容的替换

代码已上传至我的github

drunklx/XEngine: my GameEngine

这一章我们来完成：

正交相机的实现
沙盒迁移

正交相机的实现

正交相机的定义

正交相机（Orthographic Camera）是一种在计算机图形学和3D渲染中常用的投影方式。与透视相机不同，正交相机不会产生近大远小的透视效果，所有物体无论距离远近都以相同的大小呈现。这种投影方式通常用于工程制图、CAD设计或2D游戏开发。

正交相机的特点

无透视变形：所有平行线在投影后仍保持平行，不会因距离而收敛。
均匀缩放：物体的大小不受距离影响，适合需要精确尺寸表现的场景。
投影矩阵简单：通过定义视景体的左右、上下、近远平面直接映射到屏幕空间。

正交相机的应用场景

工程制图：用于机械设计、建筑蓝图等需要精确尺寸的场景。
2D游戏开发：在横版或俯视角游戏中保持物体比例一致。
UI渲染：在3D场景中渲染UI元素时避免透视变形。

正交相机的参数设置

正交相机的视景体通常由以下参数定义：

left/right：视景体的左右边界（X轴范围）。
top/bottom：视景体的上下边界（Y轴范围）。
near/far：视景体的近远裁剪平面（Z轴范围）。

在代码中（如OpenGL或Unity），正交相机的投影矩阵可通过以下公式生成：
$\text{OrthoMatrix}= \begin{bmatrix} \frac{2}{\text{right}-\text{left}} & 0 & 0 & - \frac{right+left}{right-left} \\0&\frac{2}{top-bottom}&0& -\frac{top+bottom}{top-bottom} \\0&0&\frac{-2}{far-near}&-\frac{far+near}{far-near} \\0&0&0&1 \end{bmatrix}$

如果对投影矩阵推导感兴趣的话可以参考这篇文章。

OpenGL Projection Matrixhow to construct OpenGL projection matrixhttp://www.songho.ca/opengl/gl_projectionmatrix.html

正交相机与透视相机的对比

特性	正交相机	透视相机
投影效果	无透视变形，物体大小一致	近大远小，符合人眼视觉
适用场景	精确尺寸表现（如CAD）	真实感渲染（如3D游戏）
矩阵复杂度	线性变换，简单	非线性变换，需透视除法

实现示例（Unity引擎）

在Unity中设置正交相机：

选择摄像机对象，在Inspector面板中将Projection模式改为Orthographic。
调整Size参数控制视景体高度（宽度自动根据屏幕比例计算）。

// 脚本动态调整正交相机大小
Camera.main.orthographic = true;
Camera.main.orthographicSize = 5; // 视景体高度的一半

从上面来看，要构建一个正交矩阵，我们需要上下左右前后，我们将条件限定一下，现在是一个平面，我们从z轴向里看，能看到xy平面，然后规定我们的相机只能在z轴上进行旋转。作为一个2D摄像机来使用，这样就无需考虑远近屏幕了。

作为相机它需要存储自己的透视矩阵(ProjectionMetrix)以及视野矩阵(ViewMetrix)，因此需要对这两者进行get&set。同时通过二者相乘得到相机矩阵。我们能够获取到它的位置，由于它只能绕z轴旋转，因此，它的方向向量永远是(0，0，-1)，而我们只需要知道它的具体位置就能够计算出它的视野矩阵，而透视矩阵是一创建就确定好的，后续也可以通过改变它的长宽来改变。

对于视野矩阵的云云，可以参考LearnOpenGL的文章。

摄像机 - LearnOpenGL CNhttps://learnopengl-cn.github.io/01%20Getting%20started/09%20Camera/

OrthographicCamera.h
#pragma once
#include <glm/glm.hpp>
namespace XEngine
{
	class OrthographicCamera
	{
	public:
		OrthographicCamera(float left, float right, float bottom, float top);


	private:
		glm::vec3 m_Position = { 0.0f, 0.0f, 0.0f };
		float m_Rotation = 0.0f;
		glm::mat4 m_ProjectionMatrix;
		glm::mat4 m_ViewMatrix;
		glm::mat4 m_ViewProjectionMatrix;
	public:
		inline const glm::mat4& GetProjectionMatrix() const { return m_ProjectionMatrix; }
		inline const glm::mat4& GetViewMatrix() const { return m_ViewMatrix; }
		inline const glm::mat4& GetViewProjectionMatrix() const { return m_ViewProjectionMatrix; }
		void SetProjection(float left, float right, float bottom, float top);
		void SetPosition(const glm::vec3& position);
		void SetRotation(float rotation);
	private:
		void UpdateViewProjectionMatrix();
	};

}
OrthographicCamera.cpp
#include "xepch.h"
#include "OrthographicCamera.h"
#include <glm/gtx/transform.hpp>
namespace XEngine
{
	OrthographicCamera::OrthographicCamera(float left, float right, float bottom, float top)
		: m_Rotation(0.0f), m_ProjectionMatrix(glm::ortho(left, right, bottom, top)), m_ViewMatrix(1.0f)
	{
		m_ViewProjectionMatrix = m_ProjectionMatrix * m_ViewMatrix;
	}
	void OrthographicCamera::SetProjection(float left, float right, float bottom, float top)
	{
		m_ProjectionMatrix = glm::ortho(left, right, bottom, top);
		m_ViewProjectionMatrix = m_ProjectionMatrix * m_ViewMatrix;
	}
	void OrthographicCamera::SetPosition(const glm::vec3& position)
	{
		m_Position = position;
		UpdateViewProjectionMatrix();
	}
	void OrthographicCamera::SetRotation(float rotation)
	{
		m_Rotation = rotation;
		UpdateViewProjectionMatrix();
	}
	void OrthographicCamera::UpdateViewProjectionMatrix()
	{
		glm::mat4 transform = glm::translate(glm::mat4(1.0f), m_Position) *
			glm::rotate(glm::mat4(1.0f), glm::radians(m_Rotation), glm::vec3(0.0f, 0.0f, 1.0f));
		m_ViewMatrix = glm::inverse(transform);

		m_ViewProjectionMatrix = m_ProjectionMatrix * m_ViewMatrix;
	}
}

glm库的方法很强大，比如ortho函数直接生成投影矩阵，以及通过translate生成位移矩阵，通过rotate函数生成旋转矩阵等。注意这里在计算完transform矩阵后，调用了glm::inverse，要将矩阵求逆。为什么要将矩阵求逆呢，因为我们始终是假设矩阵是禁止的，那么对于相机的一切运动，物体都是相当于相对于相机往反方向运动，因此要将物体变换到相机坐标系就需要对viewmatrix求逆。

然后我们对这个相机进行适配，将它应用到我们的代码中。

Renderer.h
#pragma once
#include "RendererCommand.h"
#include "OrthographicCamera.h"
#include "Shader.h"
namespace XEngine
{

	class Renderer
	{
	public:
		static void BeginScene(OrthographicCamera& camera);
		static void EndScene();

		static void Submit(const std::shared_ptr<Shader>& shader, const std::shared_ptr<VertexArray>& vertexArray);

		inline static RendererAPI::API GetAPI() { return RendererAPI::GetAPI(); }			//注意静态函数使用时的作用域标识
	private:		//注意静态函数使用时的作用域标识
		struct SceneData {
			glm::mat4 ViewProjectionMatrix;
		};
		static SceneData* m_SceneData;
	};
}
Renderer.cpp
#include "xepch.h"
#include "Renderer.h"

namespace XEngine
{
	Renderer::SceneData* Renderer::m_SceneData = new Renderer::SceneData;
	void Renderer::BeginScene(OrthographicCamera& camera)
	{
		m_SceneData->ViewProjectionMatrix = camera.GetViewProjectionMatrix();
	}

	void Renderer::EndScene()
	{
	}

	void Renderer::Submit(const std::shared_ptr<Shader>& shader, const std::shared_ptr<VertexArray>& vertexArray)
	{
		shader->Bind();
		shader->UpdateUniformMat4("u_ViewProjection", m_SceneData->ViewProjectionMatrix);
		vertexArray->Bind();
		RendererCommand::DrawIndexed(vertexArray);
	}

}

在渲染器中，我们将相机传入，获取相机的VP矩阵，这样就可以在渲染时，将VP矩阵的值传递给着色器的顶点着色器进行渲染。我们在着色器中新增通过名称设置Uniform的方法，基本上就是调用一下OpenGL的接口设置着色器的Uniform变量。

然后在application中存储我们的相机以及应用，因为只有几行代码，这里就不做展示了。

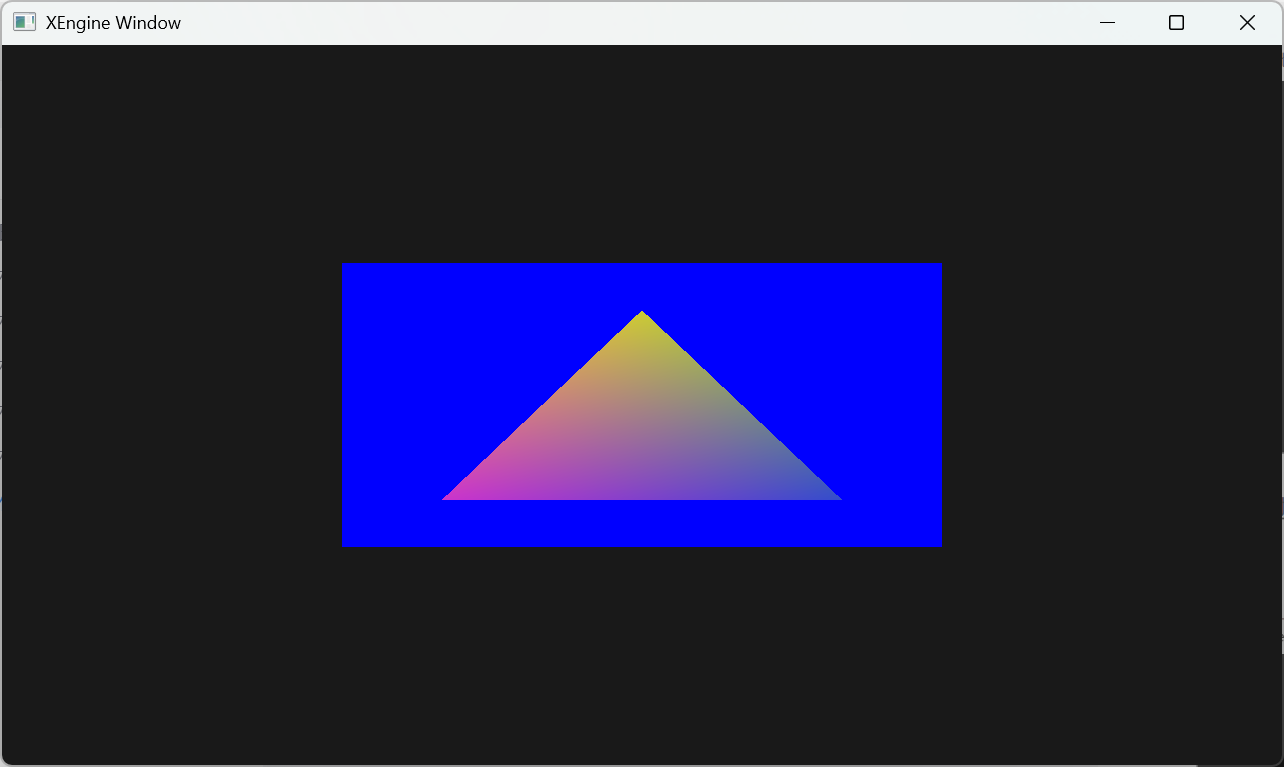

测试一下，完美。

可以通过改变相机的位置来改变渲染效果。

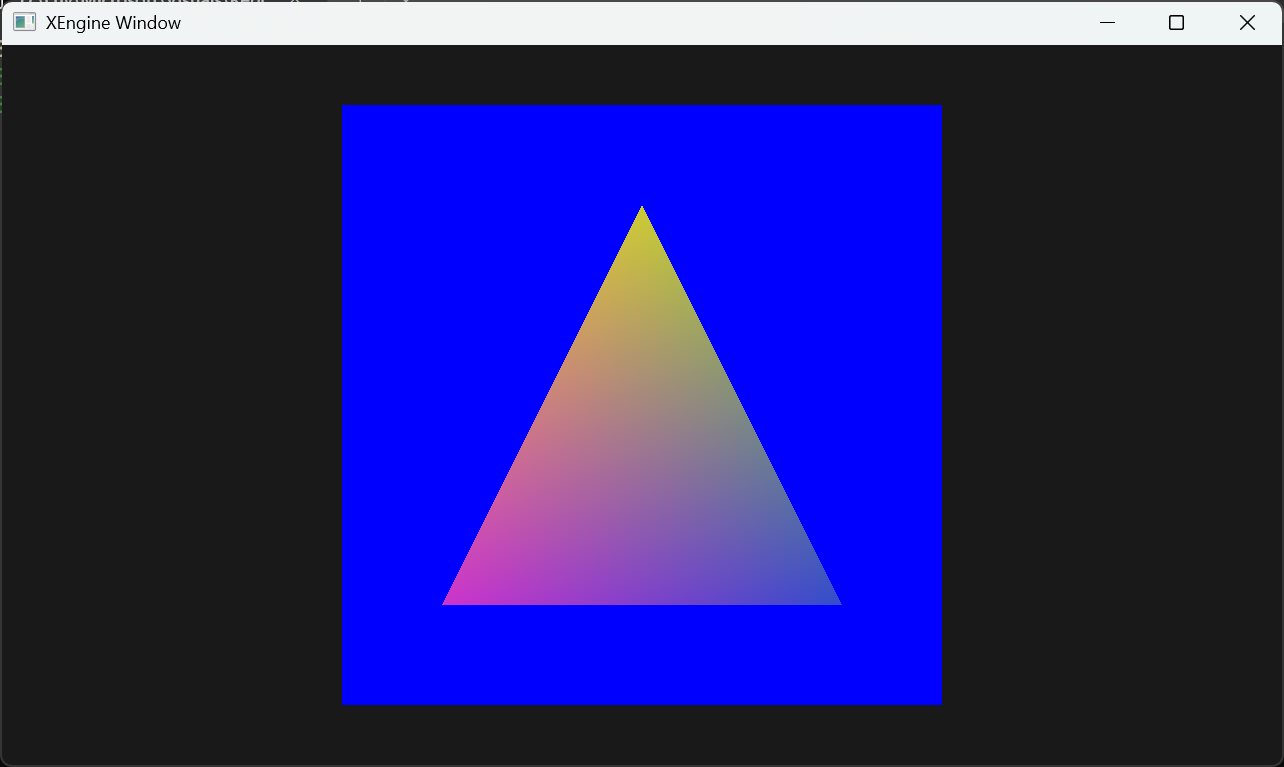

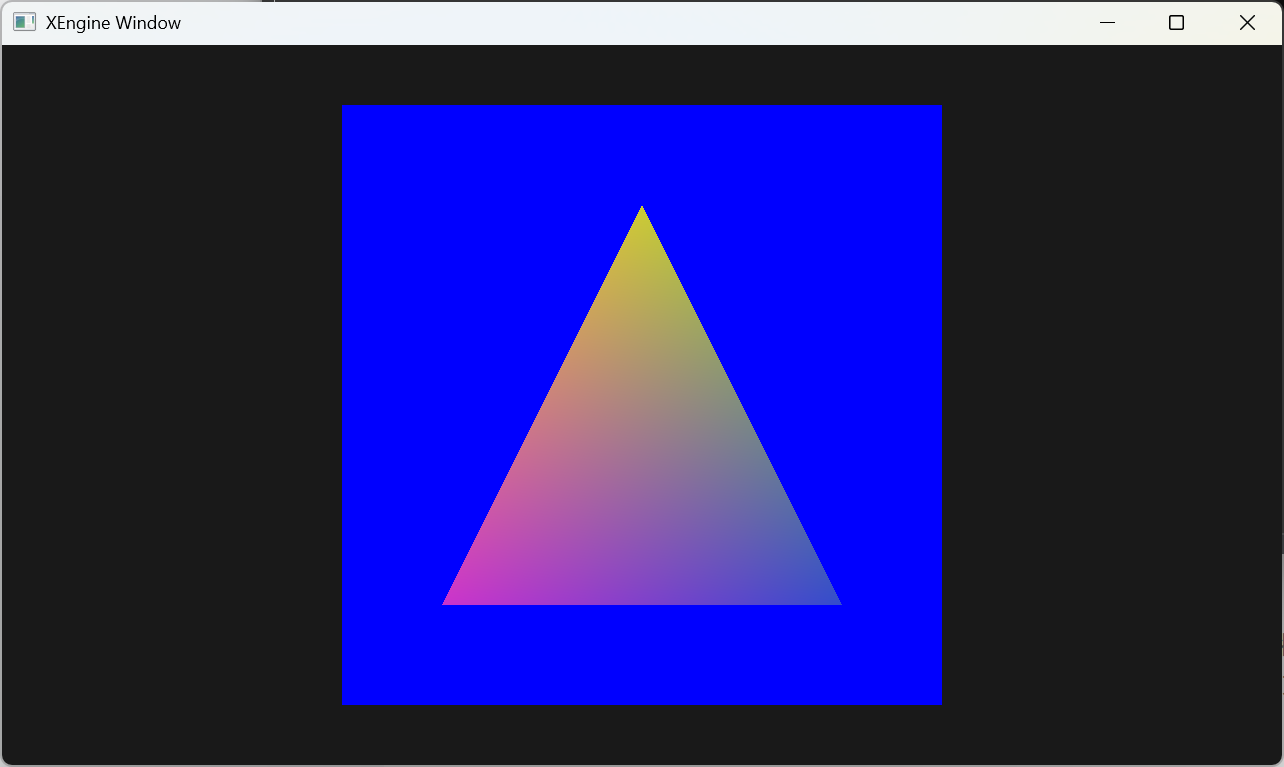

改变相机长度，图像变窄了。

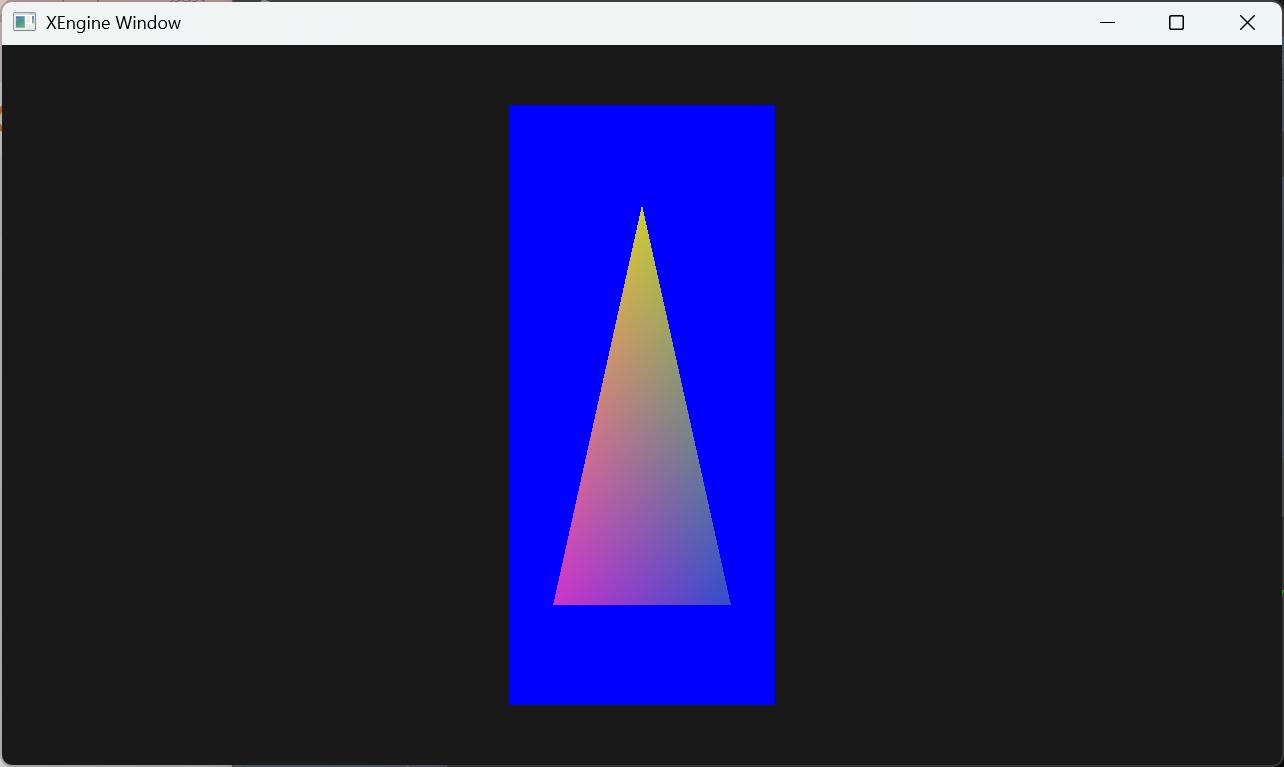

改变相机宽度，图像变胖了。

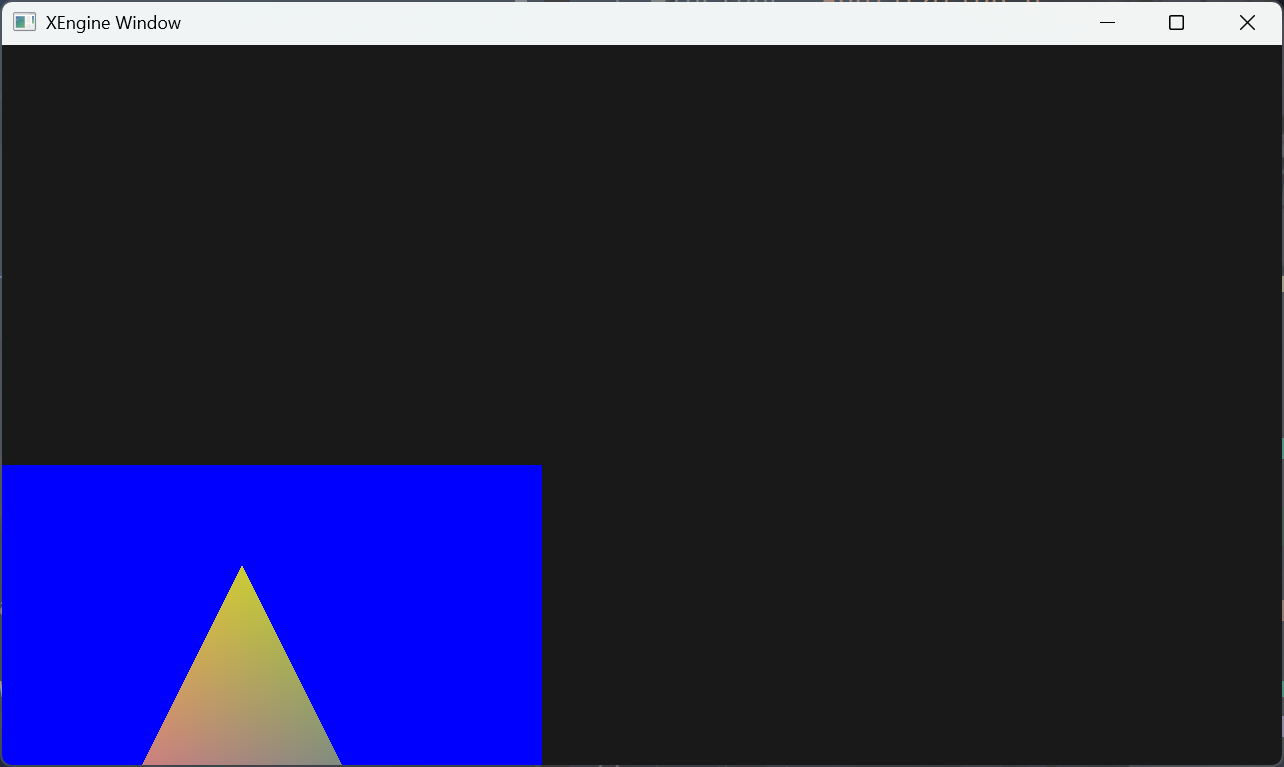

改变相机中心，图像被移出去了哈哈哈。

沙盒迁移

之前在application中临时引入了那些库以及写了那些渲染功能，现在我们要全部迁移到Sandbox里去，保证我们的application只做他该做的事。

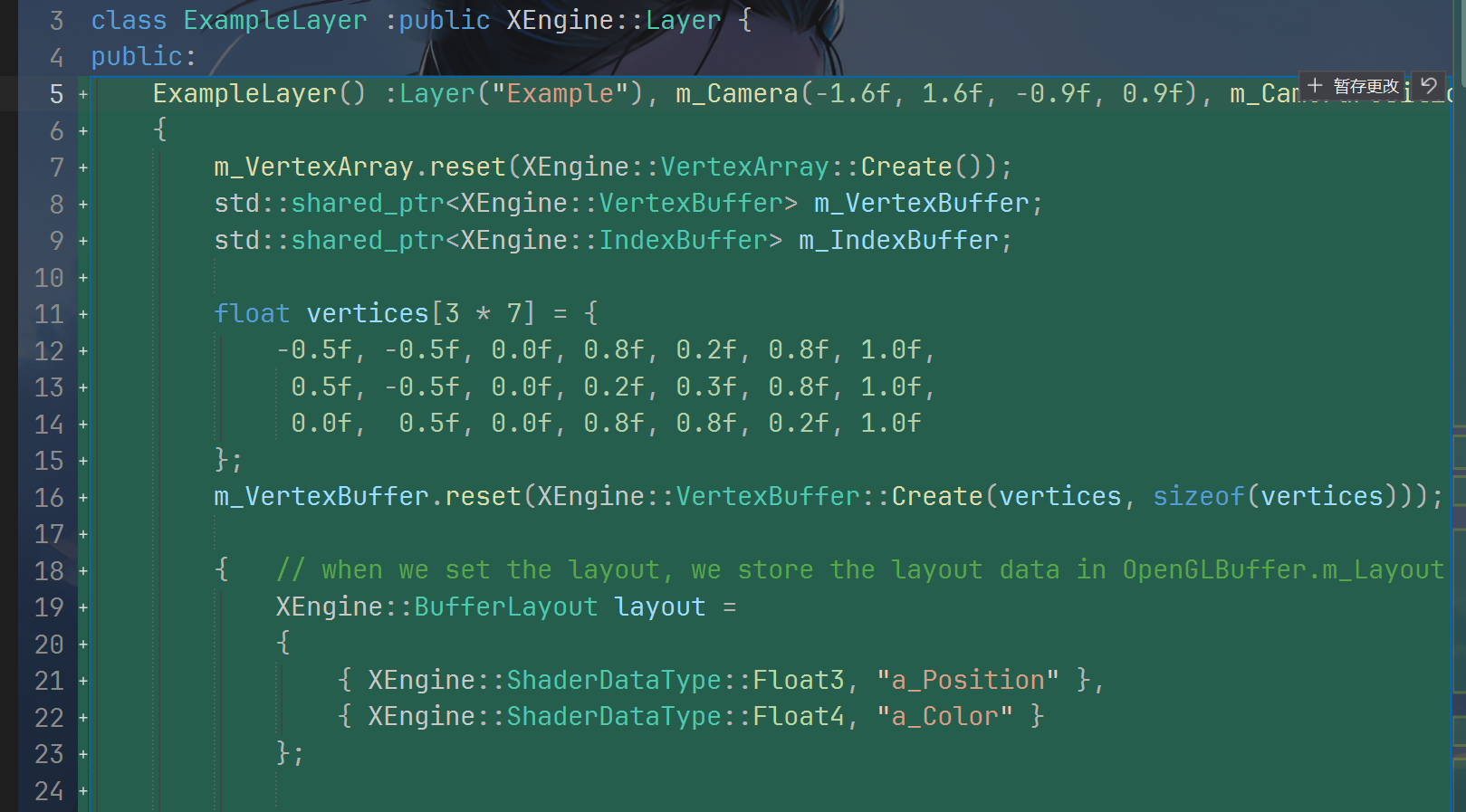

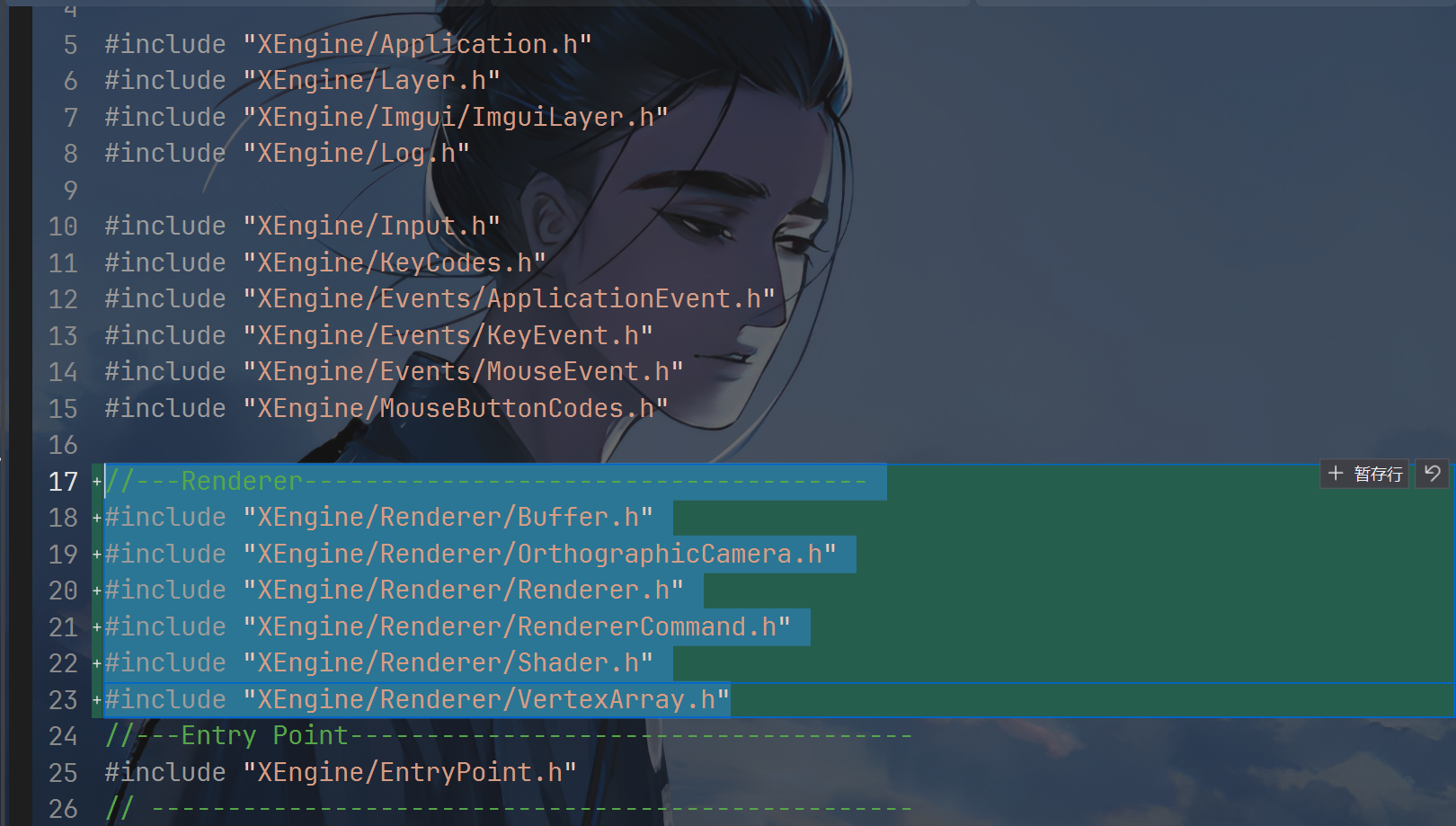

我们将对Renderer中的引入放在了XEngine的头文件中，然后把之前渲染的功能都移到了Sandbox中ExampleLayer内部。

Sandbox.cpp/ExampeLayer.cpp

void OnUpdate() override {
	//X_TRACE("ExampleLayer::OnUpdate");
	XEngine::RendererCommand::Clear();
	XEngine::RendererCommand::SetClearColor({ 0.1f,0.1f,0.1f,1.0f });
	m_Camera.SetPosition(m_CameraPosition);
	m_Camera.SetRotation(m_CameraRotation);

	XEngine::Renderer::BeginScene(m_Camera);
	XEngine::Renderer::Submit(blueShader, std::shared_ptr<XEngine::VertexArray>(squVAO));
	XEngine::Renderer::Submit(m_Shader, m_VertexArray);
	XEngine::Renderer::EndScene();
}

然后运行看一下效果

嗯，完美。

相机的移动与旋转

我们在Sandbox中实现一下通过按键实现相机的移动。

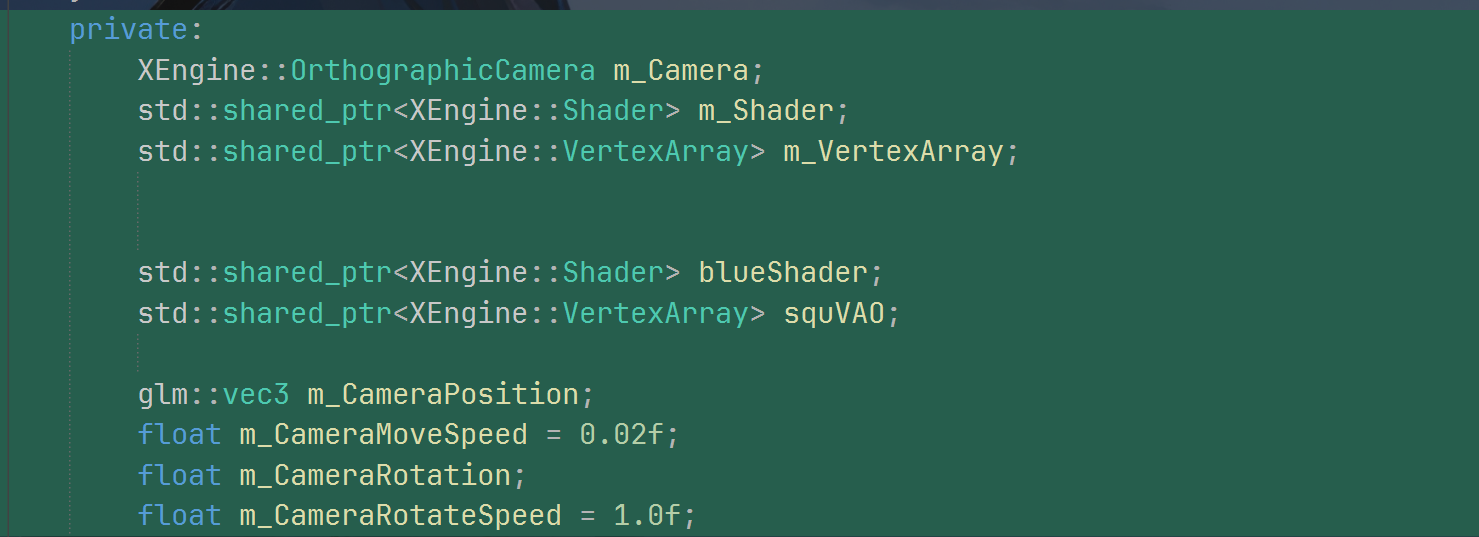

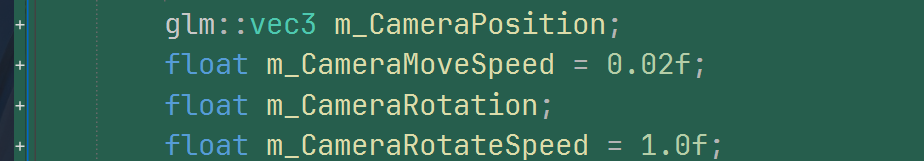

通过在ExampleLayer中,使用变量存储一下我的相机的变量（因为Position和Rotation是私有的，我们没办法直接修改，只能通过Set来进行修改）。

然后在update函数中实现一下。

if (XEngine::Input::IsKeyPressed(X_KEY_UP)) {
	m_CameraPosition.y+= m_CameraMoveSpeed;
}
else if (XEngine::Input::IsKeyPressed(X_KEY_DOWN))
{
	m_CameraPosition.y-= m_CameraMoveSpeed;
}
if (XEngine::Input::IsKeyPressed(X_KEY_RIGHT))
{
	m_CameraPosition.x += m_CameraMoveSpeed;
}
else if (XEngine::Input::IsKeyPressed(X_KEY_LEFT))
{
	m_CameraPosition.x -= m_CameraMoveSpeed;
}
if (XEngine::Input::IsKeyPressed(X_KEY_A))
{
	m_CameraRotation -= m_CameraRotateSpeed;
}
else if (XEngine::Input::IsKeyPressed(X_KEY_D))
{
	m_CameraRotation += m_CameraRotateSpeed;
}
m_Camera.SetPosition(m_CameraPosition);
m_Camera.SetRotation(m_CameraRotation);

基本上就是修改一下Camera的属性，然后基于我们之前的实现，它可以自动更新VP矩阵。

测试一下。

正交相机测试
