三相 V-I 测量

描述

三相 V-I 测量模块用于测量电路中的瞬时三相电压和电流。当与三相元件串联连接时，它返回三相相地电压或相间电压的峰值以及电流。

该模块可以输出标幺值（pu）或伏特和安培值的电压和电流。

如果选择以标幺值测量相地电压，模块将根据额定相地电压的峰值转换测量电压：

$$V_{abc}(pu)=\frac{V_{phasetoground}(V)}{V_{base}(V)}$$

其中

$$V_{base}=\frac{V_{nom}(Vrms)}{\sqrt{3}}\cdot \sqrt{2}$$

如果选择以标幺值测量相间电压，模块将根据额定相间电压的峰值转换测量电压：

$$V_{abc}(pu)=\frac{V_{phasetophase}(V)}{V_{base}(V)}$$

其中

$$V_{base}=V_{nom}(Vrms)\cdot \sqrt{2}$$

如果选择以标幺值测量电流，模块将根据额定电流的峰值转换测量电流：

$$I_{abc}(pu)=\frac{I_{abc}(A)}{I_{base}(A)}$$

其中

$$I_{base}=\frac{P_{base}}{V_{nom}}\ast \frac{sqrt(2)}{sqrt(3)}$$

V_nom 和 P_base 在三相 V-I 测量模块对话框中指定。

通过选择 稳态电压和电流，可以从 Powergui 模块获得由三相 V-I 测量模块测量的稳态电压和电流相量。即使输出信号转换为标幺值，Powergui 中显示的相量幅值仍保持为峰值或 RMS 值。

示例

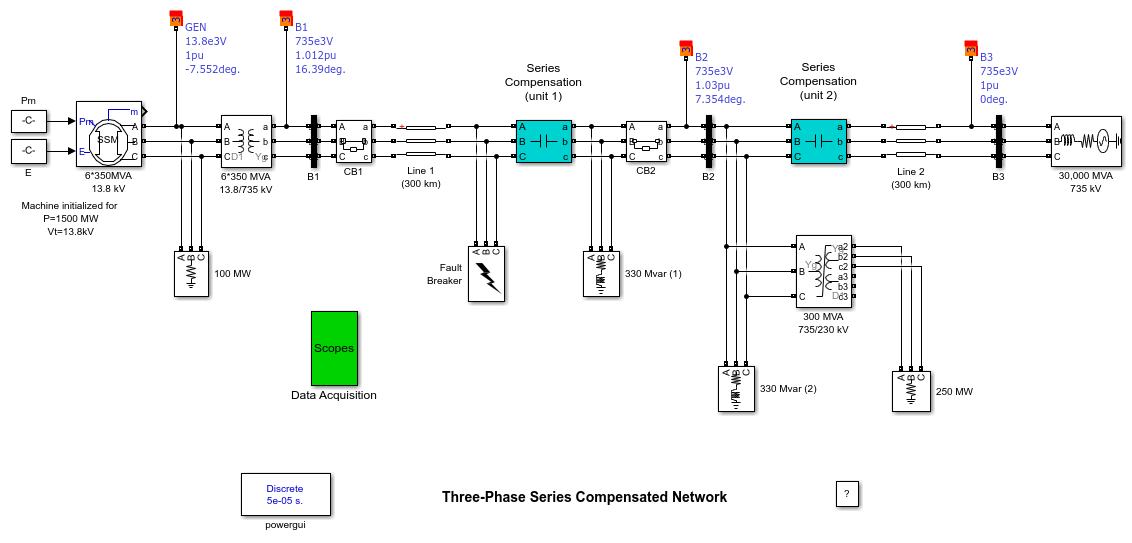

三相串联补偿网络

使用三相模块研究串联补偿的 735 kV 输电系统的暂态过程

端口

输出

Vabc — 测量的相地或相间电压

Simulink® 信号

三个测量的相地或相间电压。当选择 使用标签 参数或将 电压测量 菜单设置为 no 时，Vabc 输出消失。

Iabc — 测量的线电流

Simulink 信号

三个测量的线电流。当选择 使用标签 参数或将 电流测量 菜单设置为 no 时，Iabc 输出消失。

保留

A — A 相

专用电气

与 A 相电压和电流关联的专用电气保留端口

B — B 相

专用电气

与 B 相电压和电流关联的专用电气保留端口

C — C 相

专用电气

与 C 相电压和电流关联的专用电气保留端口

a — a 相

专用电气

与 a 相电压和电流关联的专用电气保留端口

b — b 相

专用电气

与 b 相电压和电流关联的专用电气保留端口

c — c 相

专用电气

与 c 相电压和电流关联的专用电气保留端口

参数

电压测量 — 电压测量选项

no （默认） | phase-to-ground | phase-to-phase

如果不想测量三相电压，请选择 no。如果要测量相地电压，请选择 phase-to-ground（默认）。如果要测量相间电压，请选择 phase-to-phase。

使用标签 — 标签使用

off （默认） | on

如果选中，电压测量值将发送到带标签的信号。使用 From 模块读取电压。From 模块的 Goto 标签必须与 信号标签 参数指定的标签相对应。如果清除，则可通过模块的 Vabc 输出获得电压测量值。默认值为清除。

信号标签（使用 From 模块收集此信号） — 标签标记

Vabc （默认）

指定电压测量值的标签标记。默认值为 Vabc。

基于额定相地电压峰值的标幺值电压 — 标幺值相地电压

off （默认） | on

如果选中，测量的相地电压将转换为标幺值。默认值为清除。

注意

对于新模型，如果 电压测量 参数设置为 phase-to-phase 或 no，则此参数不可用。但是，对于从先前版本保存的模型，如果 电压测量 参数设置为 phase-to-phase 且选择了 标幺值电压 选项，则此参数可用且被选中。在这种情况下，您可以选择保持此参数不变以保持兼容性。您也可以选择清除此参数并选择 基于额定相间电压峰值的标幺值电压 参数。然后，您需要在模型中考虑这种新标幺值转换的影响。

基于额定相间电压峰值的标幺值电压 — 标幺值相间电压

off （默认） | on

如果选中，测量的相间电压将转换为标幺值。如果 电压测量 参数设置为 phase-to-ground 或 no，则此参数不可用。

电流测量 — 电流测量选项

no （默认） | yes

如果要测量流经模块的三相电流，请选择 yes（默认）。

使用标签 — 标签使用

off （默认） | on

如果选中，电流测量值将发送到带标签的信号。使用 From 模块读取电流。From 模块的 Goto 标签必须与 信号标签 参数指定的标签相对应。如果清除，则可通过模块的 Iabc 输出获得电流测量值。默认值为清除。

信号标签（使用 From 模块收集此信号） — 标签标记

Iabc （默认）

指定电流测量值的标签标记。默认值为 Iabc。

标幺值电流 — 标幺值电流

off （默认） | on

如果选中，三相电流以标幺值测量。否则，以安培为单位测量。默认值为清除。

基准功率（三相 VA） — 三相基准功率

100e6 （默认）

用于将测量电流转换为标幺值的三相基准功率，单位为伏安（VA）。如果 标幺值电流 被清除，则 基准功率（三相 VA） 参数不可用。

用于标幺值测量的额定电压（相间 Vrms） — RMS 额定电压

500e3 （默认）

用于将测量电压转换为标幺值的额定电压，单位为 RMS 伏特。如果 电压测量 参数设置为 no，则此参数不可用。默认值为 500e3。

输出信号格式 — 测量信号的格式

Complex （默认） | Real-Imag | Magnitude-Angle | Magnitude

指定在相量仿真中使用模块时测量信号的格式。当 powergui 模块的 仿真类型 参数设置为 Phasor 或 Discrete phasor 时，输出信号格式 参数启用。

设置为 Complex（默认）以将测量的电压和电流输出为复数值。输出为复数信号。

设置为 Real-Imag 以输出测量电压和电流的实部和虚部。

设置为 Magnitude-Angle 以输出测量电压和电流的幅值和角度。

设置为 Magnitude 以输出测量电压和电流的幅值。输出为标量值。

扩展功能

C/C++ 代码生成

使用 Simulink® Coder™ 生成 C 和 C++ 代码。

版本历史记录

Imag 以输出测量电压和电流的实部和虚部。

设置为 Magnitude-Angle 以输出测量电压和电流的幅值和角度。

设置为 Magnitude 以输出测量电压和电流的幅值。输出为标量值。

扩展功能

C/C++ 代码生成

使用 Simulink® Coder™ 生成 C 和 C++ 代码。

版本历史记录

在 R2006a 之前推出
