简介：本文深入探讨了如何使用OpenCV库和Visual C++（VC）实现Hough变换来检测图像中的线段。介绍了Hough变换的理论基础、实现步骤，并提供了完整的代码示例。通过这些步骤，读者可以学习到从图像加载到边缘检测，再到Hough变换和结果展示的整个流程，并能够根据实际需求调整关键参数。Hough变换是计算机视觉领域图像处理的一个重要组成部分，本教程将帮助读者深入理解并应用这一技术。

1. Hough变换基础与应用

在计算机视觉和图像分析领域中，Hough变换是一项基础而强大的技术，主要用于检测图像中的几何形状，尤其是直线和圆。它由Paul Hough在1962年提出，最初用于检测直线，但随着技术的发展，已经扩展到了检测曲线和任意形状。

1.1 Hough变换原理

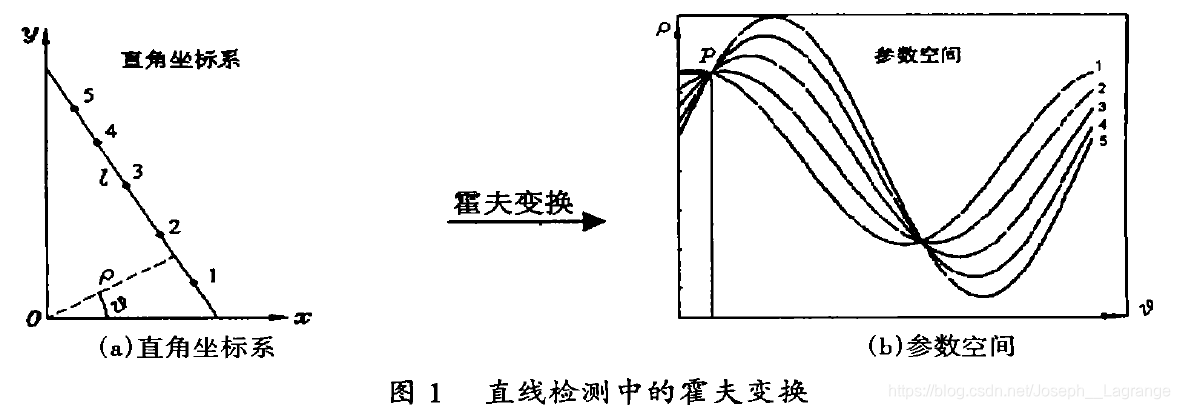

Hough变换的基本思想是将图像空间中的点映射到参数空间中的曲线，从而通过在参数空间中寻找累积和最高的点来确定几何形状的参数。对于直线检测，将直线表示为参数空间中的点，其中每个点对应于一组可能的直线参数 (ρ, θ)。

1.2 Hough变换的特点

• 鲁棒性 ：即便图像中有部分遮挡或噪声，Hough变换仍然能够准确地检测到几何形状。
• 适应性 ：通过变换参数空间，可以检测各种复杂度的几何形状。
• 通用性 ：Hough变换不仅限于直线检测，还可以用于检测圆、椭圆、矩形等其他形状。

Hough变换在工业视觉检测、医学图像分析、安全监控等众多领域中有着广泛的应用。掌握其基础原理和应用方法，对于深入理解图像处理和模式识别技术至关重要。接下来的章节将深入探讨Hough变换在实际开发中的应用以及优化策略。

2. OpenCV库介绍

2.1 OpenCV库概述

2.1.1 OpenCV的主要功能和特点

OpenCV是一个开源的计算机视觉和机器学习软件库，它提供了一系列的编程接口，用于解决复杂的视觉应用问题。主要功能涵盖了图像处理、视频分析、特征提取、物体识别等领域。OpenCV的特点包括：

• 跨平台性：OpenCV支持多种操作系统，如Windows、Linux、Mac OS等。
• 高效性：通过优化代码，OpenCV在图像处理任务中表现得非常高效。
• 丰富算法：提供了成千上万种算法，用于图像处理、模式识别、机器学习等。
• 社区支持：拥有庞大的用户和开发者社区，不断有人贡献新的代码和功能。

2.1.2 OpenCV库的发展历程

OpenCV的发展起始于1999年，由英特尔公司发起，目的是促进计算机视觉研究和商业应用的发展。从最初的1.0版本至今，OpenCV已经演进了多个版本，每次更新都带来了功能的增加与性能的提升。

2.2 OpenCV在图像处理中的应用

2.2.1 常见的图像处理算法和接口

OpenCV提供了许多图像处理的算法和接口，其中一些常见的包括：

• 灰度转换
• 颜色空间转换
• 滤波操作（如模糊、中值滤波等）
• 边缘检测（如Sobel算子、Canny算子等）
• 形态学操作（如膨胀、腐蚀等）

2.2.2 OpenCV在复杂项目中的应用案例

OpenCV被广泛应用于多个领域，包括但不限于：

• 人脸识别系统：用于安全验证，如手机解锁、门禁系统等。
• 医疗成像：帮助医生分析图像数据，进行疾病诊断。
• 自动驾驶汽车：用于识别道路上的标志和行人。
• 机器人视觉：机器人的导航和环境感知。

2.3 OpenCV环境搭建

2.3.1 安装OpenCV库的步骤和方法

安装OpenCV的过程通常包含以下步骤：

1. 下载OpenCV的预编译包或者从源代码编译。
2. 设置环境变量以确保系统能找到OpenCV库。
3. 在开发环境中配置OpenCV路径。
4. 进行测试以验证安装是否成功。

2.3.2 OpenCV开发环境的配置指导

根据不同的操作系统和开发工具，配置方法会有所不同。在Visual Studio中配置OpenCV的步骤大致如下：

1. 安装Visual Studio并创建一个新项目。
2. 下载适合Visual Studio版本的OpenCV预编译包。
3. 解压OpenCV到一个指定目录。
4. 在Visual Studio中添加包含OpenCV头文件的目录到包含目录（Include Directories）。
5. 添加OpenCV库文件到库目录（Library Directories）。
6. 将OpenCV的.lib文件添加到项目的链接器输入（Linker -> Input -> Additional Dependencies）。
7. 在项目中添加配置文件以支持动态链接库（DLLs）。

安装和配置OpenCV是使用它进行图像处理和开发的前提，确保这些步骤正确无误是至关重要的。下面是一个简化的示例，展示了如何在C++中使用OpenCV进行图像的读取和显示。

#include <opencv2/opencv.hpp>
#include <iostream>

int main() {
    // 使用OpenCV的imread函数读取图像
    cv::Mat image = cv::imread("path_to_image.jpg");
    if(image.empty()) {
        std::cout << "Could not open or find the image" << std::endl;
        return -1;
    }

    // 使用imshow函数显示图像
    cv::imshow("Display window", image);
    // 等待键盘输入，参数为等待时间，0表示无限等待
    cv::waitKey(0);
    return 0;
}

在上述代码中，我们首先包含了OpenCV的头文件，然后在主函数中读取了一张图片，并使用imshow函数显示了它。如果图片无法被正确加载，程序会输出错误信息并退出。这个过程仅展示了如何使用OpenCV的最基本功能，但它是进行更高级图像处理和视觉任务的起点。

3. Visual C++环境配置

3.1 Visual C++开发环境介绍

3.1.1 Visual C++的主要功能和特点

Visual C++，作为微软Visual Studio家族中的重要一员，专为C++语言的开发提供强大的支持。它具备高级的代码编辑器、调试器以及性能分析器等工具，使得开发者能够进行高效的开发工作。Visual C++具有以下显著特点：

• 集成开发环境（IDE） ：提供一个集中的工作空间，整合了源代码编辑、编译、调试等开发阶段所需的所有工具。
• 强大的调试工具 ：支持本地和远程调试、性能分析等功能，帮助开发者快速定位和解决问题。
• 丰富的组件库 ：支持MFC（Microsoft Foundation Classes）、ATL（Active Template Library）等，为应用程序的创建提供了丰富的预建组件。
• C++11/14/17/20支持 ：紧跟最新的C++标准，使开发者能够使用最新的语言特性。
• 跨平台开发 ：与Visual Studio一起支持跨平台开发，能够编译运行在Windows、Linux、甚至macOS等操作系统上。

3.1.2 Visual C++在Windows平台的应用优势

Visual C++在Windows平台上的开发优势尤为明显，因为它充分利用了Windows操作系统提供的底层服务和接口。这种紧密的集成意味着：

• 系统级访问 ：开发者可以直接使用Windows API进行系统级编程，构建高性能的应用程序和服务。
• 用户界面（UI）设计 ：集成的工具和设计器简化了基于Windows的桌面应用程序的UI设计流程。
• 硬件交互 ：能够更直接地与硬件交互，使得驱动程序和其他硬件相关软件的开发更加高效。
• 安全性和稳定性 ：通过Visual C++开发的应用程序能够利用Windows的安全机制，保证应用的安全性和稳定性。

3.2 Visual C++环境搭建

3.2.1 安装Visual Studio的步骤

在Windows平台上安装Visual Studio的步骤是创建Visual C++开发环境的首要步骤。下面是详细的操作步骤：

1. 访问Visual Studio官方网站下载安装程序。
2. 运行下载的安装程序，启动Visual Studio安装向导。
3. 在安装向导中选择“安装”选项，并选择需要安装的组件。
4. 选择“C++桌面开发”工作负载以及需要的C++库和工具集。
5. 按照提示完成安装向导，等待安装过程完成。
6. 重启计算机，完成安装过程。

3.2.2 创建和配置Visual C++项目的方法

安装好Visual Studio之后，接下来是创建和配置Visual C++项目的具体步骤：

1. 打开Visual Studio，选择“创建新项目”。
2. 在“创建新项目”窗口中，选择合适的项目模板。例如，对于控制台应用程序，选择“Windows控制台应用程序”。
3. 输入项目名称，选择项目保存位置，点击“创建”按钮。
4. 在创建向导中，可以根据需要选择不同的配置选项（如Debug或Release）以及目标平台（如x86或x64）。
5. 创建项目后，可以在解决方案资源管理器中看到项目的文件结构。
6. 可以通过右键点击项目中的“源文件”或“头文件”，添加新的C++源代码或头文件到项目中。

3.3 OpenCV与Visual C++的集成

3.3.1 集成OpenCV库到Visual C++项目

在Visual C++中集成OpenCV库，使得可以在项目中使用OpenCV进行图像处理和其他计算机视觉任务。下面是具体的集成步骤：

1. 下载并安装OpenCV库。可以在OpenCV官网下载预编译的库文件或从源代码编译安装。
2. 将OpenCV的库文件（ .lib ）和头文件（ .h ）复制到Visual Studio的项目目录中。
3. 打开项目属性，导航到“配置属性” -> “C/C++” -> “常规”，在“附加包含目录”中添加包含OpenCV头文件的目录。
4. 在“链接器” -> “常规” -> “附加库目录”中添加包含OpenCV库文件的目录。
5. 在“链接器” -> “输入” -> “附加依赖项”中添加OpenCV库文件的名称（如 opencv_world456.lib ）。
6. 点击“确定”保存设置。

3.3.2 验证OpenCV在Visual C++中安装和配置成功

为了验证OpenCV是否已经在Visual C++项目中正确配置，可以创建一个简单的OpenCV应用程序，执行以下操作：

1. 创建一个新的Visual C++项目，按照前面介绍的步骤。
2. 在源文件中添加OpenCV库的使用代码，例如：使用 cv::Mat 类来创建一个矩阵对象。
3. 编译并运行项目。如果配置正确，应用程序将成功运行并执行OpenCV相关代码。
4. 如果遇到链接错误，请检查库文件和头文件路径是否设置正确，或重新下载和安装OpenCV库。

通过以上步骤，可以确保OpenCV库与Visual C++项目成功集成，并可以在项目中使用OpenCV提供的功能。

4. 图像处理技术的实践操作

4.1 图像的加载与灰度化处理

使用OpenCV加载图像的方法

图像处理的第一步通常是加载图像文件到内存中。OpenCV库提供了简单易用的接口，用于加载和读取各种图像格式。使用 cv2.imread() 函数可以轻松实现这一过程。以下是该函数的基本使用方法：

import cv2

# 以彩色模式加载图像
image = cv2.imread('path_to_image.jpg', cv2.IMREAD_COLOR)

# 以灰度模式加载图像
image_gray = cv2.imread('path_to_image.jpg', cv2.IMREAD_GRAYSCALE)

在上述代码中， cv2.imread() 函数的第一个参数是图像的路径，第二个参数是标志位，可以是 cv2.IMREAD_COLOR （默认值，以彩色模式加载图像，忽略图像的透明度），或者是 cv2.IMREAD_GRAYSCALE （以灰度模式加载图像）。

图像灰度化的原理和操作步骤

图像灰度化是将彩色图像转换为灰度图像的过程。灰度图像是指每个像素只有一个亮度值的图像，通常用于简化图像处理和分析。在OpenCV中，可以使用 cv2.cvtColor() 函数结合 cv2.COLOR_BGR2GRAY 参数来实现这一转换。

import cv2

# 以彩色模式加载图像
image = cv2.imread('path_to_image.jpg', cv2.IMREAD_COLOR)

# 将彩色图像转换为灰度图像
gray_image = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

灰度化的过程可以看作是将彩色图像的RGB通道进行加权平均的过程，其中加权的权重取决于人类视觉系统对不同颜色的敏感程度。常用的加权公式为：

Y = 0.299 * R + 0.587 * G + 0.114 * B

其中，Y代表灰度值，R、G、B分别代表红色、绿色和蓝色通道的值。

4.2 边缘检测技术应用

Canny边缘检测算法原理

边缘检测是图像处理中的一个重要步骤，其目的是识别图像中物体的边缘。Canny边缘检测算法是一种非常流行的边缘检测算法，由John Canny于1986年提出。该算法利用高斯滤波器平滑图像，寻找局部最大梯度，最终通过滞后阈值确定边缘。

Canny算法的主要步骤包括：
1. 噪声抑制 ：使用高斯滤波器去除图像噪声。
2. 梯度计算 ：计算图像梯度的幅值和方向。
3. 非极大值抑制 ：保留梯度的局部最大值。
4. 滞后阈值 ：通过两个阈值来确定边缘的强弱，只保留强边缘，并用它们来连接相邻的弱边缘。

实现Canny算法的代码操作流程

在OpenCV中实现Canny算法相对简单。下面的代码展示了如何使用OpenCV的 cv2.Canny() 函数进行边缘检测：

import cv2

# 以灰度模式加载图像
image_gray = cv2.imread('path_to_image.jpg', cv2.IMREAD_GRAYSCALE)

# 应用Canny边缘检测算法
edges = cv2.Canny(image_gray, threshold1, threshold2)

在这段代码中， threshold1 和 threshold2 是滞后阈值，需要根据实际图像进行调整。通常， threshold1 的值应该小于 threshold2 。

4.3 Hough线段检测的实现

Hough变换检测线段的算法原理

Hough变换是一种用于检测图像中特定形状（如直线、圆等）的算法。在检测直线的场景下，Hough变换利用参数空间来表达图像空间中的直线。每条直线可以由两个参数ρ（rho）和θ（theta）来表示，其中ρ是原点到直线的距离，θ是直线法线与x轴的夹角。

Hough变换的步骤包括：
1. 边缘图像 ：首先需要一个边缘图像，通常由Canny边缘检测得到。
2. 累加器空间 ：创建一个累加器矩阵，用于记录每条线的支持度。
3. 投票过程 ：遍历边缘图像中的每个像素点，根据ρ和θ的可能值，更新累加器矩阵。
4. 寻找峰值 ：确定累加器矩阵中的局部最大值，这些峰值对应的ρ和θ定义了图像中的直线。

在OpenCV中实现Hough线段检测的代码示例

下面的代码展示了如何在OpenCV中使用 cv2.HoughLines() 函数进行Hough线段检测：

import cv2
import numpy as np

# 以灰度模式加载图像
image_gray = cv2.imread('path_to_image.jpg', cv2.IMREAD_GRAYSCALE)

# 应用Canny边缘检测算法
edges = cv2.Canny(image_gray, threshold1, threshold2)

# 应用Hough变换检测线段
lines = cv2.HoughLines(edges, rho, theta, threshold)

在这段代码中， rho 是距离分辨率， theta 是角度分辨率， threshold 是检测到的线段与阈值的最小交点数。这些参数需要根据具体图像和需求进行调整。

现在，让我们更详细地了解Hough变换的具体工作原理，以及如何利用OpenCV的函数来实现它，并通过代码和图像来展示检测到的线段。

5. Hough线段检测结果展示与代码优化

5.1 结果的绘制与展示

在完成Hough线段检测后，我们通常需要将检测到的线段绘制到原图上以直观展示结果。在OpenCV中，使用函数 cv::line 来绘制线段。为了展示的清晰，我们可能需要调整线段的颜色、厚度以及是否去除重复线段等。

// 假设已经检测到的线段存储在lines中
for (size_t i = 0; i < lines.size(); i++)
{
    float rho = lines[i][0], theta = lines[i][1];
    Point pt1, pt2;
    double a = cos(theta), b = sin(theta);
    double x0 = a * rho, y0 = b * rho;
    pt1.x = cvRound(x0 + 1000 * (-b));
    pt1.y = cvRound(y0 + 1000 * (a));
    pt2.x = cvRound(x0 - 1000 * (-b));
    pt2.y = cvRound(y0 - 1000 * (a));
    line(image, pt1, pt2, Scalar(0,0,255), 3, LINE_AA);
}

上述代码中， lines 是通过 cv::HoughLinesP 函数获取的线段集合。通过计算每个线段的起点和终点坐标，我们可以使用 line 函数在原图 image 上绘制出来。 Scalar(0,0,255) 表示红色线条， 3 是线条的厚度， LINE_AA 是抗锯齿线。

提高结果可视化的几种方法

可视化是数据科学的重要一环，尤其是在图像处理中，良好的可视化可以帮助我们更好地理解数据或结果。以下是一些提高可视化效果的方法：

• 对比度调整 ：在绘制线段之前，可以增强图像的对比度来提高线段的可见度。
• 去除重复线段 ：为了避免检测到的线段过于密集，我们可以对检测结果进行后处理，例如合并那些非常接近的线段。
• 使用不同颜色或样式 ：根据线段的长度、角度或其他特征来为不同的线段分配不同的颜色或样式。

5.2 代码的解读与调整参数的建议

Hough变换代码逻辑的详细解读

Hough变换的代码实现涉及到多个步骤，包括图像的预处理、线段检测和结果展示。下面是对 cv::HoughLinesP 函数的基本解读：

vector<Vec4i> lines; // 存储线段的向量
// 检测图像中的线段
cv::HoughLinesP(image, lines, 1, CV_PI/180, minLineLength, maxLineGap);

• lines 是输出参数，存储检测到的线段。
• 第二个参数是输入图像。
• 第三个参数是距离分辨率，单位是像素。
• 第四个参数是角度分辨率，单位是弧度。
• minLineLength 是线段的最小长度，小于此值的线段会被过滤掉。
• maxLineGap 是同一方向上相邻两点之间的最大间隔，超过此值的点将不会被认为是线段的一部分。

如何根据实际需求调整检测参数

在进行Hough线段检测时，调整参数以适应不同的需求是非常重要的。以下是一些建议：

• 调整距离分辨率（rho） ：分辨率越高，检测结果越精细，但计算量也会随之增大。
• 调整角度分辨率（theta） ：角度分辨率越低，检测结果对斜率变化越敏感。
• 设置合理的 minLineLength 和 maxLineGap ：这取决于你想要检测的线段特征。如果要检测长的直线，可以增加 minLineLength ；如果要检测的是图像中的断线或短的线段，应减少 minLineLength 并增加 maxLineGap 。

通过适当的参数调整，我们可以使Hough变换的线段检测更适应于我们的应用场景，例如交通标志检测、笔画提取等。

需要注意的是，参数调整需要结合具体应用场景进行测试和评估，过高的参数设置会增加计算时间，而过低则可能丢失重要特征。
