一、文档概述

本文档针对OTFS（正交时频空）通信系统相关的12个MATLAB代码文件进行功能解读，涵盖信道建模、数据生成、信号检测与均衡等核心模块。该代码集由莫纳什大学研究团队开发，支持ZF（迫零）、MMSE（最小均方误差）、MPA（消息传递算法）等多种检测算法，适用于高斯白噪声信道下的OTFS系统性能仿真，可灵活配置QPSK、16QAM、64QAM等调制方式，以及ZP（零填充）、CP（循环前缀）、RCP（循环卷积前缀）等多种OTFS系统变体。

二、核心模块分类与功能解析

（一）信道建模模块

信道建模模块是OTFS系统仿真的基础，负责生成符合实际通信场景的信道参数与信道矩阵，包括4个核心代码文件，覆盖从信道参数生成到时频域信道转换的全流程。

1. 信道参数生成：Generate_delay_Doppler_channel_parameters.m

该文件用于生成OTFS系统的延迟-多普勒域信道参数，基于3GPP标准定义的多径信道模型（EPA/EVA/ETU），为后续信道矩阵构建提供输入参数。

• 核心功能
• 计算延迟与多普勒分辨率：根据子载波间隔、符号时长等系统参数，确定单个延迟抽头（onedelaytap）和单个多普勒抽头（onedopplertap）对应的实际物理量，建立离散抽头与连续物理信道的映射关系。
• 多径信道参数配置：支持EPA（增强 pedestrian A）、EVA（增强 vehicular A）、ETU（增强 typical urban）三种3GPP标准信道模型的切换，通过预设延迟列表（delays）和功率延迟谱（pdp），模拟不同场景下的多径传播特性。
• 信道系数与抽头生成：基于功率延迟谱生成归一化的信道功率分布，结合复高斯随机过程生成各多径的信道系数（chancoef）；根据用户最大移动速度计算最大多普勒频移，结合Jakes谱生成各多径的多普勒抽头（Dopplertaps），最终输出信道系数、延迟抽头、多普勒抽头及多径数量（taps）。
• 关键参数说明
  |参数名称|含义|取值示例|
  |----|----|----|
  |carfre|载波频率|4×10⁹ Hz（4GHz）|
  |deltaf|子载波间隔|15×10³ Hz（15KHz）|
  |max_speed|用户最大移动速度|0-120 km/h|
  |taps|多径数量|由选定信道模型决定（如EVA模型为9径）|

2. 时域信道矩阵生成：Gen_time_domain_channel.m

该文件基于生成的信道参数，构建时域信道矩阵G与信道向量gs，是连接物理信道与信号传输的关键环节。

• 核心功能
• 复指数因子计算：根据OTFS系统的时间（N）和频率（M）维度参数，计算复指数因子z=exp(1i×2π/(N×M))，用于描述多普勒频移对信号相位的影响。
• 信道向量gs构建：遍历每个时域符号索引q，结合各多径的信道系数、延迟抽头与多普勒抽头，根据公式（16）累加计算每个延迟抽头对应的信道响应，生成维度为（lmax+1）×（N×M）的信道向量gs（lmax为最大延迟抽头）。
• 时域信道矩阵G构建：通过循环卷积（RCP模式）或线性卷积（ZP/CP模式），将信道向量gs映射为（N×M）×（N×M）的时域信道矩阵G，矩阵元素G(q+1, mod(q-l, N×M)+1)对应延迟l下的信道响应，确保信号在时域传输过程中准确反映多径延迟与多普勒扩展的影响。

3. 延迟-时频域信道向量生成：Gen_DT_and_DD_channel_vectors.m

该文件实现延迟-时域（DT）与延迟-多普勒域（DD）信道向量的转换，为后续信号检测提供域转换支持。

• 核心功能
• 延迟-时域信道向量（numltilda）提取：从输入的信道向量gs中，根据公式（42）提取特定延迟l、时间m、频率n对应的信道响应，生成维度为N×M×（l_max+1）的延迟-时域信道向量。
• 延迟-多普勒域信道向量（nu_ml）转换：通过归一化DFT矩阵（Fn）对延迟-时域信道向量进行傅里叶变换，将信道响应从时域转换到多普勒域，得到延迟-多普勒域信道向量，实现信道在不同域的表征切换。
• 多普勒域信道矩阵（Kml）构建：基于延迟-时域信道向量构建对角矩阵，再通过DFT矩阵进行域转换，生成延迟-多普勒域的信道矩阵Kml，为复杂信道下的信号检测提供矩阵形式的信道信息。

4. 时频域单抽头信道生成：Generate_time_frequency_channel_ZP.m

该文件针对零填充（ZP）型OTFS系统，生成时频域（TF）的单抽头信道矩阵，简化时频域信号均衡过程。

• 核心功能
• 时域信道矩阵（Gn）构建：遍历每个频率n和时间m，根据选定的延迟抽头集合（L_set），从信道向量gs中提取对应延迟的信道响应，构建时域下的局部信道矩阵Gn。
• 时频域信道转换：通过归一化DFT矩阵（Fm）对时域信道矩阵Gn进行傅里叶变换，将其转换为时频域信道矩阵，并提取对角线元素作为时频域单抽头信道响应（Htf），最终生成维度为N×M的时频域单抽头信道矩阵，为TF域单抽头均衡器提供输入。

（二）数据生成与信号调制模块

数据生成与信号调制模块负责将二进制信息转换为OTFS延迟-多普勒域的信号网格，包括2个核心代码文件。

1. 2D数据网格生成：Generate_2D_data_grid.m

该文件根据OTFS系统的填充模式（ZP/CP/RCP），生成延迟-多普勒域的数据符号网格，明确数据符号与填充符号的位置。

• 核心功能
• 数据向量构建：根据输入的数据符号（xdata）和数据网格掩码（datagrid），将数据符号填充到对应的网格位置，生成长度为N×M的一维数据向量（x_vec），其中非数据位置（填充区域）置零。
• 2D网格转换：将一维数据向量reshape为M×N的二维延迟-多普勒网格（X），网格维度与OTFS系统的时间（N）和频率（M）维度匹配，确保数据符号在延迟-多普勒域的正确映射，为后续OTFS调制提供结构化的信号输入。
• 关键逻辑：通过datagrid掩码精准控制数据符号的分布，例如ZP模式下，datagrid的（M_data+1）至M行置零，对应零填充区域；CP模式下，填充区域根据循环前缀长度调整，实现不同OTFS变体的数据布局适配。

2. 系统仿真主程序：tb_OTFS_MMSE_ZF_MMSE_MP.m

该文件是OTFS系统仿真的主入口，整合数据生成、调制、信道传输、均衡、解调等全流程，支持系统性能（误码率）的仿真与统计。

• 核心功能
• 系统参数配置：设置OTFS系统的核心参数，包括时间维度（N）、频率维度（M）、调制方式（Mmod）、系统变体（ZP/CP/RCP）、最大仿真次数（maxruns）、最大错误比特数（max_err）等，为仿真提供全局配置。
• 数据生成与调制：生成随机二进制消息（msg），通过QAM调制（qammod）转换为复符号；调用Generate2Ddata_grid.m生成延迟-多普勒域数据网格（X），再通过DFT变换将其转换为时域信号（s），完成OTFS调制过程。
• 信道传输仿真：调用GeneratedelayDopplerchannelparameters.m生成信道参数，构建时域信道矩阵（Gmy）；生成符合高斯白噪声分布的噪声（noise），计算接收信号r=Gmy×s + noise，模拟信号在信道中的传输过程。
• 均衡与解调：支持MMSE和ZF两种均衡算法，通过矩阵运算实现接收信号的均衡处理（如MMSE均衡器通过Gmmse=(N0×I + Gmy'×Gmy)\Gmy'计算均衡矩阵）；将均衡后的信号转换回延迟-多普勒域，通过QAM解调（qamdemod）恢复二进制消息（estinfobits）。
• 性能统计：统计每次仿真的误码数（bernum）和发送次数（numruns），计算误码率（ber=bernum/(numruns×Nbitsperfram)），当误码数达到max_err或误码率低于1e-6时停止仿真，确保性能统计的准确性与效率。

（三）信号检测与均衡模块

信号检测与均衡模块是OTFS系统对抗信道失真的核心，负责从接收信号中恢复原始数据，包括3个核心代码文件，分别对应不同的检测算法。

1. 消息传递检测算法：MPA_detector.m

该文件实现基于消息传递（MPA）的迭代检测算法，适用于复杂多径信道下的高精度信号检测，尤其在高信噪比场景下性能优势显著。

• 核心功能
• 稀疏信道索引构建：分析信道矩阵H的稀疏性，提取每行（indba）和每列（indab）的非零元素索引，记录非零元素数量（lengthba、lengthab），为MPA算法的稀疏消息传递提供索引支持，减少计算复杂度。
• 先验概率初始化：初始化符号先验概率矩阵（pmap），假设所有QAM符号等概率（1/Mmod），为迭代检测提供初始先验信息。
• 迭代消息传递：在每次迭代中，分为两个关键步骤：
• 行处理（b维度）：计算每个接收节点（b）对应的各发送节点（a）的消息均值（meanint）和方差（varint），通过去除当前发送节点的贡献，得到其他发送节点对接收信号的联合影响。
• 列处理（a维度）：基于行处理得到的消息，计算每个发送节点（a）对应的各QAM符号的后验概率，通过指数运算和归一化更新先验概率矩阵（pmap），并引入阻尼因子（deltafra=0.7）抑制迭代震荡，提升收敛稳定性。
• 收敛判断与符号恢复：通过收敛率（convrate）判断迭代是否收敛（如convrate=1表示所有符号概率超过0.99），收敛后根据最大后验概率选择最优QAM符号，转换为二进制比特（est_bits），完成信号检测。
• 关键参数：迭代次数（nite）通常设置为5-10次，在检测性能与计算复杂度之间取得平衡；阻尼因子（deltafra）用于平滑迭代过程中的概率更新，避免因信道噪声导致的概率波动。

2. 时频域单抽头均衡器：TF_single_tap_equalizer.m

该文件实现时频域的单抽头均衡算法，算法复杂度低，适用于信道衰落较平缓的场景，是OTFS系统中的轻量级均衡方案。

• 核心功能
• 域转换：通过归一化DFT矩阵（Fn）将接收信号从延迟-多普勒域（Y）转换为时频域（Y_tf），利用时频域信道的稀疏性简化均衡过程。
• 单抽头均衡：基于时频域单抽头信道矩阵（Htf），采用最小均方误差准则计算均衡后的时频域信号Xtf=conj(Htf).Ytf./(Htf.conj(Htf)+noisevar)，其中noisevar为噪声方差，该公式通过抑制噪声与信道失真，恢复时频域信号。
• 信号恢复：将均衡后的时频域信号转换回延迟-多普勒域，提取数据符号并解调为二进制比特（est_bits），完成信号恢复。该算法计算复杂度仅为O(N×M)，远低于MPA算法，适合对实时性要求较高的场景。

3. 延迟-多普勒域信道矩阵生成：Gen_DD_and_DT_channel_matrices.m

该文件实现延迟-多普勒域（DD）与时域（DT）信道矩阵的转换，为ZP/CP/RCP等不同OTFS变体的均衡算法提供适配的信道矩阵。

• 核心功能
• 交织矩阵（P）构建：通过双重循环生成（N×M）×（N×M）的行-列交织矩阵P，矩阵中仅在特定位置（(j-1)×M+1:j×M, (i-1)×N+1:i×N）存在1，其余位置为0，实现延迟-多普勒域与时域信号的索引交织，对应公式（35）的数学定义。
• 时域信道矩阵（Htilda）转换：通过Htilda=P'×G×P将原始时域信道矩阵G转换为与交织矩阵适配的时域信道矩阵，实现信号在时域与延迟-多普勒域的对齐。
• 延迟-多普勒域信道矩阵（H）生成：结合归一化DFT矩阵的克罗内克积（kron(eye(M), Fn)），通过公式H=kron(eye(M), Fn)×H_tilda×kron(eye(M), Fn')将时域信道矩阵转换为延迟-多普勒域信道矩阵，为该域下的均衡算法（如MPA）提供准确的信道模型。

（四）辅助模块

辅助模块包括1个代码文件，负责OTFS系统性能的可视化展示，直观呈现不同算法的性能差异。

性能绘图：fig.m

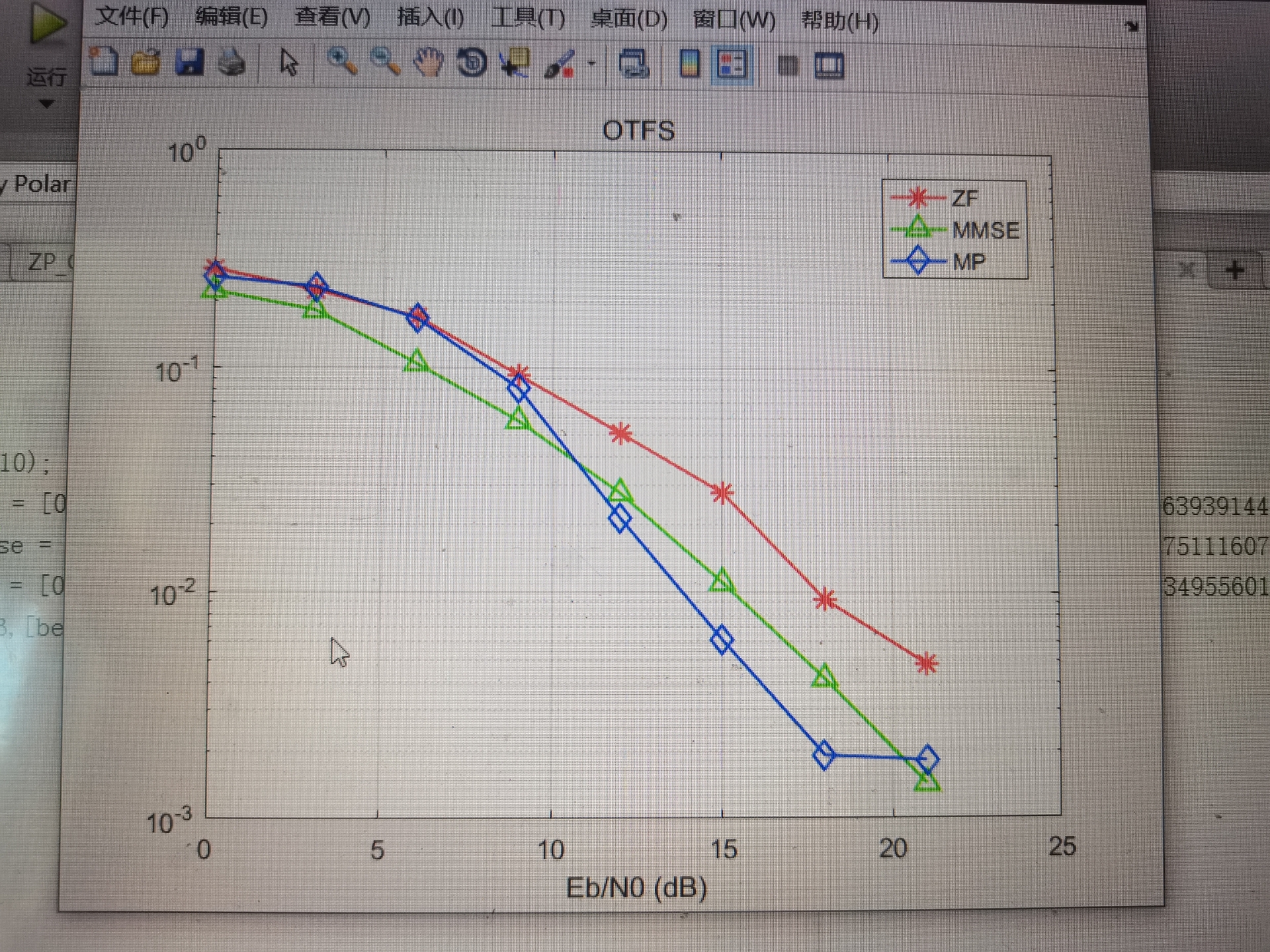

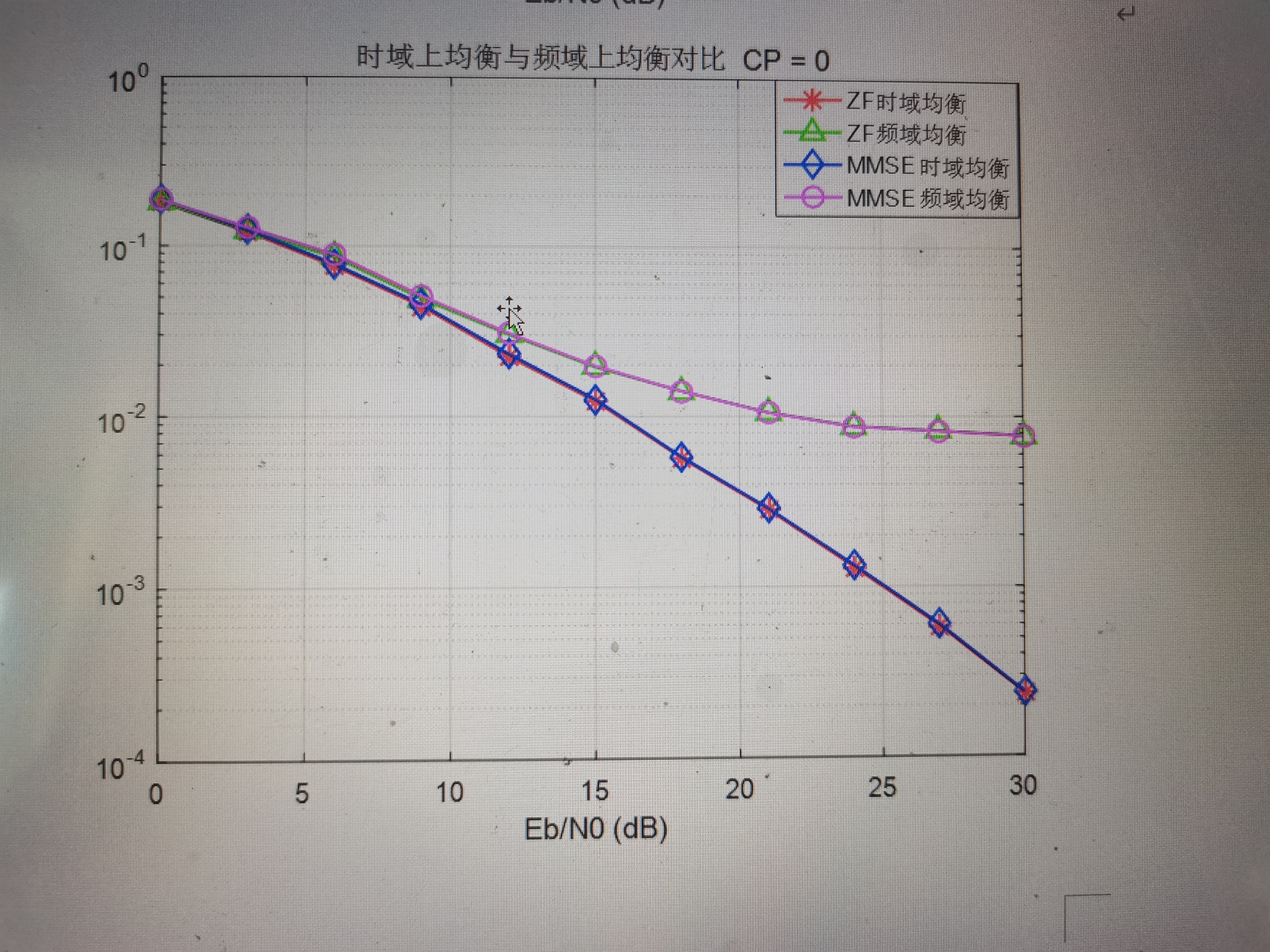

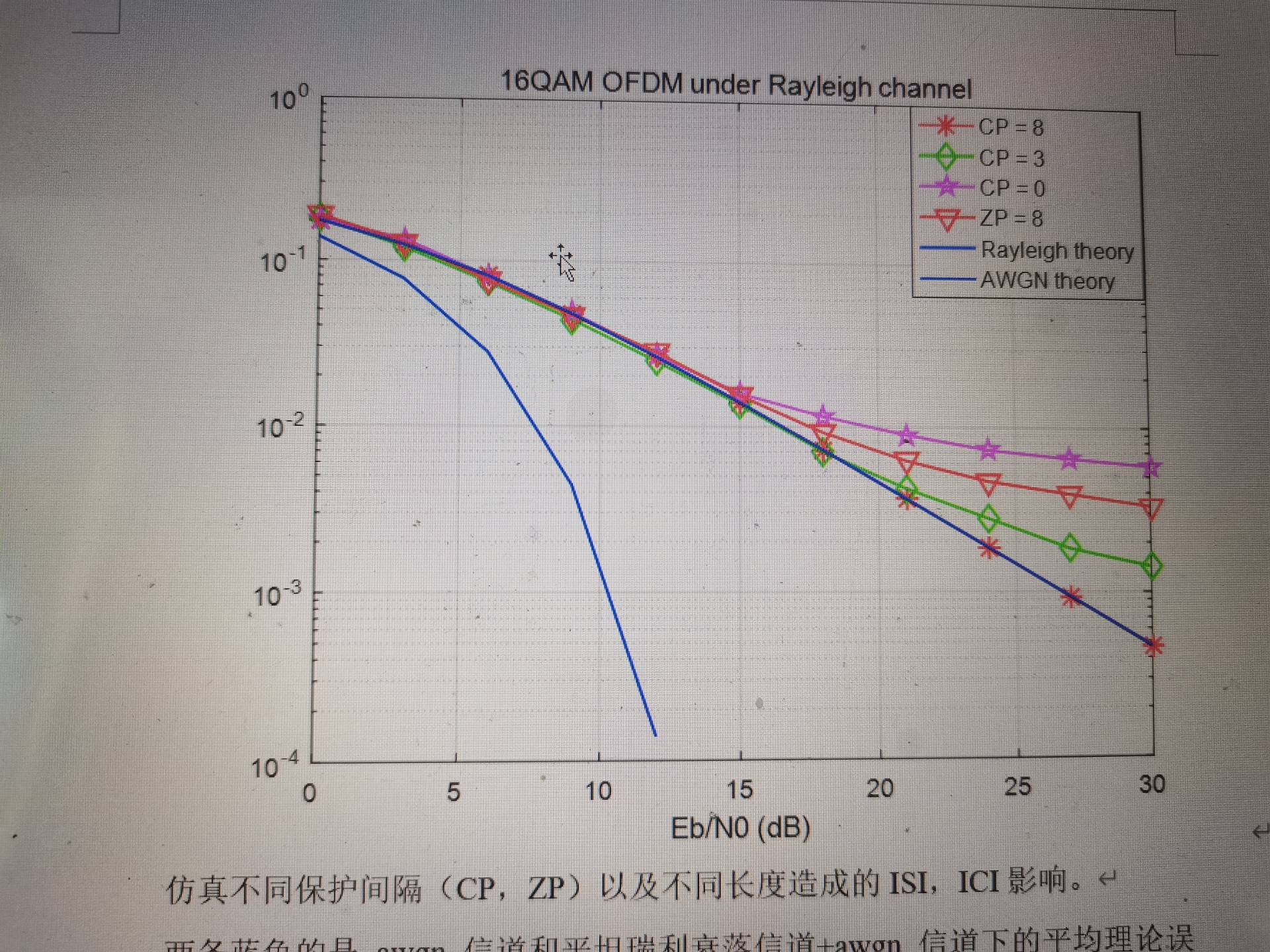

该文件通过半对数坐标图展示OTFS系统在不同信噪比下的误码率（BER）性能，支持ZF、MPA、MMSE三种算法的性能对比。

• 核心功能
• 数据输入：读取不同算法（ZF、MPA、MMSE）在各信噪比（SNRdB=0:3:21 dB）下的误码率数据（Peotfszf、PeotfsMP、PeotfsMMSE）。
• 图形绘制：使用semilogy函数绘制半对数坐标图，横轴为信噪比（E_b/N₀，dB），纵轴为误码率（BER）；通过不同颜色和标记（红色星号、蓝色圆形、绿色三角形）区分三种算法，并添加网格、图例和标题，增强图形可读性。
• 性能对比：从图形中可直观观察到，在相同信噪比下，MPA算法误码率最低（性能最优），MMSE算法次之，ZF算法误码率最高；随着信噪比提升，三种算法的误码率均呈下降趋势，且性能差距逐渐缩小，为算法选择提供可视化依据。

三、系统工作流程总结

OTFS系统的完整工作流程基于上述模块的协同工作，具体步骤如下：

1. 参数配置：通过主程序（tbOTFSMMSEZFMMSE_MP.m）设置系统参数，包括调制方式、均衡算法、信道模型、仿真次数等。
2. 信道参数生成：调用GeneratedelayDopplerchannelparameters.m生成多径信道的延迟、多普勒、系数等参数，为信道建模提供输入。
3. 信道矩阵构建：通过Gentimedomainchannel.m生成时域信道矩阵G，再调用GenDDandDTchannelmatrices.m转换为延迟-多普勒域信道矩阵H，完成信道建模。
4. 数据生成与调制：生成随机二进制消息，经QAM调制后，通过Generate2Ddata_grid.m生成延迟-多普勒域数据网格，再通过DFT转换为时域发送信号。
5. 信道传输：将发送信号通过时域信道矩阵G传输，并叠加高斯白噪声，得到接收信号。
6. 均衡与检测：根据选定的均衡算法（ZF/MMSE/MPA），对接收信号进行均衡处理，转换回延迟-多普勒域后解调为二进制比特。
7. 性能统计与可视化：统计误码率并通过fig.m绘制性能曲线，完成系统性能评估。

四、代码特点与应用场景

（一）代码特点

1. 模块化设计：各功能模块独立封装为函数，接口清晰，支持模块的单独调用与替换（如更换信道模型或均衡算法），便于二次开发与扩展。
2. 标准兼容性：信道模型基于3GPP标准，支持EPA/EVA/ETU三种典型场景，调制方式符合Gray编码规则，确保仿真结果的工程参考价值。
3. 算法多样性：集成ZF、MMSE、MPA三种主流均衡检测算法，覆盖低复杂度（ZF/MMSE）与高性能（MPA）需求，可根据实际场景选择适配方案。
4. 性能可控性：主程序中设置最大错误比特数与最小误码率阈值，平衡仿真精度与效率，避免无效计算。

（二）应用场景

1. 学术研究：可用于OTFS系统的算法性能验证，对比不同检测算法、调制方式、信道模型对系统性能的影响，为论文研究提供仿真支撑。
2. 工程设计：为OTFS系统的硬件实现提供参数参考，例如通过仿真确定最优的循环前缀长度、迭代次数等参数，降低硬件设计风险。
3. 教学演示：代码结构清晰，注释详细，且包含完整的数学公式引用（如公式33、35、42等），可作为通信原理课程中OTFS技术的教学案例，帮助学生理解域转换与信号检测的核心逻辑。
