一、基本介绍

项目名：胎压监测系统
项目编号：mcuclub-dz-1029
单片机类型：STM32F103C8T6
具体功能：
1、通过DS18B20监测当前环境温度，温度大于最大值喷淋装置，打开喷淋装置，控制水泵抽水降温；
2、通过压力检测模块XGZP6847检测当前胎压，检测到胎压大于最大值，语音播报模块CN-TTS提醒，自动打开放气的阀门（步进电机模拟）步进电机驱动模块ULN2003，语音提醒，气压小于最大值，关闭放气阀门；同时LED灯变红提醒
3、通过GPS+北斗获取当前的定位；
4、通过按键可设置各阈值、控制
5、通过OLED显示屏显示测量值
6、通过4G模块AIR780将检测的数据传输到手机端，喷淋装置，打开喷淋装置；

二、资料总览

实物资料

三、32单片机部分资料展示

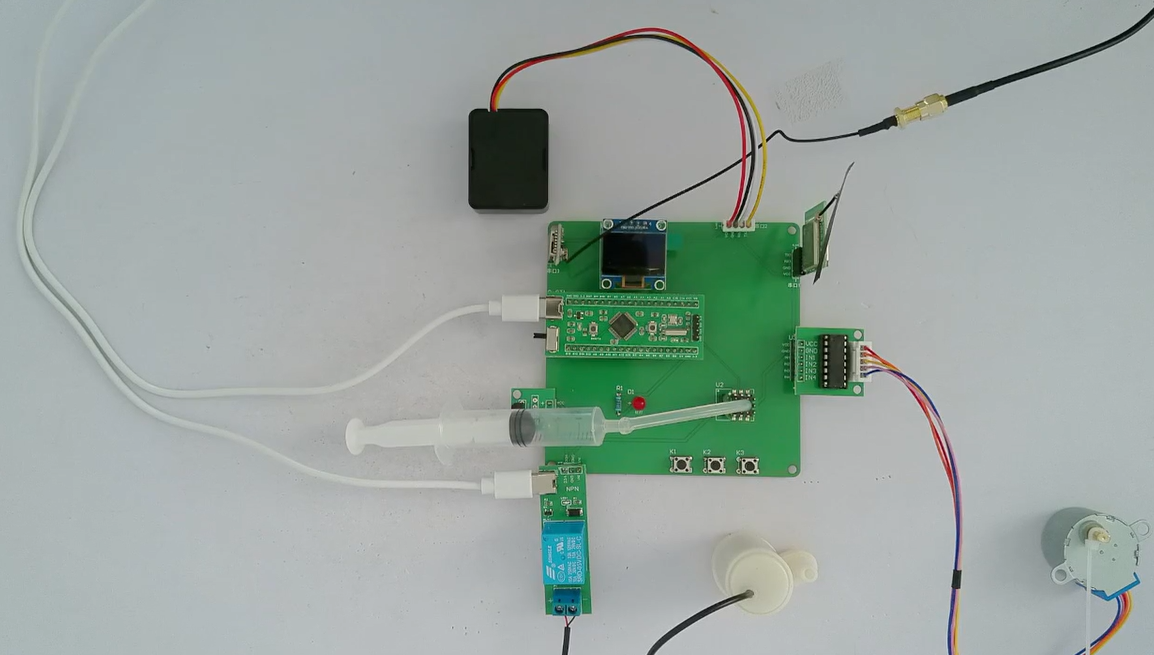

1、实物图展示

单片机型号：STM32F103C8T6
供电接口：TYPE-C
板子类型：PCB集成板，厚度1.2，两层板（上下层覆铜接地）
器件类型：元器件基本上为插针式，个别降压芯片会使用贴片式。

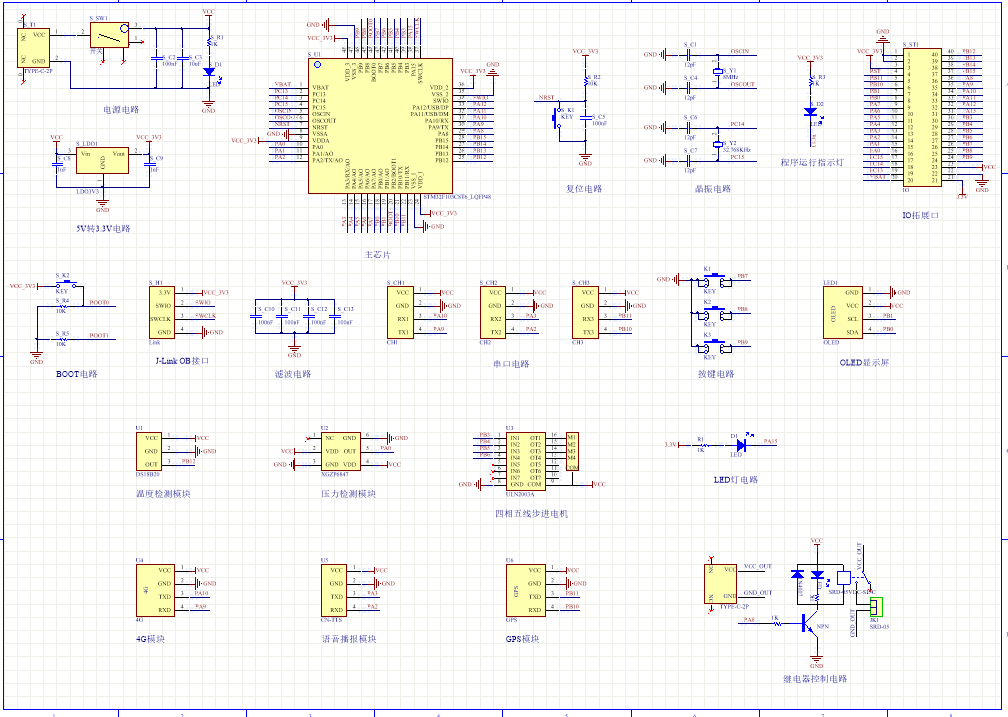

2、原理图展示

软件版本：AD2013
电路连线方式：网络标号连线方式
注意：原理图只是画出了模块的引脚图，而并不是模块的内部结构图

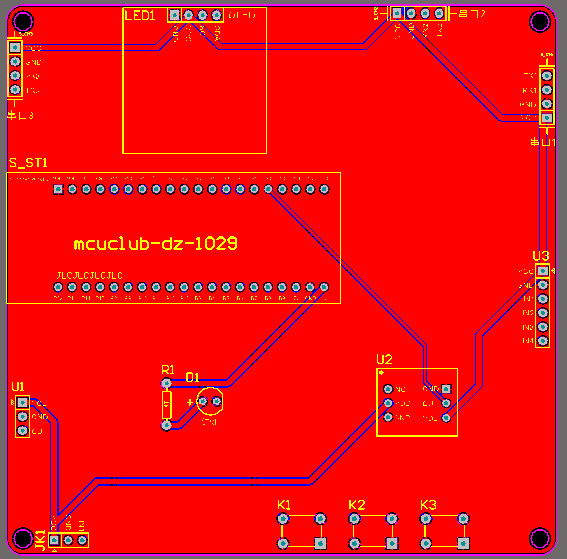

3、PCB图展示

由原理图导出，中间有一个项目编号，隐藏在单片机底座下，插入单片机后不会看到。
两层板，上下覆铜接地。

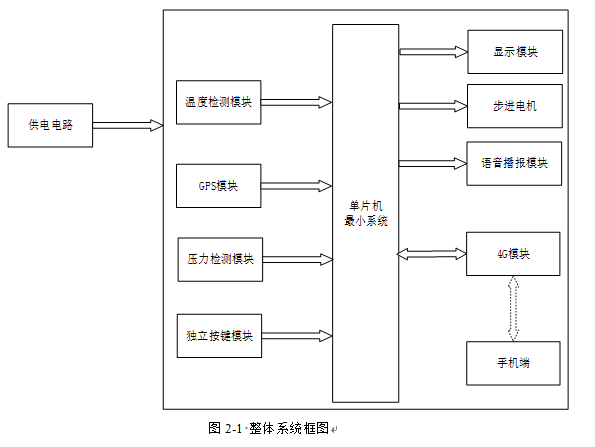

四、系统框图

绘制软件：VISIO
此次设计是基于STM32F103C8T6单片机的胎压检测系统设计设计主要可以分为三部分：输入、输出和中控。中控部分采用STM32F103C8T6单片机作为主控芯片，主要是对输入进行处理然后控制输出;
输入又可以分为五部分：第一部分是温度检测模块，检测当前环境的温度；第二部分是压力检测模块，通过此模块可以模拟当前胎内的压力值；第三部分是GPS模块，通过此模块可以获取当前的经纬度。第四部分是独立按键：通过按键设置其阈值和控制喷淋的开关；第五部分是供电电路，主要是用来对整个系统进行供电；
输出可以分为部分：第一部分是OLED显示屏：显示当前的测量值；第二部分是步进电机：用来模拟阀门的开关；第三部分是语音播报模块：当气压大于最大值进行语音播报；
除此之外4G模块可以作为输入和输出，4G模块将监测的数据传输到手机端，还可以控制喷淋装置；

五、部分程序展示

软件版本：keil5
注意：逻辑程序和驱动程序分开，分布于main.c和其他.c文件

/**********************************
函数名：按键函数
传参值：无
返回值：无
**********************************/
void Key_Function(void)
{
	key_num = Chiclet_Keyboard_Scan(0);		//按键扫描，获取键值
	if(key_num != 0)								      //有按键按下
	{
		switch(key_num)
		{
			case 1:								            //按键1：切换界面
				display_num++;
				if(display_num >= 4)
				{
					display_num = 0;
				}
