基于51单片机的卧室灯语音控制系统设计与实现

第一章 系统概述

在智能家居发展趋势下，卧室灯的便捷控制成为提升居住体验的重要细节。传统开关控制需手动操作，夜间起床或睡前开关灯存在不便，而基于51单片机的卧室灯语音控制系统通过语音指令实现灯光的无接触操控，完美解决这一痛点。该系统以51单片机为控制核心，整合语音识别、灯光驱动与状态反馈功能，支持“开灯”“关灯”“调亮”“调暗”等自然语音指令，实现灯光的智能化控制，兼顾便捷性与节能性。

其核心设计逻辑是构建“语音感知-指令解析-执行反馈”的闭环体系：语音模块采集用户指令并转换为电信号，51单片机对信号进行识别与解析，生成控制指令驱动灯光调节，同时通过显示或指示灯反馈当前状态。相较于传统智能灯控方案，该系统依托51单片机的低成本特性，具备结构简单、部署灵活、无需复杂网络的优势，适配家庭卧室、儿童房等场景，尤其适合老人、儿童及行动不便者使用，为卧室照明提供便捷、人性化的控制方案。

第二章 硬件设计要点

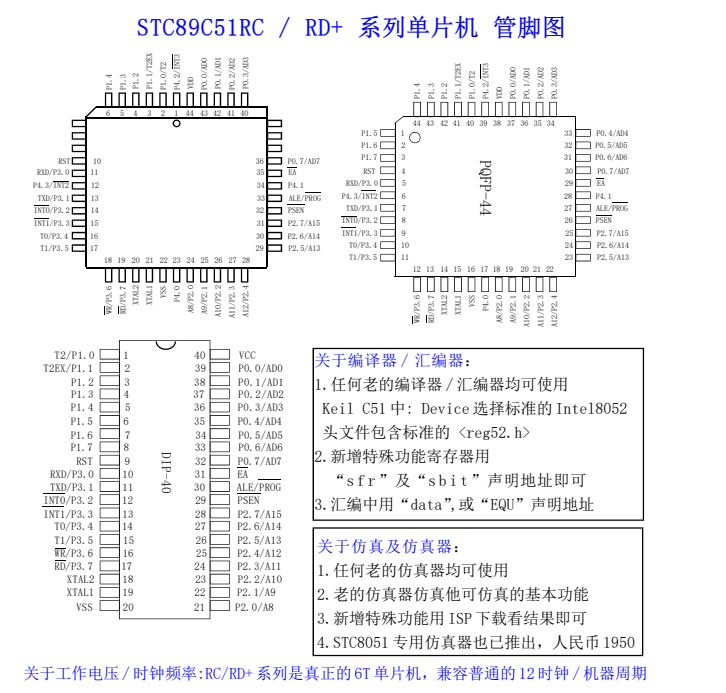

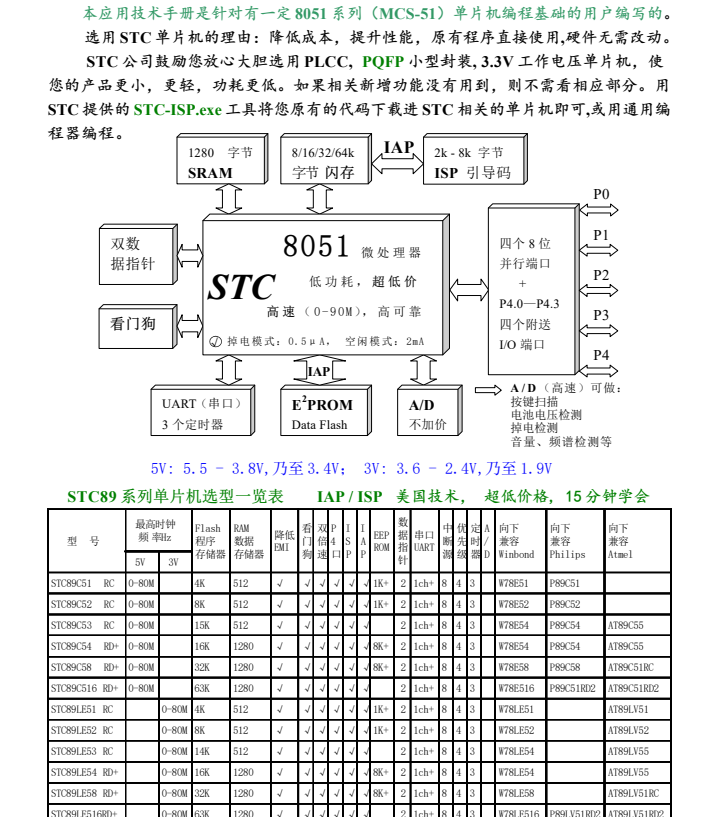

硬件系统设计需围绕语音识别精度、灯光控制稳定性与使用便捷性展开，核心在于模块选型与协同适配。控制核心选用STC89C52系列51单片机，其丰富的I/O接口可满足语音模块通信、灯光驱动、状态显示等需求，5V工作电压与外围模块兼容性强，且功耗较低，适合长期待机运行。

语音识别模块选用LD3320非特定人语音识别芯片，支持离线识别，无需训练即可识别预设指令（如“开灯”“关灯”“亮度最大”“亮度最小”），识别距离2-5米，满足卧室使用场景；模块通过SPI或UART与单片机通信，将识别到的指令转换为对应编码（如0x01代表开灯），传输至单片机处理。相较于麦克风+算法的方案，LD3320集成度高，无需复杂编程，降低开发难度。

灯光驱动模块针对卧室LED灯设计：若为单色LED灯，采用PWM调光方案，通过51单片机定时器生成不同占空比的PWM信号，经三极管（如8050）放大后驱动LED，实现0-100%亮度连续调节；若支持色温调节（冷/暖光），则增加一路PWM控制暖光LED，通过调整冷/暖光占比实现色温变化。驱动电路需加入续流二极管与保险丝，防止电流过大损坏器件。

辅助模块包括：LCD1602显示屏（显示当前亮度、色温及识别状态，如“亮度70%”）、3个功能按键（用于手动校准语音模块、切换模式、恢复出厂设置）、状态指示灯（绿色常亮表示待机，闪烁表示正在识别）。电源模块采用USB 5V供电，经LM1117-3.3V稳压为LD3320供电（部分模块需3.3V），LED灯单独由12V电源驱动，通过继电器或MOS管与单片机隔离，避免高电压干扰。

硬件布局需优化语音模块安装位置，建议靠近床头且无遮挡，确保指令采集清晰；灯光驱动电路与控制电路分离布线，减少电磁干扰对语音识别的影响；整体结构采用壁挂式或桌面式设计，体积小巧不占用空间。

第三章 软件实现逻辑

软件系统采用模块化设计，以语音识别响应速度与灯光控制精度为核心，划分为语音识别、指令解析、灯光控制、人机交互四大模块，协同实现语音控灯功能。

语音识别模块通过51单片机的UART接口与LD3320通信，初始化模块时加载预设指令集（如8条常用指令），并设置识别灵敏度（默认中等，可通过按键调整）。系统实时监听模块输出的识别结果：当用户发出指令时，LD3320完成识别后通过UART发送对应指令码（如0x02代表“调亮”），单片机通过中断方式接收数据，避免轮询占用资源。

指令解析模块对接收的指令码进行逻辑判断，映射为具体控制动作：

• 接收到“开灯”（0x01）时，若当前灯灭则启动PWM输出（默认亮度50%）；
• 接收到“关灯”（0x02）时，关闭PWM输出；
• 接收到“调亮”（0x03）时，将当前亮度值（0-100）增加10%（上限100%）；
• 接收到“调暗”（0x04）时，亮度值减少10%（下限10%）；
• 接收到“最大亮度”（0x05）时，直接将亮度设为100%。
  解析过程中加入防误判逻辑：连续两次识别到同一指令才执行，减少环境杂音导致的误操作。

灯光控制模块根据解析结果生成PWM信号：通过51单片机的定时器0设置PWM频率（如1kHz，避免频闪），占空比由当前亮度值计算（如70%亮度对应占空比70%）。若支持色温调节，同步调整冷/暖光PWM占比（如“冷光”指令对应冷光占空比100%、暖光0%），并实时更新亮度/色温参数至全局变量。

人机交互模块实现状态反馈与手动操作：LCD1602每200ms刷新一次，显示“亮度：X%”“状态：开/关”及最近识别的指令；按键“校准”键可重新加载指令集，“模式”键切换“语音+手动”双控模式，“复位”键恢复默认设置；操作时状态指示灯闪烁，提供操作反馈。软件设计中加入低功耗逻辑：无操作10分钟后，单片机进入休眠模式，语音模块保持监听，收到指令后唤醒系统，降低待机功耗。

第四章 应用场景与优化方向

该系统凭借语音无接触控制的特性，适用场景聚焦卧室及类似私密空间。在家庭卧室中，夜间起夜时无需摸黑找开关，一句“开灯”即可点亮低亮度灯光（避免强光刺眼）；睡前躺在床上说“关灯”即可关闭灯光，提升便利性；儿童房使用时，简单指令（如“小灯开”）适配儿童表达习惯，培养自主控制能力；对于行动不便的老人，彻底解决开关灯的动作障碍，保障生活安全。

当前系统可从多维度优化：硬件方面，升级语音模块为支持唤醒词的离线芯片（如SYN7318），实现“小夜灯唤醒”+指令的交互模式，避免持续监听的功耗浪费；采用RGB LED灯珠，扩展“变色”指令（如“红灯”“蓝光”），丰富灯光场景；增加光照传感器（如BH1750），实现“白天开灯自动低亮度，夜间开灯自动高亮度”的自适应调节。

软件层面，优化指令集识别算法，支持模糊指令（如“亮一点”“暗一些”）提升交互自然度；加入指令记忆功能，记录用户常用亮度，下次开灯自动恢复；扩展定时功能（如“30分钟后关灯”），适配睡前阅读场景。

功能扩展上，集成蓝牙模块（如HC-05），实现手机APP辅助设置指令、调节灵敏度；加入温湿度传感器，联动灯光颜色提示卧室环境状态（如湿度高时亮蓝色）；设计多灯控制，通过“左灯开”“右灯关”区分卧室多盏灯。未来，结合51单片机低功耗技术与AI语音算法的轻量化移植，该系统将向更智能、个性化的方向发展，成为卧室智能家居的核心控制节点。

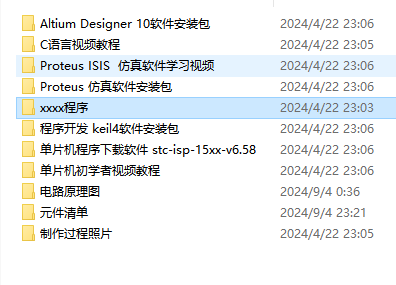

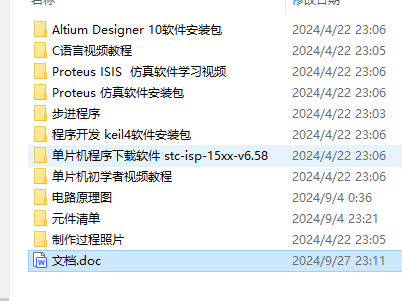

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
