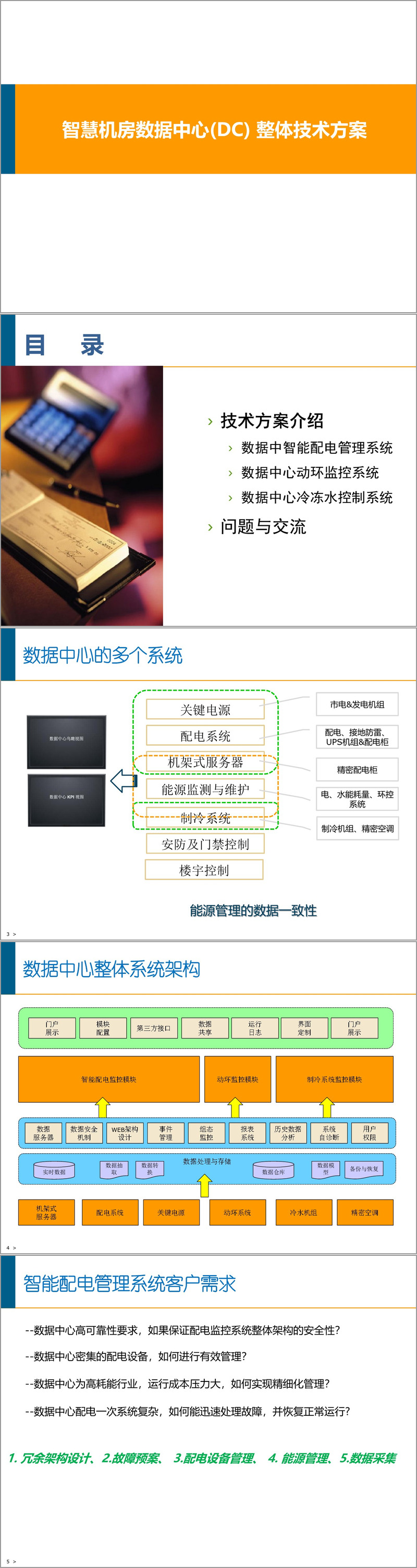

资料解读：《智慧机房数据中心整体技术方案》

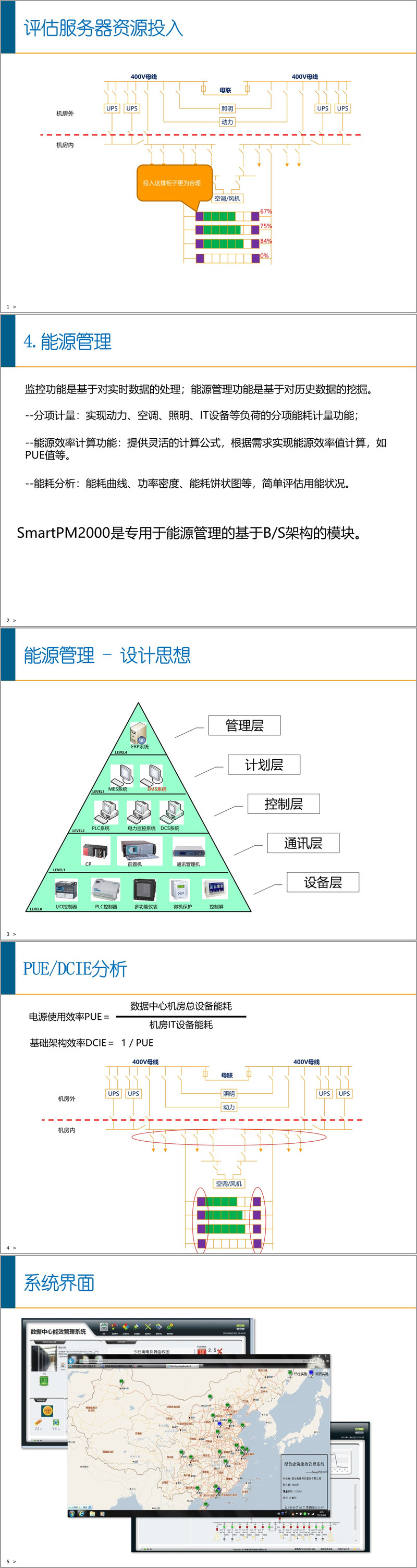

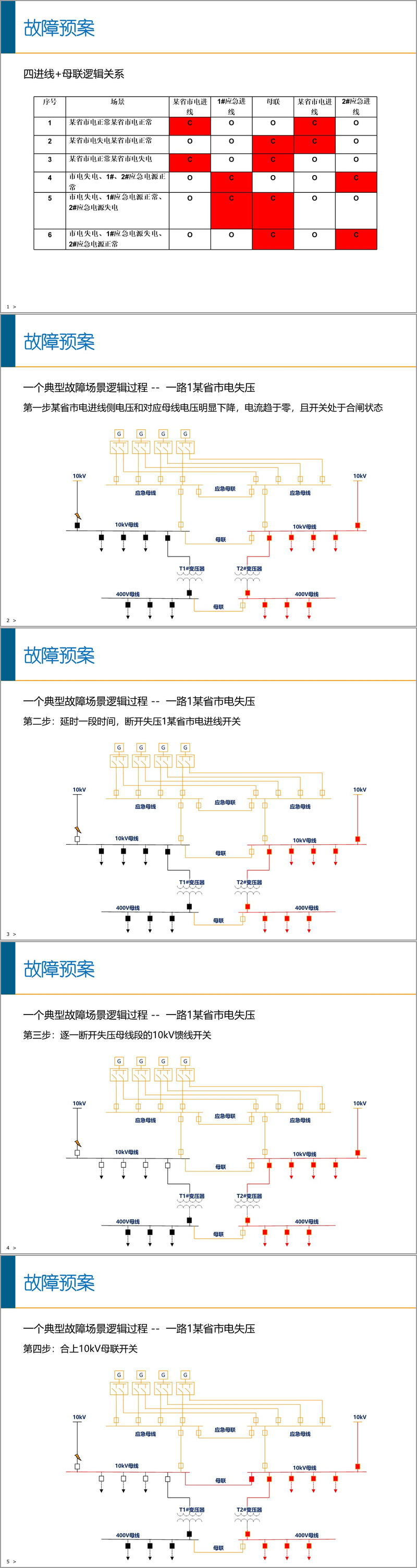

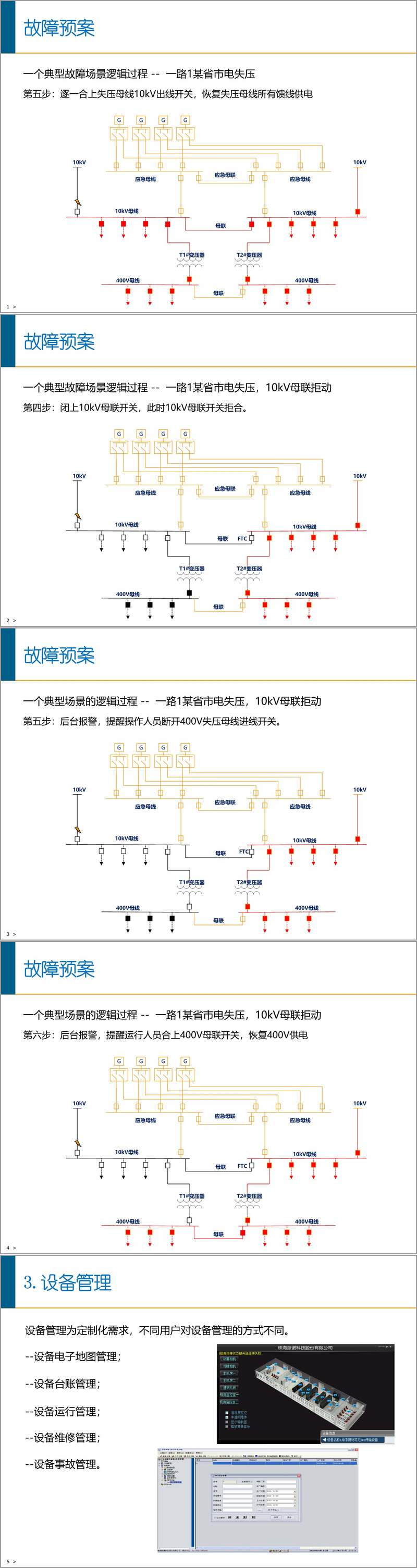

详细资料请看本解读文章的最后内容。本文将对《智慧机房数据中心整体技术方案》进行系统性解读。该方案全面阐述了现代数据中心在智能配电、动环监控、冷冻水控制等核心系统的整体架构与关键技术，旨在构建一个高可靠、可精细化管理、节能高效的数据中心基础设施。​​一、 智能配电管理系统：保障数据中心动力命脉​​方案首先聚焦于数据中心的动力核心——智能配电管理系统。该系统直面数据中心对供电可靠性的极致要求。针对如何保障配电监控系统架构安全性这一关键问题，方案提出了冗余架构设计的解决方案，具体体现在选用高性能的PMAC3200系列通讯管理机。该设备采用嵌入式平台与VxWorks系统，具备双高速以太网接口，其冗余切换时间可控制在10毫秒以内，并支持多种工业通讯规约，为系统稳定性奠定了坚实基础。在故障应对方面，方案深刻认识到传统备自投装置在数据中心复杂配电网络（如四进线+母联结构）中的局限性，创新性地提出了基于冗余控制系统的故障预案机制。预案的核心在于对故障场景的精细化设计和控制策略的预先编程。方案详细剖析了一个典型故障场景（如一路市电失压）的逻辑处理过程，涵盖了从检测失压、分闸进线开关、分闸馈线开关，到合上母联开关恢复供电的全流程，甚至考虑了母联开关拒动等极端情况下的后备操作流程，体现了系统的高可靠性设计思维。此外，方案还涵盖了设备全生命周期管理、能源精细化管理以及海量数据采集等关键环节。设备管理支持电子地图、台账、运行、维修、事故等定制化功能。能源管理则通过分项计量、PUE/DCIE能效指标计算、多维度能耗分析等功能，助力数据中心实现节能降耗。数据采集层面，方案明确了从中压进出线、UPS、精密空调到列头柜等关键节点的监测手段，确保数据的全面性与实时性。​​二、 动环监控系统：构建全方位感知神经网络​​动环监控系统作为数据中心的“神经网络”，实现了对机房环境与动力的全面实时监控。该系统集成内容广泛，主要包括：

1. ​​安防监控​​：涵盖视频、门禁、防盗、消防监测。
2. ​​环境监控​​：包括精密空调/普通空调、漏水、二氧化碳/氢气/氮气、差压、粉尘、新风机及机柜微环境等监测。
3. ​​动力监控​​：对配电、发电机、UPS、蓄电池、ATS、防雷等设备运行状态进行实时监控。
4. ​​IT监控​​：实现对操作系统、网络设备（交换机、防火墙、服务器、路由器）的运行状态监测。

方案特别强调了系统的几大特色功能。其一是​​专家故障诊断​​，当系统报警时，能自动关联专家知识库，为管理员提供故障原因诊断方法和处理建议，极大提升了运维效率。其二是​​双向短信功能​​，支持通过短信查询设备状态、参数，并可实现短信控制与运维计划预告，增强了管理的便捷性。其三是​​高安全稳定性​​，前端采用嵌入式服务器，免除病毒干扰，支持自我健康检测；中心管理平台可实现双机热备份，主备机自动切换，确保了系统本身的可靠运行。其四是对​​界面风格定制​​的支持，能满足用户对可视化效果的多样化需求。此外，系统还整合了资产管理（基于RFID技术）、能耗管理、3D仿真以及运维管理等高级功能，实现了工单自动生成、处理与设备信息、知识库的联动，提升了整体运维管理水平。​​三、 冷冻水控制系统：实现精准能效管控​​在制冷系统方面，方案重点介绍了冷冻水控制系统。冷冻站群控系统采用人性化设计，具备手动、远程、自动多种控制模式，能适应包括系统检修在内的各种特殊情况。系统定义了不同的工作状况，如完全冷机制冷、完全自然冷却（Freecooling）及部分自然冷却状态，以最大化利用自然冷源，降低能耗。控制策略上，系统通过精确监测冷冻水供回水温度、压力、流量等参数，对冷水机组、水泵、冷却塔等设备进行联动优化控制。其系统软件功能强大，集成了​​数据汇总报告、图形化编程、报警事件管理、趋势分析、累积统计、时间预定、能量管理（如用电量限制）​​ 等多种功能，构成了一个完整、智能的冷冻站自动化控制系统体系，确保了数据中心制冷系统的高效、稳定运行。综上所述，本技术方案描绘了一个技术先进、架构稳健、管理智能的现代化数据中心蓝图。它通过智能配电管理系统确保动力安全，通过动环监控系统实现全景可视与智能运维，通过冷冻水控制系统达成精准能效管控，三者有机融合，共同支撑起智慧机房数据中心的高可靠、高效率、高可管理性目标。接下来请您阅读下面的详细资料吧。
