# 简介

“标记系统管线”是一款Revit插件，旨在帮助用户快速、自动地为当前视图中可见的MEP（暖通、给排水、电气）管线系统（如风管和水管）添加标记。该插件能够智能识别并跳过已经添加了标记的管线，提高工作效率。

如何启动插件

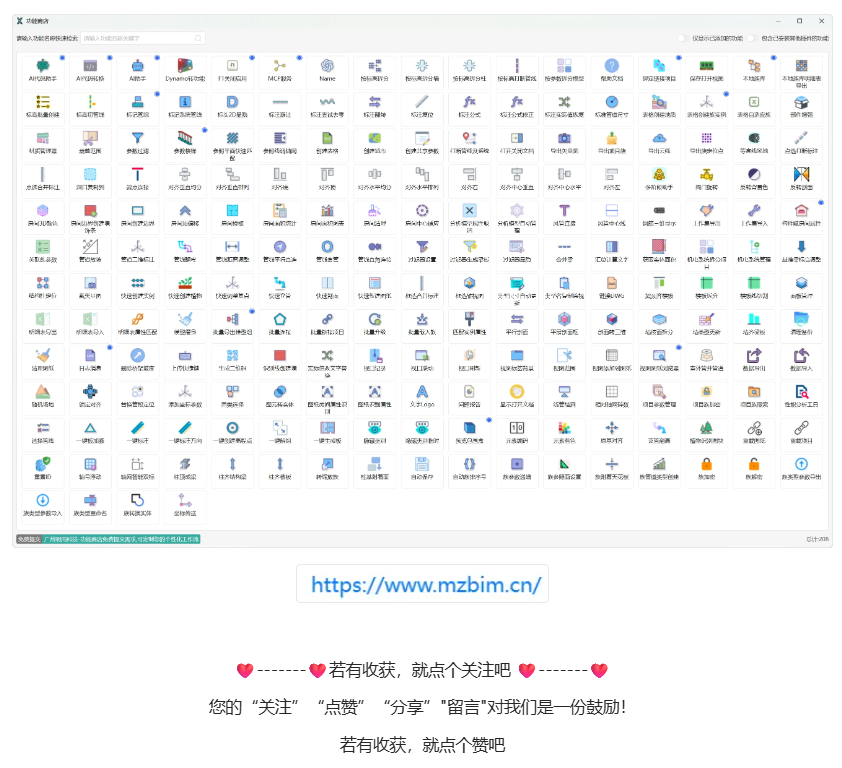

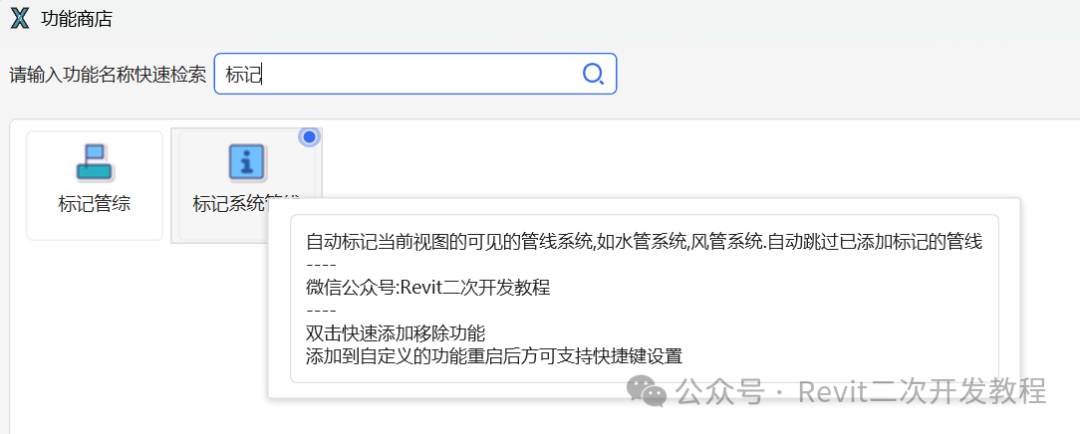

功能商店-搜索"标记系统管线"



用户界面说明

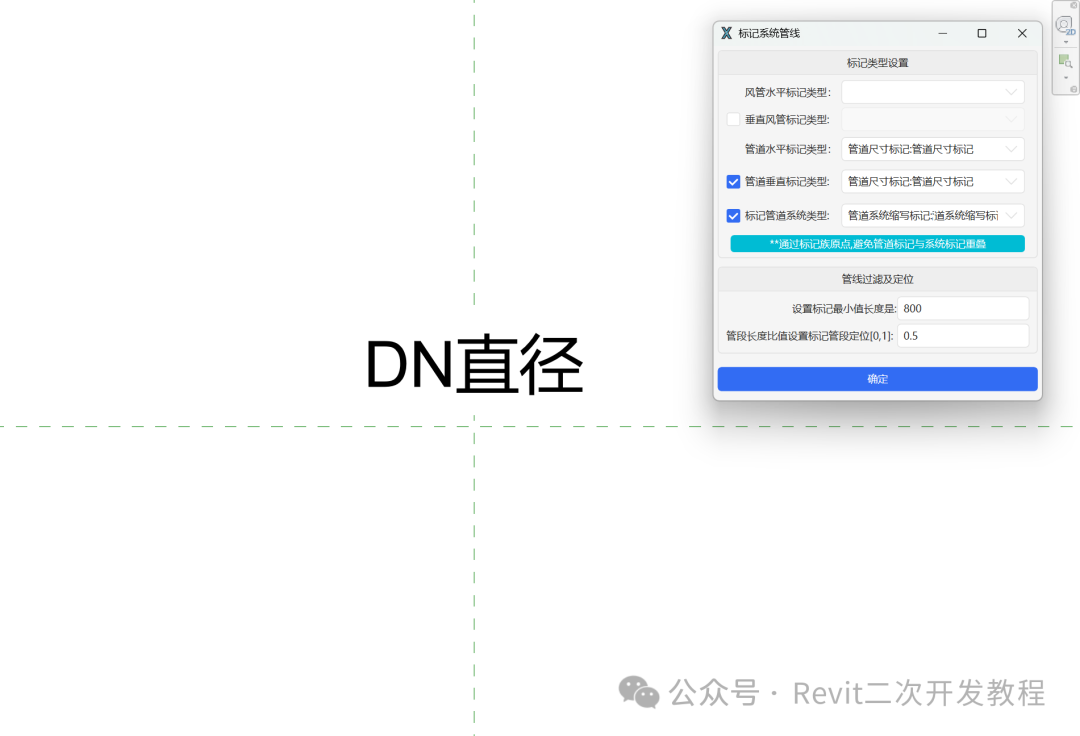

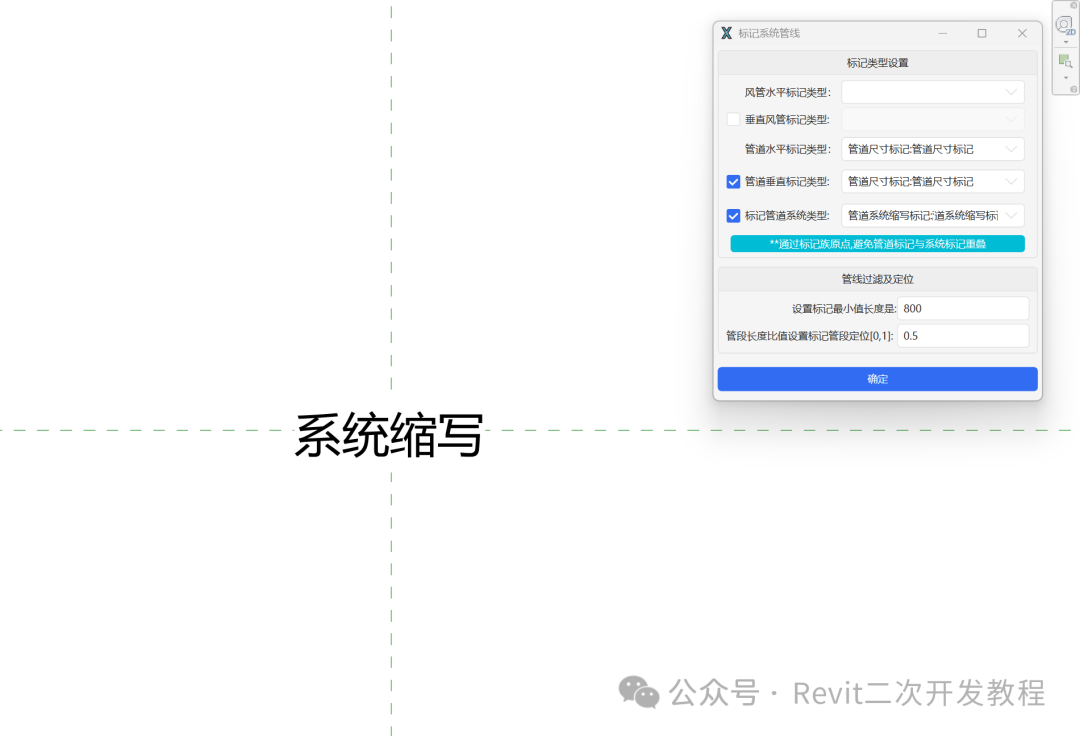

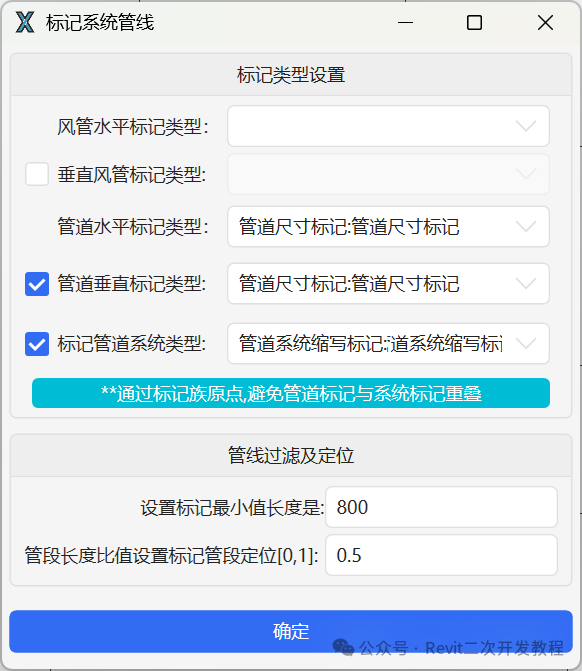

插件主窗口分为几个主要区域，允许用户自定义标记的行为和类型。

标记类型设置 此区域允许您为不同类型的管线选择相应的标记族。

• 风管水平标记类型 (Duct Horizontal Tag Type)

• • 说明

用于标记在当前视图平面内水平布设的风管。

• • 设置

从下拉列表中选择一个风管标记族 (FamilySymbol)。列表内为当前项目中已加载的风管标记族。

• 垂直风管标记类型 (Vertical Duct Tag Type)

• • 启用

勾选“垂直风管标记类型:”复选框以启用此功能。

• • 说明

用于标记垂直于当前视图平面的风管。

• • 设置

如果启用，从下拉列表中选择一个风管标记族。

• 管道水平标记类型 (Pipe Horizontal Tag Type)

• • 说明

用于标记在当前视图平面内水平布设的管道。

• • 设置

从下拉列表中选择一个管道标记族。列表内为当前项目中已加载的管道标记族。

• 管道垂直标记类型 (Pipe Vertical Tag Type)

• • 启用

勾选“管道垂直标记类型:”复选框以启用此功能。

• • 说明

用于标记垂直于当前视图平面的管道。

• • 设置

如果启用，从下拉列表中选择一个管道标记族。

• 标记管道系统类型 (Tag Pipe System Type)

• • 启用

勾选“标记管道系统类型:”复选框以启用此功能。

• • 说明

用于为管道系统本身添加标记（通常指水管系统）。

• • 设置

如果启用，从下拉列表中选择一个管道标记族。

• 提示

界面中标注“通过标记族原点,避免管道标记与系统标记重叠”，建议用户调整标记族的原点设置，以防止同时标记管道和管道系统时发生标记重叠。





管线过滤及定位 此区域允许您设置管线筛选条件和标记的定位。

• 设置标记最小值长度是 (Set minimum length for tagging)

• • 说明

只有长度大于或等于此处设定值的管线才会被标记。默认值为800 (单位与项目单位一致)。

• • 设置

在文本框中输入数值。

• 管段长度比值设置标记管段定位(Set tag position on pipe/duct segment using length ratio)

• • 说明

定义标记在管线上的相对位置。0表示管线起点，0.5表示中点，1表示终点。该值必须在0和1之间。

• • 设置

在文本框中输入一个0到1之间的小数。如果输入的值超出范围，执行时会提示“定位点区间限制范围:[1]”。



执行标记操作

1. 根据您的需求，在“标记类型设置”和“管线过滤及定位”区域完成所有参数配置。

2. 点击窗口底部的“确定”按钮。

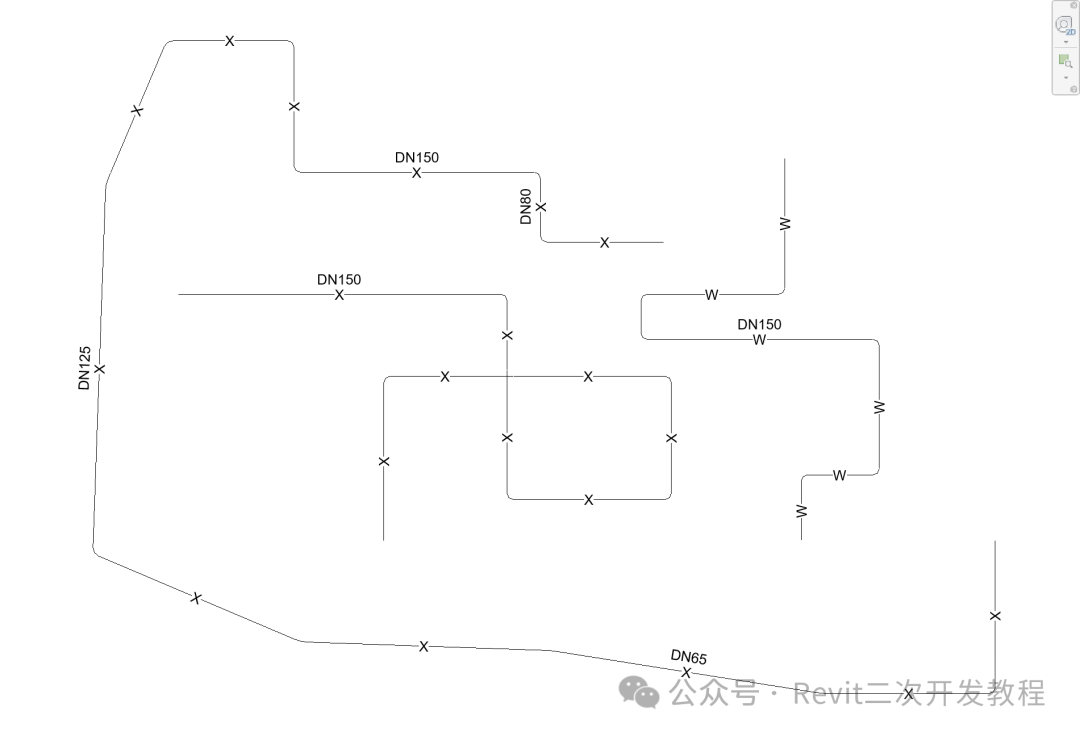

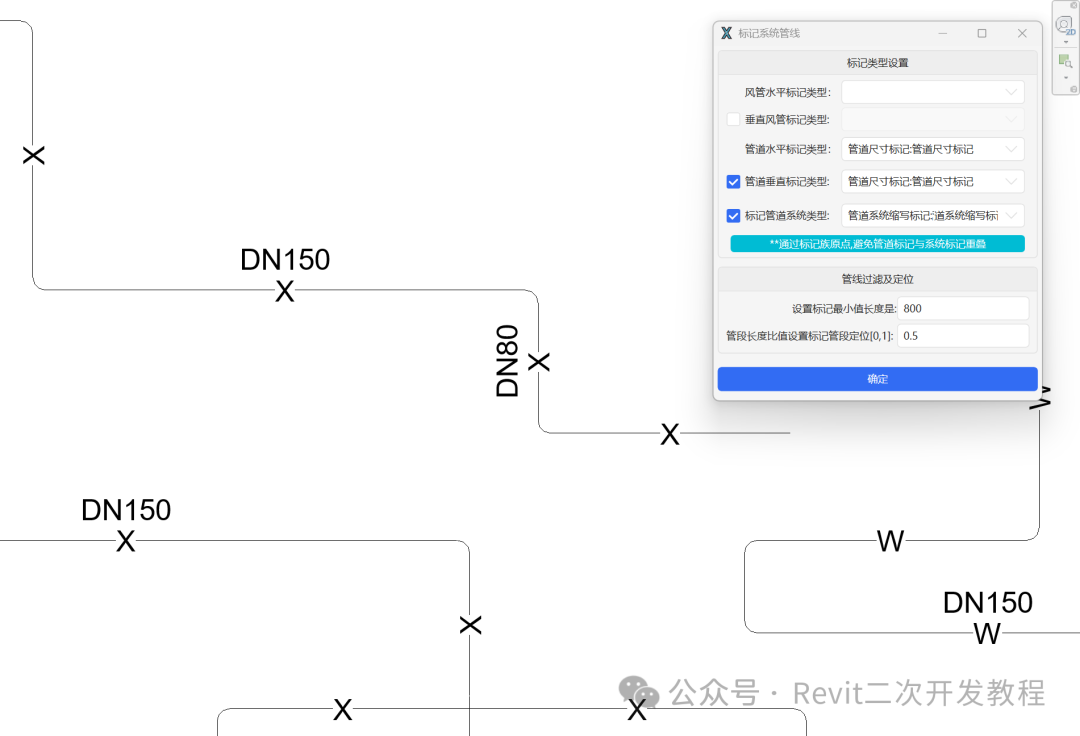

3. 插件将开始处理当前活动视图中的可见管线，并根据您的设置添加标记。已标记的管线将被跳过。

注意事项

• 视图依赖性

插件仅处理当前活动视图中可见的管线。

• 标记族

请确保项目中已载入所需的风管标记族和管道标记族。下拉列表会显示项目中可用的兼容标记族。

• 设置持久化

您的设置（如选定的标记类型、过滤长度等）会在您点击“确定”按钮后自动保存，并在下次启动插件时自动加载。

• 标记重叠

如果同时启用管道标记和管道系统标记，请注意调整标记族的原点，或通过“管段长度比值设置标记管段定位”参数来错开标记位置，以避免视觉上的重叠[1]。
