图元装配

在 OpenGL ES 3.0 渲染流水线中，图元装配（Primitive Assembly） 是连接 “顶点处理” 与 “光栅化” 的核心枢纽 —— 它接收顶点着色器输出的顶点数据，通过 “组装→裁剪→剔除→属性传递” 等步骤，将离散的顶点转化为 “符合渲染规则的有效图元”（如三角形、线段），为后续光栅化阶段的像素生成奠定基础。

本文将从图元装配的核心定位出发，逐层拆解其完整流程，结合 OpenGL ES 3.0 的实践特性，详解关键技术原理与开发中的常见问题解决方案。

核心定位与核心目标

1. 在渲染流水线中的关键位置

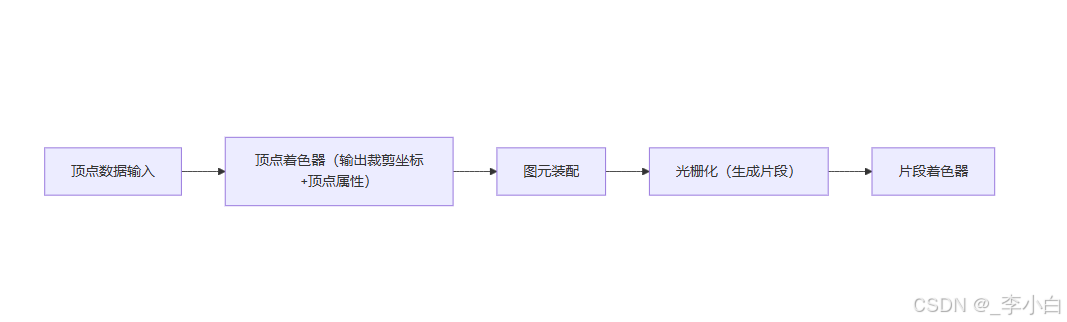

图元装配处于 “顶点着色器” 与 “光栅化” 之间，是 “矢量顶点” 到 “几何图元” 的转换桥梁，具体链路如下：

• 输入：顶点着色器输出的 “裁剪坐标系顶点”（含齐次坐标gl_Position）与顶点属性（如颜色、纹理坐标、法向量）；

• 输出：经过裁剪、剔除后的 “有效图元”（如完整三角形、线段，附带顶点属性信息），直接传递给光栅化阶段。

2. 核心目标：解决 “3 个关键问题”

图元装配需完成三项核心任务，直接影响渲染的正确性与性能：

1. 图元组装：根据开发者指定的 “图元类型”（如三角形、线段），将连续顶点分组为几何图元；

2. 有效性筛选：通过 “裁剪” 剔除超出相机可视范围的图元部分，通过 “背面剔除” 移除不可见的图元，减少后续光栅化的冗余计算；

3. 属性传递：确保顶点属性（如颜色、纹理坐标）正确关联到对应图元，为光栅化阶段的属性插值提供完整数据。

完整流程拆解

图元装配的核心逻辑可分为 “顶点接收与验证→图元组装→裁剪处理→背面剔除→图元属性封装”5 个步骤，每个步骤均有明确的技术规范与硬件实现逻辑，且与 OpenGL ES 3.0 的 API 配置强关联。

1. 步骤 1：顶点接收与验证 —— 确保输入数据合法

在正式组装图元前，OpenGL ES 会先对顶点着色器输出的顶点数据进行合法性校验，避免无效数据导致后续流程异常：

（1）顶点数据接收

• 接收顶点着色器输出的核心数据：

  • 裁剪坐标：gl_Position（齐次坐标(x,y,z,w)，范围需满足-w ≤ x ≤ w、-w ≤ y ≤ w、-w ≤ z ≤ w，否则后续会被裁剪）；

  • 顶点属性：开发者自定义的输出变量（如out vec3 v_Color颜色、out vec2 v_TexCoord纹理坐标），需与片段着色器的输入变量匹配；

• 顶点顺序：严格遵循开发者通过glDrawArrays/glDrawElements指定的顶点索引顺序（如索引缓冲区EBO定义的顶点排列）。

（2）合法性验证

• 坐标有效性：检查gl_Position是否为合法数值（非 NaN、非无穷大），若存在无效值，该顶点对应的图元会被标记为 “无效”，直接跳过后续处理；

• 属性完整性：验证顶点属性的数量与类型是否与片段着色器的输入匹配（如顶点着色器输出vec3颜色，片段着色器输入需同样为vec3），避免属性传递错误。

2. 步骤 2：图元组装 —— 按类型分组顶点

图元组装是图元装配的核心步骤，其本质是 “根据开发者指定的图元类型，将连续顶点分组为几何图元”。

OpenGL ES 3.0 支持 6 种核心图元类型，不同类型的组装规则差异极大，直接影响渲染效率与适用场景：

（1）6 种核心图元类型与组装规则

图元类型常量	类型描述	组装规则（以顶点索引 0,1,2,3,4 为例）	适用场景
GL_POINTS	独立点	每个顶点单独作为 1 个点图元：点 0、点 1、点 2、点 3、点 4	粒子效果、像素级标记
GL_LINES	独立线段	每 2 个顶点组成 1 条线段：线段 (0,1)、线段 (2,3)、点 4 废弃	网格线、坐标轴绘制
GL_LINE_STRIP	连续线段	前 1 个顶点与后 1 个顶点组成线段：线段 (0,1)、(1,2)、(2,3)、(3,4)	折线、路径绘制
GL_LINE_LOOP	闭合线段	同GL_LINE_STRIP，且最后 1 个顶点与第 1 个顶点闭合：增加线段 (4,0)	多边形轮廓、闭合路径
GL_TRIANGLES	独立三角形	每 3 个顶点组成 1 个三角形：三角形 (0,1,2)、三角形 (3,4,…)	不规则 3D 模型、离散几何
GL_TRIANGLE_STRIP	三角形条带（高效）	前 3 个顶点组成第 1 个三角形，后续每加 1 个顶点新增 1 个三角形：三角形 (0,1,2)、(2,1,3)、(2,3,4)	连续表面（如立方体、地形）、3D 模型（减少顶点数量）
GL_TRIANGLE_FAN	三角形扇（高效）	以第 1 个顶点为中心，后续每 2 个顶点与中心组成三角形：三角形 (0,1,2)、(0,2,3)、(0,3,4)	圆形、圆锥面、对称表面

（2）关键优化：高效图元类型的优势

GL_TRIANGLE_STRIP与GL_TRIANGLE_FAN是 3D 渲染中最常用的高效类型，其核心优势是 “共享顶点减少数据量”：

• 例如：绘制 100 个连续三角形，GL_TRIANGLES需 300 个顶点，而GL_TRIANGLE_STRIP仅需 102 个顶点（节省近 2/3 数据）；

• 若需绘制多个独立的三角形条带（如两个不相连的矩形），需插入 “退化三角形”（顶点共线 / 重叠）衔接 —— 退化三角形会在后续裁剪阶段被忽略，既保持条带连续性，又避免错误图元（呼应你此前关注的退化三角形用途）。

（3）组装示例：立方体的图元装配（GL_TRIANGLE_STRIP）

以立方体的一个面（矩形）为例，用GL_TRIANGLE_STRIP组装：

• 顶点索引：0（左下）、1（左上）、2（右下）、3（右上）；

• 组装结果：2 个三角形 —— 三角形 (0,1,2)（左下 - 左上 - 右下）、三角形 (2,1,3)（右下 - 左上 - 右上）；

• 无冗余顶点：4 个顶点完成 1 个矩形（2 个三角形），比GL_TRIANGLES的 6 个顶点更高效。

3. 步骤 3：裁剪处理 —— 剔除可视范围外的图元

裁剪是图元装配的关键步骤，其核心是 “根据相机的可视范围（裁剪体），剔除图元中超出范围的部分，确保仅保留‘相机可见’的图元片段”。

（1）裁剪体：相机的可视范围定义

裁剪体是 “由 6 个平面围成的三维空间”，对应裁剪坐标系（gl_Position所在坐标系）的 6 个边界：

• 左平面：x = -w；

• 右平面：x = w；

• 下平面：y = -w；

• 上平面：y = w；

• 近裁剪面：z = -w（相机前方最近可视距离，如 1.0）；

• 远裁剪面：z = w（相机前方最远可视距离，如 100.0）；

• 仅位于裁剪体内（满足-w ≤ x ≤ w、-w ≤ y ≤ w、-w ≤ z ≤ w）的图元部分会被保留。

（2）核心裁剪算法：Sutherland-Hodgman 算法

OpenGL ES 采用 “逐面裁剪” 的 Sutherland-Hodgman 算法，处理任意多边形（三角形、线段等）的裁剪：

1. 初始化：将待裁剪的图元顶点列表作为 “当前顶点集”；

2. 逐面裁剪：对裁剪体的 6 个平面依次执行裁剪：

• 对当前顶点集中的每对连续顶点（A, B），判断 A、B 与当前平面的位置关系：

  • 若 A 在平面内、B 在平面外：计算 A 与 B 的交点 P，将 P 加入 “新顶点集”；

  • 若 A 在平面外、B 在平面内：计算交点 P，将 P 和 B 加入 “新顶点集”；

  • 若 A、B 均在平面内：将 B 加入 “新顶点集”；

  • 若 A、B 均在平面外：剔除 A、B，不加入新顶点集；

1. 更新顶点集：完成一个平面的裁剪后，将 “新顶点集” 作为下一个平面的 “当前顶点集”，重复步骤 2；

2. 输出结果：经过 6 个平面裁剪后，若 “当前顶点集” 的顶点数≥3（三角形）/2（线段）/1（点），则为 “有效图元”；否则为 “退化图元”（如三角形裁剪后仅剩 2 个顶点，会被剔除）。

（3）裁剪后的退化图元处理

裁剪可能导致图元退化（如三角形被近裁剪面裁剪后仅剩 1 个顶点），这类退化图元会被标记为 “无效”，直接跳过后续的背面剔除与光栅化，避免浪费计算资源。

4. 步骤 4：背面剔除 —— 性能优化的关键环节

背面剔除（Back-Face Culling）是图元装配阶段的重要性能优化，其核心是 “剔除相机无法看到的‘背面图元’”（如立方体的背面三角形），减少后续光栅化的计算量（可减少 50% 以上的无效图元）。

（1）背面判断逻辑：基于顶点缠绕顺序与法向量

OpenGL ES 通过 “顶点缠绕顺序” 判断图元的正反面：

1. 缠绕顺序定义：

• 正面：顶点按 “逆时针方向” 排列（默认，可通过glFrontFace修改）；

• 背面：顶点按 “顺时针方向” 排列；

• 例如：三角形顶点 (0,1,2) 按逆时针排列为正面，(0,2,1) 按顺时针排列为背面。

1. 法向量辅助判断：

• 对三角形图元，计算其 “表面法向量”（垂直于图元表面的向量）：通过向量叉积(v1-v0) × (v2-v0)计算；

• 若法向量朝向相机（与相机视线方向夹角 < 90°），则为正面；否则为背面（与缠绕顺序判断结果一致）。

（2）OpenGL ES API 配置（关键！）

需通过 API 开启背面剔除并设置规则，否则默认不启用：

// 1. 开启背面剔除（核心开关）

glEnable(GL_CULL_FACE);

// 2. 设置正面的缠绕顺序（默认GL_CCW=逆时针，可选GL_CW=顺时针）

glFrontFace(GL_CCW);

// 3. 设置需剔除的面（默认GL_BACK=背面，可选GL_FRONT=正面、GL_FRONT_AND_BACK=正反面）

glCullFace(GL_BACK);

（3）常见误区：剔除方向错误导致图元 “消失”

若开启背面剔除后，预期可见的图元（如立方体正面）消失，通常是 “缠绕顺序设置错误”：

• 例如：模型导出时顶点按顺时针排列，但 OpenGL ES 默认逆时针为正面，导致正面被误判为背面并剔除；

• 解决方案：修改glFrontFace(GL_CW)，将顺时针设为正面，或重新导出模型调整顶点顺序。

5. 步骤 5：图元属性封装 —— 为光栅化传递完整数据

裁剪与剔除完成后，图元装配需将 “有效图元” 与 “顶点属性” 封装为 “图元数据包”，传递给光栅化阶段：

• 封装内容：

1. 图元类型与顶点索引（如GL_TRIANGLE_STRIP的顶点序列）；

2. 每个顶点的属性数据（颜色、纹理坐标、法向量等）；

3. 图元的深度信息（裁剪坐标z分量，用于后续深度测试）；

• 关键作用：确保光栅化阶段能准确获取 “每个像素片段对应的顶点属性”，为透视校正插值（如纹理坐标插值）提供原始数据。

图元装配实践

以下提供图元装配的核心实践代码，涵盖 “图元类型配置→背面剔除→裁剪验证” 等关键步骤：

1. 基础实践：绘制立方体的一个面（GL_TRIANGLE_STRIP）

// 1. 定义立方体一个面的顶点数据（裁剪坐标+颜色属性）
// 格式：x, y, z, w（裁剪坐标）, r, g, b（颜色）
GLfloat vertices[] = {
   // 顶点0：左下（裁剪坐标x=-0.5,y=-0.5,z=-0.5,w=1.0），红色
   -0.5f, -0.5f, -0.5f, 1.0f, 1.0f, 0.0f, 0.0f,
   // 顶点1：左上，绿色
   -0.5f,  0.5f, -0.5f, 1.0f, 0.0f, 1.0f, 0.0f,
   // 顶点2：右下，蓝色
    0.5f, -0.5f, -0.5f, 1.0f, 0.0f, 0.0f, 1.0f,
   // 顶点3：右上，黄色
    0.5f,  0.5f, -0.5f, 1.0f, 1.0f, 1.0f, 0.0f
};

// 2. 初始化图元装配相关配置（背面剔除、裁剪默认启用）
void initPrimitiveAssembly() {
   // 开启背面剔除（关键优化）
   glEnable(GL_CULL_FACE);
   glFrontFace(GL_CCW); // 逆时针为正面
   glCullFace(GL_BACK); // 剔除背面

   // （可选）设置近/远裁剪面（通过投影矩阵实现，顶点着色器中应用）
   // 此处使用透视投影矩阵，近裁剪面1.0，远裁剪面100.0
   mat4 projectionMatrix = perspective(60.0f, 16.0f/9.0f, 1.0f, 100.0f);
   glUniformMatrix4fv(u_ProjectionMatrix, 1, GL_FALSE, &projectionMatrix[0][0]);
}

// 3. 绘制图元（触发图元装配）

void drawCubeFace() {
   // 绑定顶点缓冲区
   glBindBuffer(GL_ARRAY_BUFFER, vertexBuffer);

   // 启用裁剪坐标属性（location=0）
   glEnableVertexAttribArray(0);
   glVertexAttribPointer(0, 4, GL_FLOAT, GL_FALSE, 7*sizeof(float), (void*)0);
   // 启用颜色属性（location=1）
   glEnableVertexAttribArray(1);
   glVertexAttribPointer(1, 3, GL\_FLOAT, GL\_FALSE, 7\*sizeof(float), (void\*)(4\*sizeof(float)));
   // 绘制三角形条带（4个顶点，组装2个三角形）
   glDrawArrays(GL_TRIANGLE_STRIP, 0, 4);
}

常见问题与排查方案

在 OpenGL ES 3.0 开发中，图元装配阶段易出现 “图元缺失”“裁剪异常”“剔除错误” 等问题，以下提供针对性排查方法：

1. 问题 1：图元未显示（缺失）

• 可能原因：

1. 图元类型与顶点数量不匹配（如GL_TRIANGLES用 4 个顶点，仅 1 个三角形有效，剩余 1 个顶点废弃）；

2. 顶点裁剪坐标超出裁剪体（x/y/z超出±w，被完全裁剪）；

3. 背面剔除错误（正面被误判为背面并剔除）。

• 排查步骤：

1. 检查glDrawArrays/glDrawElements的顶点数量（如GL_TRIANGLES需 3 的整数倍顶点）；

2. 用调试工具（如 RenderDoc）查看顶点着色器输出的gl_Position，验证是否在[-w, w]范围内；

3. 临时关闭背面剔除（glDisable(GL_CULL_FACE)），若图元显示，则为剔除规则错误。

2. 问题 2：图元被部分裁剪（边缘缺失）

• 可能原因：

1. 近 / 远裁剪面设置过严（如近裁剪面 = 5.0，导致近距离图元被裁剪）；

2. 投影矩阵计算错误（如宽高比设置错误，导致左右 / 上下边缘被裁剪）。

• 排查步骤：

1. 调整投影矩阵的near/far参数（如缩小near，增大far）；

2. 验证投影矩阵的宽高比（需与屏幕分辨率一致，如 16:9 屏幕用aspect=16.0f/9.0f）。

3. 问题 3：三角形条带衔接处出现错误图元

• 可能原因：未插入退化三角形，导致两个独立条带之间生成错误连接三角形。

• 解决方案：在条带之间插入 2 个重复顶点（形成退化三角形），如前文 “多三角形条带衔接” 示例。

4. 问题 4：线框模式下线段断裂

• 可能原因：GL_LINE_STRIP/GL_LINE_LOOP的顶点顺序错误，或顶点坐标精度不足（如用half类型导致顶点偏移）。

• 解决方案：

1. 检查线段顶点的连续顺序（GL_LINE_STRIP需按路径顺序排列）；

2. 将顶点坐标类型从half改为float，提升精度。

总结

图元装配是 OpenGL ES 3.0 渲染流水线中 “承上启下” 的关键环节，其核心价值在于：

1. 组织几何数据：将离散顶点组装为高效的图元（如三角形条带），减少数据传输量；

2. 筛选有效图元：通过裁剪与背面剔除，剔除无效图元，提升渲染性能；

3. 传递属性信息：为光栅化阶段的属性插值提供完整数据，确保渲染质量。
