在数字化转型的大潮中，数据可视化成为了企业监控系统不可或缺的一部分。作为一款开源的数据可视化平台，Grafana因其强大的功能和易用性而备受青睐。无论是服务器性能监控还是网络流量分析，Grafana都能帮助我们以直观的方式展现数据，从而做出更快速有效的决策。

01

Grafana简介

Grafana 开源软件 (OSS) 可让您查询、可视化、警报和探索指标、日志和跟踪，无论它们存储在何处。Grafana 数据源插件可让您查询数据源，包括时间序列数据库（如 Prometheus 和 CloudWatch）、日志记录工具（如 Loki 和 Elasticsearch）、NoSQL/SQL 数据库（如 Postgres）、CI/CD 工具（如 GitHub）等等。Grafana OSS 为您提供工具，以在实时仪表板上显示这些数据，并提供富有洞察力的图表和可视化效果。

02

安装配置Grafana

1、下载Grafana chart包

$ helm repo add grafana https://grafana.github.io/helm-charts
"grafana" has been added to your repositories

$ helm pull grafana/grafana --version 7.3.12

2、上传到内网harbor服务

$ helm registry login core.jiaxzeng.com --username admin
Password:
Login Succeeded

$ helm push prometheus-25.25.0.tgz oci://core.jiaxzeng.com/plugins
Pushed: core.jiaxzeng.com/plugins/grafana:7.3.12
Digest: sha256:480fed052af924f971c308ab89b2bff72e262cedd8045ee981e58280ecdcfaa8

3、内网主机下载Grafana chart包

$ sudo helm registry login core.jiaxzeng.com --username admin
Password:
Login Succeeded

$ sudo helm pull oci://core.jiaxzeng.com/plugins/grafana --version 7.3.12 --untar --untardir /etc/kubernetes/addons/
Pulled: core.jiaxzeng.com/plugins/grafana:7.3.12
Digest: sha256:480fed052af924f971c308ab89b2bff72e262cedd8045ee981e58280ecdcfaa8

4、helm部署 Grafana 配置文件

$ cat <<'EOF' | sudo tee /etc/kubernetes/addons/grafana-values.yaml > /dev/null
# 使用内网harbor仓库镜像
image:
  registry: core.jiaxzeng.com
  repository: library/monitor/grafana

initChownData:
  enabled: true
  image:
    registry: core.jiaxzeng.com
    repository: library/busybox

# 配置pvc持久卷
persistence:
  enabled: true
  type: pvc
  storageClassName: ceph-rbd-storage  # 不需要的话，使用默认pvc
  accessModes:
    - ReadWriteOnce
  size: 10Gi

# 访问Grafana添加 /grafana 上下文
env:
  GF_SERVER_ROOT_URL: "%(protocol)s://%(domain)s:%(http_port)s/grafana"
  GF_SERVER_SERVE_FROM_SUB_PATH: true

# 设置Grafana账号密码
adminUser: admin
adminPassword: admin321

# 通过ingress访问Grafana
ingress:
  enabled: true
  ingressClassName: nginx
  annotations:
    cert-manager.io/cluster-issuer: ca-cluster-issuer
  path: /grafana
  pathType: Prefix
  hosts:
  - ops.jiaxzeng.com
  tls:
  - secretName: ops.jiaxzeng.com-tls
    hosts:
    - ops.jiaxzeng.com

# 取消测试框架
testFramework:
  enabled: false
EOF

5、部署 Grafana 服务

$ helm -n kube-system install grafana -f grafana-values.yaml /etc/kubernetes/addons/grafana/

03

Grafana验证以及添加数据源

1、查看Grafana是否正常

$ kubectl -n kube-system get pod -l app.kubernetes.io/instance=grafana
NAME                       READY   STATUS    RESTARTS   AGE
grafana-7d9b67598b-h44lp   1/1     Running   0          3m48s

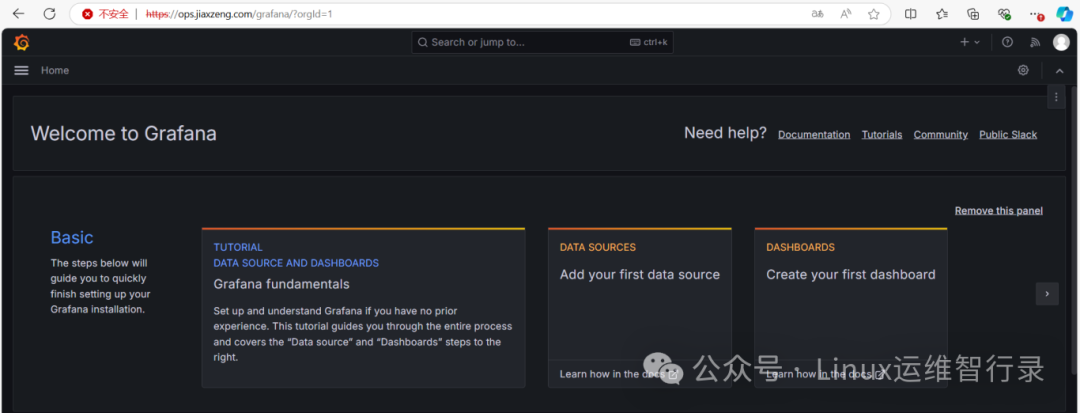

2、浏览器访问grafana

添加数据源

1、登录Grafana地址 https://ops.jiaxzeng.com

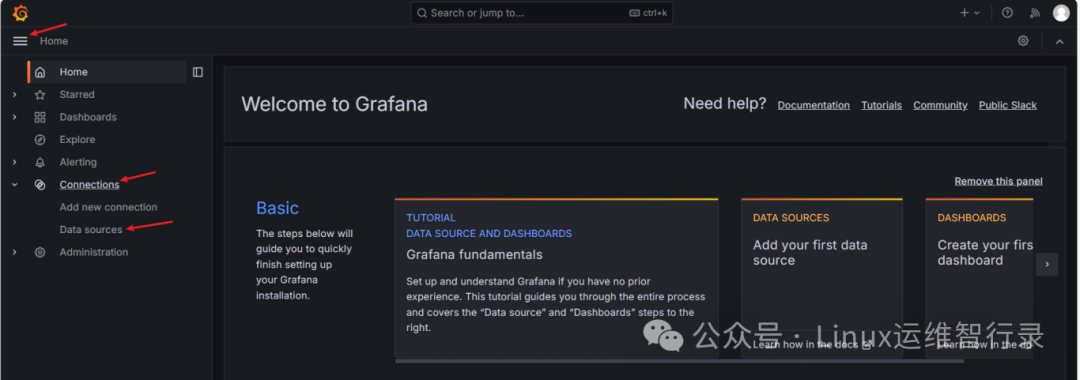

2、打开菜单 - 连接 - 数据源

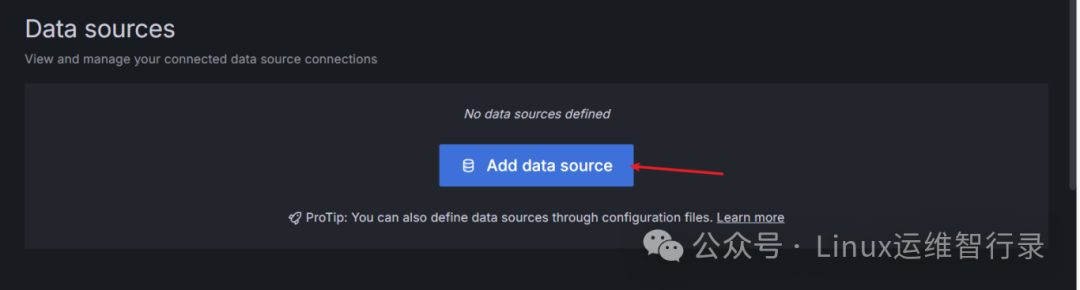

3、添加数据源

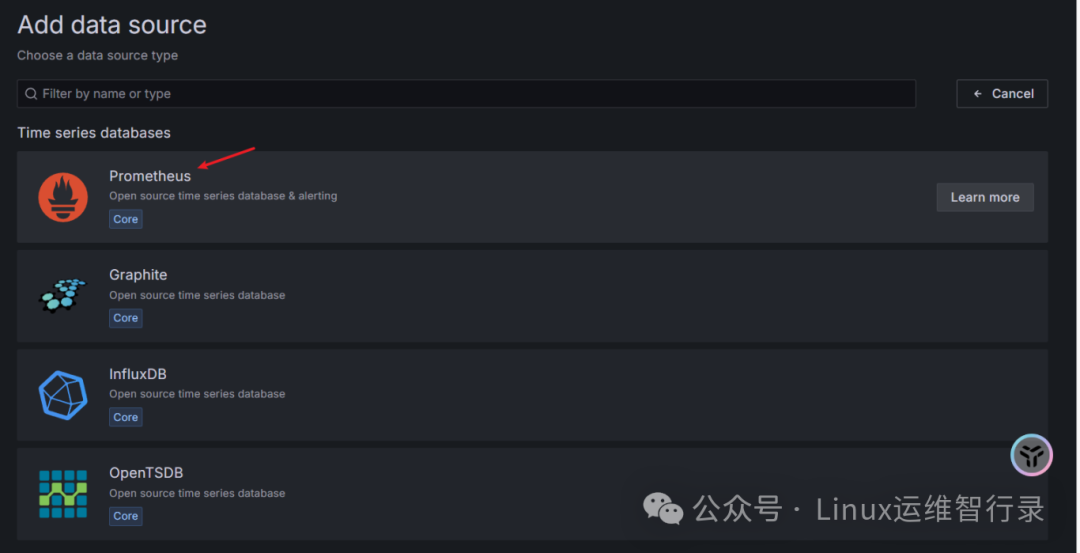

4、选择Prometheus

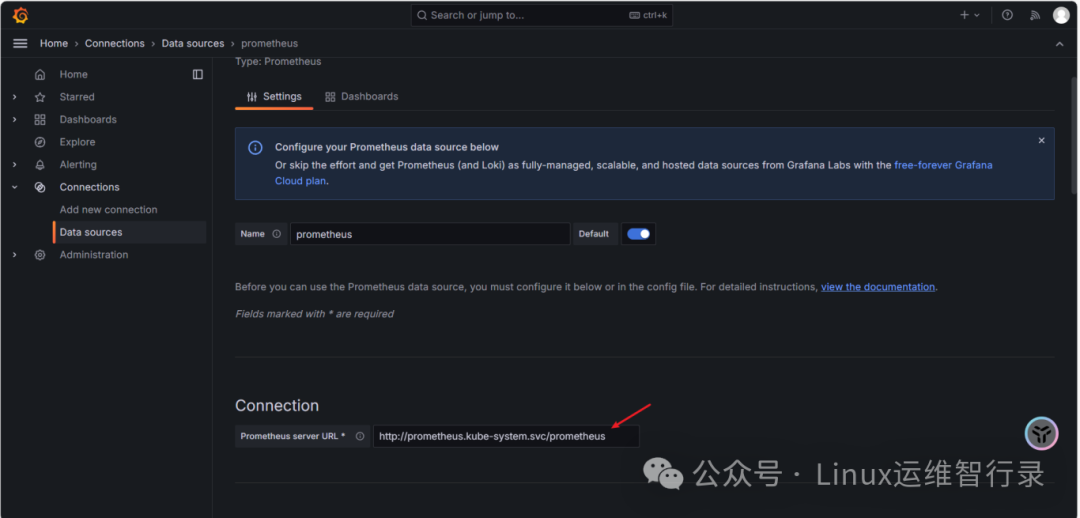

5、填写Prometheus地址

Tip：填写Prometheus地址时，确认好Prometheus是否有设置--web.external-url参数，如果设置该参数，需要填写上具体路径。截图示例配置/Prometheus

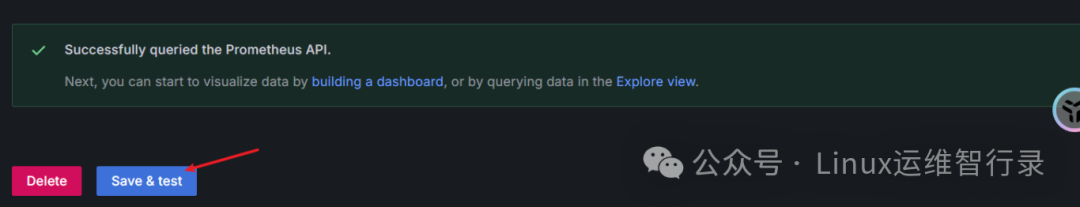

6、测试数据源是否可用

04

结语

通过以上步骤，我们已经成功搭建了一个基于Grafana的监控系统。无论是对于开发人员还是运维工程师来说，掌握Grafana都是非常有用的技能，它可以帮助我们更好地理解和管理我们的系统。
