基于LM5017COT控制的降压型DC-DC转换器应用与参数｜智能电表｜汽车电源
控制，因此不需要环路补偿，可提供出色的瞬态响应，并且可实现超高降压比。导通时间与输入电压成反比，因此在输入电压范围内，频率几乎恒定。为内部控制电路和栅极驱动电路提供偏置电源。峰值电流检测可防止负载过流。输入电压欠压阈值可通过外部电阻设置。其他保护功能包括过温保护、可调输出电压高精度反馈基准电压。高、低侧开关无需肖特基二极管。超快瞬态响应接近恒定工作频率。内置高压启电路和LDO。
·
产品描述:(替代LM5017)
PC3417是一款100V,600mA同步降压控制器,集成了高侧和低侧MOSFET。PC3417采用恒定导通时间(COT)控制，因此不需要环路补偿，可提供出色的瞬态响应，并且可实现超高降压比。导通时间与输入电压成反比，因此在输入电压范围内，频率几乎恒定。内置高压启电路和LDO为内部控制电路和栅极驱动电路提供偏置电源。峰值电流检测可防止负载过流。输入电压欠压阈值可通过外部电阻设置。其他保护功能包括过温保护、VCC欠压保护和FB过压保护。
产品特点:
#7.5V至100V宽输入范围
#集成100V高、低侧开关无需肖特基二极管
#恒定导通时间控制
#无需环路补偿
#超快瞬态响应接近恒定工作频率
#峰值电流限制
#可调输出电压高精度反馈基准电压
#频率可调至1MHz可调欠压锁定
#远程关断
#过温保护

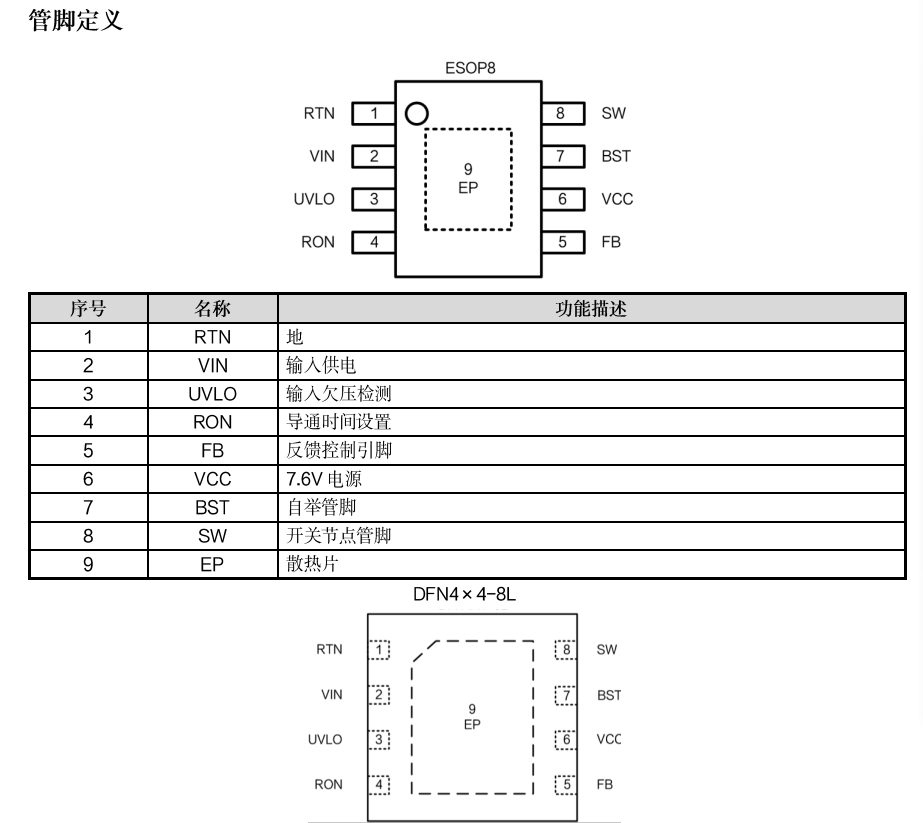

#ESOP8和DFN4X4-8L封装
应用领域:
#智能电表
#汽车电源
