lerobot机械臂的标定、遥控、数据录制、训练、源码解读

只有机械臂没有底盘时候，使用so100配置。1.2.1.2.3.4.5.6.7.1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.1.2.3.4.5.6.7.1.lerobot 机械臂跟随操控有个录制10次训练的文章：【】1.2.3.

晓天天天向上

462人浏览 · 2025-07-23 10:57:11
晓天天天向上  ·  2025-07-23 10:57:11 发布

只有机械臂没有底盘时候，使用so100配置。

1. 标定

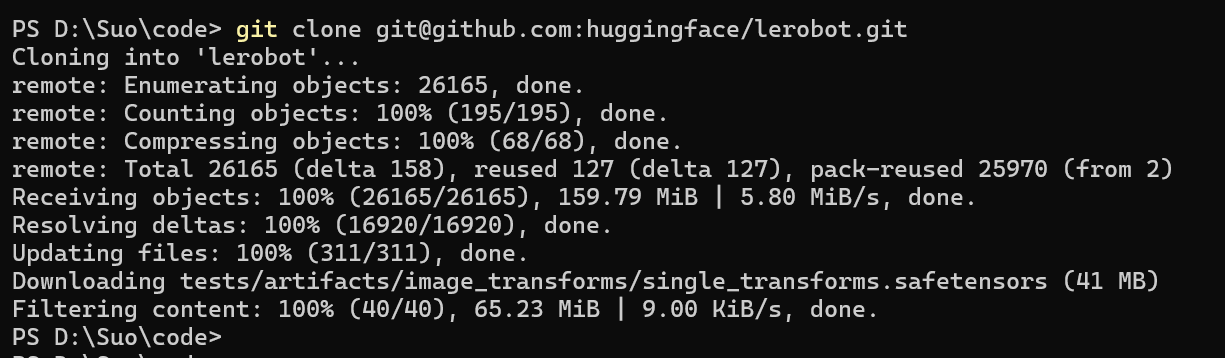

# 下载源码
git clone git@github.com:huggingface/lerobot.git
  • 1.
  • 2.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_开源

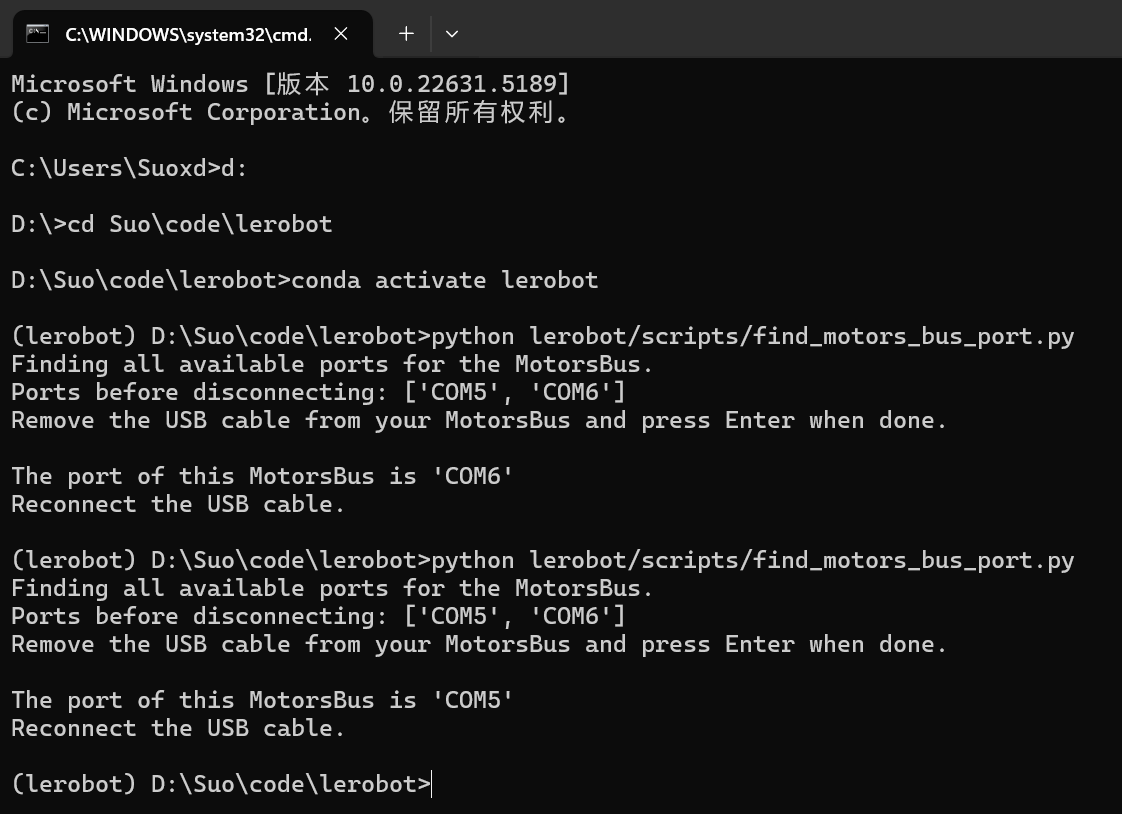

1.1 查看端口
# 1. 主从机械臂通过TypeC-USB线连接电脑主机
# 2. 进入主机源码目录
cd lerobot
# 3. 依次查看机械臂总线伺服适配器的端口
python lerobot/scripts/find_motors_bus_port.py

# 4. 得到串口号：从臂COM6，主臂COM5
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_开源_02

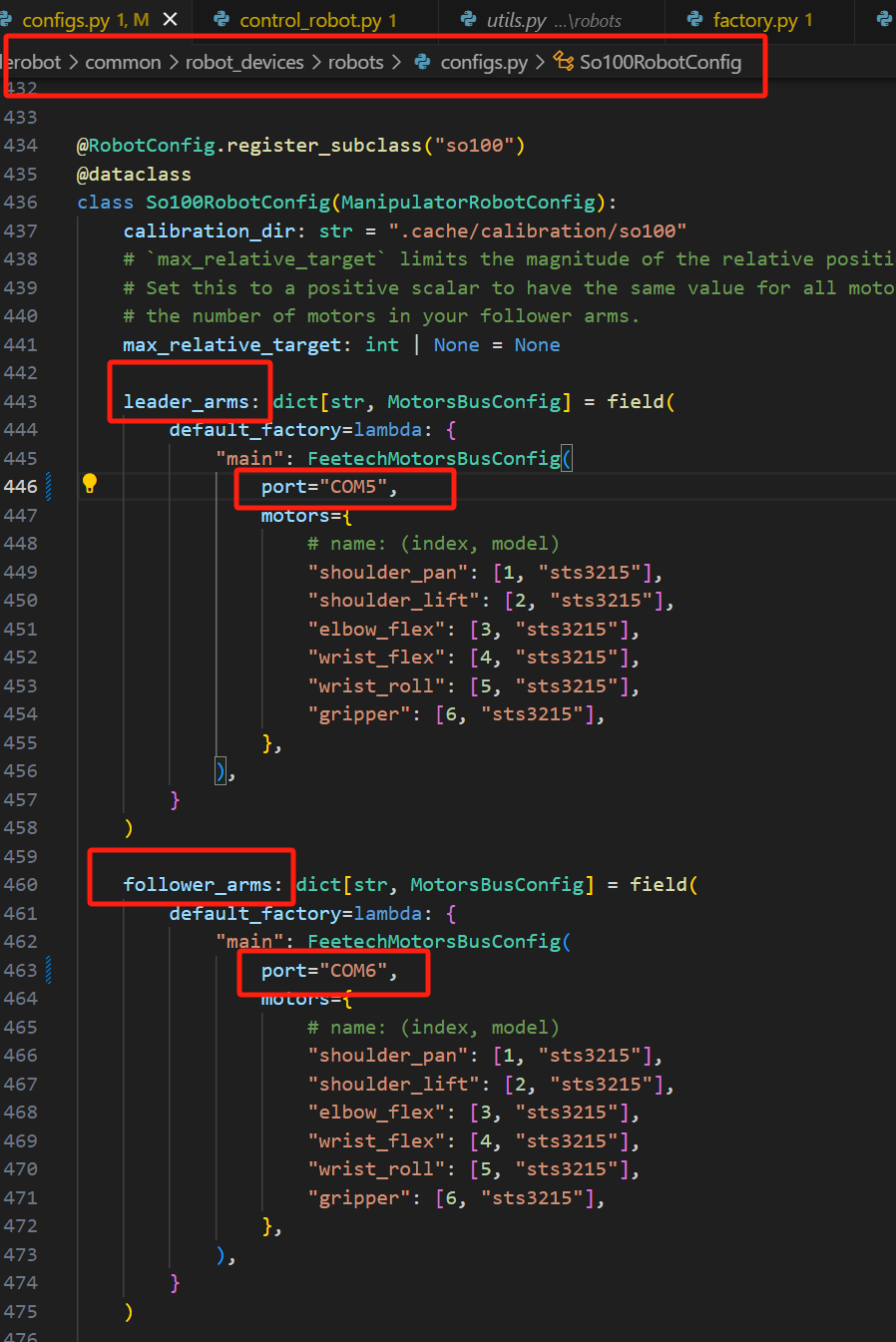

1.2 更新配置
@RobotConfig.register_subclass("so100")
@dataclass
class So100RobotConfig(ManipulatorRobotConfig):
    calibration_dir: str = ".cache/calibration/so100"
    max_relative_target: int | None = None

    leader_arms: dict[str, MotorsBusConfig] = field(
        default_factory=lambda: {
            "main": FeetechMotorsBusConfig(
                port="COM5",
                motors={
                    # name: (index, model)
                    "shoulder_pan": [1, "sts3215"],
                    "shoulder_lift": [2, "sts3215"],
                    "elbow_flex": [3, "sts3215"],
                    "wrist_flex": [4, "sts3215"],
                    "wrist_roll": [5, "sts3215"],
                    "gripper": [6, "sts3215"],
                },
            ),
        }
    )

    follower_arms: dict[str, MotorsBusConfig] = field(
        default_factory=lambda: {
            "main": FeetechMotorsBusConfig(
                port="COM6",
                motors={
                    # name: (index, model)
                    "shoulder_pan": [1, "sts3215"],
                    "shoulder_lift": [2, "sts3215"],
                    "elbow_flex": [3, "sts3215"],
                    "wrist_flex": [4, "sts3215"],
                    "wrist_roll": [5, "sts3215"],
                    "gripper": [6, "sts3215"],
                },
            ),
        }
    )
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.
  • 19.
  • 20.
  • 21.
  • 22.
  • 23.
  • 24.
  • 25.
  • 26.
  • 27.
  • 28.
  • 29.
  • 30.
  • 31.
  • 32.
  • 33.
  • 34.
  • 35.
  • 36.
  • 37.
  • 38.
  • 39.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_03

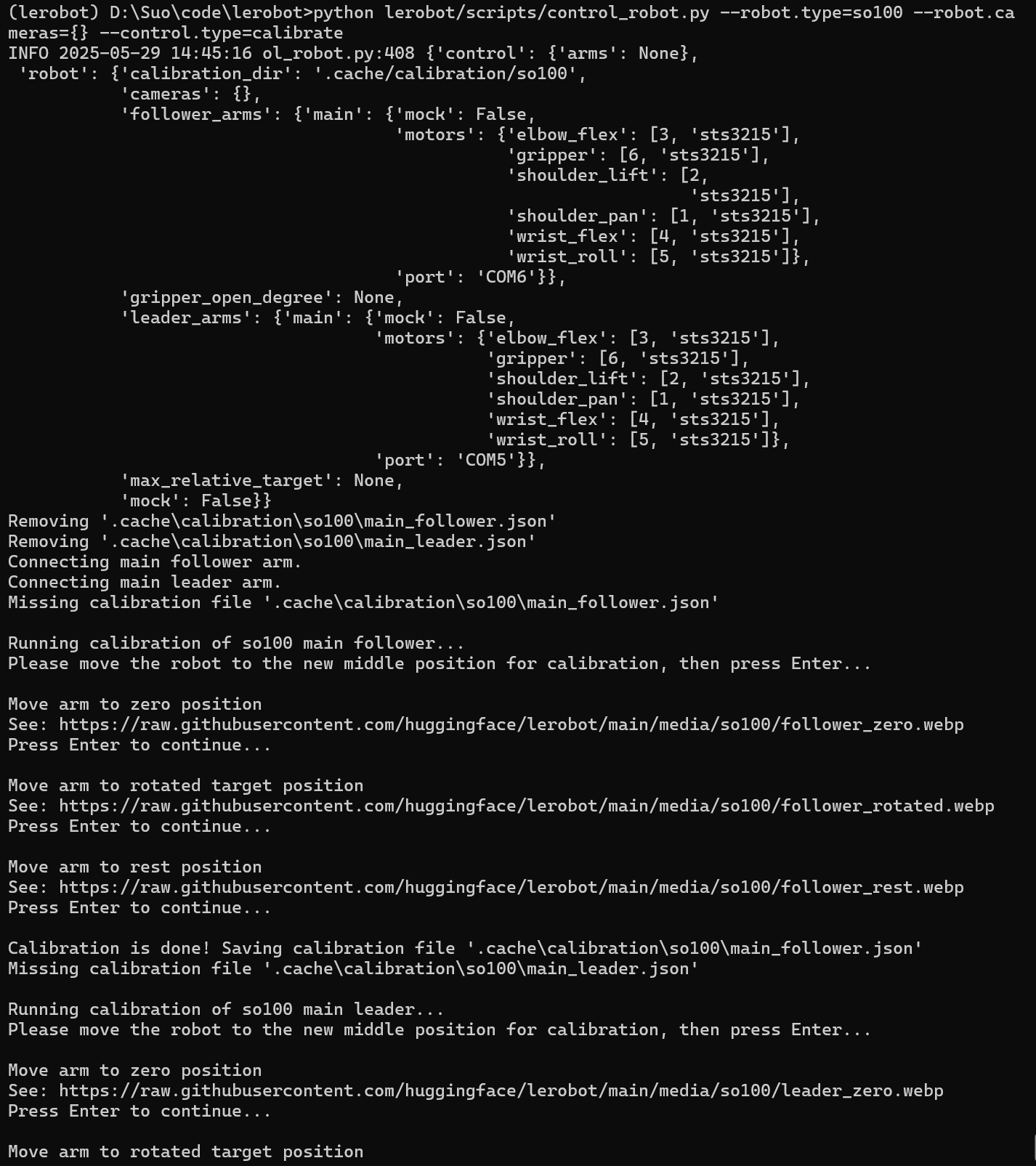

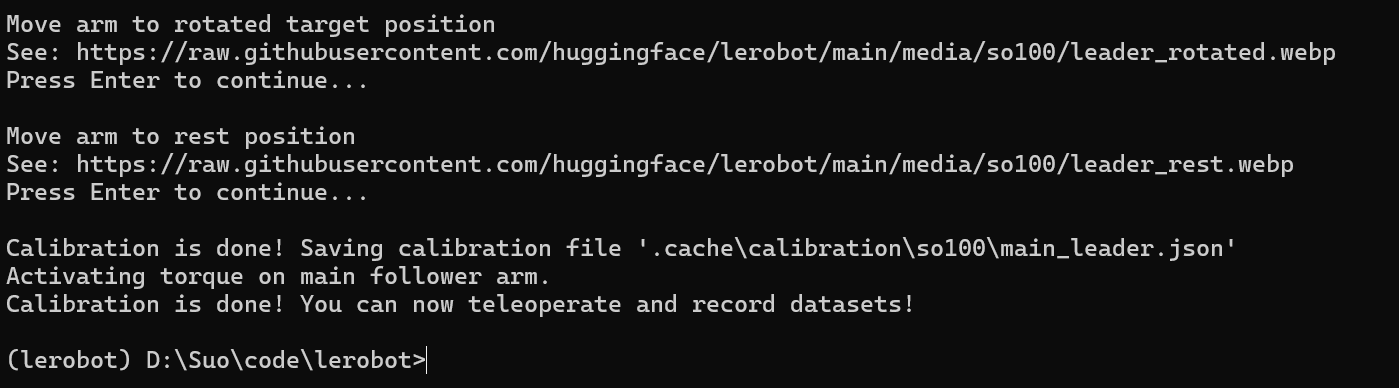

1.3 执行标定
# 先进行从臂(main follower)，后进行主臂(main leader)，按照提示依次执行
python lerobot/scripts/control_robot.py --robot.type=so100 --robot.cameras={} --control.type=calibrate
#标定结果位于：lerobot/.cache/calibration/so100
# 主臂
{"homing_offset": [-2059, 3043, -1062, -1948, 2050, -2138], "drive_mode": [0, 1, 0, 0, 1, 0], "start_pos": [2058, 2994, 1174, 2041, 2048, 2048], "end_pos": [3083, -2019, 2086, 2972, -1026, 3162], "calib_mode": ["DEGREE", "DEGREE", "DEGREE", "DEGREE", "DEGREE", "LINEAR"], "motor_names": ["shoulder_pan", "shoulder_lift", "elbow_flex", "wrist_flex", "wrist_roll", "gripper"]}
# 从臂
{"homing_offset": [-2044, 3038, -1068, -1907, 1885, -2457], "drive_mode": [0, 1, 0, 0, 1, 0], "start_pos": [2054, 3030, 1083, 2047, 2046, 2048], "end_pos": [3068, -2014, 2092, 2931, -861, 3481], "calib_mode": ["DEGREE", "DEGREE", "DEGREE", "DEGREE", "DEGREE", "LINEAR"], "motor_names": ["shoulder_pan", "shoulder_lift", "elbow_flex", "wrist_flex", "wrist_roll", "gripper"]}
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_开源_04

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_开源_05

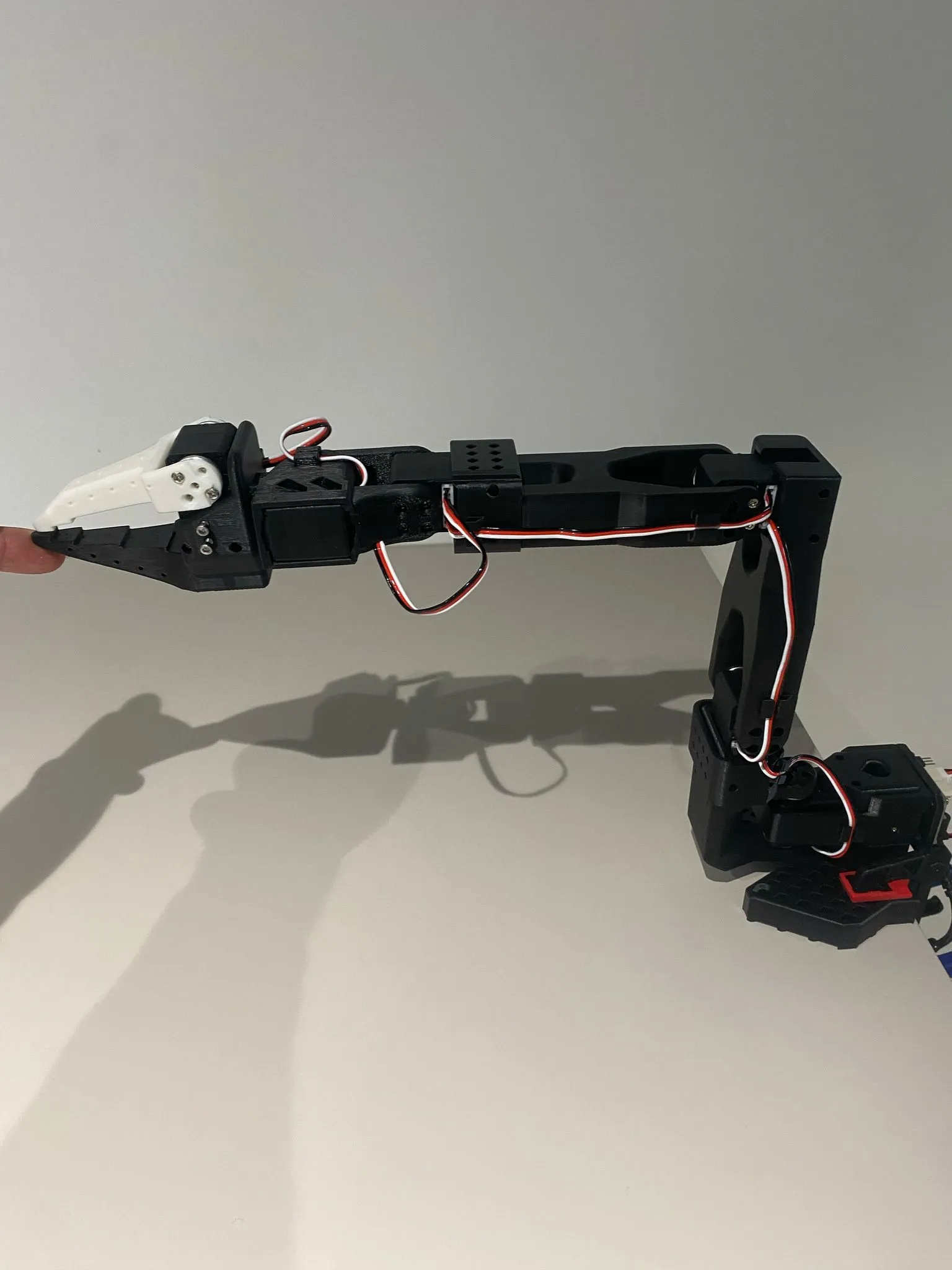

  2. 从臂中间位置(new middle position)

  3. lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_06

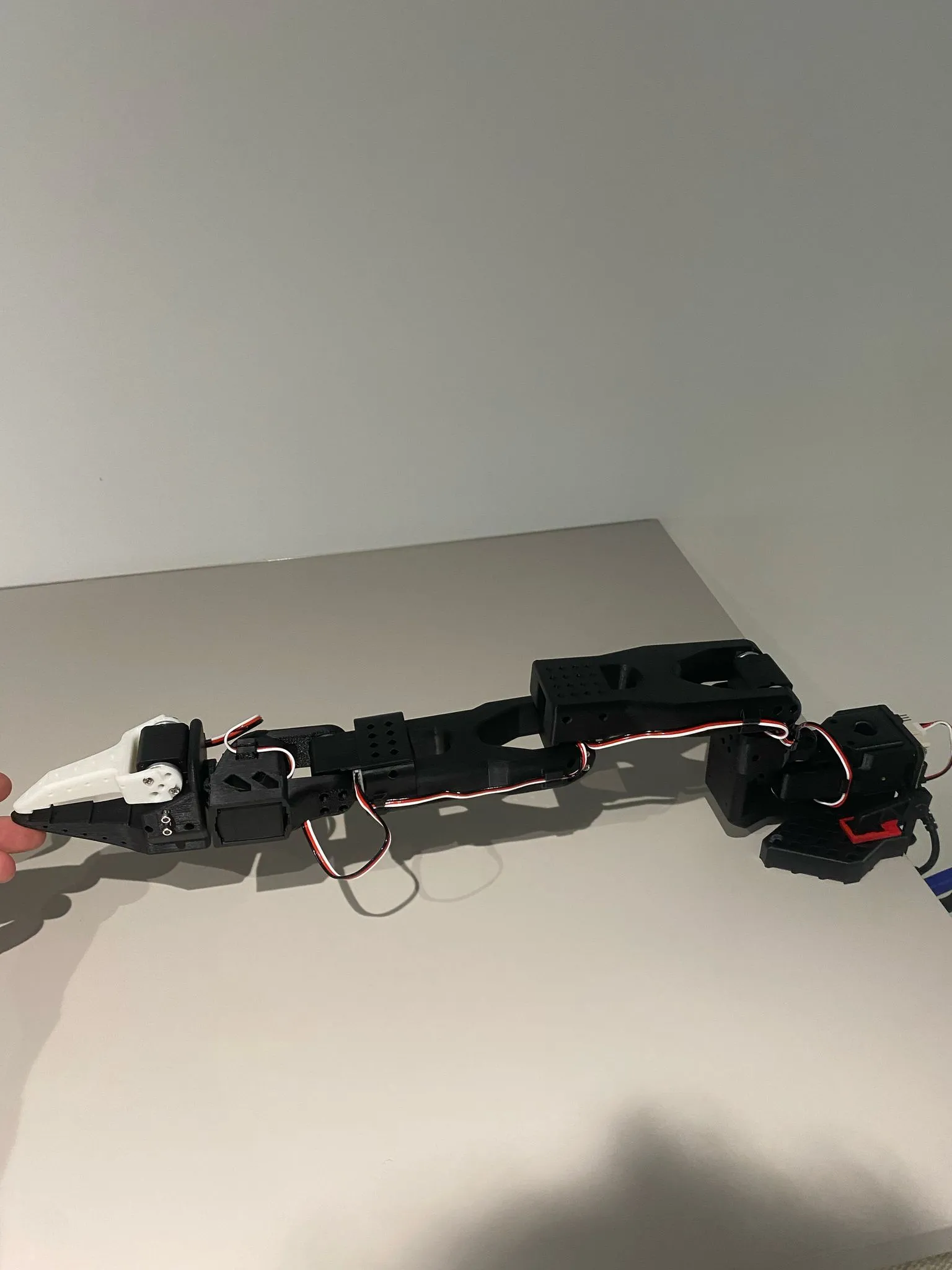

  5. 从臂零位( zero position)

  6. lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_07

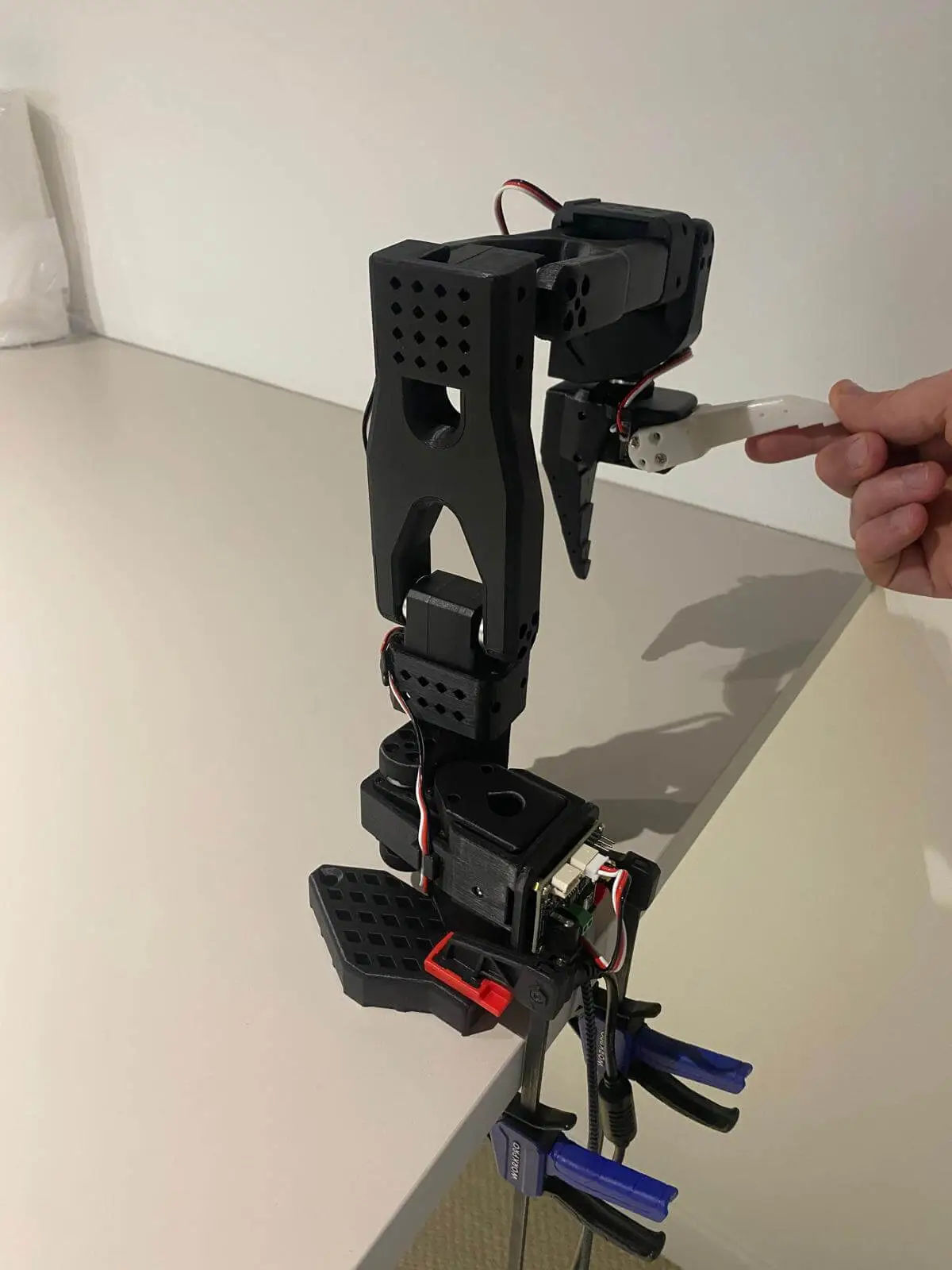

  8. 从臂旋转位(rotated target position)

  9. lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_08

  11. 从臂就绪等待位(rest position)

  12. lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_09

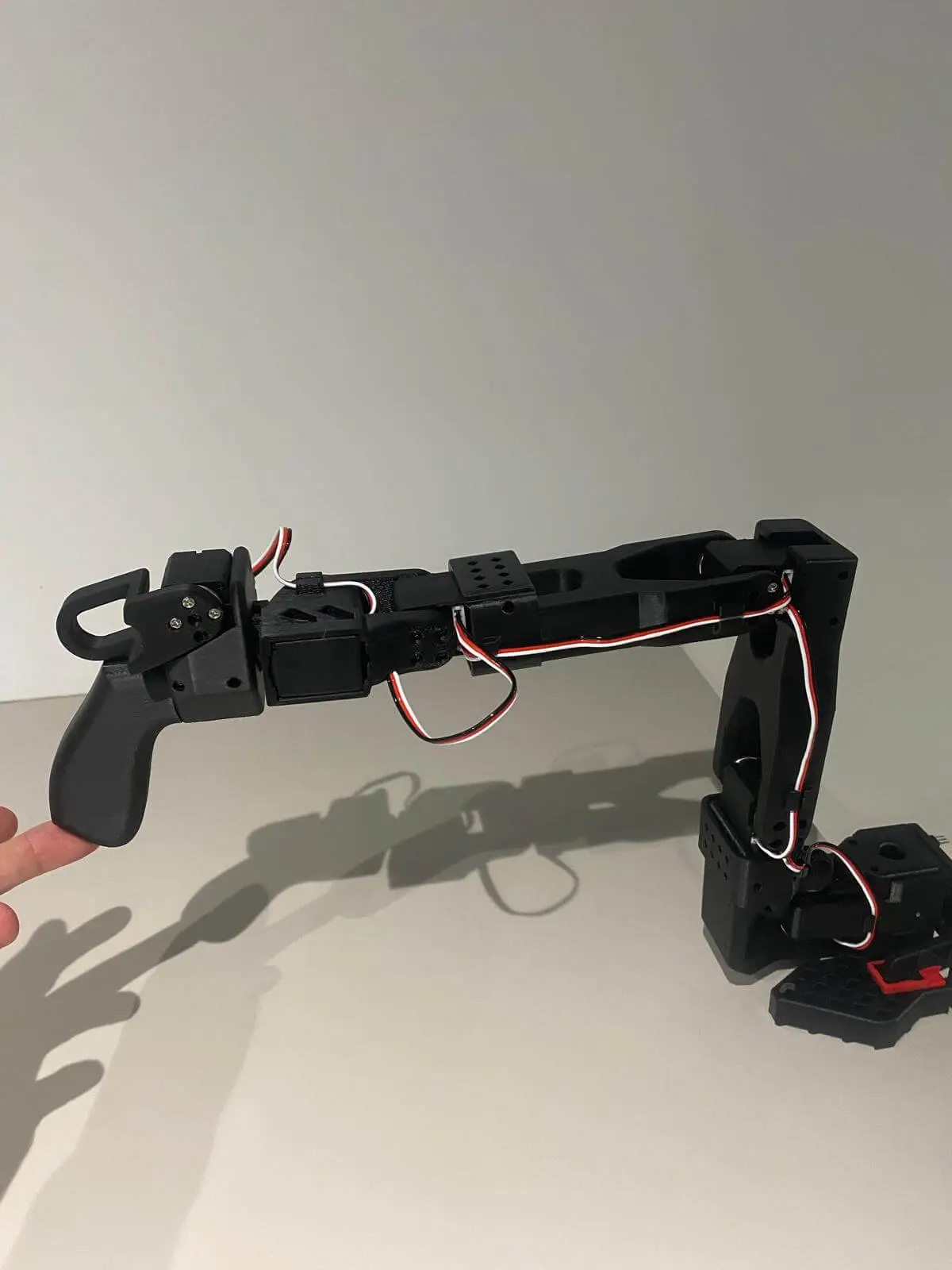

  14. 主臂中间位(new middle position)

  15. lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_10

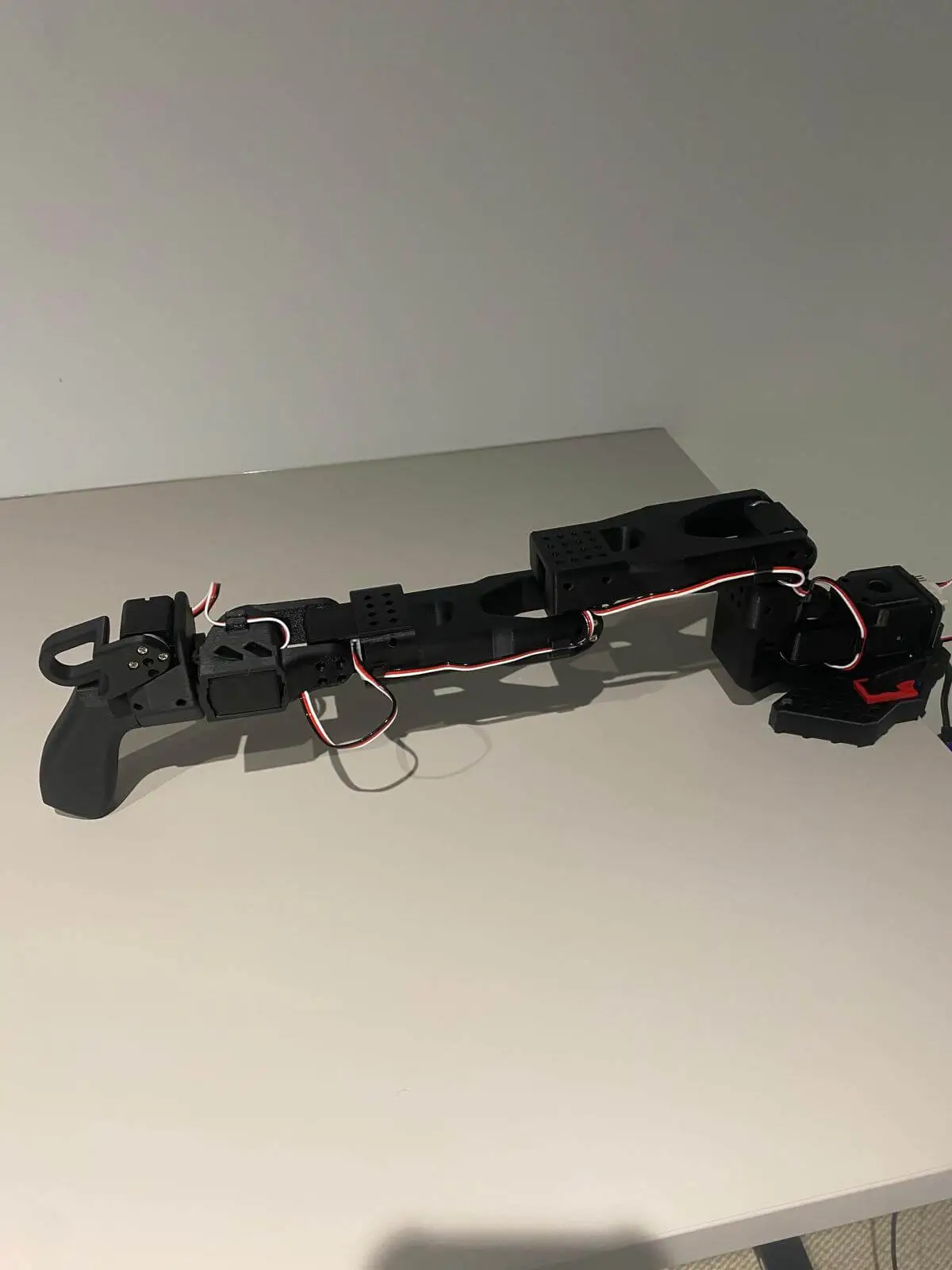

  17. 主臂零位(zero position)

  18. lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_11

  20. 主臂旋转位(rotated target position)

  21. lerobot机械臂的标定、遥控、数据录制、训练、源码解读_开源_12

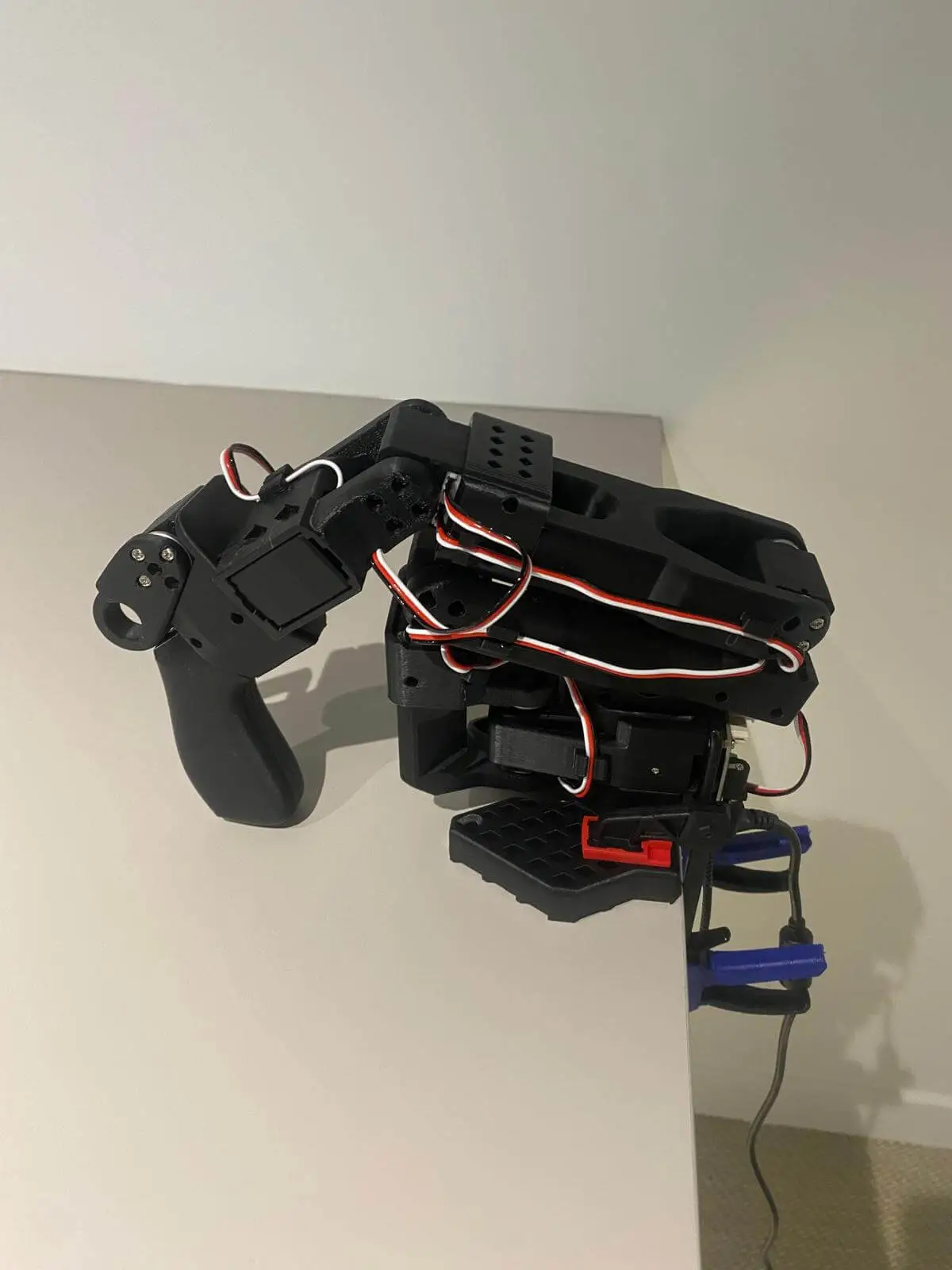

  23. 主臂就绪等待位(rest position)

  24. lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_13

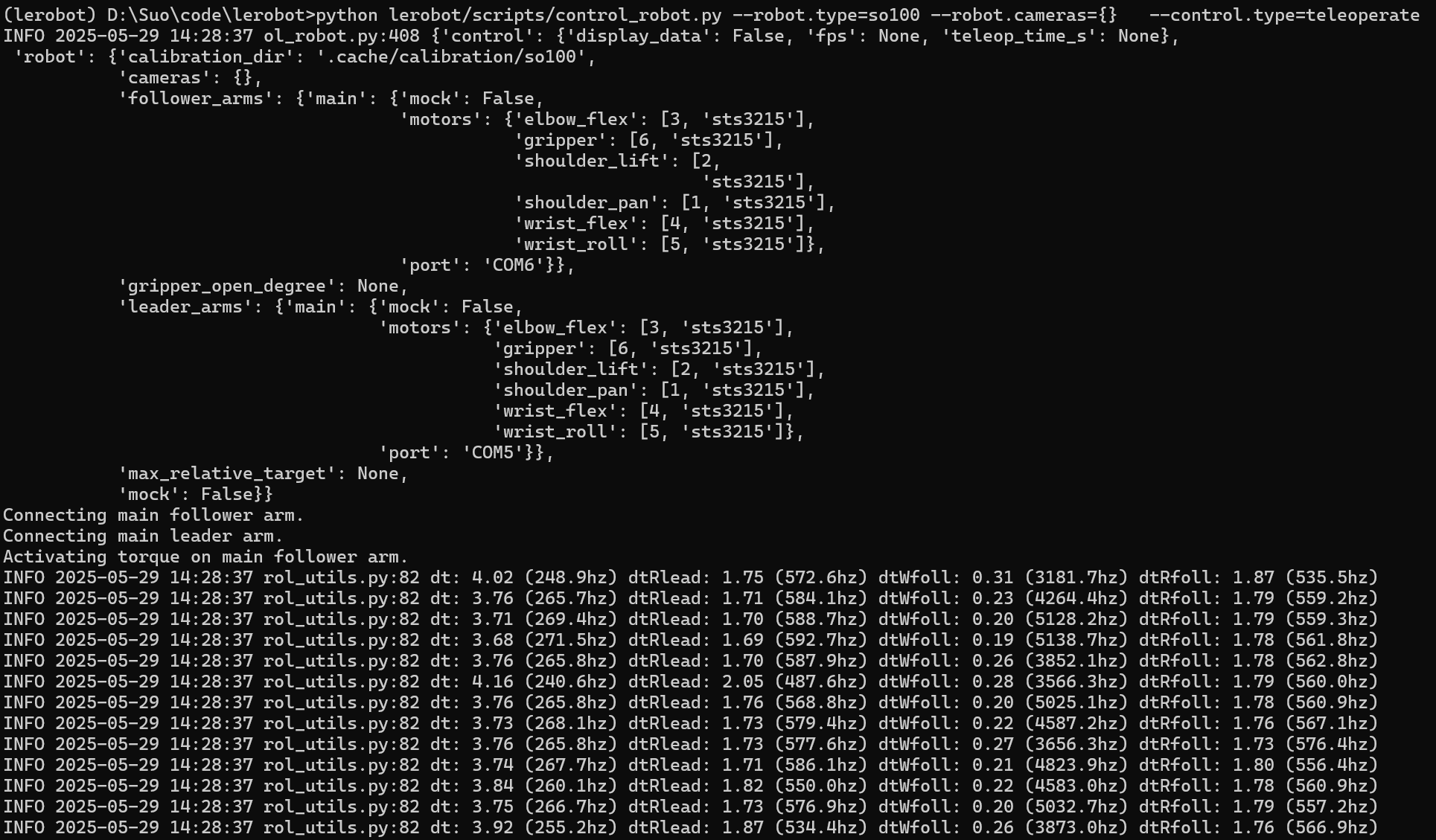

2. 遥控

python lerobot/scripts/control_robot.py --robot.type=so100 --robot.cameras={}   --control.type=teleoperate
  • 1.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_14

lerobot 机械臂跟随操控

3. 数据录制

有个录制10次训练的文章：【】

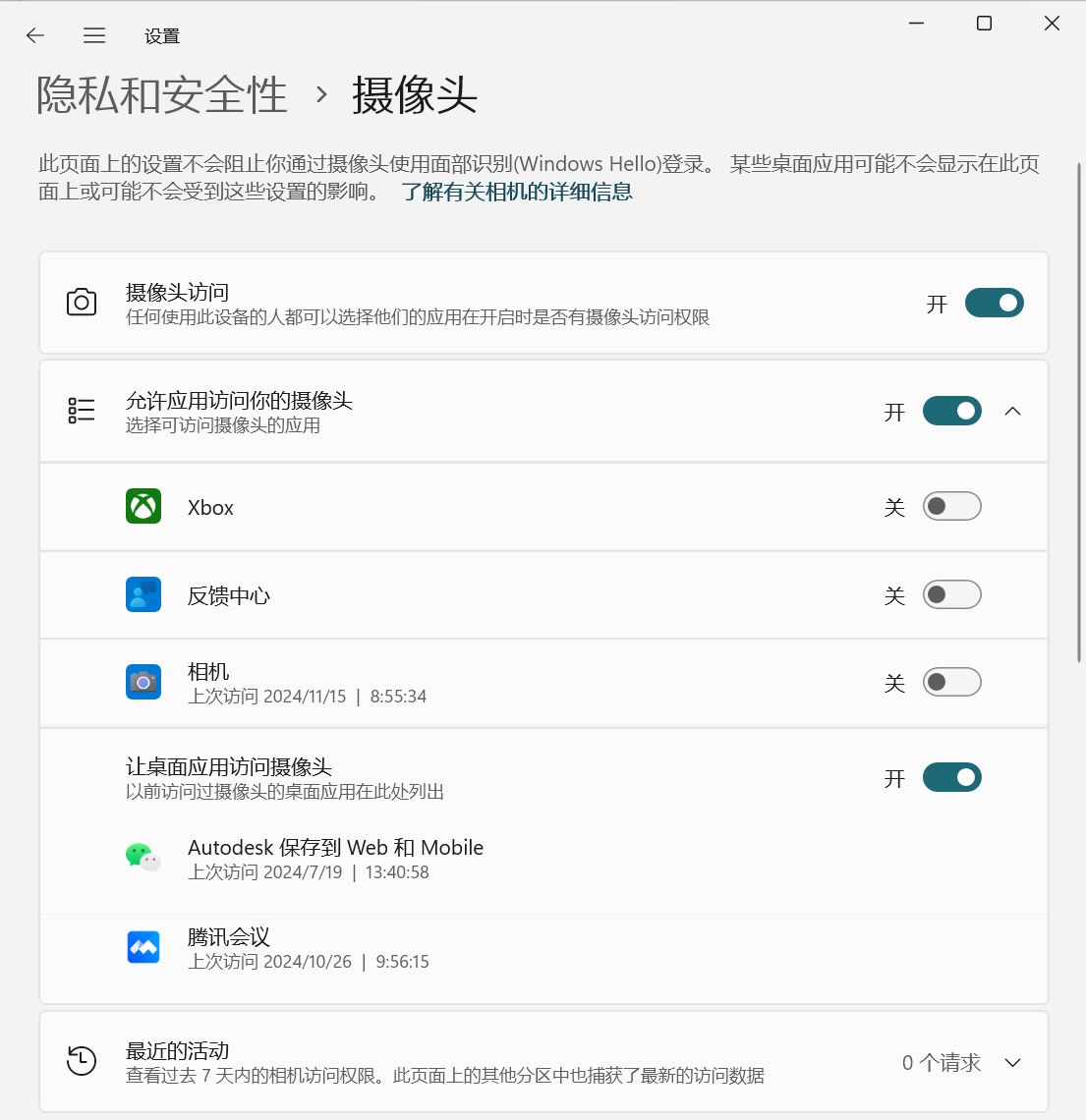

3.1 打开摄像头权限

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_开源_15

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_16

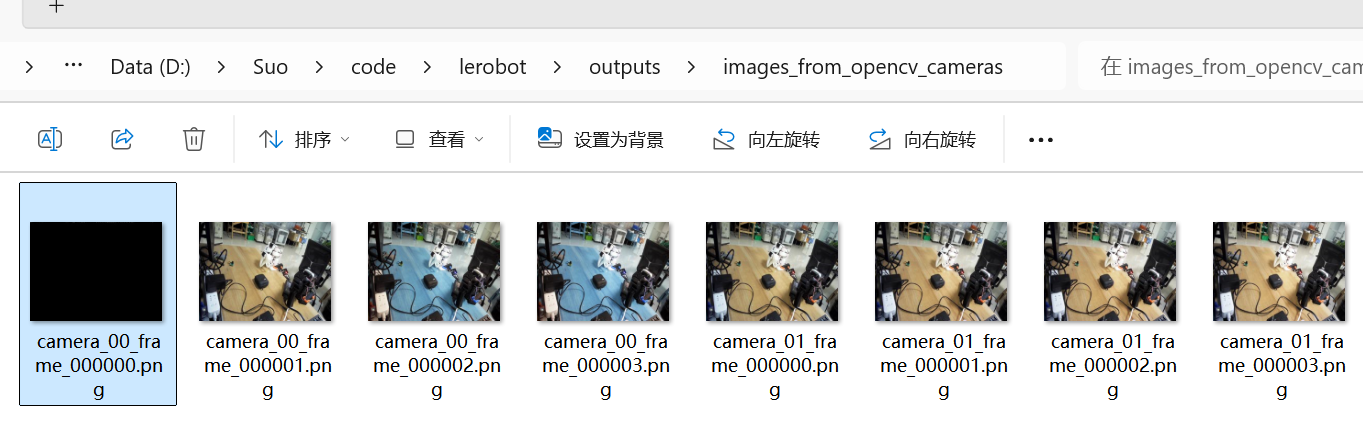

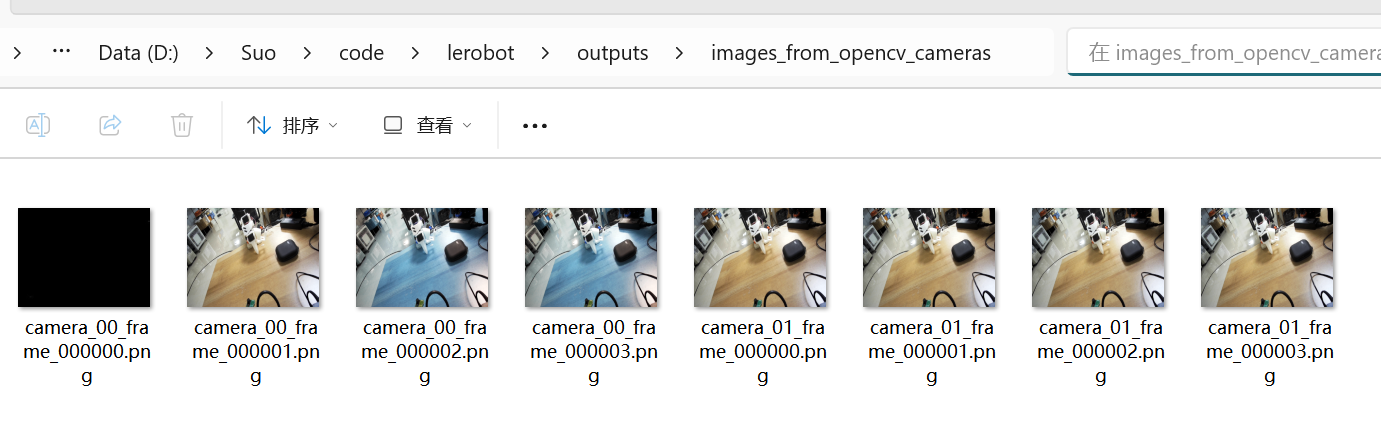

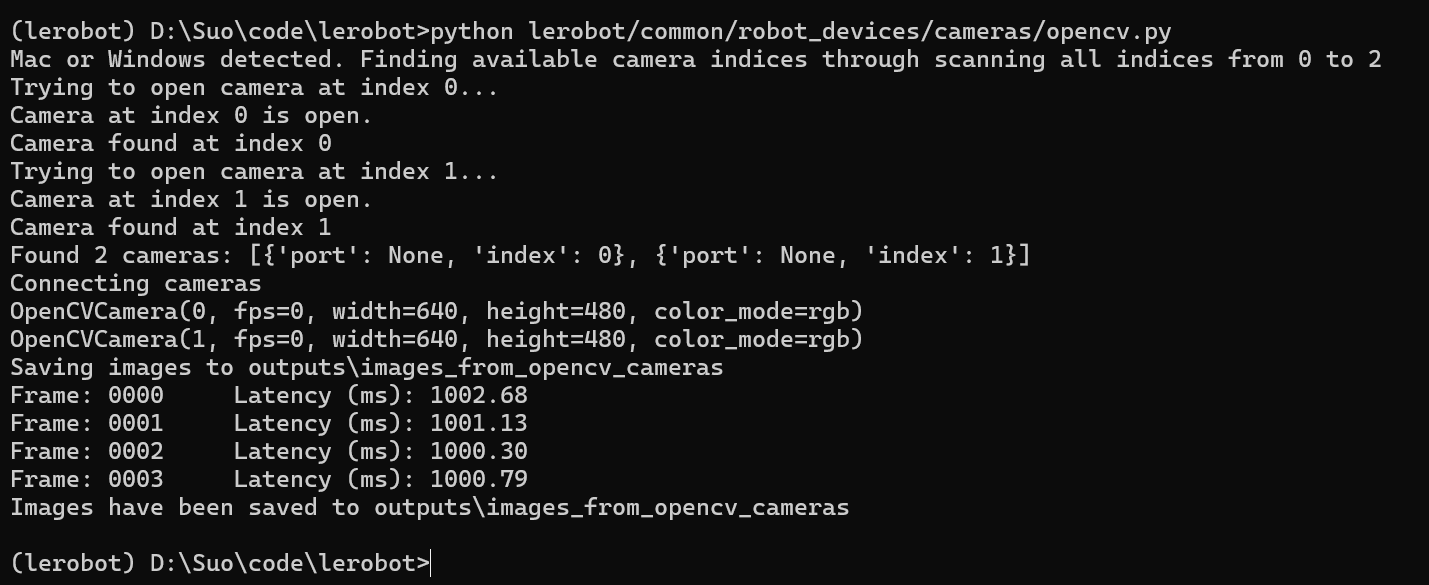

3.2 验证摄像头可用

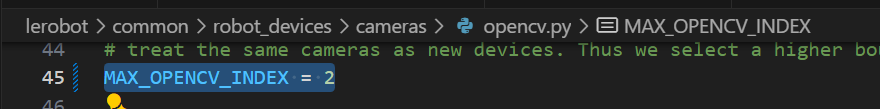

# 修改查找最大序号(默认60)：MAX_OPENCV_INDEX = 2
# 默认打开摄像头采集图像4秒(USB口延时1秒有点高)
#     parser.add_argument(
#         "--record-time-s",
#          type=float,
#         default=4.0,
#         help="Set the number of seconds used to record the frames. By default, 2 seconds.",
#     )
python lerobot/common/robot_devices/cameras/opencv.py
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_17

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_开源_18

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_19

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_20

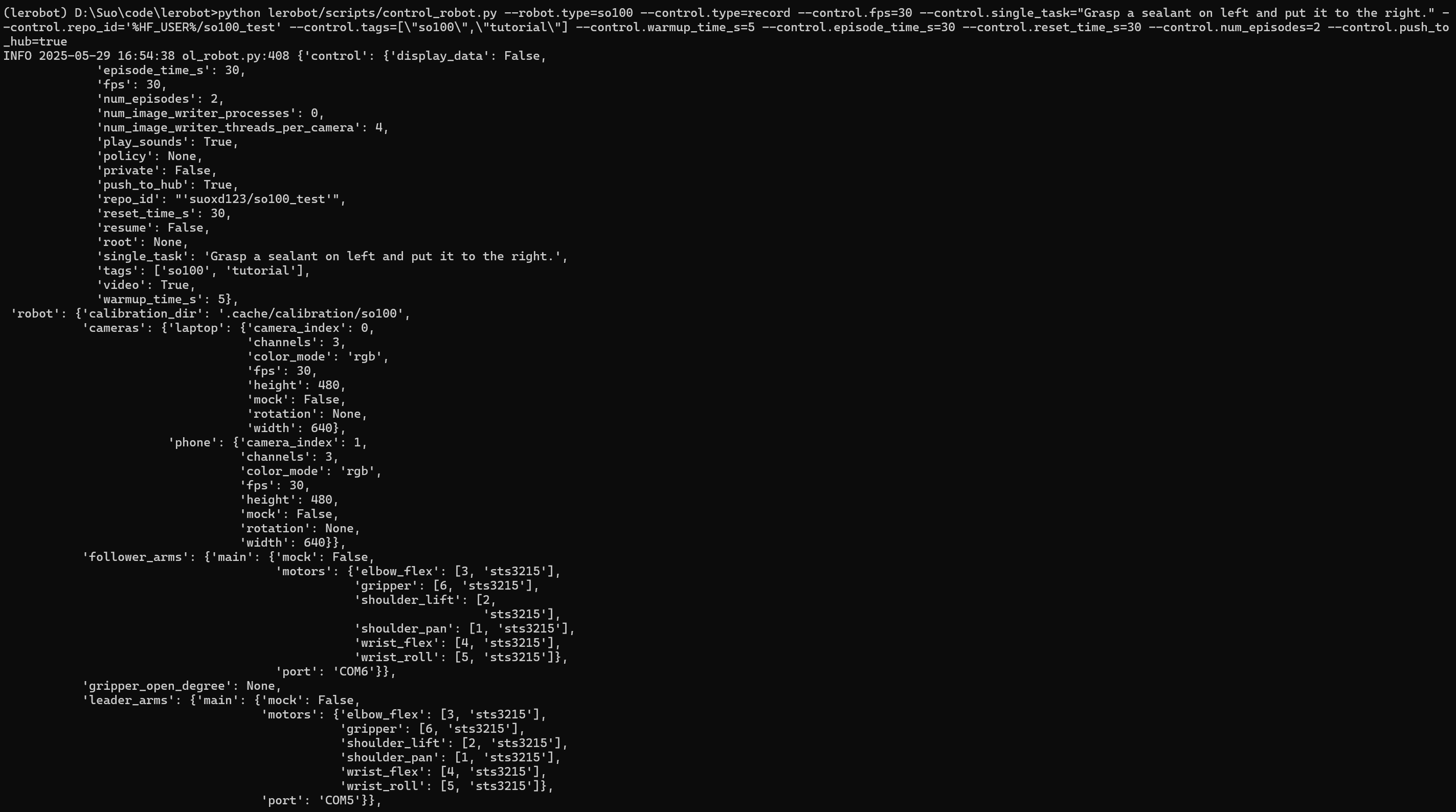

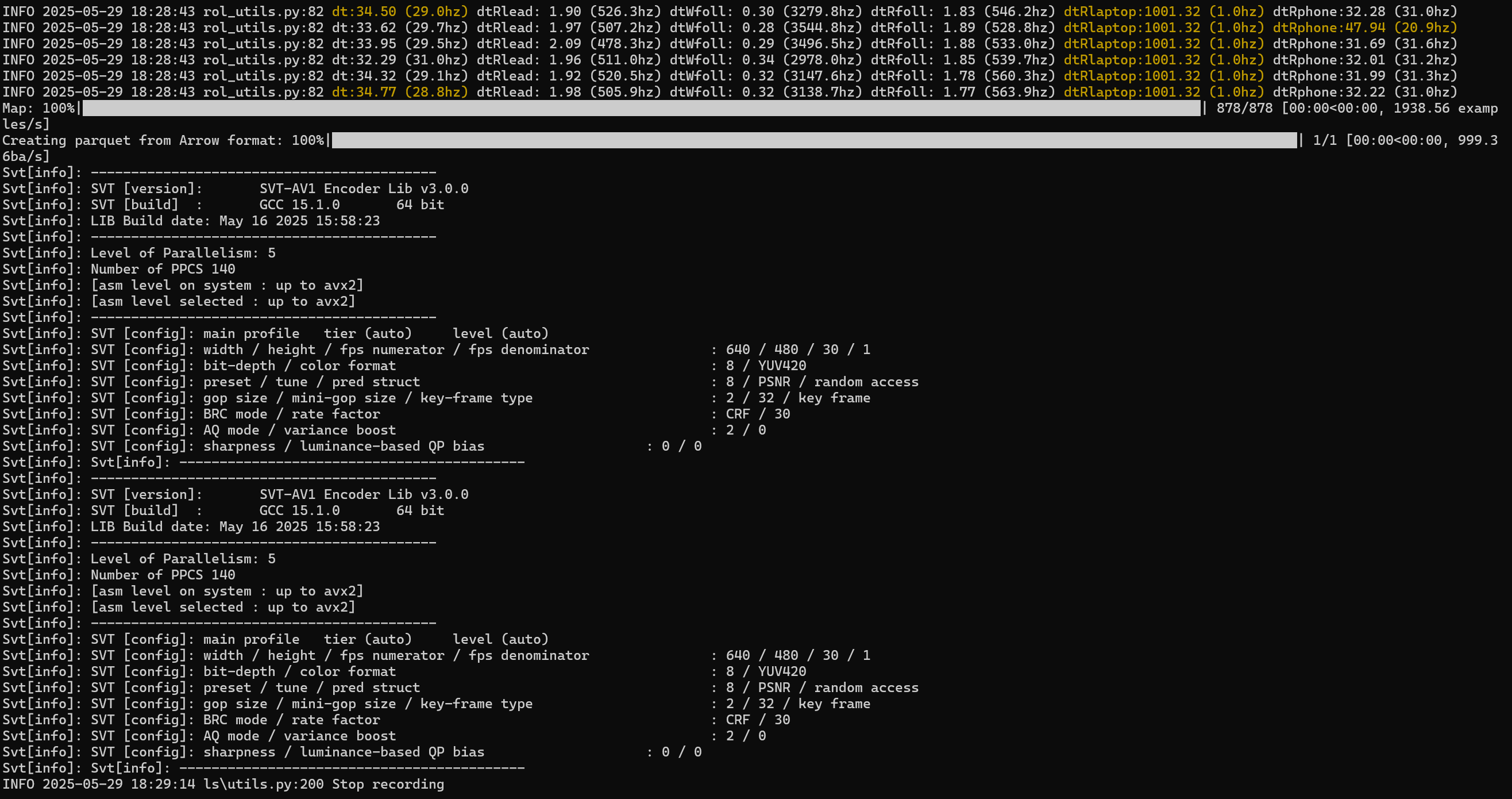

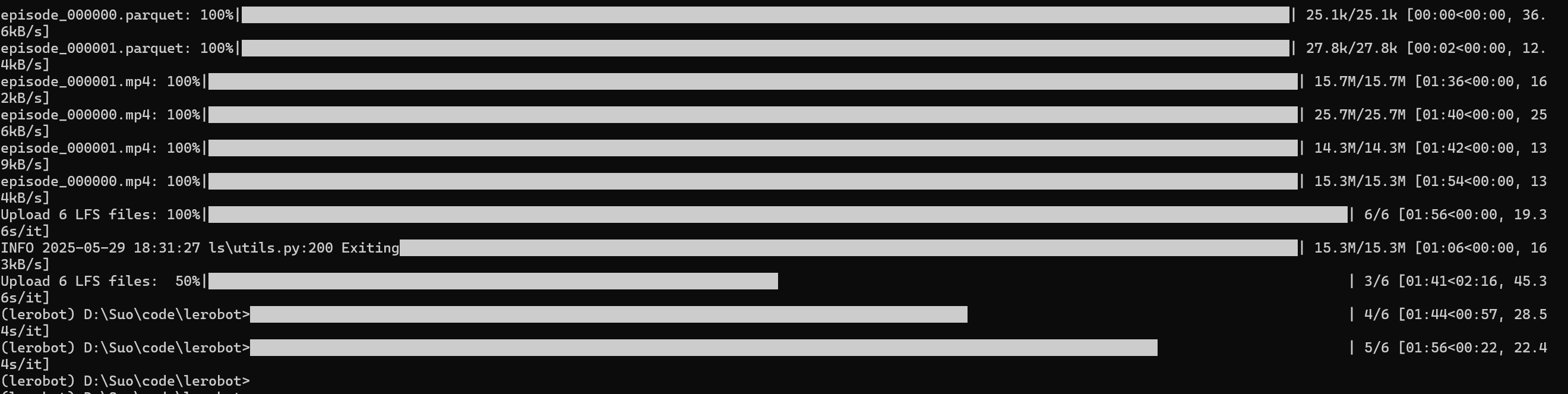

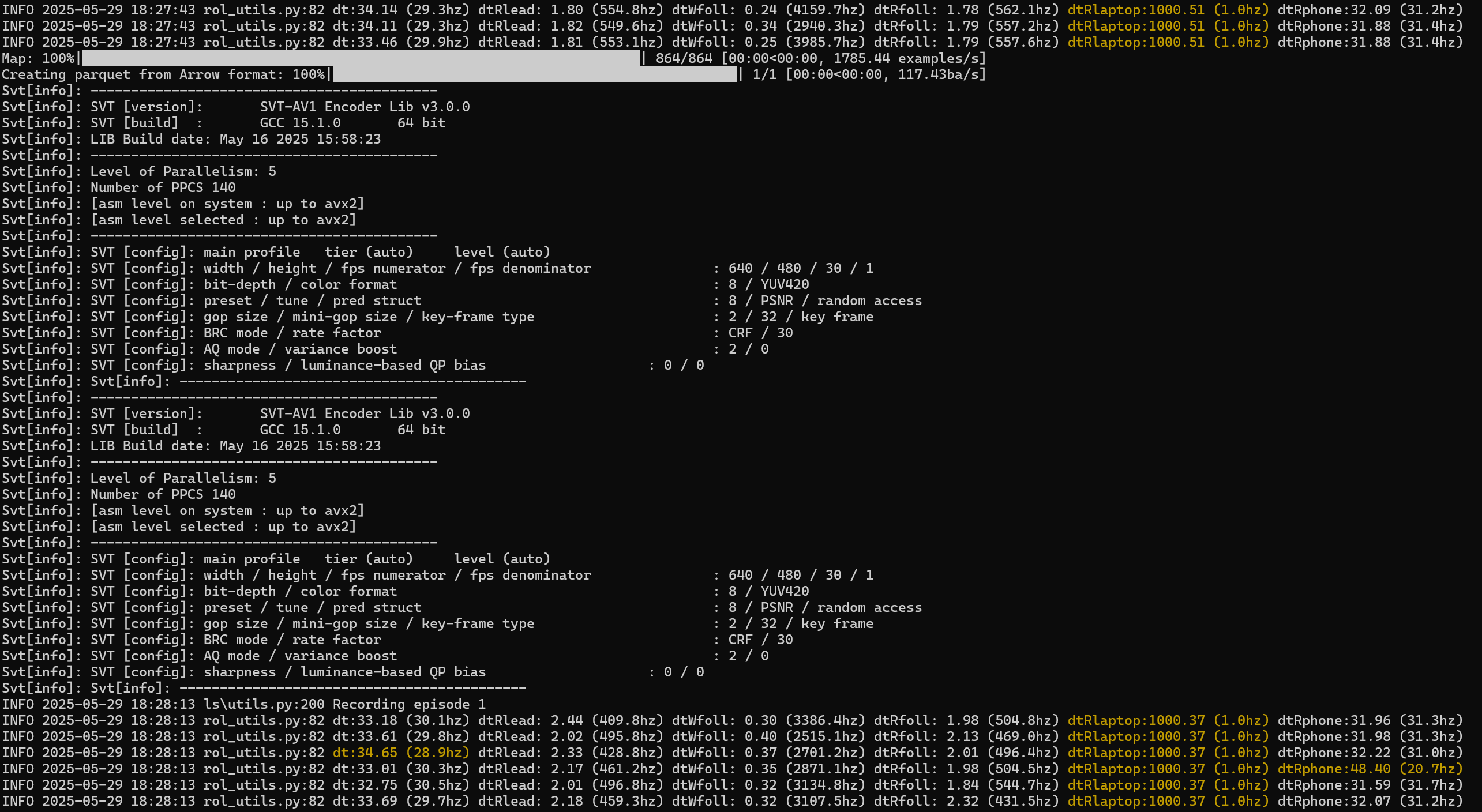

3.3 执行动作录制
# 进行两轮录制：control.num_episodes=2
# 单次录制30s时间：control.episode_time_s=30
python lerobot/scripts/control_robot.py --robot.type=so100 --control.type=record --control.fps=30 --control.single_task="Grasp a sealant on left and put it to the right." --control.repo_id="%HF_USER%/so100_test" --control.tags=[\"so100\",\"tutorial\"] --control.warmup_time_s=5 --control.episode_time_s=30 --control.reset_time_s=30 --control.num_episodes=2 --control.push_to_hub=true
  • 1.
  • 2.
  • 3.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_训练_21

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_训练_22

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_lerobot_23

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_开源_24

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_25

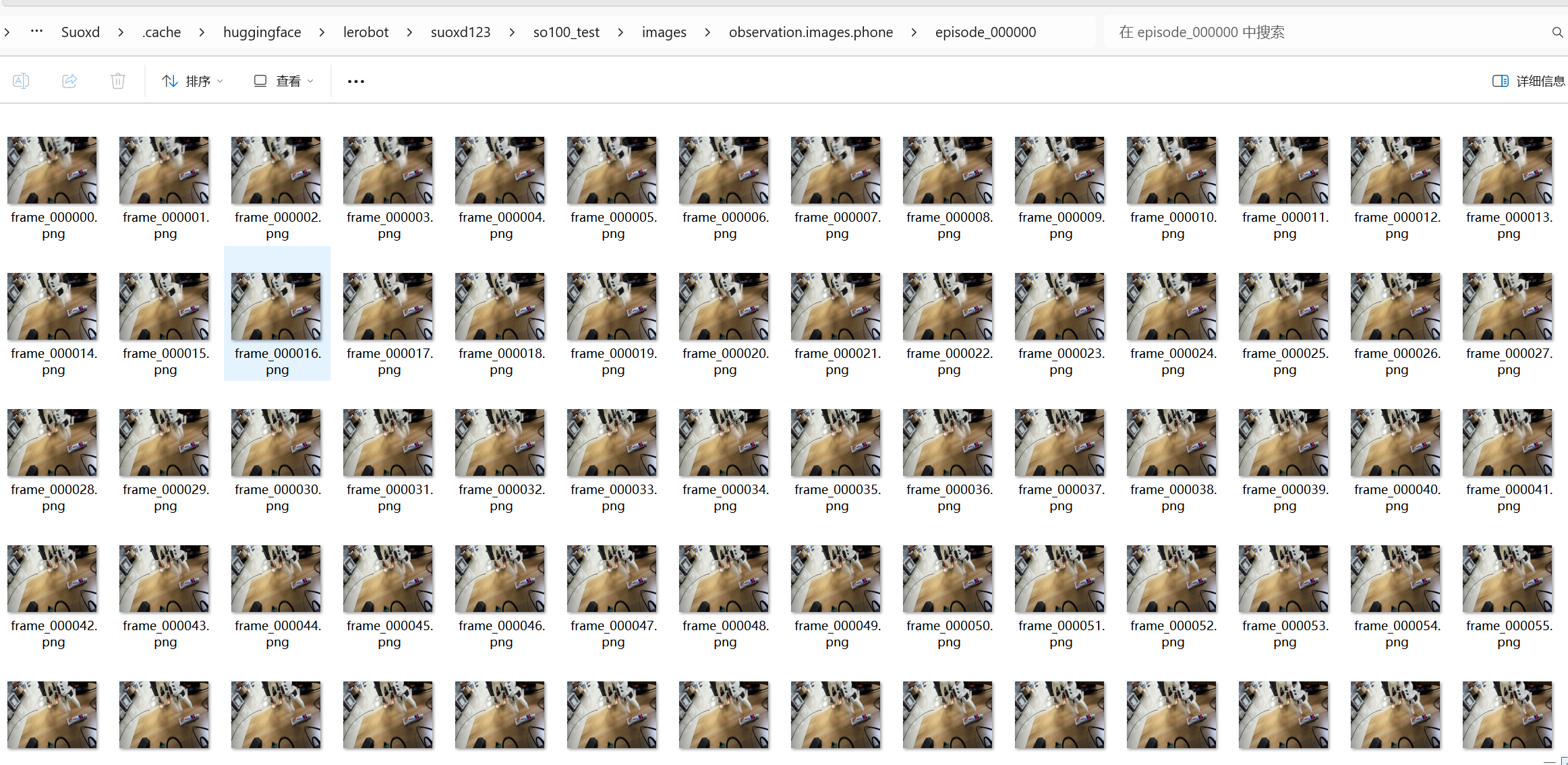

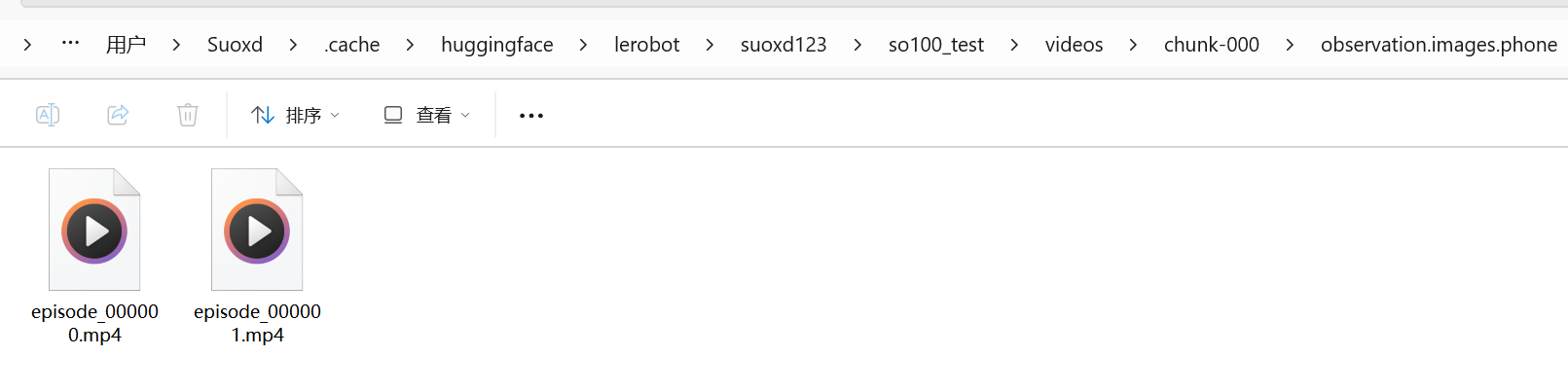

图片是中间状态，是用来编码为视频的(使用av库)，最终生成视频后，图片会被自动删除

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_26

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_lerobot_27

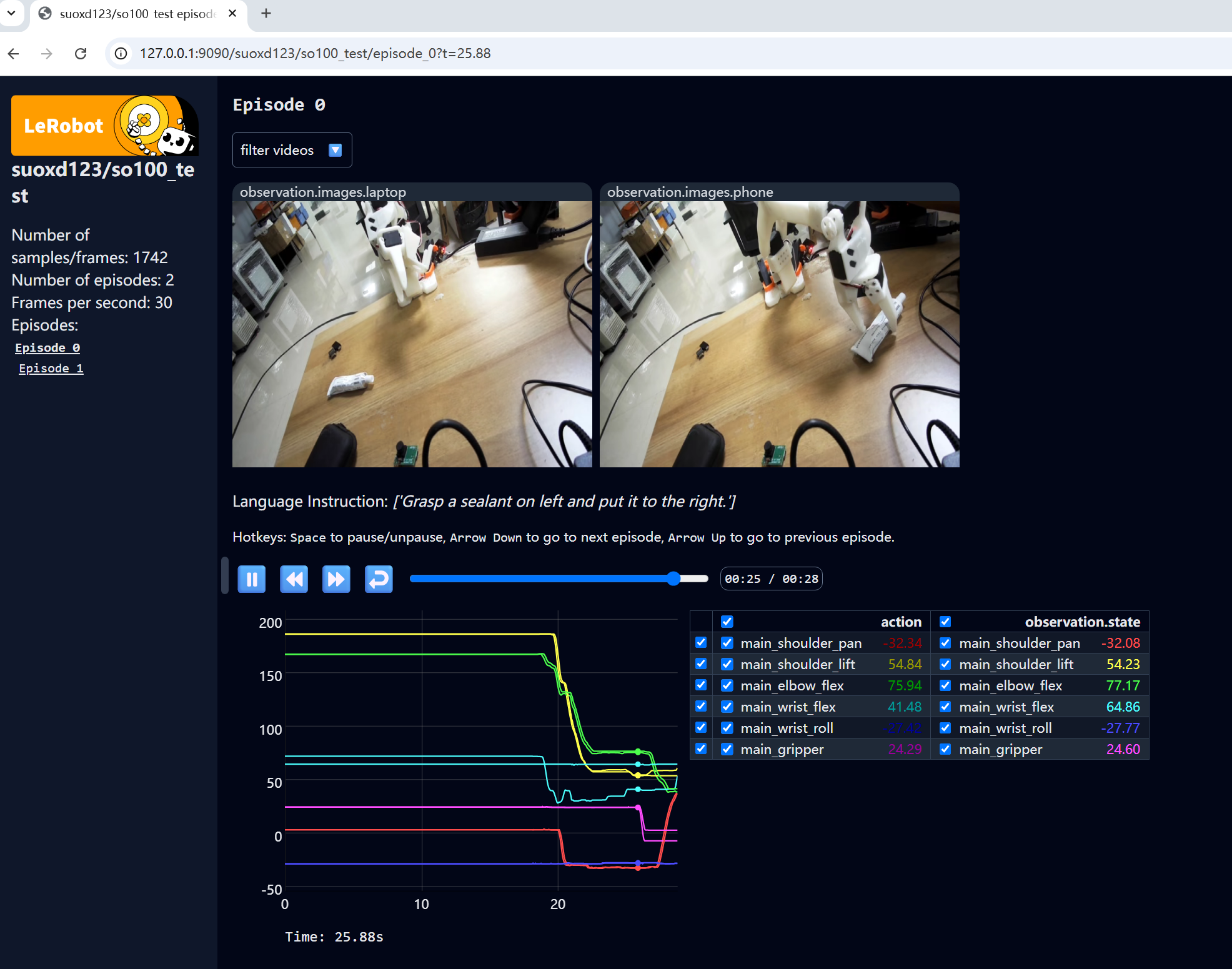

3.4 本地查看录制的数据集
# 管理员权限：查看当前数据集
python lerobot/scripts/visualize_dataset_html.py  --repo-id "%HF_USER%/so100_test"
  • 1.
  • 2.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_开源_28

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_训练_29

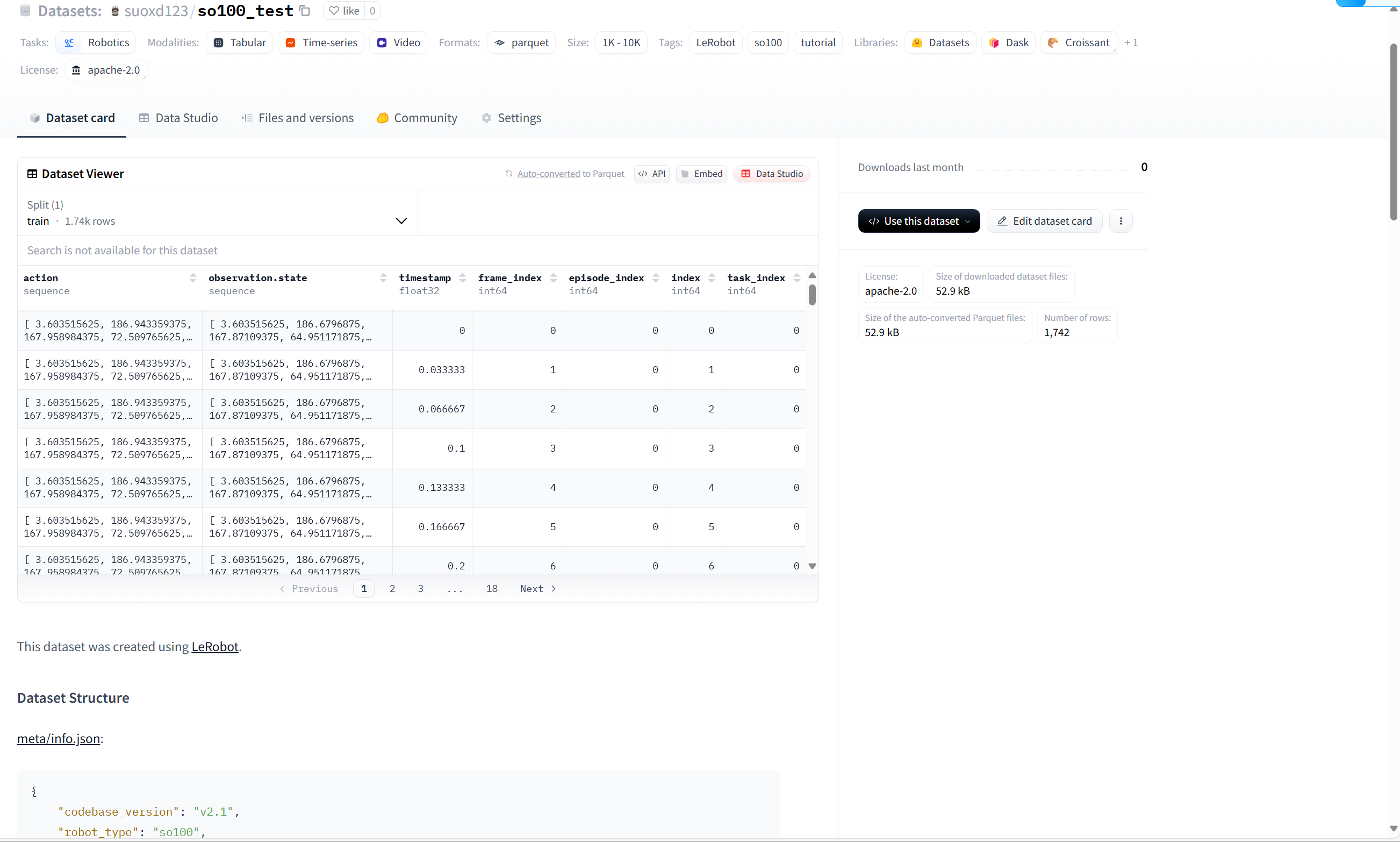

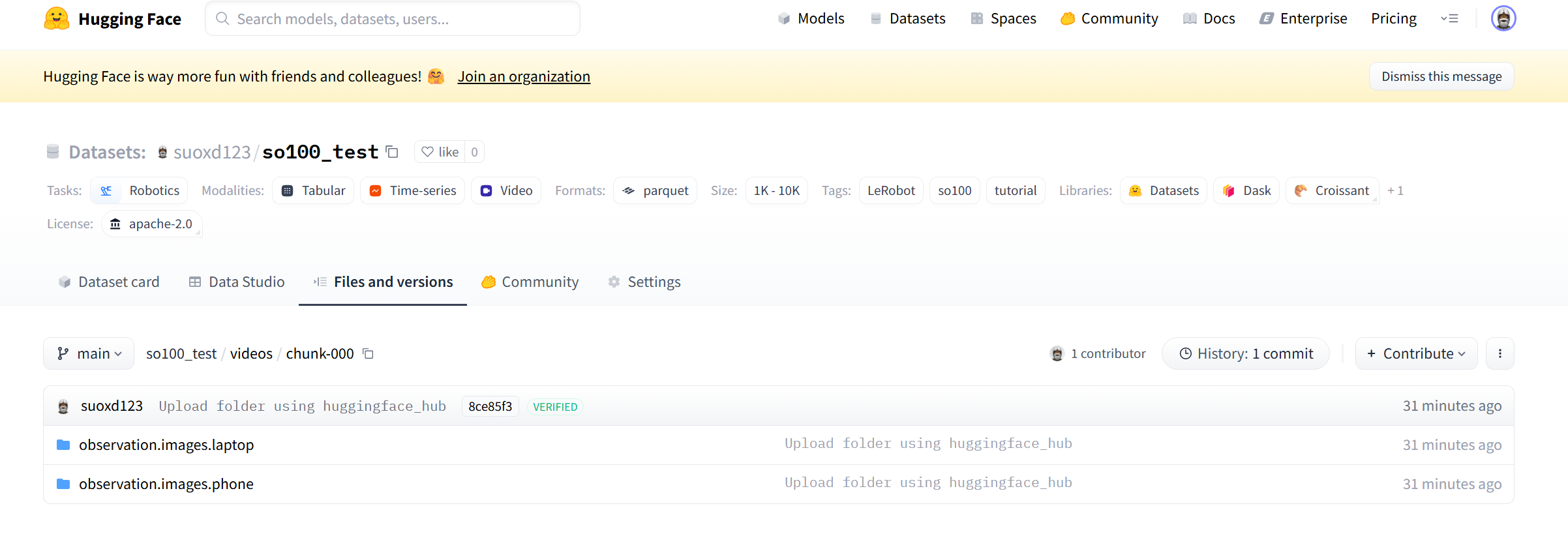

3.5 在线平台查看数据集

huggingface官网-> datasets -> 搜索：suoxd123

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_30

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_31

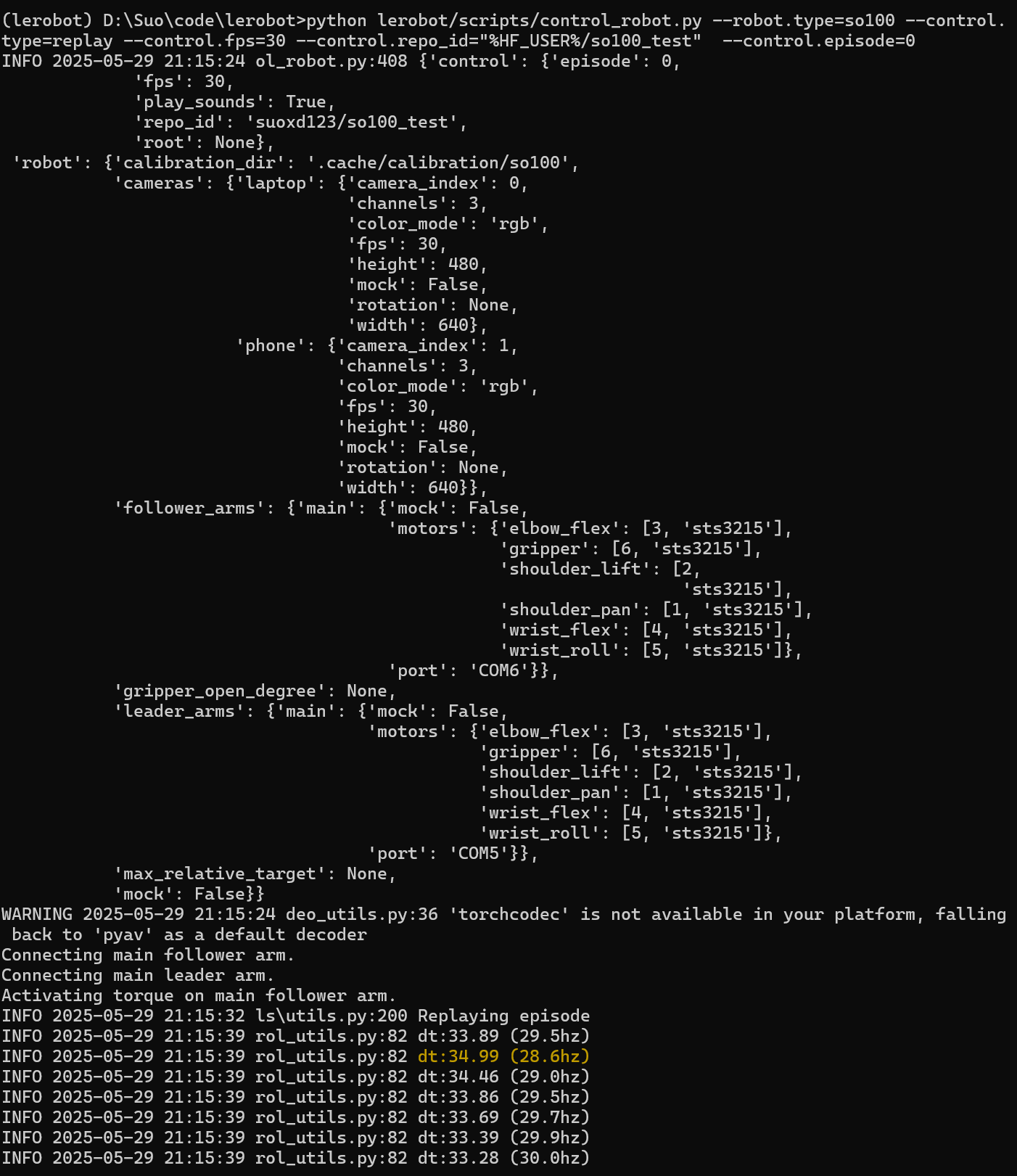

3.7 本地回放动作
# 从臂回放第一次动作(episode=0)
python lerobot/scripts/control_robot.py --robot.type=so100 --control.type=replay --control.fps=30 --control.repo_id="%HF_USER%/so100_test"  --control.episode=0
  • 1.
  • 2.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_lerobot_32

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_33

动作回放

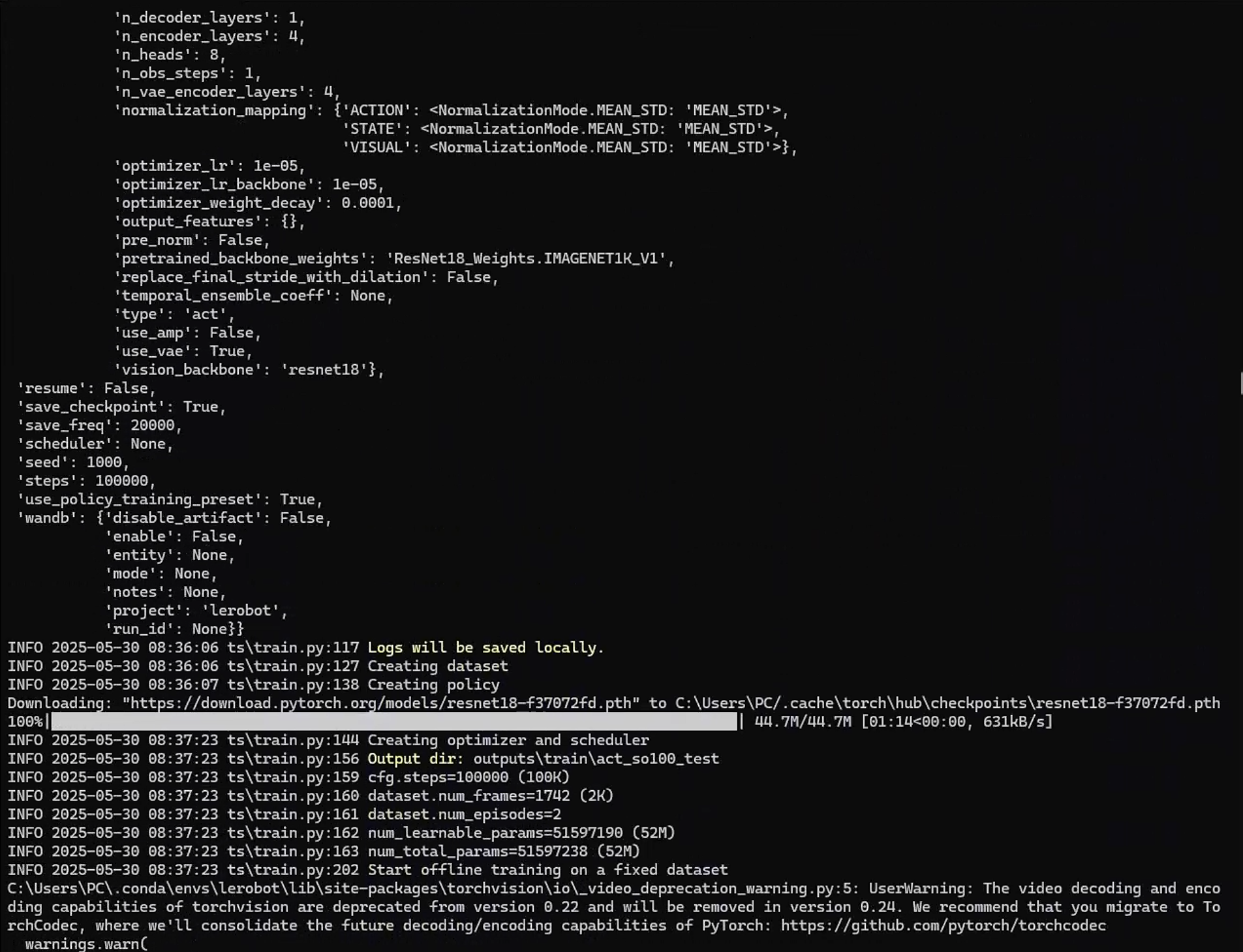

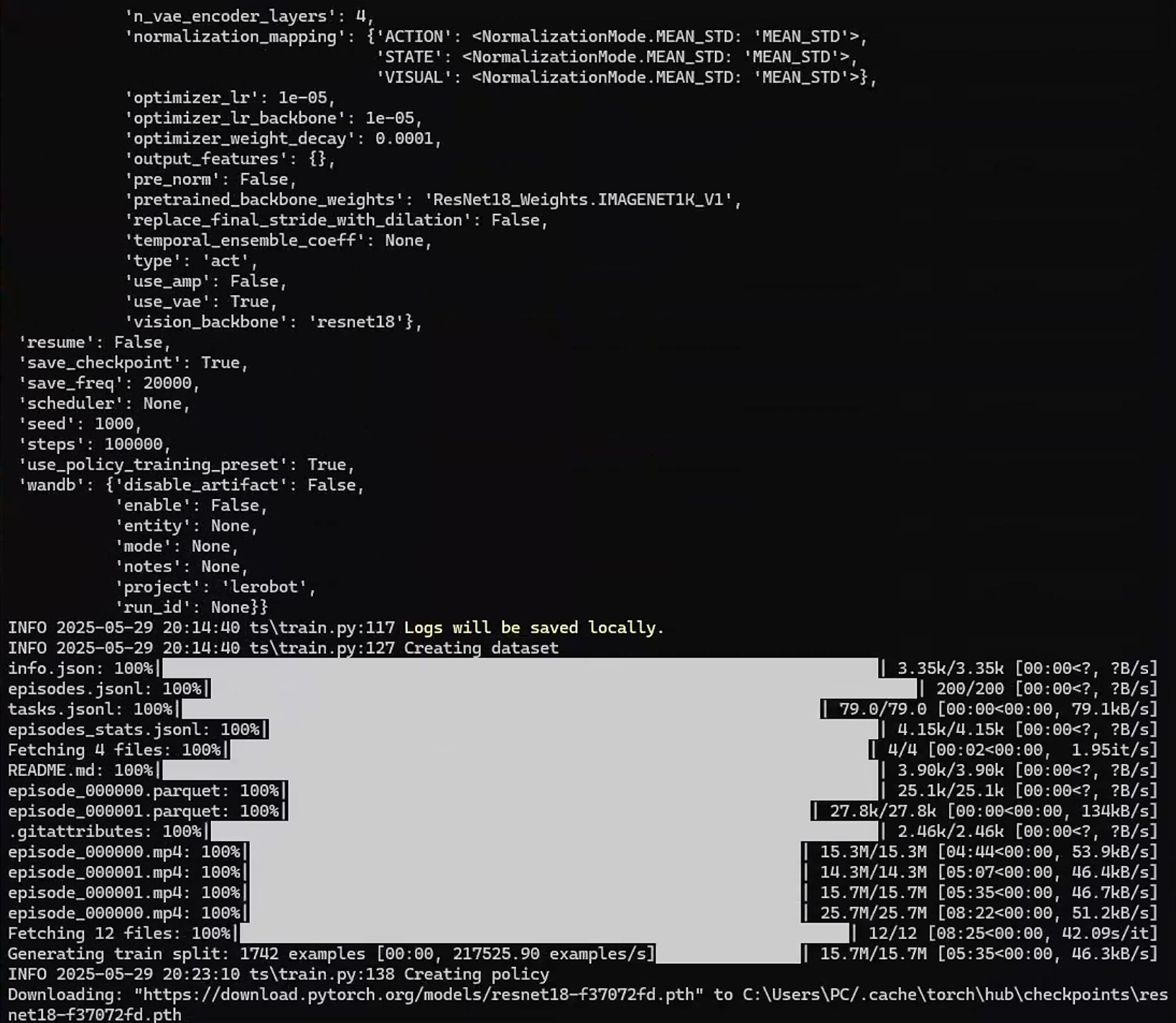

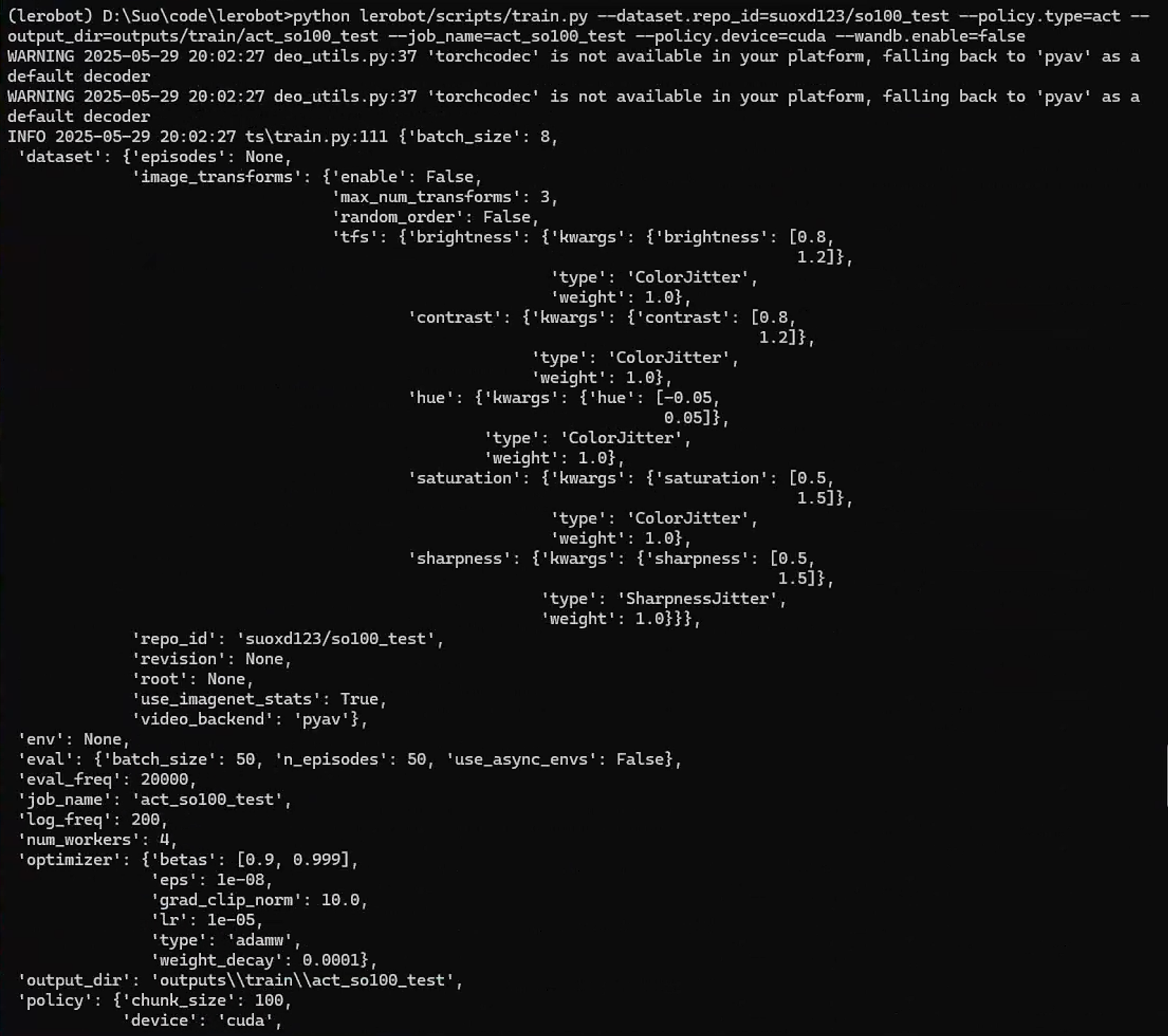

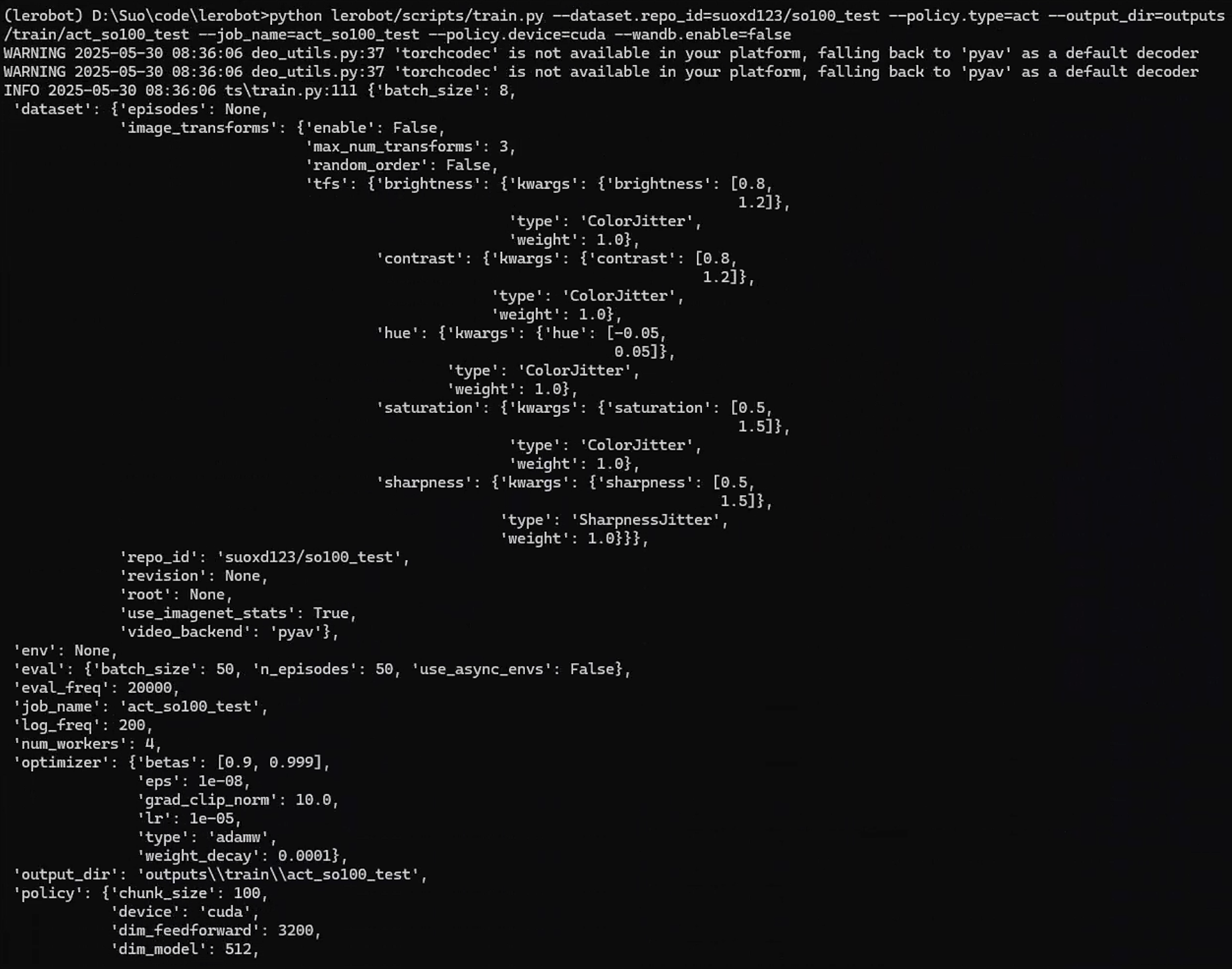

4. 训练

# 当前用4090显卡，2个30秒训练视频，完成训练要2个小时左右
python lerobot/scripts/train.py --dataset.repo_id=suoxd123/so100_test --policy.type=act --output_dir=outputs/train/act_so100_test --job_name=act_so100_test --policy.device=cuda --wandb.enable=false
  • 1.
  • 2.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_34

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_开源_35

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_36

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_37

5. 训练源码概述

程序支持混合精度训练、梯度裁剪、检查点保存和恢复、WandB集成、定期评估、性能指标跟踪、自定义数据集和策略模型等，基本训练流程如下：

5.1 初始化配置
5.2 设置基础组件:
初始化WandB日志记录器(可选)
设置随机种子
配置CUDA设备和性能选项
  • 1.
  • 2.
  • 3.
5.3 创建训练所需对象
# 创建数据集
dataset = make_dataset(cfg)

# 创建评估环境(可选)
if cfg.eval_freq > 0 and cfg.env is not None:
    eval_env = make_env(cfg.env)

# 创建策略模型
policy = make_policy(cfg=cfg.policy, ds_meta=dataset.meta)

# 创建优化器和学习率调度器
optimizer, lr_scheduler = make_optimizer_and_scheduler(cfg, policy)
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
5.4 创建数据加载器
dataloader = torch.utils.data.DataLoader(
    dataset,
    num_workers=cfg.num_workers,
    batch_size=cfg.batch_size,
    shuffle=shuffle,
    sampler=sampler
)
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
5.5 训练循环: 主循环包含以下步骤
for _ in range(step, cfg.steps):
    # 获取批次数据
    batch = next(dl_iter)

    # 更新策略
    train_tracker, output_dict = update_policy(
        train_tracker,
        policy,
        batch,
        optimizer,
        cfg.optimizer.grad_clip_norm,
        grad_scaler,
        lr_scheduler,
        use_amp=cfg.policy.use_amp
    )

    # 定期执行:
    # - 日志记录 (每 cfg.log_freq 步)
    # - 保存检查点 (每 cfg.save_freq 步)
    # - 评估模型 (每 cfg.eval_freq 步)
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.
  • 19.
  • 20.
5.6 更新策略
def update_policy():
    # 1. 前向传播计算损失
    loss, output_dict = policy.forward(batch)

    # 2. 反向传播
    grad_scaler.scale(loss).backward()

    # 3. 梯度裁剪
    grad_norm = torch.nn.utils.clip_grad_norm_(...)

    # 4. 优化器更新
    grad_scaler.step(optimizer)

    # 5. 重置梯度
    optimizer.zero_grad()

    # 6. 更新学习率
    if lr_scheduler is not None:
        lr_scheduler.step()
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.
  • 9.
  • 10.
  • 11.
  • 12.
  • 13.
  • 14.
  • 15.
  • 16.
  • 17.
  • 18.
  • 19.
5.7 指标跟踪:
loss: 损失值
grad_norm: 梯度范数
lr: 学习率
update_s: 更新时间
dataloading_s: 数据加载时间
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.

6. 异常记录

6.1 无法使用libsvtav1编码器
# 查看版本
import av
print(av.library_versions)
ffmpeg -version

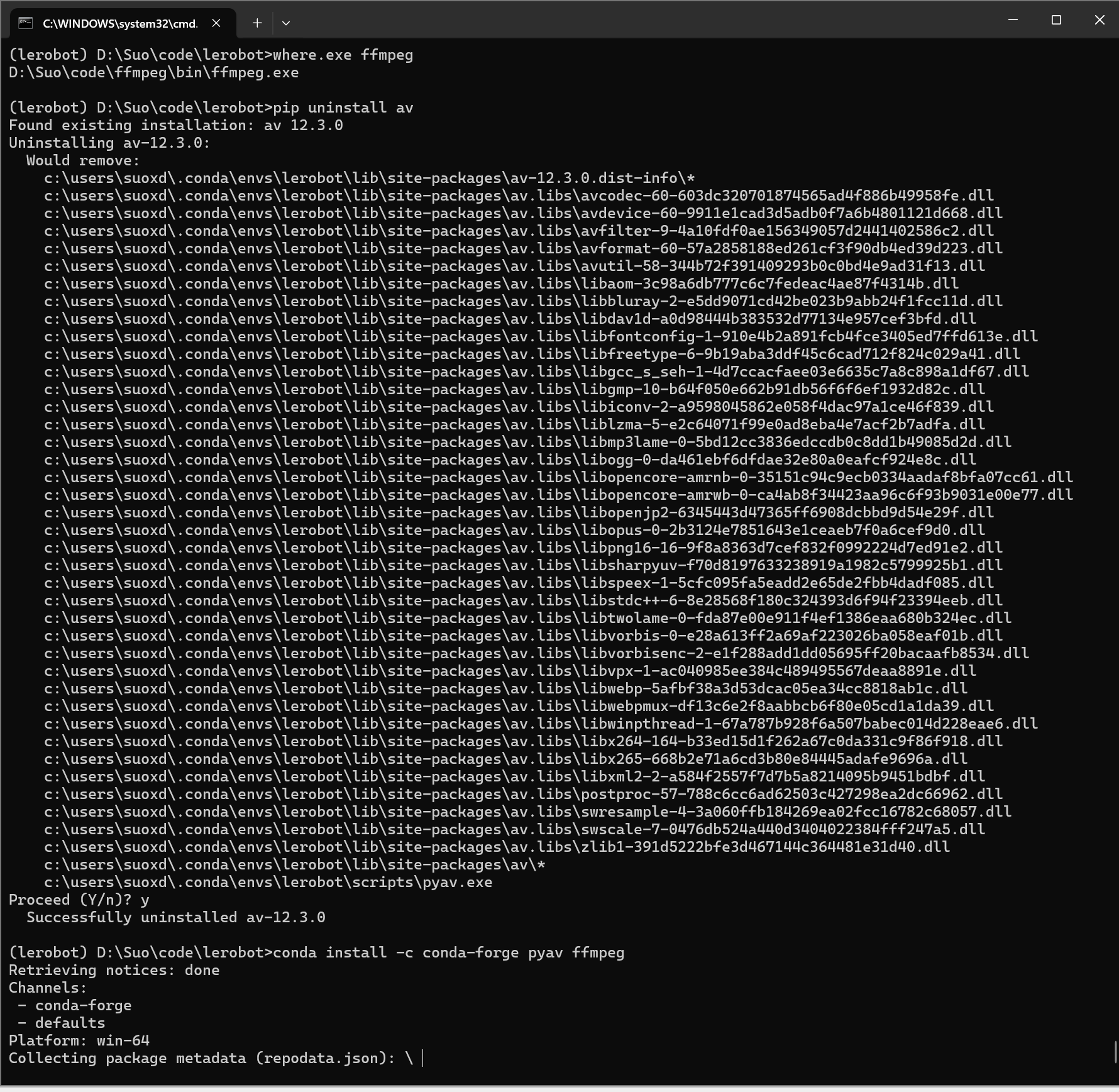

# 重新安装 av
pip uninstall av
conda install -c conda-forge pyav ffmpeg
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.

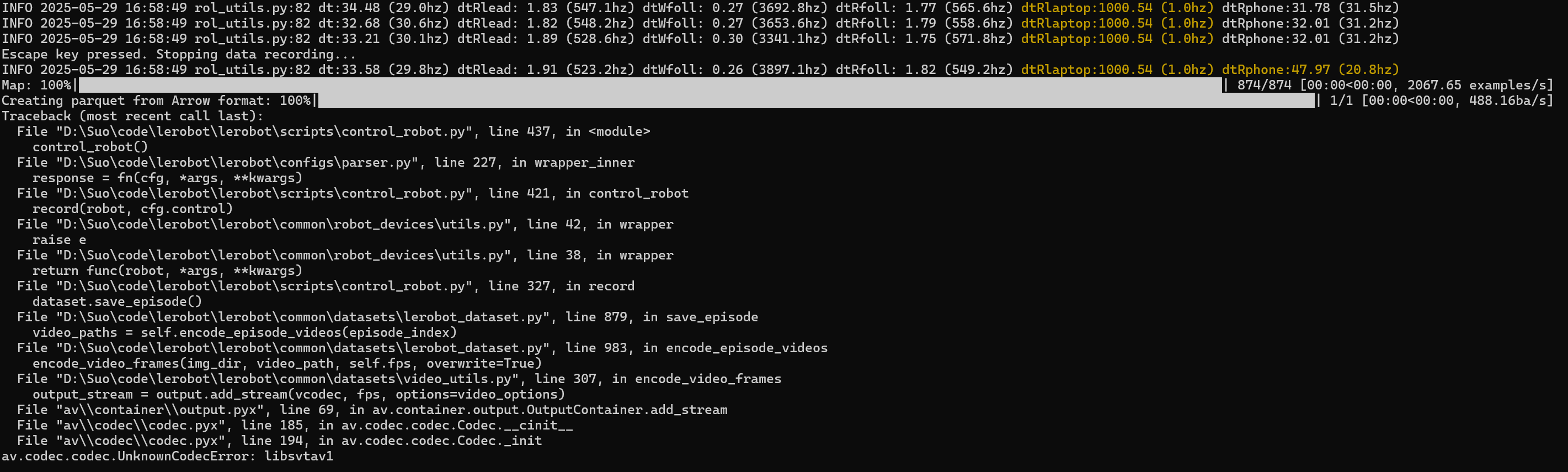

故障：

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_训练_38

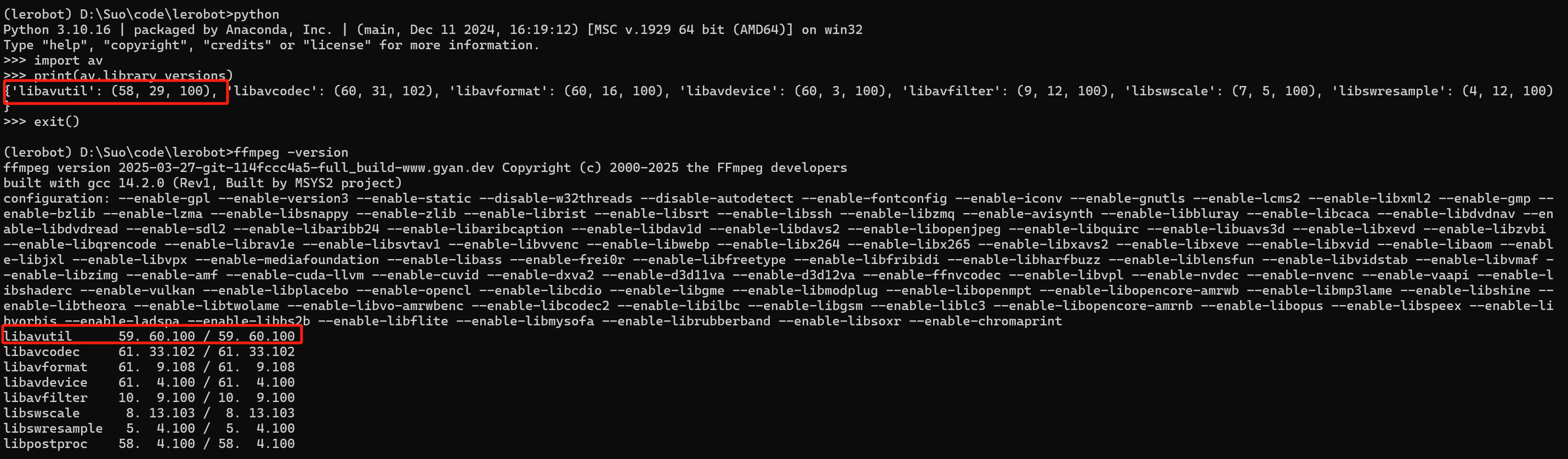

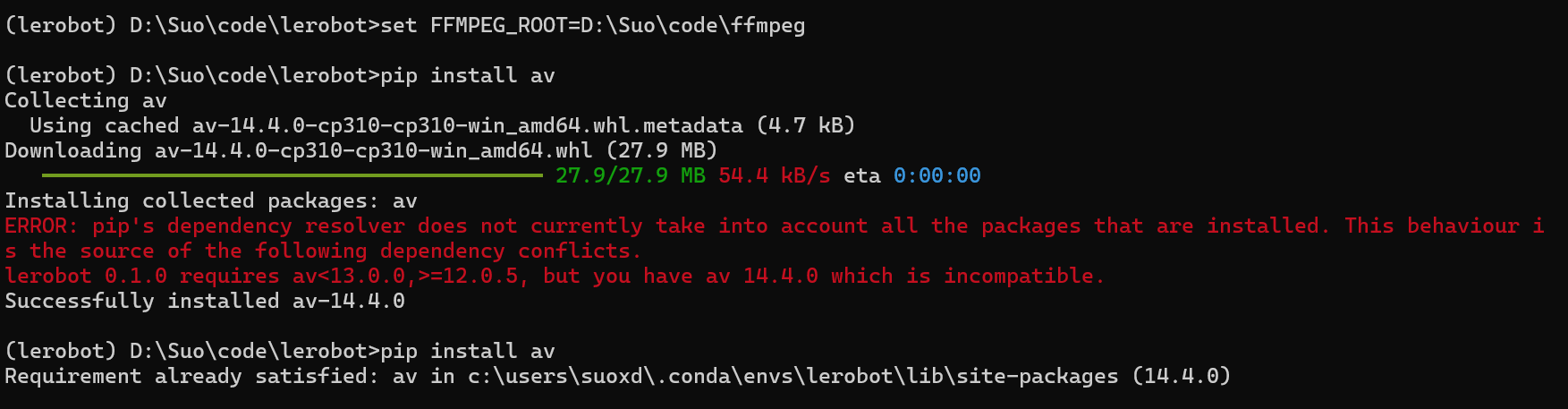

查看版本不一致，说明 PyAV 使用的是其自带的 FFmpeg(而非系统的)，此时需要强制 PyAV 使用系统 FFmpeg

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_训练_39

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_训练_40

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_41

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_lerobot_42

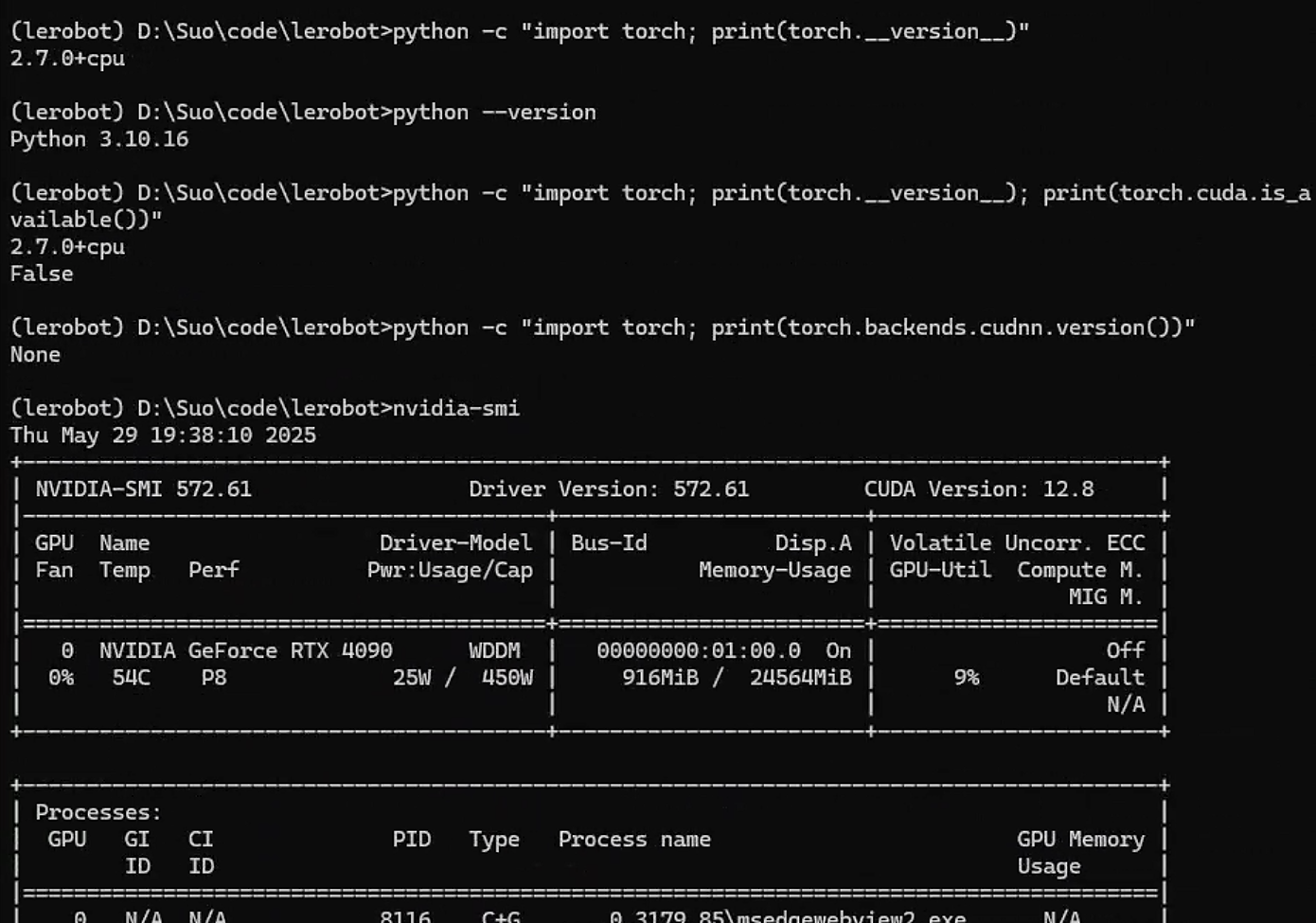

6.2 训练未启动GPU
# 查看CUDA版本
python --version
python -c "import torch; print(torch.__version__); print(torch.cuda.is_available())"
python -c "import torch; print(torch.version.cuda);print(torch.backends.cudnn.version())"

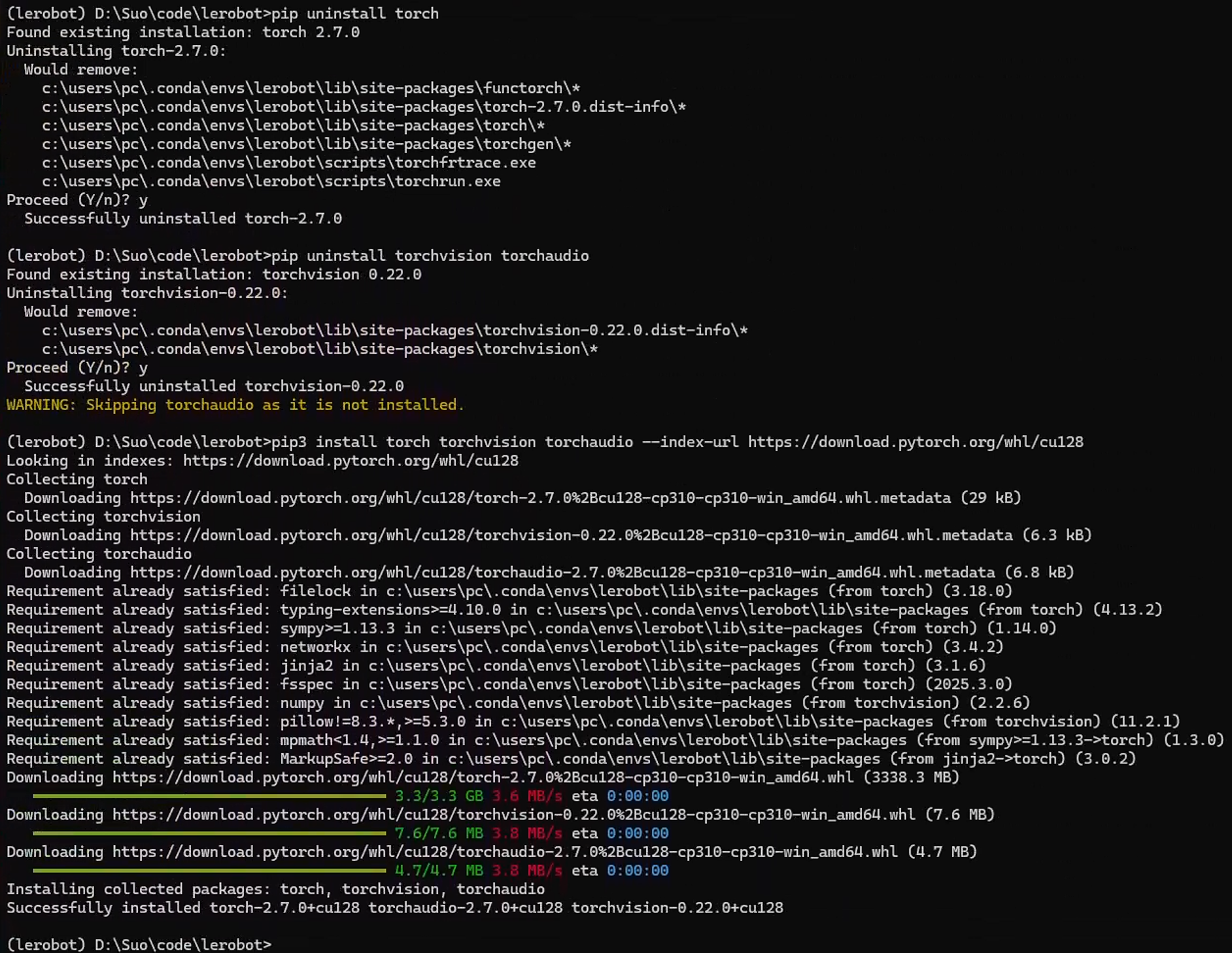

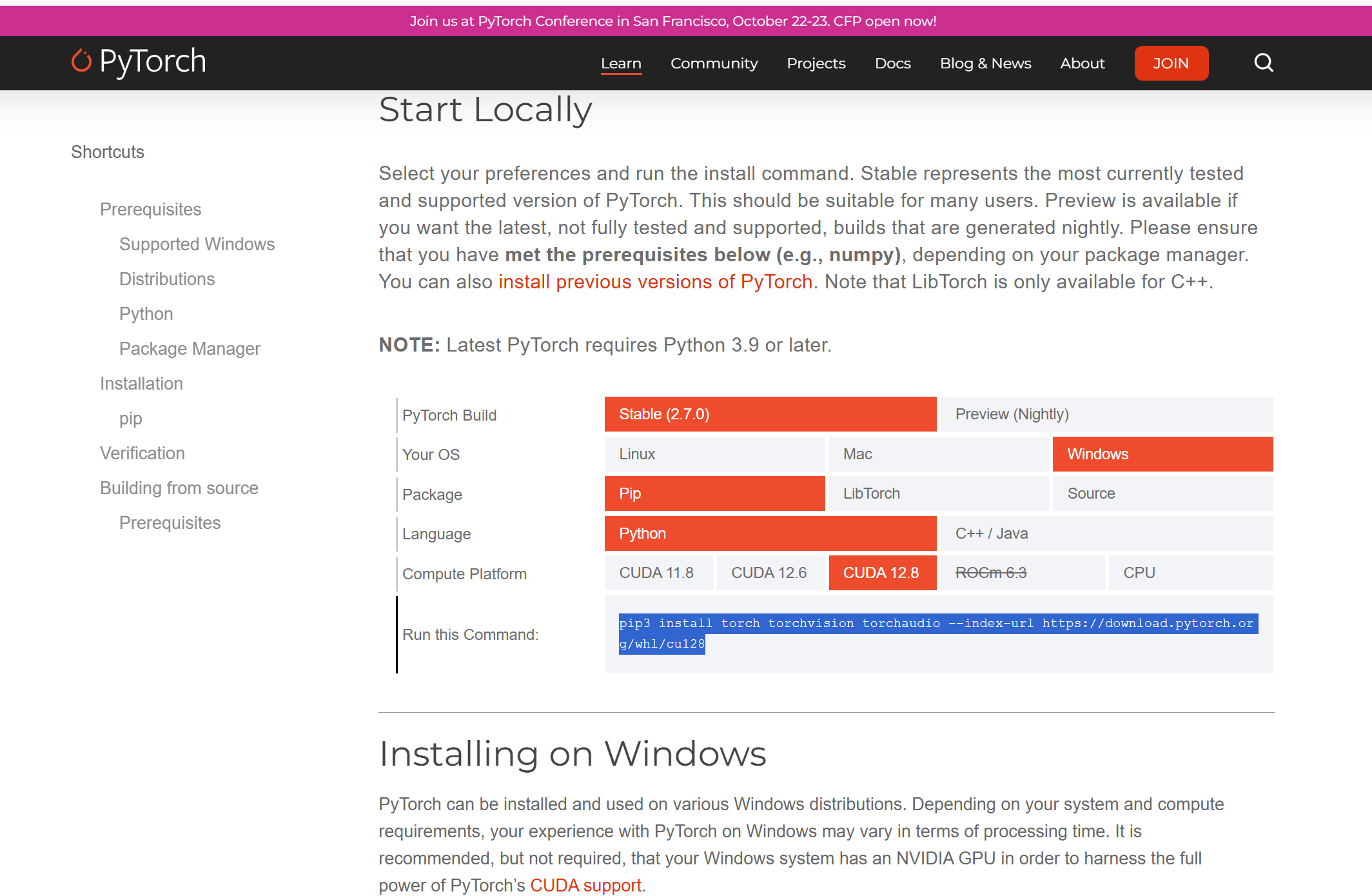

# 重装支持GPU的Pytorch
pip uninstall torch
pip uninstall torchvision torchaudio
pip3 install torch torchvision torchaudio --index-url https://download.pytorch.org/whl/cu128
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.
  • 7.
  • 8.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_43

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_44

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_45

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_低成本_46

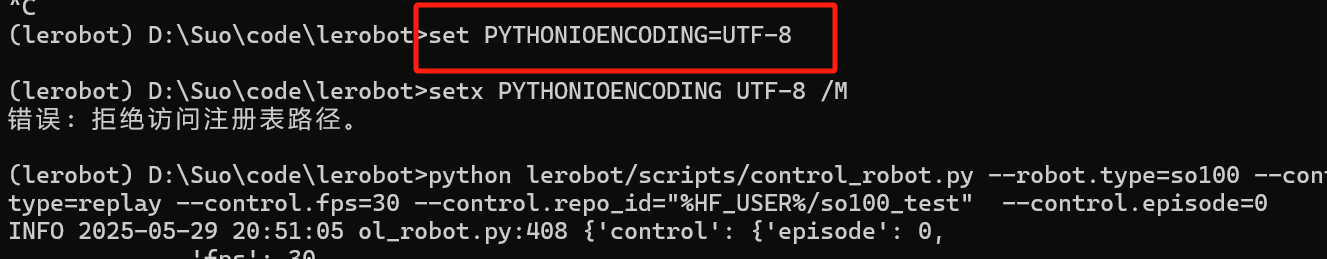

6.3 终端编码错误

默认终端是gbk编码，改为UTF-8即可

# 回放时候因编码报错
# 在命令行中临时设置(仅当前会话有效)
set PYTHONIOENCODING=UTF-8

# 或者永久设置(管理员权限运行)
setx PYTHONIOENCODING UTF-8 /M
  • 1.
  • 2.
  • 3.
  • 4.
  • 5.
  • 6.

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_lerobot_47

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_lerobot_48

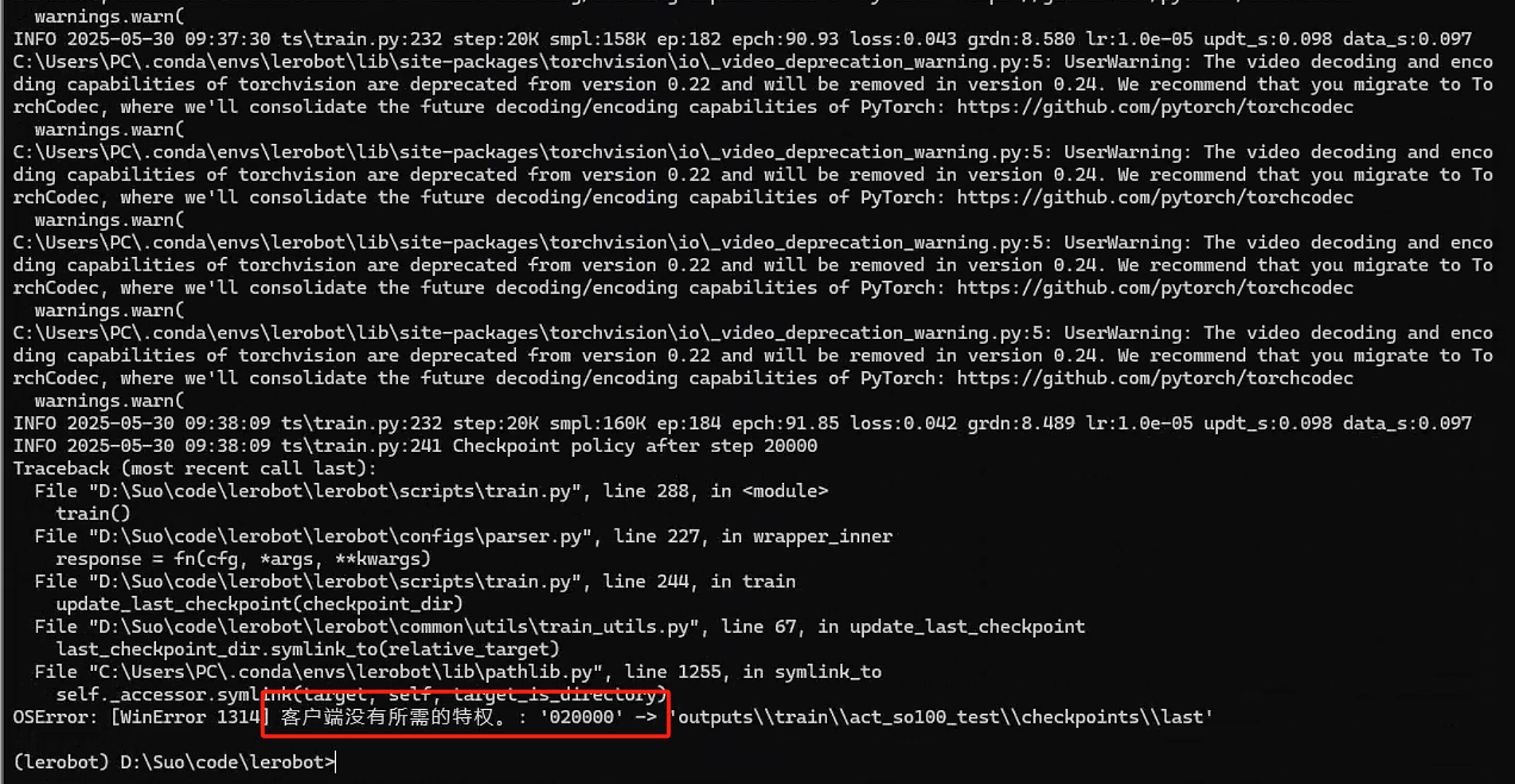

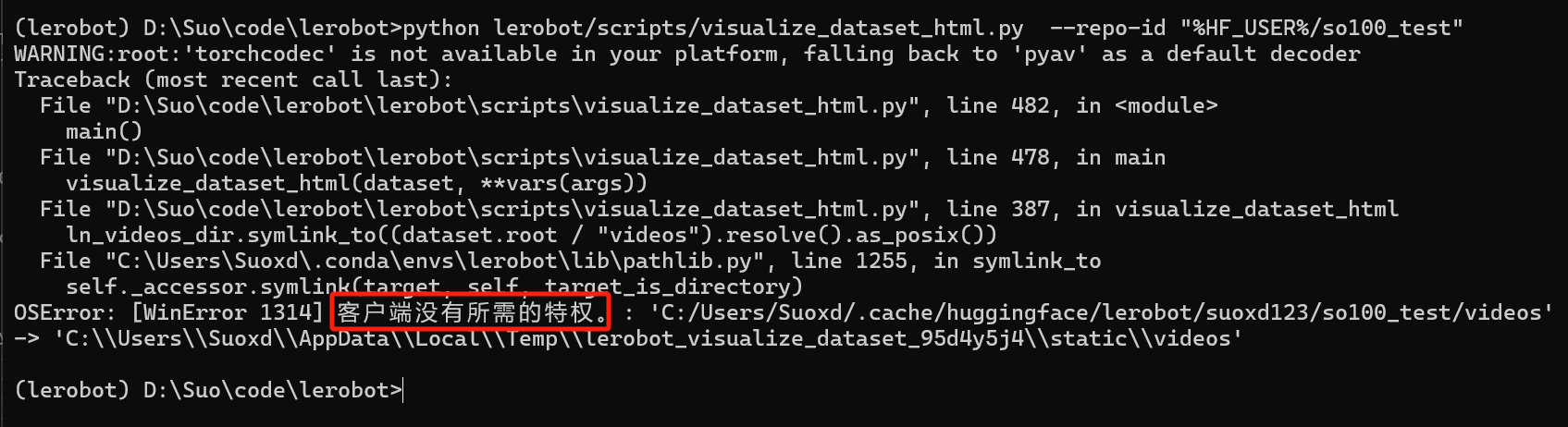

6.4 客户端没权限

查看本地数据集以及训练时候，默认是在C盘，所以默认终端没权限，需要使用管理员权限打开终端后执行即可。

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_49

lerobot机械臂的标定、遥控、数据录制、训练、源码解读_机械臂_50
