文章目录


一个支持拖动、双指缩放、旋转等功能的图片查看器是常见的需求，本文将通过 GestureDetector、 ScaleGestureDetector 以及自定义的 RotationGestureDetector 配合 Matrix 实现一个简易的图片手势处理组件 —— GestureImageView。

一、功能概览

GestureDetector.OnGestureListener、OnDoubleTapListener 是系统提供的手势识别的两个接口，其内部依赖 MotionEvent，通过不同的手势判断逻辑触发回调。

GestureDetector.SimpleOnGestureListener 实现了上述两个接口，可以重写自己想要的方法，比如现在想触发双击时的手势：

private val mGestureDetectorListener = object : GestureDetector.SimpleOnGestureListener() {
  //快速点击两次，触发该方法
  override fun onDoubleTap(e: MotionEvent?): Boolean {
            zoomImage() //在这里实现缩放图片
            return true
        }
}

private var gestureDetector: GestureDetector = GestureDetector(context, mGestureDetectorListener)

override fun onTouchEvent(event: MotionEvent?): Boolean {
     gestureDetector.onTouchEvent(event)
     return true
}

上述代码就完成了一个双击手势的监听。除此之外，GestureDetector.SimpleOnGestureListener 还提供了多个其他手势的重写方法：

方法名 说明
onDown(MotionEvent e) 手指按下时触发
onShowPress(MotionEvent e) 手指按下后短时间未移动或未抬起
onSingleTapUp(MotionEvent e) 抬起时触发的单击事件
onScroll(e1, e2, distanceX, distanceY) 手指滑动时触发
onLongPress(MotionEvent e) 长按触发，如：按住屏幕超过一定时间（默认 500ms）且未滑动，会触发此方法
onFling(e1, e2, velocityX, velocityY) 快速滑动后抬起手指（惯性滑动）时触发
onDoubleTap(MotionEvent e) 双击触发
onDoubleTapEvent(MotionEvent e) 双击过程中的事件触发
onSingleTapConfirmed(MotionEvent e) 确认是单击而非双击的一次点击

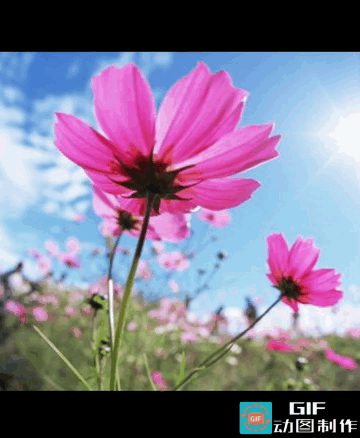

二、效果图

请添加图片描述

  • 双指缩放：通过 ScaleGestureDetector 控制 Matrix.postScale() 实现
  • 拖动移动：通过 GestureDetector.onScroll() 控制 Matrix.postTranslate() 实现
  • 双击缩放：通过 GestureDetector.onDoubleTap() 实现快速放大或还原
  • 双指旋转：通过自定义 RotationGestureDetector 控制 Matrix.postRotate() 实现

三、核心代码结构

1. GestureImageView 继承自 AppCompatImageView

class GestureImageView @JvmOverloads constructor(
    context: Context, attrs: AttributeSet? = null
) : AppCompatImageView(context, attrs)

初始化中设置 scaleType = ScaleType.MATRIX，并注册多个手势监听器：

scaleGestureDetector = ScaleGestureDetector(context, mScaleGestureListener)
gestureDetector = GestureDetector(context, mGestureDetectorListener)
rotationGestureDetector = RotationGestureDetector(mRotationGestureListener)

2. 缩放手势监听 ScaleGestureDetector

  • onScale() 中通过 detector.scaleFactor 获取缩放系数
  • 调用 matrix.postScale() 实现围绕焦点缩放
  • 使用 coerceIn() 限定缩放区间避免图片过小或过大
override fun onScale(detector: ScaleGestureDetector?): Boolean {
    val preScale = currentScale
    currentScale = (currentScale * detector.scaleFactor).coerceIn(0.5f, 3.0f)
    val realFactor = currentScale / preScale
    matrix.postScale(realFactor, realFactor, detector.focusX, detector.focusY)
    imageMatrix = matrix
    return true
}

3. 拖动与双击缩放 GestureDetector

  • 拖动通过 onScroll() 监听并调用 matrix.postTranslate() 实现
  • 双击通过 onDoubleTap() 切换缩放倍数并居中
override fun onScroll(e1: MotionEvent?, e2: MotionEvent?, distanceX: Float, distanceY: Float): Boolean {
    matrix.postTranslate(-distanceX, -distanceY)
    imageMatrix = matrix
    return true
}

override fun onDoubleTap(e: MotionEvent?): Boolean {
    zoomImage()
    return true
}

private fun zoomImage() {
    if (currentScale == mDefaultScale) {
        scaleFactor = if (isZoomed) 0.5f else 2f
        matrix.postScale(scaleFactor, scaleFactor, width / 2f, height / 2f)
        isZoomed = !isZoomed
        imageMatrix = matrix
        invalidate()
    } else {
        setImgToCenter(this)
        currentScale = mDefaultScale
        isZoomed = false
    }
}

4. 自定义 RotationGestureDetector

通过监听两指的角度差，计算旋转角度并传递给 GestureImageView 控制旋转：

class RotationGestureDetector(private val listener: OnRotationGestureListener) {
    private var prevAngle = 0f

    fun onTouchEvent(event: MotionEvent?) {
        if (event?.pointerCount == 2) {
            val angle = calculateAngle(event)
            val delta = angle - prevAngle
            listener.onRotation(this, delta)
            prevAngle = angle
        }
    }

    private fun calculateAngle(event: MotionEvent): Float {
        val dx = event.getX(1) - event.getX(0)
        val dy = event.getY(1) - event.getY(0)
        return Math.toDegrees(atan2(dy.toDouble(), dx.toDouble())).toFloat()
    }
}

5、居中缩放图片 setImgToCenter()

初始设置图片缩放并居中展示：

val widthScale = img.width.toFloat() / it.intrinsicWidth
val heightScale = img.height.toFloat() / it.intrinsicHeight
val scale = min(widthScale, heightScale)
val dx = (img.width - it.intrinsicWidth * scale) / 2
val dy = (img.height - it.intrinsicHeight * scale) / 2
matrix.postScale(scale, scale)
matrix.postTranslate(dx, dy)

配合 Matrix 灵活组合平移、缩放、旋转变换，效果顺滑自然。可作为自定义图片查看器的基础组件。

GestureImageView完整代码如下：

class GestureImageView @JvmOverloads constructor(
    context: Context, attrs: AttributeSet? = null
) : AppCompatImageView(context, attrs) {
    private var isZoomed = false
    private var scaleFactor = 2f // 放大倍数
    private var mDefaultScale = 1f

    /**
     * 双指缩放时调用，方法调用顺序:
     * 1. onScaleBegin(detector)   //1、缩放开始时调用
     * 2. onScale(detector)        //2、每一帧的缩放变动会调用多次
     * 3. ...
     * 4. ...
     * 5. onScale(...)
     * 6. onScaleEnd(detector)     //3、缩放结束（手指离开）时调用
     */
    private val mScaleGestureListener = object : ScaleGestureDetector.OnScaleGestureListener {

        /**
         * 当两个手指在屏幕上移动时持续调用。在这个方法中可以通过detector.getScaleFactor()获取缩放因子，更新视图的缩放逻辑
         */
        override fun onScale(detector: ScaleGestureDetector?): Boolean {
            log("onScale():$currentScale")
            if (detector == null) return false
            val preScale = currentScale
            //detector.scaleFactor 表示当前帧的缩放因子（如1.05表示放大5%，0.95表示缩小5%）
            currentScale = (currentScale * detector.scaleFactor).coerceIn(0.5f, 3.0f) //限制缩放比例
            val realFactor = currentScale / preScale //计算限制后的实际缩放因子：新的/旧的,进行缩放矫正
            //focusX/focusY表示两个手指的中心点（焦点）坐标
            val focusX = detector.focusX
            val focusY = detector.focusY
            isZoomed = (currentScale > mDefaultScale)
            matrix.postScale(realFactor, realFactor, focusX, focusY)
            imageMatrix = matrix
            return true
        }

        /**
         * 缩放手势开始时调用
         */
        override fun onScaleBegin(detector: ScaleGestureDetector?): Boolean {
            log("onScaleBegin():$currentScale")
            return true
        }

        /**
         * 缩放手势结束时调用
         */
        override fun onScaleEnd(detector: ScaleGestureDetector?) {
            log("onScaleEnd():$currentScale")
        }
    }

    private val mGestureDetectorListener = object : GestureDetector.SimpleOnGestureListener() {

        //-----------------GestureDetector.OnGestureListener start-----------------
        override fun onDown(e: MotionEvent?): Boolean {
            log("onDown():${e?.actionMasked}")
            return true
        }

        /**
         * 手指按下后，短暂静止时触发（未抬起/滑动），用于提供视觉提示
         */
        override fun onShowPress(e: MotionEvent?) {
            log("onShowPress():${e?.actionMasked}")
        }

        /**
         * 户点击（按下再抬起）时调用。 true：表示消费了这个点击事件
         */
        override fun onSingleTapUp(e: MotionEvent?): Boolean {
            log("onSingleTapUp():${e?.actionMasked}")
            return false
        }

        /**
         * 拖动手势中持续触发，表示手指在滑动
         *
         * @param e1
         * @param e2
         * @param distanceX
         * @param distanceY
         * distanceX 和 distanceY 表示当前事件和前一个事件之间的移动距离（不是总距离）。手指滑动方向：
         * distanceX：👉 向右滑动为负数，x减小；👈 向左滑动正数，x增加  （preX - curX）
         * distanceY：👇 向下滑动负数，y减小；👆 向上滑动正数，y增加  (preY - curY)
         */
        override fun onScroll(
            e1: MotionEvent?,
            e2: MotionEvent?,
            distanceX: Float,
            distanceY: Float
        ): Boolean {
            log("onScroll() -> e1:${e1?.actionMasked}, e2:${e2?.actionMasked},distanceX:$distanceX,distanceY:$distanceY")
            matrix.postTranslate(-distanceX, -distanceY)
            imageMatrix = matrix
            return true
        }

        /**
         * 用户按住屏幕超过一定时间（默认 500ms）且未滑动，会触发此方法
         */
        override fun onLongPress(e: MotionEvent?) {
            log("onLongPress():${e?.actionMasked}")
        }

        /**
         * 快速滑动后抬起手指（惯性滑动）时触发
         *
         * @param e1
         * @param e2
         * @param velocityX
         * @param velocityY
         * @return true表示消费了这个fling手势
         */
        override fun onFling(
            e1: MotionEvent?,
            e2: MotionEvent?,
            velocityX: Float,
            velocityY: Float
        ): Boolean {
            log("onFling() -> e1:${e1?.actionMasked}, e2:${e2?.actionMasked},velocityX:$velocityX,velocityY:$velocityY")
            return false
        }
        //-----------------GestureDetector.OnGestureListener end-----------------
        //-----------------GestureDetector.OnDoubleTapListener start-----------------

        /**
         * 快速点击两次，触发该方法
         */
        override fun onDoubleTap(e: MotionEvent?): Boolean {
            log("onDoubleTap():${e?.actionMasked}")
            zoomImage()
            return true
        }

        /**
         * 在双击过程中，down, move, up 都会回调到这里
         */
        override fun onDoubleTapEvent(e: MotionEvent?): Boolean {
            log("onDoubleTapEvent():${e?.actionMasked}")
            return super.onDoubleTapEvent(e)
        }

        /**
         * 确认是单击（而非双击的一部分）时触发
         */
        override fun onSingleTapConfirmed(e: MotionEvent?): Boolean {
            log("onSingleTapConfirmed():${e?.actionMasked}")
            return super.onSingleTapConfirmed(e)
        }
        //-----------------GestureDetector.OnDoubleTapListener end-----------------
        //-----------------GestureDetector.OnContextClickListener start-----------------

        /**
         * 支持鼠标右键或触控板的 context click（上下文点击）,适用于 Android TV 或外接鼠标设备
         */
        override fun onContextClick(e: MotionEvent?): Boolean {
            log("onContextClick():${e?.actionMasked}")
            return super.onContextClick(e)
        }
        //-----------------GestureDetector.OnContextClickListener end-----------------
    }

    private val mRotationGestureListener = object : RotationGestureDetector.OnRotationGestureListener {
        override fun onRotation(rotationDetector: RotationGestureDetector, angle: Float) {
            currentRotation += angle
            val px = width / 2f
            val py = height / 2f
            matrix.postRotate(angle, px, py)
            imageMatrix = matrix
        }
    }

    private val matrix = Matrix()
    private var currentScale = 1f //当前缩放了多少倍
    private var currentRotation = 0f

    private var scaleGestureDetector: ScaleGestureDetector
    private var gestureDetector: GestureDetector
    private var rotationGestureDetector: RotationGestureDetector

    init {
        scaleType = ScaleType.MATRIX
        scaleGestureDetector = ScaleGestureDetector(context, mScaleGestureListener)
        gestureDetector = GestureDetector(context, mGestureDetectorListener)
        rotationGestureDetector = RotationGestureDetector(mRotationGestureListener)
        setImgToCenter(this)
    }

    @SuppressLint("ClickableViewAccessibility")
    override fun onTouchEvent(event: MotionEvent?): Boolean {
        scaleGestureDetector.onTouchEvent(event)
        gestureDetector.onTouchEvent(event)
        rotationGestureDetector.onTouchEvent(event)
        return true
    }

    private fun zoomImage() {
        log("currentScale:$currentScale,isZoomed:$isZoomed")
        if (currentScale == mDefaultScale) {
            scaleFactor = if (isZoomed) 0.5f else 2f
            matrix.postScale(scaleFactor, scaleFactor, width / 2f, height / 2f)
            isZoomed = !isZoomed
            imageMatrix = matrix
            invalidate()
        } else {
            setImgToCenter(this)
            currentScale = mDefaultScale
            isZoomed = false
        }
    }

    private fun getCurScale(): Float {
        val mArr = FloatArray(9)
        imageMatrix.getValues(mArr)
        return min(mArr[Matrix.MSCALE_X], mArr[Matrix.MSCALE_Y])
    }

    private fun setImgToCenter(img: ImageView) {
        img.post {
            val drawable = img.drawable //图片
            drawable?.let {
                matrix.reset()
                //计算宽高比例
                val widthScale = img.width.toFloat() / it.intrinsicWidth
                val heightScale = img.height.toFloat() / it.intrinsicHeight
                //选择较小的缩放比
                val scale = min(widthScale, heightScale)
                //缩放后的图片尺寸
                val scaledWidth = it.intrinsicWidth * scale
                val scaleHeight = it.intrinsicHeight * scale
                //计算平移量
                val dx = (img.width - scaledWidth) / 2
                val dy = (img.height - scaleHeight) / 2
                matrix.postScale(scale, scale)
                matrix.postTranslate(dx, dy)
                img.imageMatrix = matrix
            }
        }
    }
}

示例完整代码参见：https://github.com/crazyqiang/AndroidStudy/tree/master/app/src/main/kotlin/org/ninetripods/mq/study/widget/matrix

注意：本文只是为了学习下GestureDetector、Matrix的用法，如果想实现一个完整图片浏览功能，可以参见一些三方的成熟库，如：https://github.com/Baseflow/PhotoView
