使用克魔监控iOS设备GPU使用情况的完整指南
一、功能概述
克魔（Keymob）提供Apple Silicon GPU的精细化监控能力，可深度解析Metal渲染管线性能指标。通过本教程，您将掌握：
- GPU核心指标的精准解读方法
- Metal API调用效率的评估技巧
- GPU性能瓶颈定位与优化方案
二、GPU核心指标解析
1. 指标定义与健康阈值
| 指标名称 | 定义说明 | 健康范围 | 异常处理建议 |
|---|---|---|---|
| 设备利用率 | GPU执行计算/渲染任务的时间占比 | 60%-85% | >90%需检查OverDraw或复杂Shader |
| 渲染器利用率 | 光栅化单元(Raster Unit)工作时间占比 | 40%-70% | <30%提示顶点处理存在瓶颈 |
| Tile利用率 | Tile-Based架构下片上内存带宽使用率 | 50%-80% | >90%需优化纹理压缩格式 |
| 显存带宽占用 | GPU与显存间数据传输速率（仅Pro版显示） | <80%峰值带宽 | 持续满载需减少RenderTarget切换 |
2. 设备架构特性关联
基于Apple A/M系列芯片的Unified Memory架构特性：
- GPU与CPU共享内存池，需同步关注内存带宽指标
- 显存带宽占用突增可能引发CPU侧延迟
三、操作流程详解

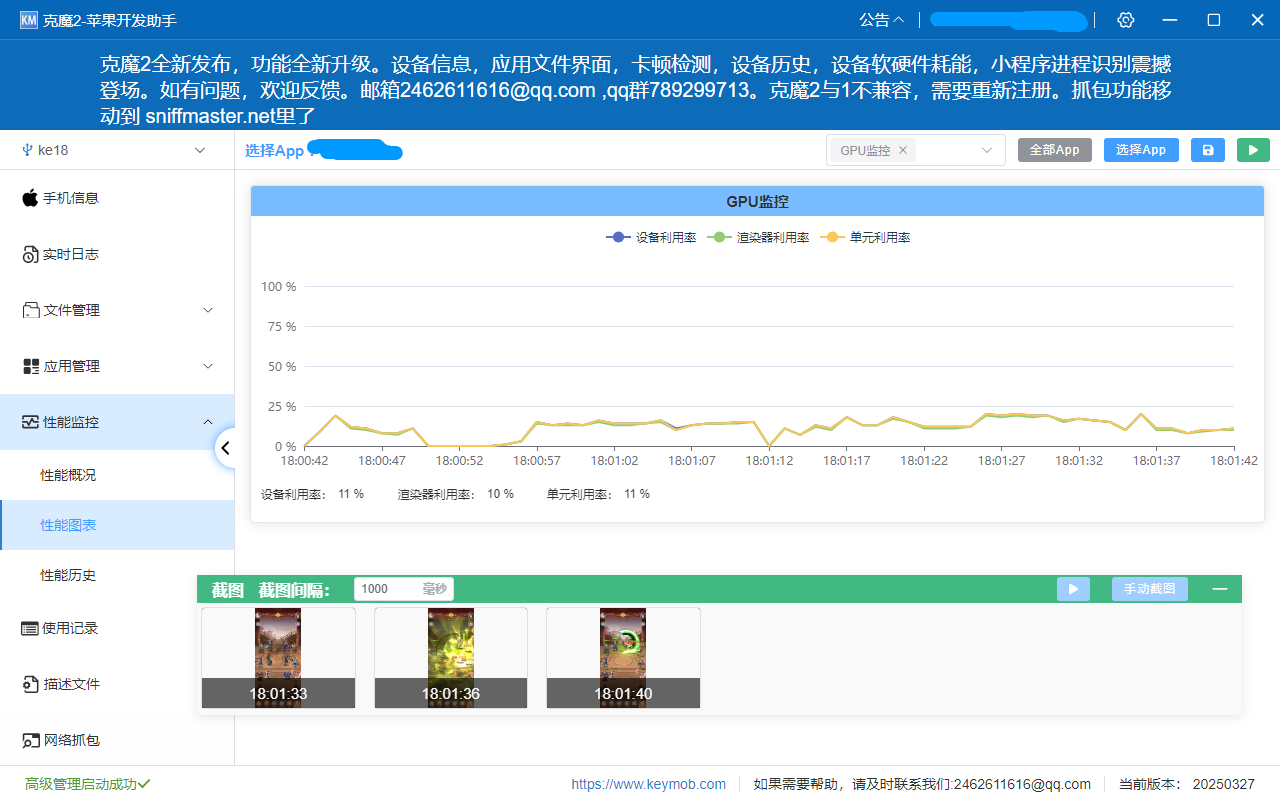

1. 启动GPU监控模块
- 设备连接：通过USB/Wi-Fi连接iOS设备至克魔
- 导航路径：左侧菜单选择 性能监控 → 性能图表
- 指标激活：顶部下拉框勾选 “GPU监控”
2. 数据采集与场景测试
- 点击开始：实时显示GPU指标曲线
- 测试场景设计：
- 高负载场景：开启粒子特效/复杂光照
- 压力测试：快速切换3D视角或缩放地图
四、性能瓶颈诊断方法
1. 瓶颈类型判断矩阵
| 设备利用率 | 渲染器利用率 | Tile利用率 | 瓶颈类型 | 优化方向 |
|---|---|---|---|---|
| 高(>90%) | 高(>80%) | 低(<50%) | 计算密集型瓶颈 | 简化Compute Kernel逻辑 |
| 中(60%-80%) | 低(<40%) | 中(50%-70%) | 顶点处理瓶颈 | 优化Mesh LOD/减少顶点数 |
| 低(<50%) | 高(>70%) | 高(>85%) | 带宽瓶颈 | 启用ASTC纹理压缩格式 |
| 波动剧烈 | 同步波动 | 稳定 | CPU-GPU同步问题 | 减少Metal API调用频次 |
2. 典型案例分析
案例1：开放世界游戏卡顿
- 现象：设备利用率95%+，帧率波动剧烈
- 定位：地形Shader中动态分支过多
- 优化：预计算地形LOD到纹理，减少运行时计算
案例2：AR应用发热严重
- 现象：Tile利用率持续90%+，显存带宽满载
- 定位：未启用Mipmap导致频繁采样高分辨率纹理
- 优化：生成Mipmap链，添加各向异性过滤
