【STM32H745I-DISCO试用】3.1 DAC输出任意波形
摘要：本文介绍了基于DAC的波形发生器实现方法，通过配置TIM6定时器和DAC模块，成功输出方波、正弦波、三角波和噪声信号。重点演示了三角波和噪声信号的生成过程，包括CubeMX配置、代码实现及波形调整技巧。通过修改TIM6的ARR值和Amp位宽，可灵活调节输出波形的频率和幅度。实验结果表明，该系统能稳定生成多种波形，为信号处理应用提供了实用参考。
·
在开机演示中，我们看到官方制作了一个波形发生器的Demo，经过查阅原理图和DAC的配置可推测出波形输出引脚为PA4（在扩展板上位于MOS引脚处）。

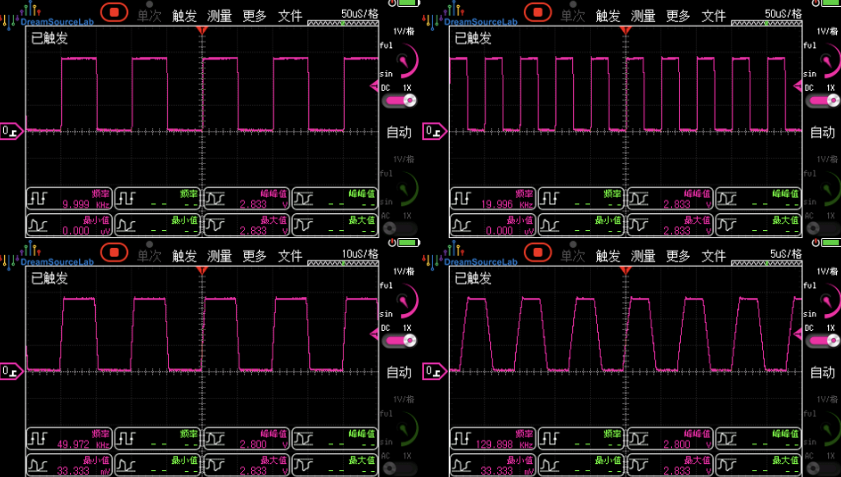

一、测试Demo程序输出波形效果1.1设定为方波
不同频率表现如下：
1.2设定为正弦波

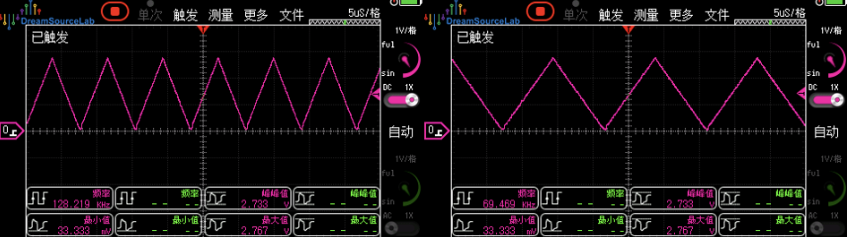

1.3设定为三角波
二、DAC输出任意波形2.1噪声信号
CubeMX配置如下：

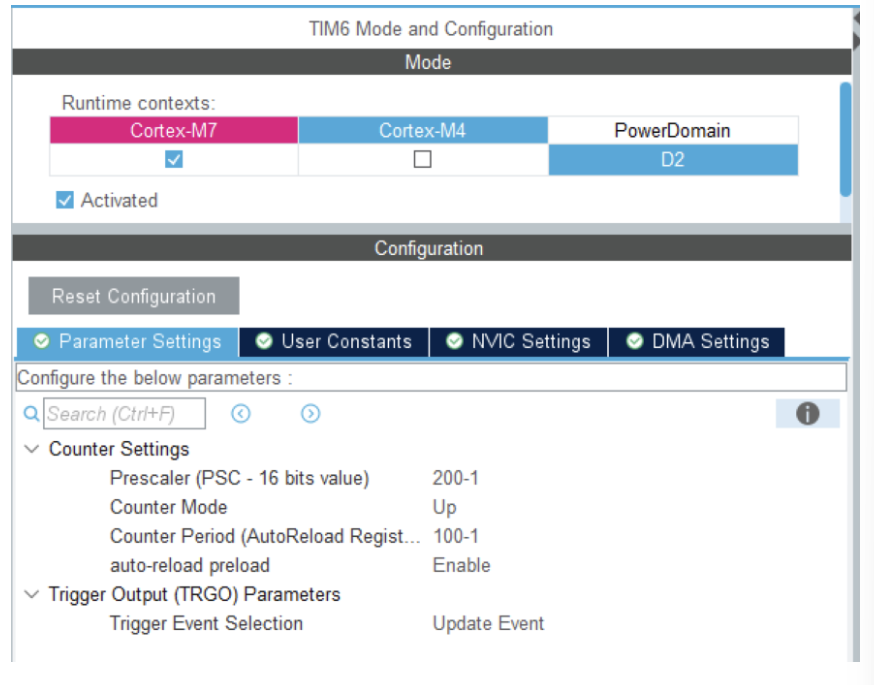

TIM6配置：
DAC配置：
触发器（Trigger）：选择TIM6也可以选择其他的定时器
输出波形选择：这里先选择噪声信号
噪声信号幅度选择：有12种可选，这里先选择一种最大。
在主函数中添加代码：
HAL_TIM_Base_Start(&htim6);//开启定时器
HAL_DAC_Start(&hdac1,DAC_CHANNEL_1);//开启DAC输出

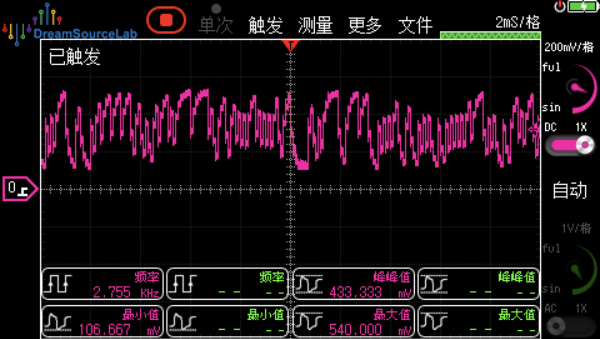

观察波形：
Amp为[11:0]
Amp为[8:0]
设置为不同的位数，DAC输出的噪声信号幅度各不相同，可以根据需要进行选择。
2.2三角波

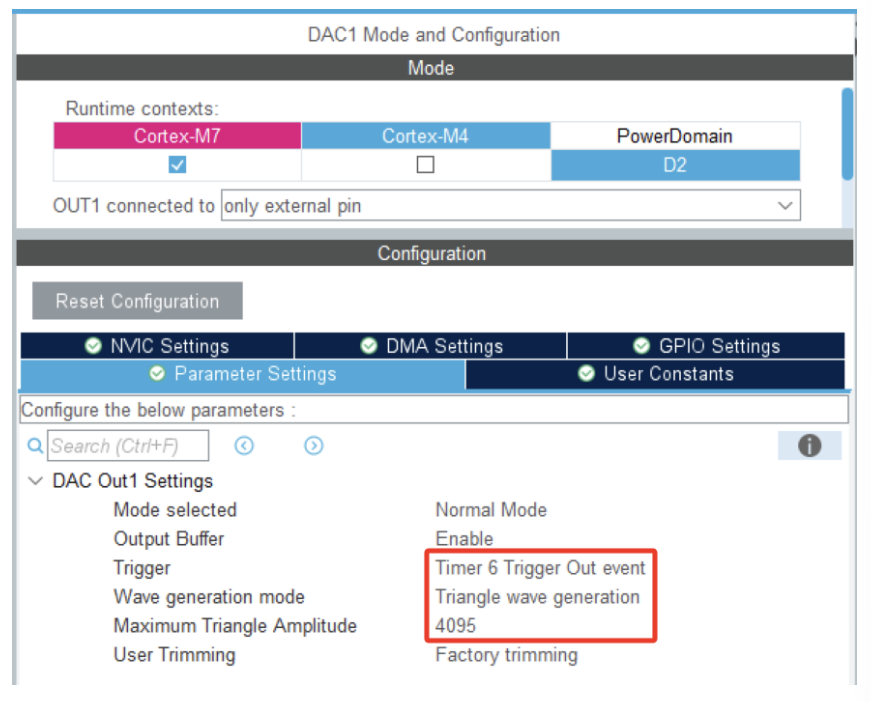

CubeMX配置如下：（TIM6配置与之前一致）
触发器（Trigger）：选择TIM6也可以选择其他的定时器
输出波形选择：这里选择三角波信号
噪声信号幅度选择：有12种可选，这里先选择一种最大。
在主函数中添加代码：
HAL_TIM_Base_Start(&htim6);//开启定时器
HAL_DAC_Start(&hdac1,DAC_CHANNEL_1);//开启DAC输出
观察波形：

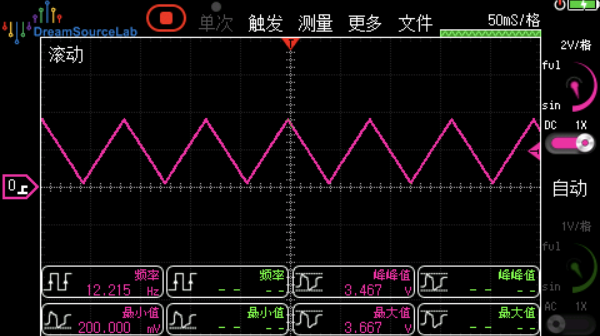

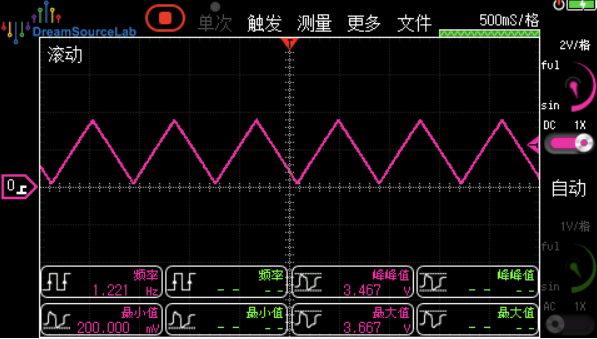

TIM6->ARR = 199;
同样的可以调整Amp的数值以改变输出幅度，并且可以更改TIM6触发更新中断的频率以达到调整频率的目的。
TIM6->ARR = 9;
可以看到将TIM6触发更新中断的频率调整为原来的10倍后输出频率也变为了原来的10倍。
