下面是详细的介绍和公式解释，结合刚才生成的图例帮助你更好地理解 mAP、FPS 和 IoU 这三个目标检测的评测指标。

---

1. mAP (mean Average Precision)

mAP 是衡量目标检测模型在多个类别上的整体表现的一个指标，结合了 Precision（精度）和 Recall（召回率）。

(1) Precision 和 Recall

• Precision（精度）：在所有预测为正类（物体）的框中，实际正确的框占的比例。公式如下：

  $$Precision=\frac{\text{真正例数 (TP)}}{\text{预测为正类的框总数 (TP + FP)}}$$

  • TP（True Positive）是正确预测的框。
  • FP（False Positive）是错误预测的框。

• Recall（召回率）：在所有实际为正类（物体）的框中，模型能够正确检测出的框占的比例。公式如下：

  $$Recall=\frac{\text{真正例数 (TP)}}{\text{实际为正类的框总数 (TP + FN)}}$$

  • FN（False Negative）是漏掉的框。

(2) Precision-Recall 曲线

通过在不同阈值下计算 Precision 和 Recall，我们可以绘制 Precision-Recall (PR) 曲线。如图所示，蓝色曲线展示了 Recall 和 Precision 的关系，随着 Recall 的提高，Precision 通常会下降。

• AP (Average Precision) 是 Precision-Recall 曲线 下的面积。简单来说，AP越高，模型表现越好。

在我们的示例中，计算的 AP = 0.85。

(3) mAP (mean Average Precision)

mAP 是所有类别 AP 的平均值，表示模型在多个类别上的综合表现。

例如，如果有三种类别，分别计算得出的 AP 值如下：

• 狗的 AP = 0.85
• 猫的 AP = 0.75
• 车的 AP = 0.90

那么，mAP 计算为：

$$mAP=\frac{0.85+0.75+0.90}{3}=0.83$$

---

2. FPS (Frames Per Second)

FPS 用来衡量目标检测模型处理图像的速度，表示模型每秒能处理多少张图像。高 FPS 表示模型更快。

(1) FPS 的定义和公式

如果模型每张图像处理的时间是 T 秒，那么 FPS 就是每秒处理的图像数量，公式如下：

$$FPS=\frac{1}{T}$$

例如，如果每张图像处理的时间是 0.05 秒，那么 FPS = \frac{1}{0.05} = 20。

(2) FPS 和处理时间的关系

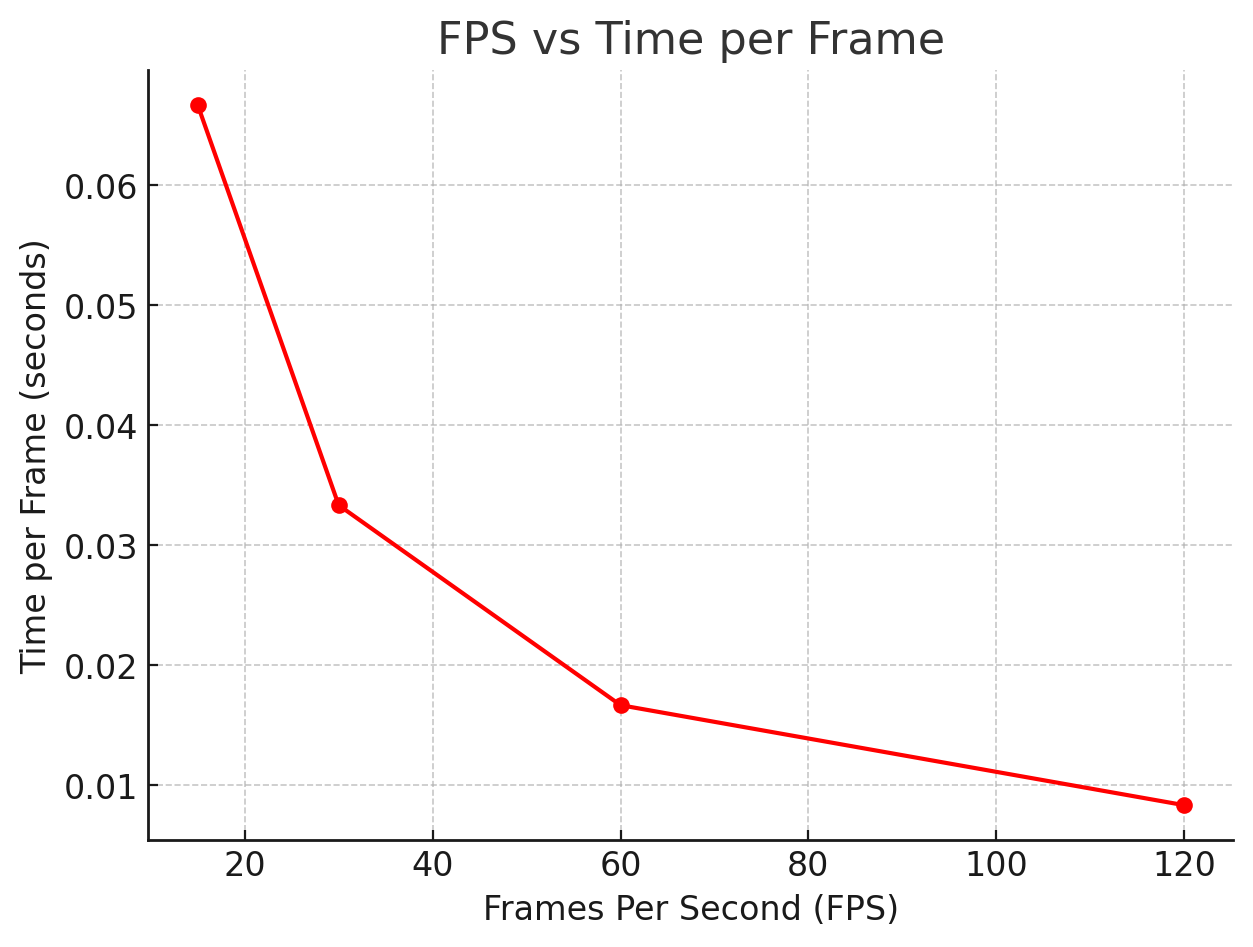

图示中显示了 FPS 与每帧处理时间的关系。随着 FPS 提高，处理每帧图像的时间减少。这意味着模型处理速度越快，适合实时检测任务。

---

3. IoU (Intersection over Union)

IoU 用来衡量目标检测模型在定位物体时的准确性，它表示预测框与真实框之间的重叠程度。

(1) IoU 的公式

IoU 是通过计算预测框与真实框的交集部分与并集部分的比值来得到的，公式如下：

$$IoU=\frac{\text{预测框与真实框的交集面积}}{\text{预测框与真实框的并集面积}}$$

• 交集面积：预测框和真实框重叠的区域。
• 并集面积：预测框和真实框覆盖的总区域。

(2) IoU 的作用

• IoU 值范围是从 0 到 1，IoU = 1 表示完全重叠，IoU = 0 表示没有重叠。
• 在目标检测中，通常设定一个 IoU 阈值（如 0.5），如果 IoU > 0.5，则认为预测框是正确的。

在我们的示例中，计算的 IoU = 0.40，这意味着预测框和真实框的重叠程度较低。

---

总结

• mAP（mean Average Precision）：反映了模型在多个类别上的整体表现，越高表示模型的综合表现越好。
• FPS（Frames Per Second）：衡量模型处理图像的速度，越高表示模型越快速，适合实时检测。
• IoU（Intersection over Union）：衡量模型在定位物体时的准确性，越高表示预测框与真实框的重叠程度越大，定位越准确。

希望通过这些图示和解释，能够帮助你更好地理解目标检测中的评测指标！
