前言：为什么需要平滑发送？

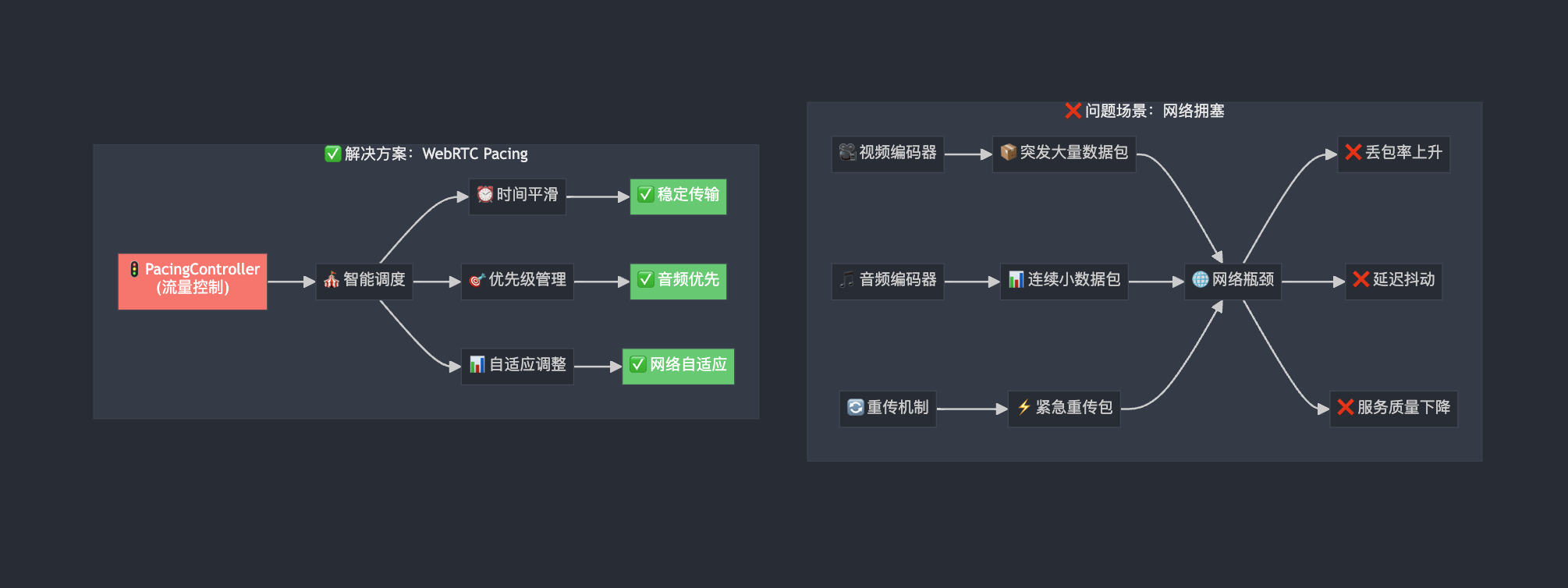

📊 图1：WebRTC平滑发送机制概览 - 展示网络拥塞问题与WebRTC Pacing解决方案的对比

在实时音视频通信的世界里，网络就像一条拥挤的高速公路。如果所有车辆（数据包）都同时涌入，必然会造成严重的交通拥堵。WebRTC通过精巧的Pacing机制来解决这一问题，就像在高速公路入口设置红绿灯一样，控制车辆有序进入。

现实中的痛点场景

想象这样几个场景：

• 视频会议中的卡顿：当你在视频会议中移动时，编码器可能瞬间产生大量关键帧数据
• 直播推流的不稳定：主播在游戏中快速移动，码率突然飙升导致推流中断
• 音视频不同步：网络波动时音频包被视频包"挤占"，造成延迟不一致

这些问题的根源都指向一个核心：如何平滑、有序地发送数据包。

核心架构：七大模块的精妙协作

WebRTC的Pacing机制由七个核心模块组成，每个模块各司其职，又相互配合：

🏗️ WebRTC Pacing 核心架构 - 七大模块协同工作
═══════════════════════════════════════════════════════════════════

┌─────────────── 🎯 应用层 ───────────────────┐
│                                            │
│  📦 RtpSender          ┌──→ 🎪 TaskQueuePacedSender │
│  (数据包生产者)        │   (异步任务调度器)         │
│        ↓               │                            │
└────────┼───────────────┼────────────────────────────┘
         │               │
┌────────┼───── 🧠 调速控制层 ──────┼──────────────────┐
│        ↓               ↓           │                │
│   🎛️ PacingController (核心控制器)  │                │
│        ↓          ↙        ↘      │                │
│  📦 PrioritizedPacketQueue   📡 BitrateProber       │
│     (优先级队列)             (码率探测器)             │
│        ↓                                           │
│   ├─ 🔄 StreamQueue (流级队列)                      │
│   └─ 🎪 Round-Robin (轮询调度)                      │
└────────┼───────────────────────────┼────────────────┘
         │                           │
┌────────┼─── 🌐 网络发送层 ──────────┼────────────────┐
│        ↓                           │                │
│   📤 PacketSender ──→ 🚀 RtpSenderEgress          │
│   (发送接口)         (出口处理)                     │
│                            ↓                       │
│                     🌐 Network Transport           │
│                       (网络传输)                   │
└───────────────────────────┼────────────────────────┘

⚙️ 支撑组件:              📊 关键状态:
├─ ⏰ Clock (时钟服务)     ├─ 💰 media_debt_ (媒体债务)
├─ 🔧 FieldTrials (配置)  ├─ 🎯 pacing_rate_ (调速速率)
└─ 📈 Statistics (监控)   └─ ⚡ adjusted_rate_ (调整速率)

1. TaskQueuePacedSender：异步任务的指挥官

class TaskQueuePacedSender : public RtpPacketPacer, public RtpPacketSender {
public:
    void EnqueuePackets(std::vector<std::unique_ptr<RtpPacketToSend>> packets) override;
    void SetPacingRates(DataRate pacing_rate, DataRate padding_rate) override;
private:
    PacingController pacing_controller_;
    TimeDelta max_hold_back_window_;  // 最大延迟窗口
    bool is_started_;
};

设计思考：为什么需要TaskQueue？

• 避免阻塞：网络发送不能阻塞主线程
• 精确调度：需要精确的时间控制
• 异常隔离：网络异常不影响其他模块

2. PacingController：漏桶算法的大脑

PacingController是整个系统的核心，实现了改进的漏桶算法：

class PacingController {
private:
    // 核心状态变量
    DataSize media_debt_;        // 媒体包债务
    DataSize padding_debt_;      // 填充包债务
    DataRate pacing_rate_;       // 目标发送速率
    DataRate adjusted_media_rate_; // 调整后的媒体速率

    // 核心算法
    void UpdateBudgetWithElapsedTime(TimeDelta delta);
    void UpdateBudgetWithSentData(DataSize size);
    void ProcessPackets();
};

3. PrioritizedPacketQueue：智能的优先级调度器

class PrioritizedPacketQueue {
private:
    static constexpr int kNumPriorityLevels = 5;
    std::deque<QueuedPacket> packets_[kNumPriorityLevels];
    std::unordered_map<uint32_t, std::unique_ptr<StreamQueue>> streams_;
};

优先级策略：

1. Audio (最高优先级) - 音频包延迟敏感
2. Retransmission - 重传包需要快速恢复
3. Video - 视频包正常优先级
4. FEC - 前向纠错包
5. Padding (最低优先级) - 填充包

漏桶算法的工程实现详解

核心思想：预算管理

WebRTC的Pacing不是简单的令牌桶，而是基于"债务预算"的改进算法：

💰 图3：债务预算模型 vs 传统令牌桶算法对比 - 展示WebRTC独特的债务预算机制优势

💳 债务预算算法的四大核心优势：

• ⚡ 允许透支：应对突发流量，视频关键帧优先发送
• 🎯 精确控制：债务量精确对应发送速率，控制更细粒度
• 📊 动态调整：根据网络状况实时调整速率
• 🔄 平滑发送：避免过度突发，保证网络传输稳定性

📈 实际运行示例 (以2Mbps速率为例)：

• t=0ms: debt=0KB → 发送1KB包 → debt=1KB
• t=10ms: debt=1KB-2.5KB=-1.5KB → 可发送3.5KB突发
• t=20ms: debt=-1.5KB+2KB=0.5KB → 继续正常发送
• 上限保护: max_debt = 2Mbps × 30ms = 7.5KB

void PacingController::UpdateBudgetWithElapsedTime(TimeDelta delta) {
    // 时间流逝，减少债务（增加可用预算）
    media_debt_ -= std::min(media_debt_, adjusted_media_rate_ * delta);
    padding_debt_ -= std::min(padding_debt_, padding_rate_ * delta);
}

void PacingController::UpdateBudgetWithSentData(DataSize size) {
    // 发送数据包，增加债务（减少可用预算）
    media_debt_ += size;
    media_debt_ = std::min(media_debt_, adjusted_media_rate_ * kMaxDebtInTime);
}

发送决策逻辑

std::unique_ptr<RtpPacketToSend> PacingController::GetPendingPacket(
    const PacedPacketInfo& pacing_info,
    Timestamp target_send_time,
    Timestamp now) {

    // 1. 检查是否为探测包（探测包有最高优先级）
    const bool is_probe = pacing_info.probe_cluster_id != PacedPacketInfo::kNotAProbe;

    // 2. 检查队列是否为空
    if (packet_queue_.Empty()) {
        return nullptr;
    }

    // 3. 检查是否允许发送（核心预算检查）
    if (NextUnpacedSendTime().IsInfinite() && !is_probe) {
        if (congested_) {
            return nullptr;  // 拥塞时暂停发送
        }

        // 预算检查：计算"清零"当前债务需要的时间
        TimeDelta flush_time = media_debt_ / adjusted_media_rate_;
        if (now + flush_time > target_send_time) {
            return nullptr;  // 预算不足，等待
        }
    }

    return packet_queue_.Pop();
}

设计亮点：

• 提前发送检查：允许在预算"即将足够"时提前发送
• 探测包优先：网络探测包绕过正常的预算检查
• 拥塞感知：拥塞时自动暂停发送

ProcessPackets：主处理循环

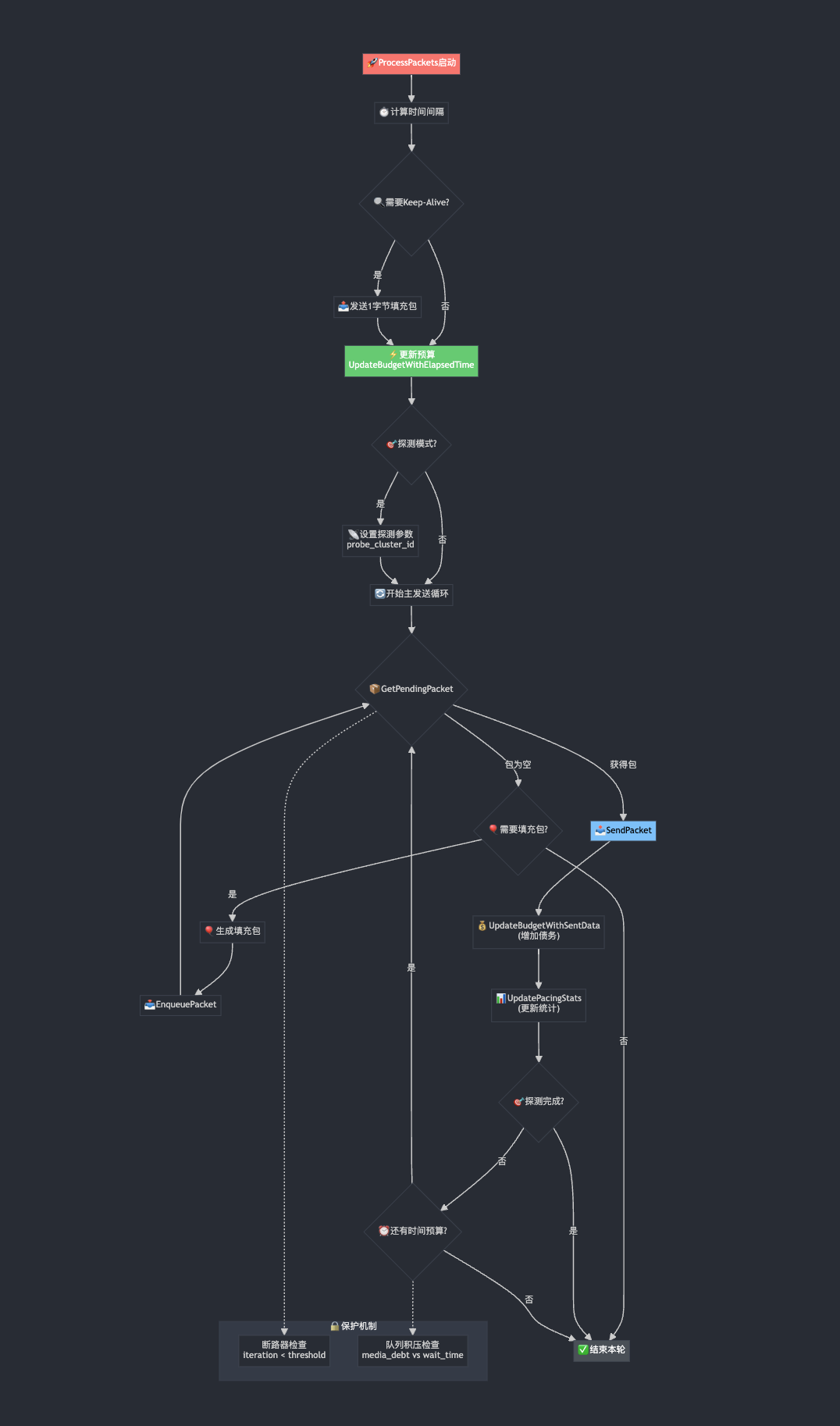

🚀 图4：ProcessPackets主处理循环详解 - 展示WebRTC发送主循环的完整逻辑流程

🔒 双重保护机制：

• 断路器检查：iteration < circuit_breaker_threshold (防死循环)
• 队列积压检查：media_debt vs max_wait_time (防过度积压)

void PacingController::ProcessPackets() {
    const Timestamp now = CurrentTime();

    // 1. 计算处理间隔，用于统计
    TimeDelta pacer_interval = now - last_pacer_time_;

    // 2. 保活机制：长时间无数据时发送keep-alive
    if (ShouldSendKeepalive(now)) {
        std::vector<std::unique_ptr<RtpPacketToSend>> keepalive_packets =
            packet_sender_->GeneratePadding(DataSize::Bytes(1));
        // 发送1字节填充包维持连接
    }

    // 3. 更新预算（漏桶算法核心）
    TimeDelta elapsed_time = UpdateTimeAndGetElapsed(target_send_time);
    if (elapsed_time > TimeDelta::Zero()) {
        UpdateBudgetWithElapsedTime(elapsed_time);
    }

    // 4. 探测模式处理
    bool is_probing = prober_.is_probing();
    if (is_probing) {
        pacing_info = prober_.CurrentCluster(now).value_or(PacedPacketInfo());
        recommended_probe_size = prober_.RecommendedMinProbeSize();
    }

    // 5. 主发送循环（带断路器保护）
    DataSize data_sent = DataSize::Zero();
    for (int iteration = 0; iteration < circuit_breaker_threshold_; ++iteration) {
        std::unique_ptr<RtpPacketToSend> rtp_packet =
            GetPendingPacket(pacing_info, target_send_time, now);

        if (rtp_packet == nullptr) {
            // 尝试发送填充包
            DataSize padding_to_add = PaddingToAdd(recommended_probe_size, data_sent);
            if (padding_to_add > DataSize::Zero()) {
                // 生成并入队填充包
                continue;
            }
            break;  // 无包可发，退出循环
        }

        // 发送数据包
        packet_sender_->SendPacket(std::move(rtp_packet), pacing_info);
        data_sent += packet_size;

        // 更新预算和统计
        UpdatePacingStats(packet_type, packet_size, pacer_interval);
        OnPacketSent(packet_type, packet_size, now);

        // 探测模式下的特殊逻辑
        if (is_probing && data_sent >= recommended_probe_size) {
            break;
        }

        // 动态退出条件：防止队列积压过多
        if (media_debt_.bytes() > adjusted_media_rate_.bps() / 8 * 25 / 1000 &&
            max_wait_time < 50) {
            break;
        }
    }
}

优先级队列：智能调度的秘密

数据结构设计

class PrioritizedPacketQueue {
private:
    // 每个优先级一个队列
    std::deque<QueuedPacket> packets_[kNumPriorityLevels];

    // 每个SSRC一个流队列，支持轮询调度
    std::unordered_map<uint32_t, std::unique_ptr<StreamQueue>> streams_;

    // 按优先级组织的活跃流队列
    std::deque<StreamQueue*> streams_by_prio_[kNumPriorityLevels];

    // 当前最高活跃优先级
    int top_active_prio_level_;
};

调度算法：轮询+优先级

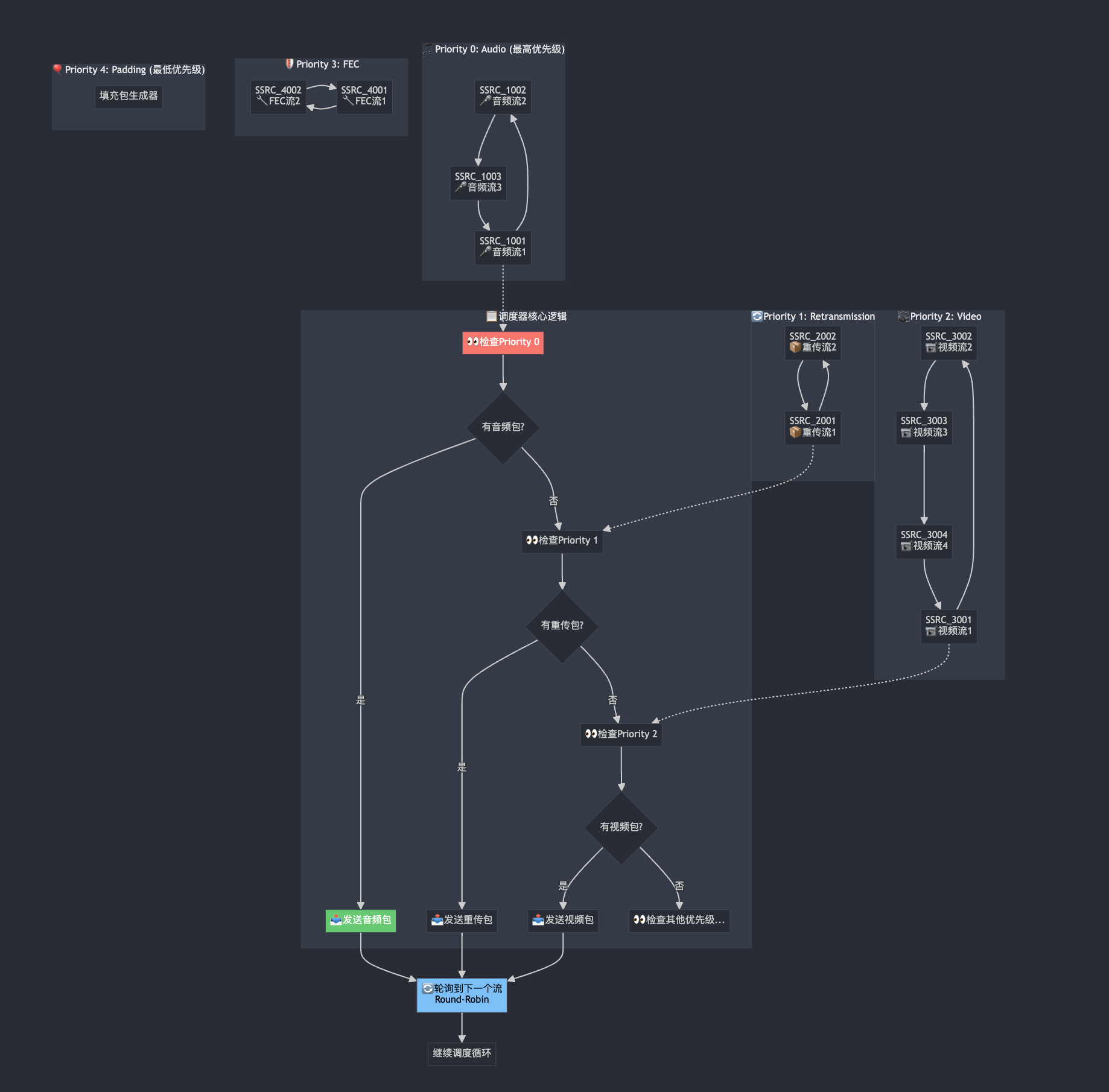

🎪 图5：智能优先级调度算法 - 展示5级优先级+Round-Robin轮询的完整调度机制

🔄 Round-Robin 轮询机制详解：

同优先级内的公平调度：

• 第1轮：流1发送 → 流2发送 → 流3发送 → 流4发送
• 第2轮：流2发送 → 流3发送 → 流4发送 → 流1发送
• 第3轮：流3发送 → 流4发送 → 流1发送 → 流2发送

✅ 核心保证：

• 每个流都有公平的发送机会
• 避免单个流独占带宽资源

std::unique_ptr<RtpPacketToSend> PrioritizedPacketQueue::Pop() {
    // 1. 从最高优先级开始查找
    for (int prio = top_active_prio_level_; prio < kNumPriorityLevels; ++prio) {
        if (!streams_by_prio_[prio].empty()) {
            // 2. 轮询该优先级下的所有流
            StreamQueue* stream = streams_by_prio_[prio].front();
            streams_by_prio_[prio].pop_front();

            // 3. 从流中取出一个包
            QueuedPacket packet = stream->DequeuePacket(prio);

            // 4. 如果流还有包，重新加入轮询队列
            if (stream->HasPacketsAtPrio(prio)) {
                streams_by_prio_[prio].push_back(stream);
            }

            return std::move(packet.packet);
        }
    }
    return nullptr;
}

调度公平性：

• 优先级保证：高优先级总是先于低优先级
• 流间公平：同优先级不同流轮询调度
• 防饥饿：低优先级流不会被完全饿死

TTL机制：包的生命周期管理

struct PacketQueueTTL {
    TimeDelta audio_retransmission = TimeDelta::PlusInfinity();
    TimeDelta video_retransmission = TimeDelta::PlusInfinity();
    TimeDelta video = TimeDelta::PlusInfinity();
};

void PrioritizedPacketQueue::PurgeOldPacketsAtPriorityLevel(int prio_level, Timestamp now) {
    // 清理过期的数据包，防止队列积压
    TimeDelta ttl = time_to_live_per_prio_[prio_level];
    // ... 清理逻辑
}

网络探测：BitrateProber的智能感知

探测集群的概念

struct ProbeCluster {
    PacedPacketInfo pace_info;
    int sent_probes = 0;
    int sent_bytes = 0;
    TimeDelta min_probe_delta = TimeDelta::Zero();
    Timestamp requested_at = Timestamp::MinusInfinity();
    Timestamp started_at = Timestamp::MinusInfinity();
};

探测时机控制

void BitrateProber::OnIncomingPacket(DataSize packet_size) {
    // 只有足够大的包才能触发探测
    if (ReadyToSetActiveState(packet_size)) {
        MaybeSetActiveState(packet_size);
    }
}

bool BitrateProber::ReadyToSetActiveState(DataSize packet_size) const {
    // 检查包大小是否满足探测要求
    return packet_size >= config_.min_packet_size ||
           config_.allow_start_probing_immediately;
}

探测包发送控制

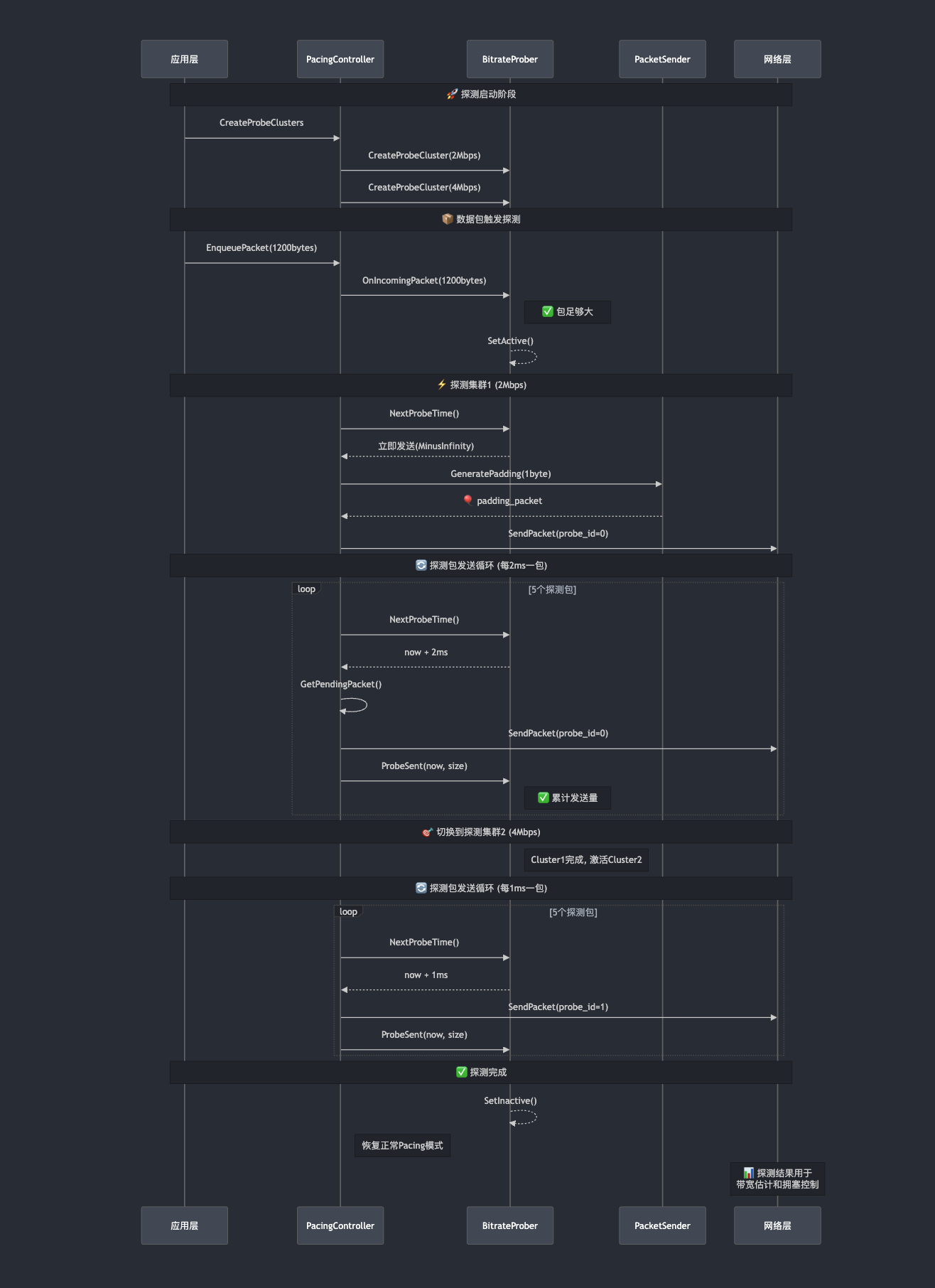

📡 图6：BitrateProber网络探测流程时序图 - 展示完整的带宽探测过程和时机控制

🔧 关键参数说明：

• probe_cluster_id: 探测集群标识 (0, 1, 2…)
• target_data_rate: 目标探测速率 (2Mbps, 4Mbps…)
• min_probe_delta: 最小包间隔 (1ms, 2ms…)
• target_probe_count: 目标包数量 (通常5个包)

📊 探测结果应用：探测结果用于带宽估计和拥塞控制算法

Timestamp BitrateProber::NextProbeTime(Timestamp now) const {
    if (clusters_.empty() || probing_state_ != ProbingState::kActive) {
        return Timestamp::PlusInfinity();
    }

    const ProbeCluster& cluster = clusters_.front();
    return CalculateNextProbeTime(cluster);
}

Timestamp BitrateProber::CalculateNextProbeTime(const ProbeCluster& cluster) const {
    // 根据目标码率计算下一个探测包的发送时间
    TimeDelta probe_interval = DataSize::Bytes(cluster.pace_info.probe_cluster_min_bytes) /
                              cluster.pace_info.probe_cluster_target_bitrate;
    return cluster.started_at + probe_interval * cluster.sent_probes;
}

自适应速率调整：应对网络波动

队列长度感知

void PacingController::MaybeUpdateMediaRateDueToLongQueue(Timestamp now) {
    // 基础速率：原始pacing_rate的2.6倍
    adjusted_media_rate_ = pacing_rate_ * 13 / 5;

    if (!drain_large_queues_) {
        return;
    }

    DataSize queue_size_data = QueueSizeData();
    if (queue_size_data > DataSize::Zero()) {
        packet_queue_.UpdateAverageQueueTime(now);
        TimeDelta avg_time_left = std::max(TimeDelta::Millis(1),
            queue_time_limit_ - packet_queue_.AverageQueueTime());
        DataRate min_rate_needed = queue_size_data / avg_time_left;

        // 根据剩余时间动态调整权重
        if (avg_time_left.ms() < 30) {
            // 紧急情况：1:1权重
            adjusted_media_rate_ = min_rate_needed / 2 + adjusted_media_rate_ / 2;
        } else if (avg_time_left.ms() < 55) {
            // 较紧急：6:4权重
            adjusted_media_rate_ = min_rate_needed * 6 / 10 + adjusted_media_rate_ * 4 / 10;
        } else if (avg_time_left.ms() < 75) {
            // 一般：7:3权重
            adjusted_media_rate_ = min_rate_needed * 7 / 10 + adjusted_media_rate_ * 3 / 10;
        } else if (avg_time_left.ms() < 110) {
            // 轻微：8:2权重
            adjusted_media_rate_ = min_rate_needed * 8 / 10 + adjusted_media_rate_ * 2 / 10;
        }

        // 设置上限防止过度加速
        adjusted_media_rate_ = std::min(adjusted_media_rate_,
                                      DataRate::KilobitsPerSec(9 * 1050));
    }
}

自适应策略：

• 渐进调整：根据队列压力程度分级调整
• 权重平衡：在所需速率和当前速率间加权平均
• 上限保护：防止速率无限增长

统计监控：可观测性的重要性

性能指标收集

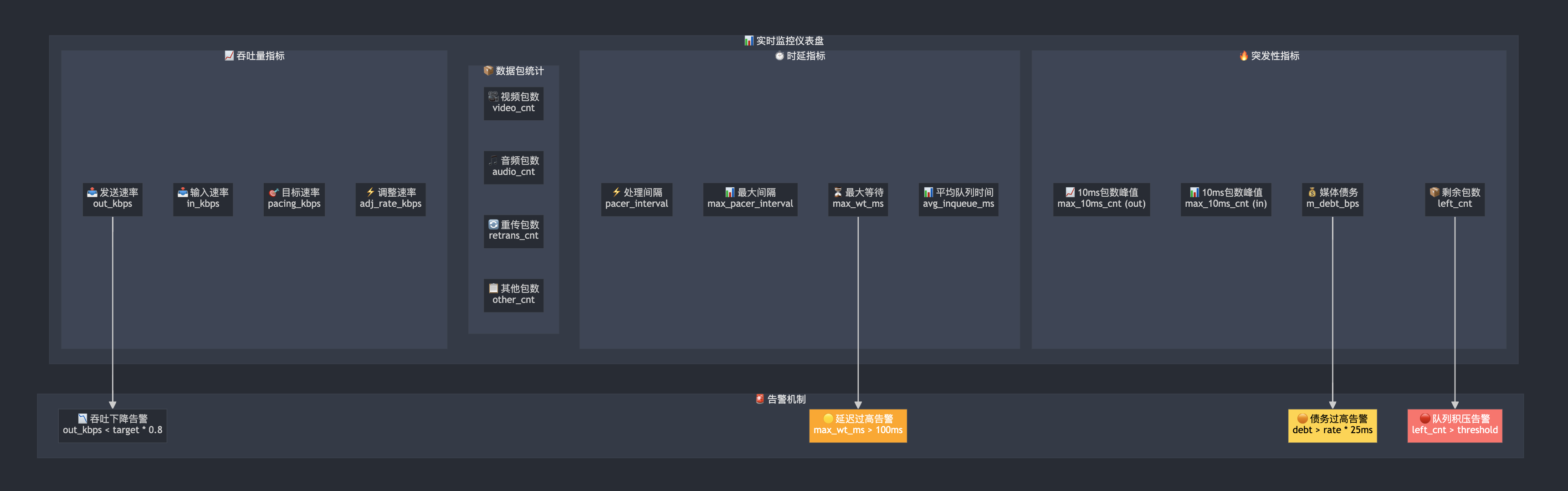

📊 图8：PacingController实时监控仪表盘 - 展示完整的性能监控和告警体系

常见问题与解决方案

Q1: 为什么不用简单的令牌桶算法？

A: 令牌桶有几个局限性：

• 突发处理差：无法很好处理视频关键帧等突发流量
• 状态简单：只有令牌数量一个状态，难以精确控制
• 适应性差：无法根据网络状况动态调整

WebRTC的"债务预算"模型更灵活：

• 允许透支：可以在未来时间内"借债"发送
• 精确控制：债务量精确对应发送速率
• 动态调整：可以根据队列长度实时调整速率

Q2: 如何处理关键帧的优先发送？

void PacingController::EnqueuePacket(std::unique_ptr<RtpPacketToSend> packet) {
    if (keyframe_flushing_ &&
        packet->packet_type() == RtpPacketMediaType::kVideo &&
        packet->is_key_frame() && packet->is_first_packet_of_frame() &&
        !packet_queue_.HasKeyframePackets(packet->Ssrc())) {

        // 关键帧优先：清空该流的现有包
        packet_queue_.RemovePacketsForSsrc(packet->Ssrc());
        std::optional<uint32_t> rtx_ssrc =
            packet_sender_->GetRtxSsrcForMedia(packet->Ssrc());
        if (rtx_ssrc) {
            packet_queue_.RemovePacketsForSsrc(*rtx_ssrc);
        }
    }

    packet_queue_.Push(now, std::move(packet));
}

Q3: 如何防止音频包被视频包"饿死"？

A: 通过两种机制保护音频：

1. 优先级机制：音频包始终在最高优先级队列
2. Unpaced发送：音频包可以绕过Pacing直接发送

Timestamp PacingController::NextUnpacedSendTime() const {
    if (!pace_audio_) {
        Timestamp leading_audio_send_time =
            packet_queue_.LeadingPacketEnqueueTime(RtpPacketMediaType::kAudio);
        if (leading_audio_send_time.IsFinite()) {
            return leading_audio_send_time;  // 音频包立即发送
        }
    }
    return Timestamp::MinusInfinity();
}

Q4: 如何避免Pacing过程中的死循环？

A: 通过断路器（Circuit Breaker）机制：

for (; iteration < circuit_breaker_threshold_; ++iteration) {
    // 发送逻辑
}

if (iteration >= circuit_breaker_threshold_) {
    RTC_LOG(LS_ERROR) << "PacingController exceeded max iterations";
    // 记录详细的调试信息
    // 强制退出避免死循环
    return;
}

性能优化技巧

1. Burst模式优化

// 允许突发发送，减少系统调用次数
TimeDelta send_burst_interval_ = TimeDelta::Millis(11);  // 默认11ms突发间隔

// 在GetPendingPacket中的检查
if (now <= target_send_time && send_burst_interval_.IsZero()) {
    // 不允许突发时的严格检查
    TimeDelta flush_time = media_debt_ / adjusted_media_rate_;
    if (now + flush_time > target_send_time) {
        return nullptr;
    }
}

2. 任务队列优化

void TaskQueuePacedSender::MaybeProcessPackets(Timestamp scheduled_process_time) {
    // 防止重入的保护机制
    if (processing_packets_) return;
    processing_packets_ = true;

    // RAII自动清理
    absl::Cleanup cleanup = [this] {
        processing_packets_ = false;
    };

    // 处理逻辑...
}

3. 内存池优化

WebRTC在数据包管理中大量使用智能指针和移动语义，避免不必要的拷贝：

void TaskQueuePacedSender::EnqueuePackets(
    std::vector<std::unique_ptr<RtpPacketToSend>> packets) {
    // 移动语义避免拷贝
    for (auto& packet : packets) {
        pacing_controller_.EnqueuePacket(std::move(packet));
    }
}

总结

🎪 WebRTC Pacing五大核心特性：

特性	功能描述
⚡ 平滑发送	避免突发拥塞
🎯 优先级保证	音频包优先发送
📊 自适应调整	应对网络变化
🔍 主动探测	感知带宽变化
📈 可观测性	完善监控体系

💡 设计理念与工程价值：

• 🔧 工程化思维：考虑边界情况和异常处理，生产级可靠性
• ⚡ 性能优化：Burst、任务队列等机制，追求极致效率
• 🎛️ 可配置性：FieldTrials支持，灵活的策略调整
• 🔍 可维护性：清晰模块划分，优雅的接口设计
• 📊 可观测性：完善监控统计，助力问题诊断

WebRTC的Pacing机制是一个精心设计的系统工程，它不仅仅是简单的流量控制，更是一个集成了：

• 智能调度：基于优先级和公平性的包调度
• 自适应控制：根据网络状况动态调整发送策略
• 网络感知：主动探测网络带宽变化
• 可观测性：完善的监控和统计机制

这套机制的成功之处在于：

1. 工程化思维：考虑了各种边界情况和异常处理
2. 性能优化：通过Burst、任务队列等机制提升效率
3. 可配置性：通过FieldTrials支持灵活的策略调整
4. 可维护性：清晰的模块划分和接口设计

对于实时音视频开发者而言，理解这套机制不仅有助于更好地使用WebRTC，也为设计自己的流量控制系统提供了宝贵的参考。

---

这篇文章基于WebRTC M114版本的源码分析，如果你对某个细节有疑问，欢迎在评论区讨论。
