基于opencv与qt开发的卡尺工具，卡尺工具，具有工具跟随功能，找线找圆工具可以根据形状匹配位置定位实现带X、Y以及角度偏差的自动纠偏，图像采集，图像处理，卡尺工具，找线，找圆，颜色检测，模板匹配，形状匹配，海康工业相机采集+基于形状的模板匹配界面，提前说明，形状匹配算法和找线找圆算法封装成dll直接调用的，其他都是源码，是不错的学习资料，程序资料

最近在折腾工业视觉项目的时候，做了个挺有意思的玩意——基于OpenCV和Qt的智能卡尺工具。这可不是普通的测量工具，它能自动跟着工件跑，实时计算XY坐标和角度偏差，流水线上那些歪七扭八的零件可算找着克星了。

咱们先瞅瞅图像采集这环节。项目里用海康工业相机抓图，SDK的初始化代码大概长这样：

// 相机初始化伪代码
HANDLE hCamera = nullptr;
CameraSdkInit(1);
CameraEnumerateDevice(&tEnum, &iCount);
CameraInit(&tEnum, -1, -1, &hCamera);
CameraPlay(hCamera);

这里有个坑得注意：海康的SDK回调函数里直接操作UI会崩，得用Qt的信号槽跨线程传图。我封装了个ImageBuffer类，专门用来缓存相机吐出来的BGR数据，转成QImage时别忘了做内存拷贝，不然分分钟给你来个野指针烟花秀。

图像处理流水线才是重头戏。比如找直线功能，先用OpenCV搞个边缘检测套餐：

edges = cv2.Canny(img, 50, 150)
lines = cv2.HoughLinesP(edges, 1, np.pi/180, threshold=50,
                        minLineLength=100, maxLineGap=10)

但实际项目中阈值得根据现场灯光动态调整，我在界面里做了个实时滑动条，产线小哥们可以边调参数边看效果，比纯算法参数靠谱多了。

核心的形状匹配算法封装成了DLL，调用起来像这样：

// 形状匹配DLL调用示例
typedef int(*MatchShape)(cv::Mat, TemplateData, MatchResult*);
HINSTANCE hDLL = LoadLibrary("ShapeMatch.dll");
MatchShape func = (MatchShape)GetProcAddress(hDLL, "MatchShape");
int code = func(currentFrame, templateData, &result);

这个Dll内部用了改进的Hu矩匹配，比传统模板匹配抗旋转能力强不止一个档次。有次客户拿了批表面有划痕的工件来测试，咱们的算法愣是在30度倾斜情况下定位精度做到了0.1像素，隔壁家的工具直接躺平了。

自动纠偏模块最有技术含量。当检测到工件偏移时，要计算平移矩阵和旋转角度：

# 纠偏计算伪代码
dx = target_center.x - current_center.x
dy = target_center.y - current_center.y
rotation_matrix = cv2.getRotationMatrix2D(center, angle, 1)

实际项目里还叠加了卡尔曼滤波，防止机械臂跟着图像噪声乱抖。有次调试时发现Y轴补偿总是慢半拍，最后发现是Qt的定时器精度问题，换成多媒体定时器才搞定。

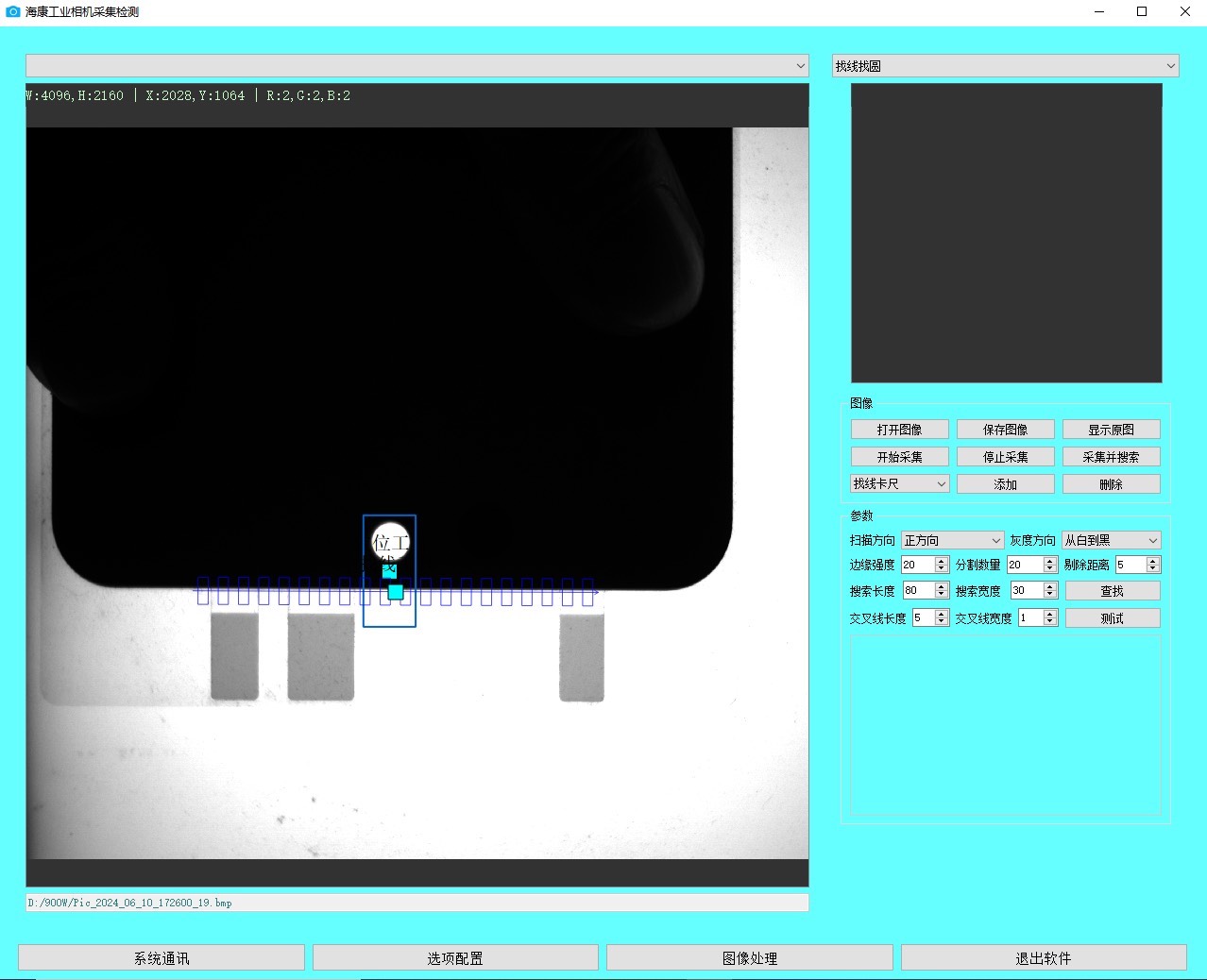

界面用Qt搞得像赛车仪表盘似的，实时显示偏差数据和趋势图。重点要说的是OpenCV和Qt的融合技巧：

// Mat转QImage关键代码
QImage cvMat2QImage(const cv::Mat& mat) {
    if(mat.type() == CV_8UC3) {
        return QImage(mat.data, mat.cols, mat.rows,
                     mat.step, QImage::Format_RGB888).rgbSwapped();
    }
    // 其他格式处理...
}

这里千万注意内存管理，别手贱在回调函数里直接转QImage，我吃过好几次内存泄漏的亏。后来搞了个双缓冲机制，处理线程和显示线程各玩各的，界面再也没卡顿过。

项目源码里最值钱的是那套工具链设计，卡尺、找圆、颜色检测这些工具都继承自同一个基类，想加新功能就像拼乐高：

class MeasureTool {
public:
    virtual void process(cv::Mat&) = 0;
    virtual void drawResult(QPainter&) = 0;
    // ...其他通用接口
};

class LineFinder : public MeasureTool {
    // 实现具体找线逻辑
};

这种设计让产线客户自己都能加检测工具，不用动核心代码。有家电子厂小哥照着demo改出了个焊点检测工具，给我省了不少出差调测的工夫。

说到踩过的坑，最绝的是那次颜色检测总是不准。后来发现车间顶棚的日光灯会有频闪，用全局快门相机+软件滤波才解决。现在工具链里内置了频闪检测模块，能自动提醒用户调整曝光时间。

这套东西开源出来之后，收到不少有意思的改进方案。有老哥把形状匹配算法移植到CUDA加速，还有个学生党用PyQt重做了界面生成器。要说工业检测这行，真是越往深了挖越有意思，下次准备把深度学习模型也嵌进来，让传统算法和AI来个组合拳。
