QM43BS接口设计：RS232/RS485/RS422多协议兼容与船舶系统集成方案

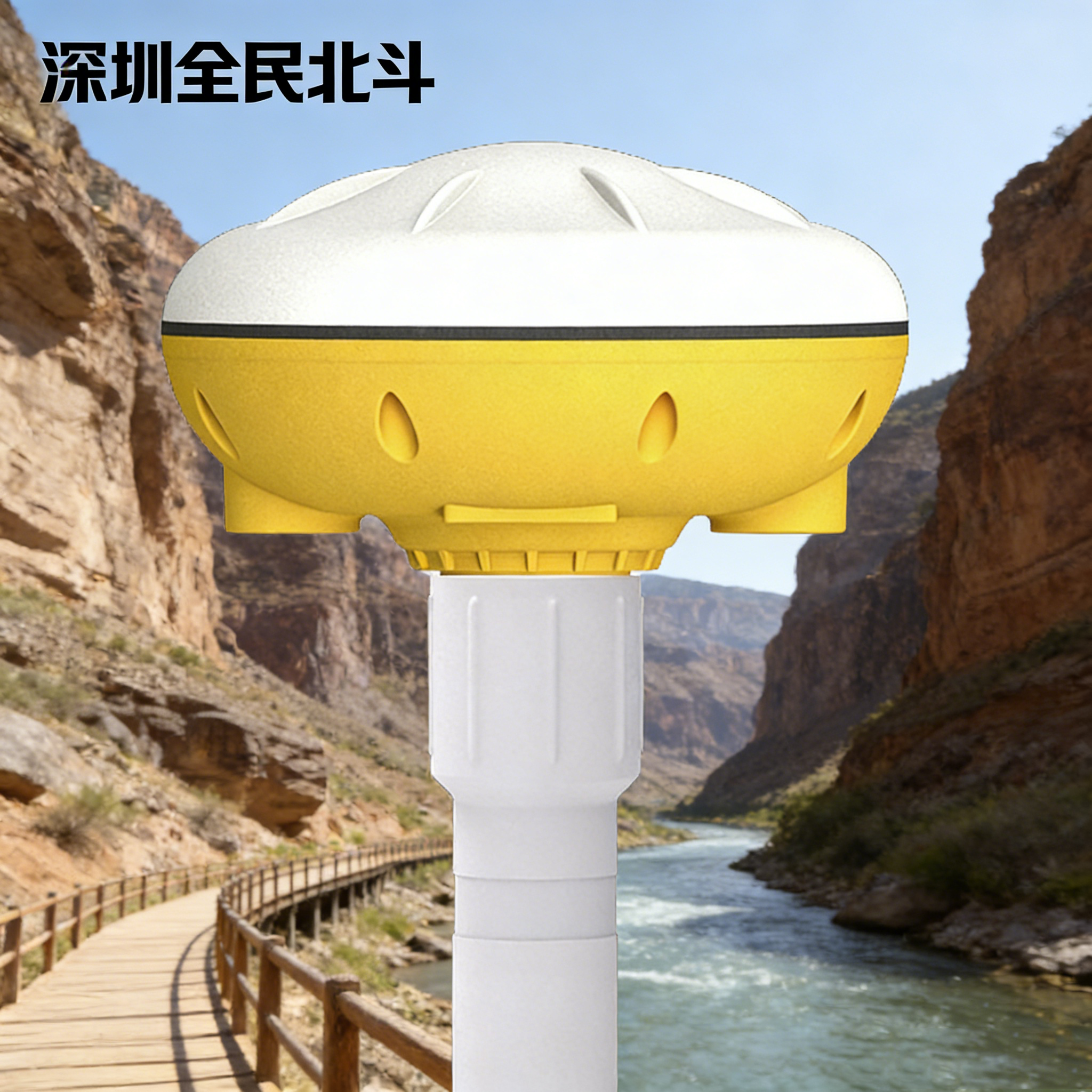

在船舶系统集成场景中，接口的兼容性、可靠性及防水性直接决定终端与现有设备的协同效率。深圳全民北斗QM43BS船载终端采用9芯防水航空插座设计，原生支持RS232/RS485/RS422多种串口协议，通过灵活的参数配置与清晰的接线逻辑，实现与船舶导航设备、传感器、监控系统的无缝对接。本文从接口核心特性、集成逻辑、实战案例及调试技巧四方面，解析其接口设计优势与集成方案。

一、接口核心配置与电气特性

1.1 基础硬件配置

QM43BS终端接口设计以“防水可靠+多协议兼容”为核心，采用工业级9芯防水航空插座，防护等级达IP67，可有效抵御海上盐雾、雨水及粉尘侵袭，适配船舶甲板、机舱等恶劣安装环境。插座内部采用镀金触点设计，降低接触电阻至≤10mΩ，提升信号传输的稳定性；同时支持插拔次数≥1000次，满足船舶设备长期运维的插拔需求。

协议兼容性方面，终端通过内部协议转换芯片，实现RS232/RS485/RS422三种串口协议的硬件级兼容，无需外接转换模块即可适配不同接口类型的船舶设备；波特率支持4800~115200bps连续可调，可根据设备通信需求通过终端配置软件灵活设定，默认波特率为9600bps，数据位8位，停止位1位，校验位无，适配多数船舶设备的默认通信参数。

1.2 关键电气参数保障

为确保复杂电磁环境下的通信可靠性，终端接口优化了核心电气参数：RS232协议下，信号传输距离≤15m，输出电平范围±5~±15V，可直接对接导航仪、显控终端等短距离设备；RS485/RS422协议支持差分信号传输，传输距离≤1200m（9600bps波特率下），共模抑制比≥25dB，能有效抵抗船舶动力系统、雷达设备产生的电磁干扰，适配传感器、远程监控模块等长距离通信场景。此外，接口具备过流保护功能，当输出电流超过500mA时自动熔断保护，避免因设备短路损坏终端接口。

二、接口信号定义与接线逻辑

2.1 9芯插座信号定义

终端9芯航空插座采用标准化信号定义，不同协议通过不同引脚组合实现，具体引脚分配如下：1号引脚为电源正极（DC 9~36V宽压输入），2号引脚为电源负极，3号引脚（TXD2）与4号引脚（RXD2）为RS232协议收发端，5号引脚（A）与6号引脚（B）为RS485/RS422协议差分信号端，7号引脚（GND）为信号地，8号引脚（TE）为RS485协议使能端（高电平发送，低电平接收），9号引脚为空脚。该定义既保留了单协议独立通信的简洁性，又通过引脚复用实现多协议兼容，降低接线复杂度。

2.2 多协议接线逻辑

实际接线时需根据对接设备的协议类型选择对应引脚，核心逻辑如下：对接RS232设备（如船舶导航仪）时，只需连接3号（TXD2）、4号（RXD2）、7号（GND）引脚，终端TXD2接设备RXD，终端RXD2接设备TXD，共地后即可实现双向通信；对接RS485设备（如温湿度传感器）时，连接5号（A）、6号（B）、7号（GND）、8号（TE）引脚，终端A/B分别接设备A/B，TE引脚通过外部电平控制收发切换，适合半双工通信场景；对接RS422设备（如远程监控摄像头）时，无需使用8号（TE）引脚，直接连接5号（A）、6号（B）及对应的A-、B-引脚（通过终端内部配置实现），支持全双工通信。

三、船舶系统集成实战示例

3.1 与导航设备集成（RS232协议）

船舶常用的GPS导航仪、电子海图仪多采用RS232接口输出NMEA0183协议数据。集成时，将QM43BS终端3号（TXD2）接导航仪RXD，4号（RXD2）接导航仪TXD，7号（GND）共地，通过终端配置软件将波特率设为4800bps（导航仪默认参数）。集成后，终端可接收导航仪的经纬度、航速等数据，结合自身北斗定位数据进行融合校准，同时将融合后的定位信息回传至导航仪，提升导航精度。该方案已在近海渔船导航系统中应用，定位误差由单一导航仪的8米优化至3米。

3.2 与传感器网络集成（RS485协议）

船舶机舱内的温度、压力、液位等传感器多采用RS485总线组网。集成时，将所有传感器的A/B引脚分别并联至QM43BS终端5号（A）、6号（B）引脚，终端8号（TE）引脚通过单片机控制实现收发切换，波特率设为9600bps。终端通过轮询方式采集各传感器地址对应的监测数据，经处理后通过4G或北斗短报文上传至岸基监控平台。该方案支持最多32个传感器节点接入，在商船机舱监控系统中应用时，数据采集延迟≤100ms，满足实时监控需求。

3.3 与监控系统集成（RS422协议）

船舶视频监控系统的球机摄像头常采用RS422接口实现控制信号传输。集成时，QM43BS终端5号（A）、6号（B）分别接摄像头A/B引脚，终端通过RS422全双工通信向摄像头发送转向、变焦控制指令，同时接收摄像头的状态反馈数据，再将控制指令与终端定位数据叠加后上传至监控平台，实现“定位+视频”的联动监控。该方案在救援船应急监控系统中应用，可通过定位数据快速锁定救援区域的视频画面，提升救援效率。

四、通信调试建议与常见问题解决

4.1 调试前期准备

调试前需完成三项核心工作：一是通过终端配置软件明确通信协议、波特率、数据位等参数，确保与对接设备一致；二是使用万用表检测接口引脚电压，RS232引脚正常电平为±3~±15V，RS485差分电压为0.2~5V，无电压时需检查电源与接线；三是准备串口调试助手（如SSCOM），通过USB转串口模块连接终端接口，模拟设备收发数据，验证接口通信功能。

4.2 常见问题解决策略

针对调试中常见的问题，给出对应解决方法：若出现数据传输丢包，先检查波特率是否匹配，再通过示波器观察信号波形，若波形失真则需缩短传输距离或增加中继器；若出现通信中断，优先检查航空插座插拔是否牢固，盐雾环境下可涂抹导电膏提升接触可靠性；若出现协议不兼容，通过终端配置软件切换协议模式，或使用协议转换工具将设备数据转换为终端支持的格式。

五、结语

QM43BS终端的接口设计以多协议兼容为核心，通过9芯防水航空插座、优化的电气特性及清晰的接线逻辑，实现了与船舶导航设备、传感器、监控系统的无缝集成。其在不同场景下的实战集成示例，验证了接口设计的灵活性与可靠性。配合科学的调试方法，该接口方案有效降低了船舶系统集成的门槛，为终端在海事领域的规模化应用提供了关键支撑，也为船载终端接口设计提供了“兼容+可靠+易用”的参考范式。
