基于双有源桥DAB的交错并联模型闭环控制 本仿真交错并联双有源桥闭环控制模式，输入电压为 100V，参考电压给定为 200V，输出功率均为 5kW 2个相同的双有源桥模块采用输入并联输出并联（IPOP）的方式连接，其中每一相中 DAB 模块的开关频率一致，共用输入和输出滤波器 两相 DAB 模块之间开关管的控制信号交错 180°/2 值得注意的是，由于 DAB 拓扑具有半周期对称的特点，其输入、输出电流的纹波频率本身就是电感电流纹波频率的两倍 在大功率等级应用时，通过采用交错并联的形式，可以有效的减少器件的电流 应力和滤波元件的压力，提高功率密度 从示波器中可以看出经过大约0.06s 的暂态过程后，系统的输出电压达到给定参考值，闭环系统的稳定性和暂态响应都比较好 文件包括： [1]仿真文件 [2]相关参考文献 同学可以参考学习

一、引言

在电力电子系统中，双有源桥（DAB）技术因其高效率、低电磁干扰等优点，被广泛应用于DC-DC转换器中。而交错并联的DAB模型在控制、性能及稳定性等方面展现出了卓越的特性。本论文主要讨论了基于双有源桥的交错并联模型在闭环控制中的实现及其性能分析。

二、系统模型与结构

本仿真系统采用两个相同的双有源桥模块，通过输入并联输出并联（IPOP）的方式连接。每相DAB模块的开关频率保持一致，并共用输入和输出滤波器。两相DAB模块之间开关管的控制信号交错180°/2，以实现交错并联的目的。

三、闭环控制策略

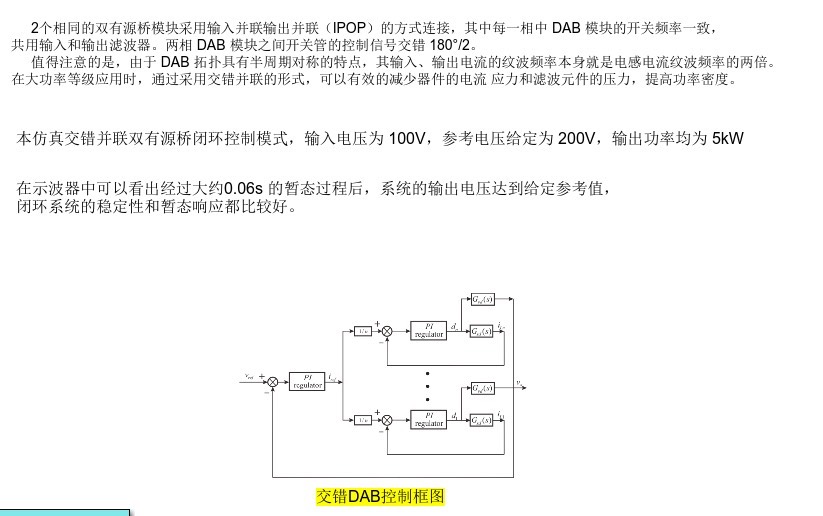

本仿真采用闭环控制模式，其中输入电压为100V，参考电压给定为200V，输出功率均为5kW。闭环控制系统通过实时检测输出电压并与参考值进行比较，进而调整开关管的开关状态，以实现稳定输出电压的目的。

四、仿真结果分析

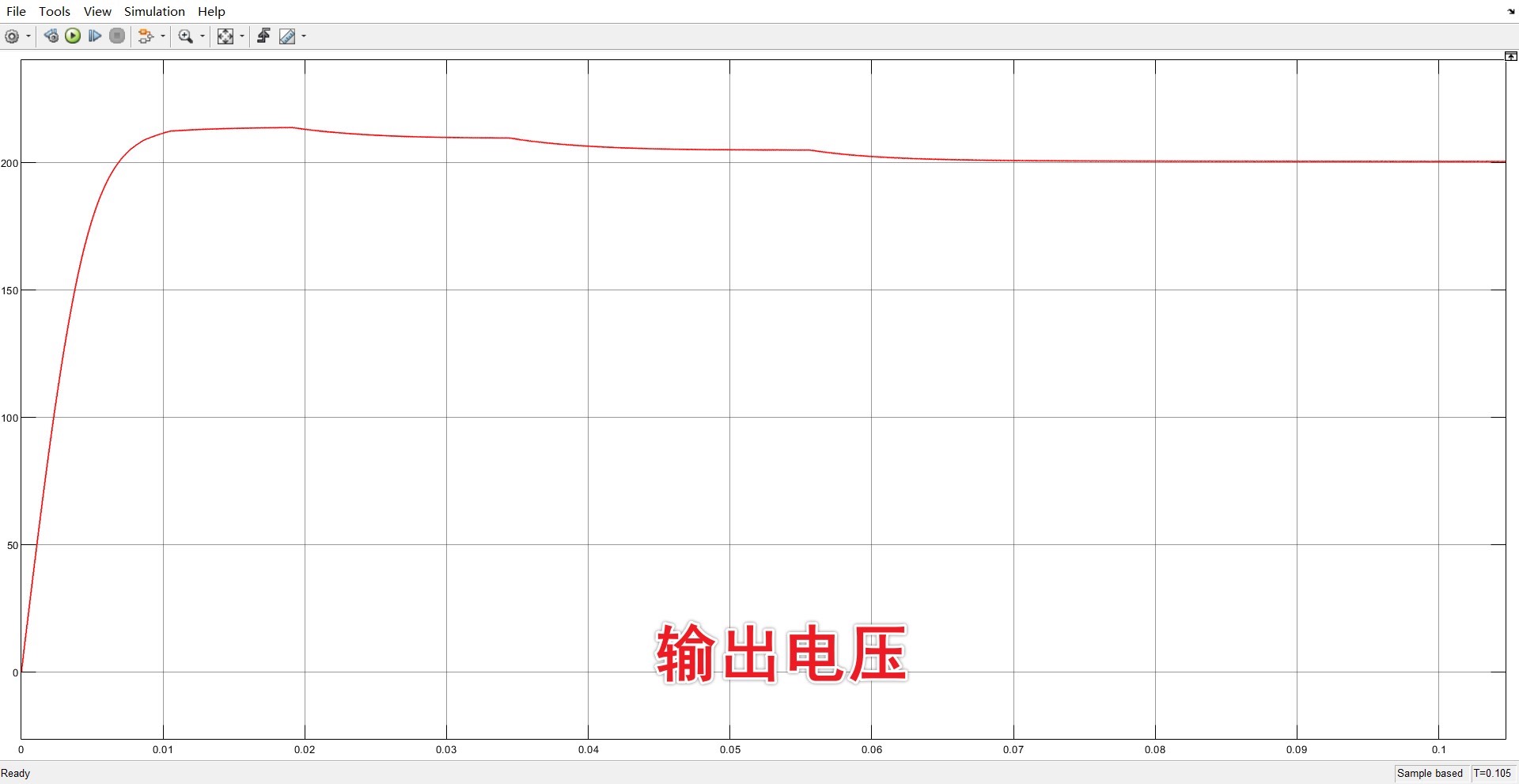

经过大约0.06s的暂态过程后，系统的输出电压能够达到给定的参考值。从示波器中可以看出，闭环系统的稳定性和暂态响应都表现良好。这得益于交错并联DAB模型的设计以及闭环控制策略的有效实施。

五、器件应力与滤波元件压力的优化

在大功率等级应用中，通过采用交错并联的形式，可以有效地减少器件的电流应力和滤波元件的压力。这是因为交错并联能够使电流在多个器件之间均匀分布，从而降低单个器件的电流应力；同时，它还能提高系统的功率密度和效率。

六、结论

本论文通过仿真研究，验证了基于双有源桥的交错并联模型在闭环控制中的有效性和优越性。该模型不仅具有较高的稳定性和暂态响应性能，而且能够有效地减少器件的电流应力和滤波元件的压力。这为电力电子系统中DC-DC转换器的设计提供了新的思路和方法。

七、参考文献

（此处将列出相关的参考文献，具体内容需根据实际研究背景和文献资料进行补充。）

八、仿真文件与后续工作

本论文附带了相关的仿真文件，供读者参考和学习。未来工作可以进一步研究不同参数对系统性能的影响，以及探索更多优化策略以提高系统的效率和稳定性。

注：以上内容仅为论文框架和部分内容概述，具体论文需根据实际研究内容和数据填充完善。
