引言

在计算机视觉和图像处理领域，Mat（Matrix）对象是最基础也是最重要的数据结构。无论是使用OpenCV、PIL、还是其他图像处理库，理解图像在计算机内存中的表示方式都是至关重要的。Mat对象不仅仅是一个简单的二维数组，它包含了复杂的内存管理机制、多维数据存储方案以及高效的数据访问方法。

本文将从基础概念开始，逐步深入到Mat对象的内部实现机制，探讨其数据结构设计、内存管理策略、核心操作方法，并通过实际的Python代码示例来演示这些概念的具体应用。通过本文的学习，读者将能够：

• 深入理解图像数据在内存中的组织方式
• 掌握Mat对象的核心概念和设计原理
• 学会高效地进行图像数据操作和处理
• 了解内存管理和性能优化的最佳实践
• 能够编写高质量的图像处理代码

基本概念

什么是Mat对象？

Mat（Matrix）对象是OpenCV库中用于存储和操作图像数据的核心数据结构。它是一个n维数组容器，专门设计用于高效处理图像、矩阵和其他多维数据。

主要特点：

• • 自动内存管理
• • 支持多种数据类型
• • 引用计数机制
• • ROI（感兴趣区域）支持

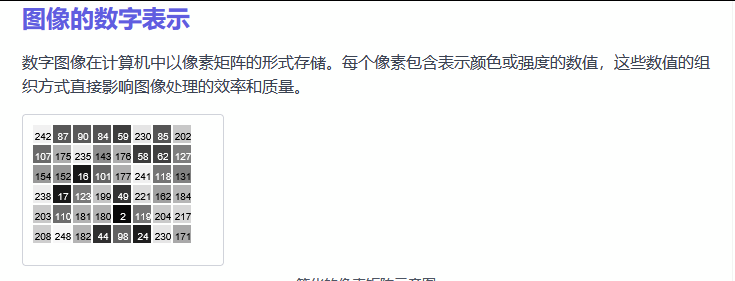

图像的数字表示

数字图像在计算机中以像素矩阵的形式存储。每个像素包含表示颜色或强度的数值，这些数值的组织方式直接影响图像处理的效率和质量。

简化的像素矩阵示意图

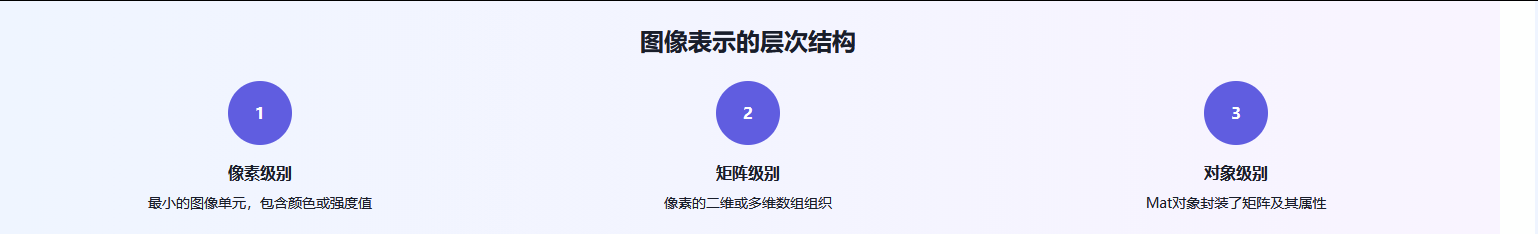

图像表示的层次结构

对象级别

Mat对象封装了矩阵及其属性

图像的基本属性

理解图像的基本属性是掌握Mat对象的前提。每个图像都有以下关键属性：

尺寸属性

• 宽度（Width）：图像的水平像素数
• 高度（Height）：图像的垂直像素数
• 深度（Depth）：每个像素的位数
• 通道数（Channels）：颜色分量的数量

数据属性

• 数据类型：CV_8U, CV_16S, CV_32F等
• 步长（Step）：行数据的字节数
• 连续性：数据在内存中是否连续
• ROI：感兴趣区域的定义

常见的图像类型

图像类型	通道数	数据类型	描述
灰度图像	1	CV_8UC1	单通道，0-255灰度值
BGR彩色图像	3	CV_8UC3	蓝绿红三通道
BGRA图像	4	CV_8UC4	包含透明度通道
浮点图像	1-4	CV_32FC1-4	高精度计算

Mat对象数据结构详解

Mat对象的内部结构经过精心设计，以实现高效的内存使用和快速的数据访问。理解这个结构对于编写高性能的图像处理代码至关重要。

Mat对象的核心组件

头部信息（Header）

• dims：矩阵的维数
• rows, cols：行数和列数
• type：数据类型和通道数
• flags：各种标志位
• step：每行的字节数数组

数据指针（Data Pointer）

• data：指向实际数据的指针
• datastart：数据起始位置
• dataend：数据结束位置
• datalimit：数据限制位置
• refcount：引用计数指针

内存布局可视化

Mat对象在内存中的典型布局结构

行主序存储

Mat对象采用行主序（Row-major）的方式存储数据，这意味着同一行的像素在内存中是连续存储的。

内存地址：[Row0][Row1][Row2]...

通道交错存储

对于多通道图像，各个通道的数据以交错的方式存储在一起，即BGRBGR...的模式。

像素格式：[B0G0R0][B1G1R1]...

对齐和填充

为了提高内存访问效率，Mat对象可能在行末添加填充字节，确保每行起始地址的对齐。

实际行长 = 有效数据 + 填充

数据类型系统

OpenCV定义了一套完整的数据类型系统，用于描述Mat对象中存储的数据格式。这个系统结合了数据的基本类型和通道数量。

基本数据类型

类型	位数	范围
CV_8U	8	0-255
CV_8S	8	-128-127
CV_16U	16	0-65535
CV_32F	32	浮点数

类型宏定义

CV_8UC1 = CV_8U + 单通道

CV_8UC3 = CV_8U + 三通道

CV_32FC1 = CV_32F + 单通道

CV_32FC3 = CV_32F + 三通道

内存管理机制

Mat对象采用了一套精巧的内存管理机制，包括引用计数、写时复制和自动内存释放等特性。这些机制确保了内存的高效利用和程序的稳定性。

引用计数机制

工作原理

每个Mat对象的数据块都有一个引用计数器，记录有多少个Mat对象指向同一块内存。当引用计数降为0时，内存会被自动释放。

引用计数的变化：

• • 创建新Mat时：count = 1
• • 赋值操作时：count++
• • 对象销毁时：count--
• • count = 0时：释放内存

示例图解

引用计数的动态变化过程

写时复制（COW）

当多个Mat对象共享同一数据块时，只有在其中一个对象试图修改数据时，才会创建数据的副本。这大大提高了内存效率。

优势：

• • 节省内存空间
• • 加快复制操作
• • 延迟资源分配
• • 提高程序性能

内存分配策略

Mat对象采用多种内存分配策略来优化性能，包括内存池、对齐分配和大页面支持等。

策略类型：

• • 默认分配器
• • 对齐内存分配
• • 自定义分配器
• • GPU内存管理

ROI和子矩阵管理

ROI概念

ROI（Region of Interest）允许在不复制数据的情况下，操作图像的一个矩形区域。这通过调整data指针和step值来实现。

子矩阵操作

子矩阵是ROI的一般化形式，可以表示原矩阵的任意维度子集。它们共享相同的数据存储，但有不同的头部信息。

应用场景：

• • 局部图像处理
• • 图像分块操作
• • 内存效率优化

Mat对象的核心操作

掌握Mat对象的核心操作是进行高效图像处理的关键。这些操作包括创建、访问、修改、转换等多个方面。

创建和初始化

构造函数方式

# 指定尺寸和类型

Mat(rows, cols, type)

# 指定尺寸、类型和初值

Mat(rows, cols, type, scalar)

# 从数据创建

Mat(rows, cols, type, data)

工厂函数方式

# 全零矩阵

Mat::zeros(rows, cols, type)

# 全一矩阵

Mat::ones(rows, cols, type)

# 单位矩阵

Mat::eye(rows, cols, type)

at()方法

最安全的像素访问方法，提供边界检查和类型安全。适用于调试和小规模数据访问。

img.at<uchar>(y, x)

ptr()方法

获取行指针的高效方法，适用于大量数据的连续访问，性能较at()方法更优。

img.ptr<uchar>(y)

迭代器访问

使用STL风格的迭代器进行数据访问，提供了良好的抽象和类型安全。

MatIterator<uchar>

数据访问方法性能比较

不同数据访问方法的相对性能（越低越好）

数据类型转换

Mat对象支持灵活的数据类型转换，包括深度转换、通道转换和格式转换等。正确理解和使用这些转换对于图像处理至关重要。

convertTo()方法

这是最常用的类型转换方法，可以改变数据类型并应用缩放和偏移。

src.convertTo(dst, type)

src.convertTo(dst, type, alpha)

src.convertTo(dst, type, alpha, beta)

通道操作

包括通道分离、合并、提取和重新排列等操作。

split(src, channels)

merge(channels, dst)

extractChannel(src, dst, coi)

实际应用案例

通过实际的应用案例来理解Mat对象的使用方法和最佳实践。这些案例涵盖了常见的图像处理任务和优化技巧。

1

图像滤波

使用Mat对象进行各种滤波操作，包括高斯滤波、双边滤波、中值滤波等，提升图像质量。

2

特征检测

利用Mat对象存储和处理特征点数据，实现角点检测、边缘检测和特征匹配等功能。

3

几何变换

使用变换矩阵对图像进行旋转、缩放、平移等几何变换，适用于图像配准和增强。

4

形态学操作

实现开运算、闭运算、腐蚀、膨胀等形态学操作，用于图像分割和噪声去除。

5

直方图分析

计算和分析图像直方图，实现直方图均衡化、背景减法和图像分割等功能。

6

机器学习

将Mat对象作为机器学习算法的输入，用于训练数据准备和模型推理过程。

性能优化最佳实践

内存优化

• • 避免不必要的数据复制
• • 合理使用ROI减少内存使用
• • 选择合适的数据类型
• • 及时释放大型临时对象
• • 使用clone()进行深拷贝

计算优化

• • 选择高效的数据访问方法
• • 利用OpenCV的并行处理
• • 避免频繁的类型转换
• • 使用原地操作减少临时变量
• • 考虑GPU加速的可能性

Python实际演示代码

以下是完整的Python代码示例，演示了Mat对象在OpenCV-Python中的各种用法和最佳实践。这些代码可以直接运行，帮助您理解前面讨论的概念。

# Mat对象深度解析 - Python演示代码

import cv2

import numpy as np

import matplotlib.pyplot as plt

import time

import sys

class MatAnalyzer:

    """Mat对象分析器 - 演示Mat对象的各种特性和操作"""

    def __init__(self):

        self.test_images = {}

        self.performance_results = {}

    def create_test_images(self):

        """创建各种类型的测试图像"""

        print("=== 创建测试图像 ===")

        # 1. 创建不同类型的Mat对象

        self.test_images['gray_zeros'] = np.zeros((480, 640), dtype=np.uint8)

        self.test_images['color_ones'] = np.ones((480, 640, 3), dtype=np.uint8) * 255

        self.test_images['float_matrix'] = np.random.random((300, 300)).astype(np.float32)

        # 2. 创建渐变图像

        gradient = np.zeros((256, 256), dtype=np.uint8)

        for i in range(256):

            gradient[:, i] = i

        self.test_images['gradient'] = gradient

        # 3. 创建彩色图像

        color_img = np.zeros((400, 400, 3), dtype=np.uint8)

        cv2.circle(color_img, (200, 200), 100, (255, 0, 0), -1)

        cv2.rectangle(color_img, (150, 150), (250, 250), (0, 255, 0), 3)

        self.test_images['shapes'] = color_img

        print(f"创建了 {len(self.test_images)} 个测试图像")

    def analyze_mat_properties(self, img, name):

        """分析Mat对象的属性"""

        print(f"\n=== {name} 图像属性分析 ===")

        print(f"形状: {img.shape}")

        print(f"数据类型: {img.dtype}")

        print(f"维度: {img.ndim}")

        print(f"元素总数: {img.size}")

        print(f"内存大小: {img.nbytes} 字节")

        print(f"是否连续: {img.flags['C_CONTIGUOUS']}")

        print(f"步长: {img.strides}")

        if len(img.shape) == 3:

            print(f"通道数: {img.shape[2]}")

            # 分析每个通道

            for i in range(img.shape[2]):

                channel = img[:, :, i]

                print(f"通道 {i}: min={channel.min()}, max={channel.max()}, mean={channel.mean():.2f}")

    def demonstrate_memory_management(self):

        """演示内存管理机制"""

        print("\n=== 内存管理演示 ===")

        # 1. 浅拷贝 vs 深拷贝

        original = np.random.randint(0, 256, (100, 100), dtype=np.uint8)

        # 浅拷贝（视图）

        shallow_copy = original

        print(f"浅拷贝共享内存: {np.shares_memory(original, shallow_copy)}")

        # 深拷贝

        deep_copy = original.copy()

        print(f"深拷贝共享内存: {np.shares_memory(original, deep_copy)}")

        # 2. ROI演示

        roi = original[20:80, 20:80]

        print(f"ROI共享内存: {np.shares_memory(original, roi)}")

        print(f"ROI形状: {roi.shape}")

        # 修改ROI影响原图

        roi_copy = roi.copy()

        roi[:] = 255

        print("ROI修改后原图也被修改（共享内存）")

    def compare_access_methods(self):

        """比较不同的数据访问方法的性能"""

        print("\n=== 数据访问方法性能比较 ===")

        img = np.random.randint(0, 256, (1000, 1000), dtype=np.uint8)

        iterations = 1000

        # 方法1: 直接索引

        start_time = time.time()

        for _ in range(iterations):

            y, x = np.random.randint(0, 1000, 2)

            pixel = img[y, x]

        direct_time = time.time() - start_time

        # 方法2: item()方法

        start_time = time.time()

        for _ in range(iterations):

            y, x = np.random.randint(0, 1000, 2)

            pixel = img.item(y, x)

        item_time = time.time() - start_time

        # 方法3: 批量访问

        coords = np.random.randint(0, 1000, (iterations, 2))

        start_time = time.time()

        pixels = img[coords[:, 0], coords[:, 1]]

        batch_time = time.time() - start_time

        self.performance_results = {

            'direct_indexing': direct_time,

            'item_method': item_time,

            'batch_access': batch_time

        }

        print(f"直接索引: {direct_time:.4f}s")

        print(f"item()方法: {item_time:.4f}s")

        print(f"批量访问: {batch_time:.4f}s")

    def demonstrate_data_types(self):

        """演示不同数据类型的转换和影响"""

        print("\n=== 数据类型转换演示 ===")

        # 创建测试图像

        img_uint8 = np.random.randint(0, 256, (100, 100), dtype=np.uint8)

        # 转换为不同类型

        img_float32 = img_uint8.astype(np.float32) / 255.0

        img_float64 = img_uint8.astype(np.float64)

        img_int16 = img_uint8.astype(np.int16)

        types_info = [

            ('uint8', img_uint8),

            ('float32', img_float32),

            ('float64', img_float64),

            ('int16', img_int16)

        ]

        for name, img in types_info:

            print(f"{name}: dtype={img.dtype}, size={img.nbytes}bytes, range=[{img.min():.3f}, {img.max():.3f}]")

    def demonstrate_image_operations(self):

        """演示常用的图像操作"""

        print("\n=== 图像操作演示 ===")

        img = self.test_images['shapes']

        # 1. 颜色空间转换

        gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

        hsv = cv2.cvtColor(img, cv2.COLOR_BGR2HSV)

        print(f"原图: {img.shape}, 灰度图: {gray.shape}, HSV: {hsv.shape}")

        # 2. 通道分离和合并

        b, g, r = cv2.split(img)

        print(f"分离通道: B{b.shape}, G{g.shape}, R{r.shape}")

        merged = cv2.merge([b, g, r])

        print(f"合并后: {merged.shape}, 是否相等: {np.array_equal(img, merged)}")

        # 3. 几何变换

        height, width = img.shape[:2]

        center = (width // 2, height // 2)

        rotation_matrix = cv2.getRotationMatrix2D(center, 45, 1.0)

        rotated = cv2.warpAffine(img, rotation_matrix, (width, height))

        print(f"旋转后图像形状: {rotated.shape}")

        # 4. 滤波操作

        blurred = cv2.GaussianBlur(img, (15, 15), 0)

        edges = cv2.Canny(gray, 50, 150)

        print(f"模糊图像: {blurred.shape}, 边缘图像: {edges.shape}")

        # 保存结果供分析

        self.test_images.update({

            'gray': gray,

            'hsv': hsv,

            'rotated': rotated,

            'blurred': blurred,

            'edges': edges

        })

    def benchmark_operations(self):

        """测试各种操作的性能"""

        print("\n=== 性能基准测试 ===")

        img = np.random.randint(0, 256, (1024, 1024, 3), dtype=np.uint8)

        operations = {}

        # 测试复制操作

        start = time.time()

        _ = img.copy()

        operations['copy'] = time.time() - start

        # 测试类型转换

        start = time.time()

        _ = img.astype(np.float32)

        operations['type_conversion'] = time.time() - start

        # 测试颜色转换

        start = time.time()

        _ = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

        operations['color_conversion'] = time.time() - start

        # 测试高斯模糊

        start = time.time()

        _ = cv2.GaussianBlur(img, (15, 15), 0)

        operations['gaussian_blur'] = time.time() - start

        for op, duration in operations.items():

            print(f"{op}: {duration:.4f}s")

    def run_all_demonstrations(self):

        """运行所有演示"""

        print("Mat对象深度解析 - Python演示开始")

        print("=" * 50)

        # 创建测试图像

        self.create_test_images()

        # 分析每个图像的属性

        for name, img in self.test_images.items():

            self.analyze_mat_properties(img, name)

        # 演示内存管理

        self.demonstrate_memory_management()

        # 比较访问方法

        self.compare_access_methods()

        # 演示数据类型

        self.demonstrate_data_types()

        # 演示图像操作

        self.demonstrate_image_operations()

        # 性能测试

        self.benchmark_operations()

        print("\n" + "=" * 50)

        print("Mat对象深度解析演示完成！")

# 主程序入口

if __name__ == "__main__":

    # 检查OpenCV版本

    print(f"OpenCV版本: {cv2.__version__}")

    print(f"NumPy版本: {np.__version__}")

    print(f"Python版本: {sys.version}")

    # 创建分析器并运行演示

    analyzer = MatAnalyzer()

    analyzer.run_all_demonstrations()

    # 额外的实用函数演示

    print("\n=== 实用技巧演示 ===")

    # 1. 快速创建特殊图像

    checkerboard = np.zeros((200, 200), dtype=np.uint8)

    checkerboard[0::20, 0::20] = 255

    checkerboard[10::20, 10::20] = 255

    print(f"棋盘图创建: {checkerboard.shape}")

    # 2. 图像信息快速查看

    def quick_image_info(img, name="Image"):

        info = {

            'name': name,

            'shape': img.shape,

            'dtype': img.dtype,

            'min': img.min(),

            'max': img.max(),

            'mean': img.mean(),

            'memory_mb': img.nbytes / (1024 * 1024)

        }

        return info

    # 测试快速信息函数

    test_img = analyzer.test_images['shapes']

    info = quick_image_info(test_img, "测试图像")

    print(f"快速信息: {info}")

    print("\n程序运行完成！")

总结

通过本文的深入分析，我们全面了解了图像数据结构中Mat对象的核心概念、设计原理和实际应用。Mat对象作为计算机视觉和图像处理的基础数据结构，其精巧的设计和高效的实现为现代图像处理算法提供了强大的支撑。

关键收获

• • 深入理解了Mat对象的内部结构和设计原理
• • 掌握了高效的内存管理和数据访问方法
• • 学会了性能优化和最佳实践技巧
• • 通过实际代码加深了理论理解

实践建议

• • 根据实际需求选择合适的数据类型
• • 合理利用ROI和引用计数机制
• • 注意内存使用和性能优化
• • 持续学习新的图像处理技术

掌握Mat对象不仅是学习OpenCV的基础，更是深入理解计算机视觉算法的重要一步。希望本文能够帮助读者在图像处理的道路上更进一步，编写出更高效、更稳定的图像处理应用。
