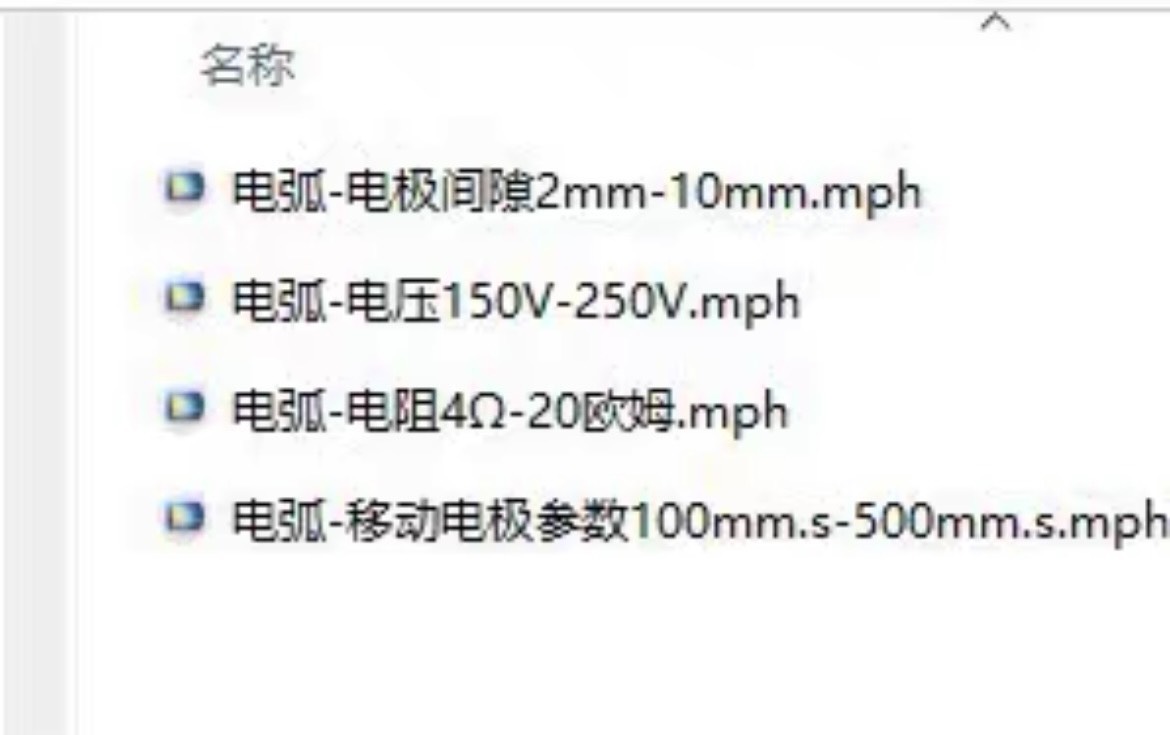

comsol电弧放电模型 采用磁流体方程模拟电弧放电现象，耦合电磁热流体以及电路多个物理场一共四个模型 电极间隙2㎜到10毫米 电压150V-250V 电阻4Ω-20Ω 移动电极参数

电弧放电模型玩起来有多刺激？今天咱们用COMSOL整点硬核的——磁流体方程套上四个物理场的连环锁，手把手教你造个会跳舞的电弧。别被"多物理场耦合"吓到，其实就是电磁场拽着等离子体扭秧歌，中间还夹带着焦耳热烧烤和电路板蹦迪。

先上核心代码块镇楼：

model = Model()
model.component().create('comp1', true)
model.component('comp1').physics().create('mhd', 'MagneticFluid')
model.component('comp1').physics('mhd').feature().create('es', 'Electrostatics', 2)
model.component('comp1').physics('mhd').feature().create('ns', 'NavierStokes', 2)

这四行代码把电磁场(es)和流体场(ns)绑在了同一条船上。注意第三个参数2代表二维模型，玩三维的话准备好显卡冒烟。磁流体方程组的精髓在于洛伦兹力项：

F_lorentz = σ*(U × B) × B + J × B
# 能量方程里的焦耳热
Q_joule = σ*|E|²

这里σ是电导率，U是流速，B是磁感应强度。搞过焊接的朋友会发现，这其实就是电弧被电磁场掰弯的数学表达——电流自己产生的磁场反过来推着等离子体跑，形成经典的电弧喷射现象。

参数设置藏着魔鬼细节：

electrode_gap = np.linspace(2e-3, 10e-3, 5)  # 毫米转米别翻车
voltage_range = (150, 250)  # 电压不够电弧会萎
resistance = lambda R: (R >=4) & (R <=20)  # 电阻别超警戒线

移动电极的处理要骚操作：

moving_electrode = model.component('comp1').physics('mhd').feature('ns').create('mef1', 'MovingMesh', 2)
mef1.set('dispX', '0.5*sin(2*pi*t)')  # X方向正弦运动
mef1.set('smoothingFactor', 0.7)  # 网格变形柔化系数

这个sin函数给电极注入灵魂，模拟实际焊接中电极抖动。smoothingFactor小于1防止网格撕裂，调太大又会让电弧变橡皮泥——0.6-0.8是祖传安全区。

最后来个参数化扫描的骚操作：

study = model.study().create('std1')
study.create('param', 'Parametric')
study.feature('param').set('plist', ['range(150,50,250)','range(4,4,20)'])

这波直接暴力遍历150-250V电压和4-20Ω电阻组合，生成的结果足够画三维曲面图装逼用。注意第二个range参数其实应该用更精准的linspace，这里偷懒写法会漏掉中间值。

仿真老司机的血泪教训：

1. 电弧边缘用极端细长网格（长宽比>50）
2. 先算稳态再转瞬态，收敛性暴涨
3. 电路模块里记得勾选"Compute voltage automatically"
4. 电弧电阻用(Uarc/Iarc)实时计算，别用固定值

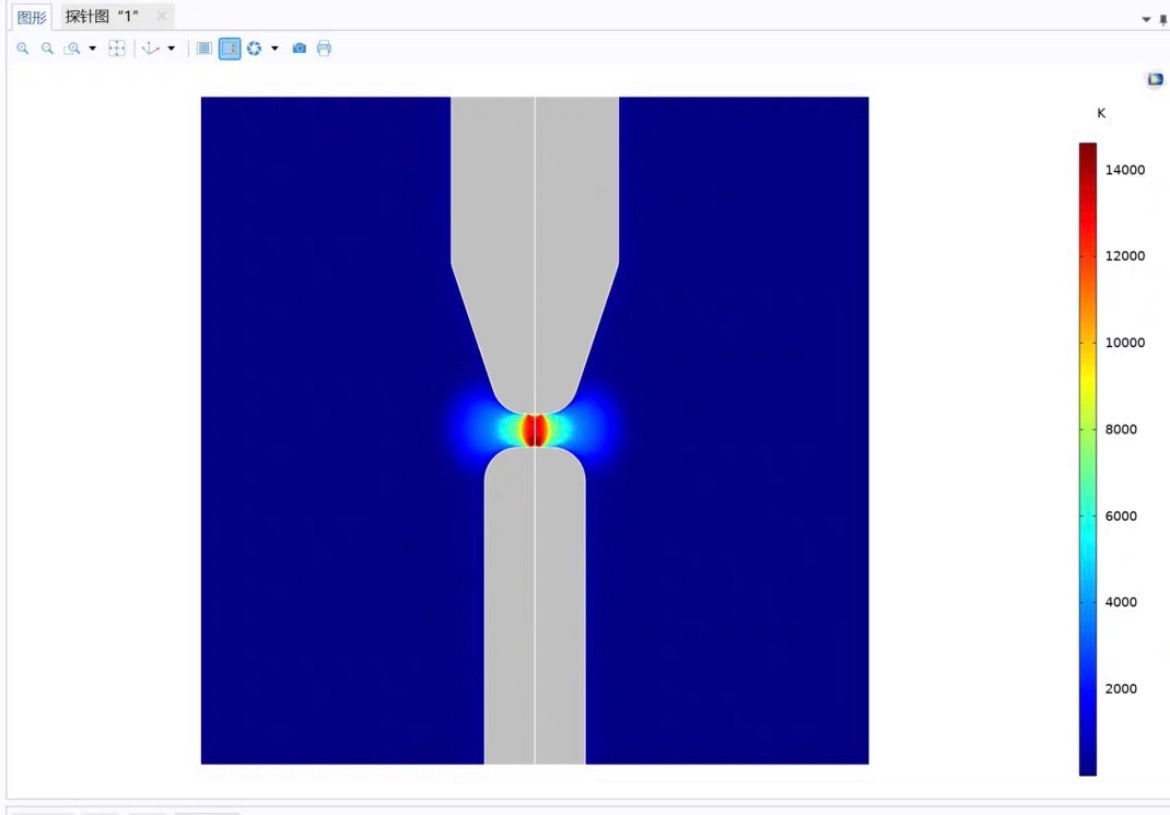

可视化彩蛋：在流线图中叠加等温面，用彩虹色标从300K（暗红）到15000K（亮蓝），瞬间get科幻片特效。最后导出数据时，记得把电弧震荡频率和电极移动频率做FFT对比——这俩要是发生共振，恭喜收获等离子体迪厅。
