一.项目介绍

在学术论文、教材、科研报告等文档中，数学公式通常以图片形式存在，而解析这些公式并转换为 LaTeX 代码是一个具有挑战性的任务。传统 OCR 方法对于数学符号识别存在诸多挑战。本项目旨在利用 Qwen2-VL 这一强大的多模态大模型，在 BitaHub 平台上针对 LaTeX OCR 任务进行微调训练。该任务的目标是使模型能够精准识别数学公式，并将其转换为可编辑的 LaTeX 代码，从而提升数学、科研、教育等领域的公式解析和编辑效率。

二.创建Bitahub项目

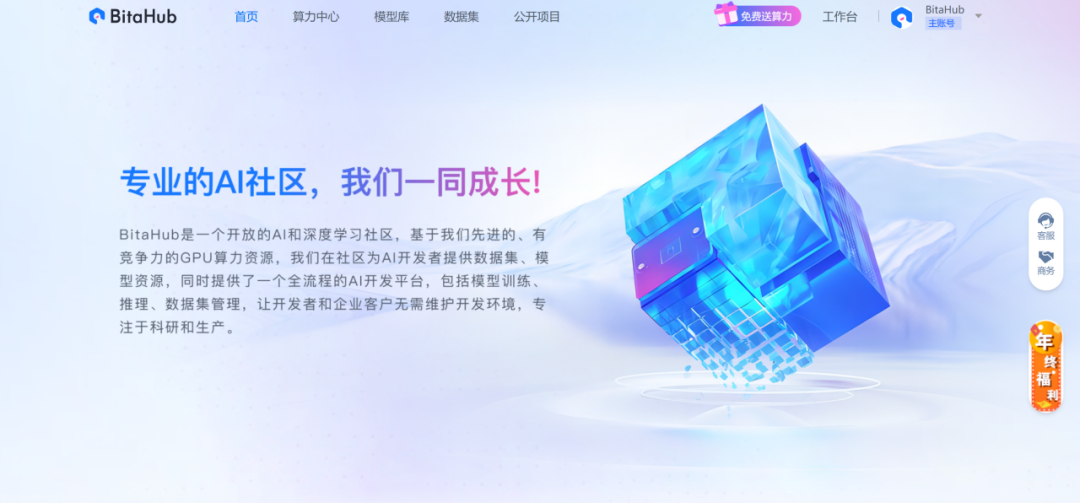

1.进入BitaHub官网，完成注册后点击右上角进入工作台。

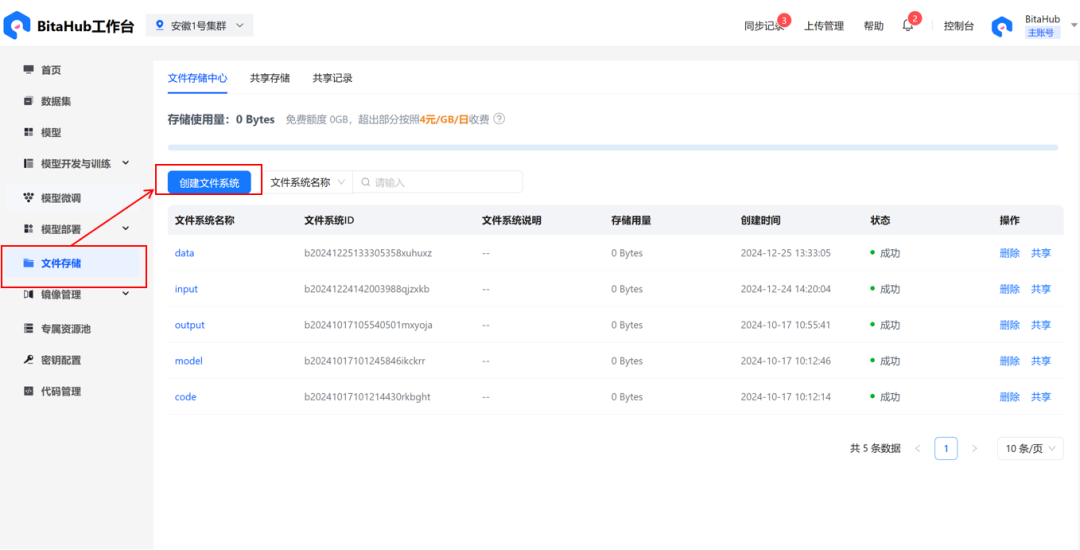

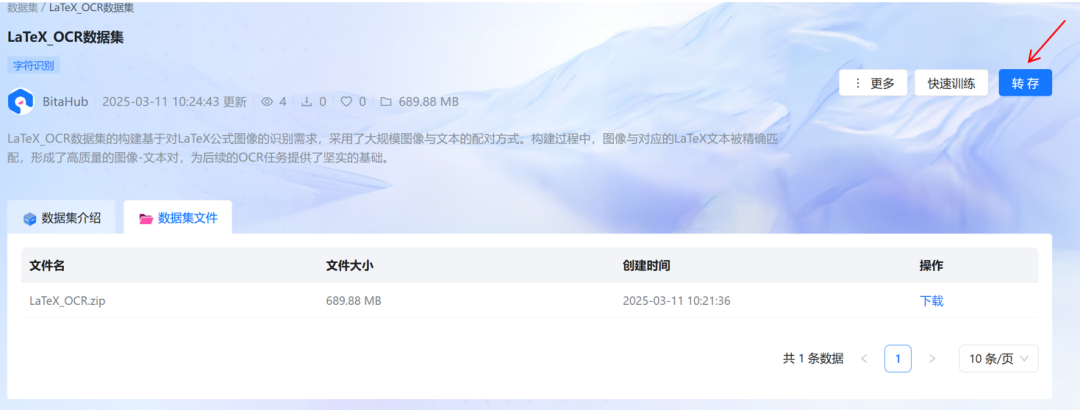

2.在文件存储中创建文件系统。可以在BitaHub主页下载此次训练所需要数据集，并将其存入刚刚创建的文件系统当中。这里给出模型的下载地址：https://hf-mirror.com/Qwen/Qwen2-VL-2B-Instruct（可先将模型下载至本地，再上传至文件系统）

3.在「模型开发和训练」中，创建新的开发环境。

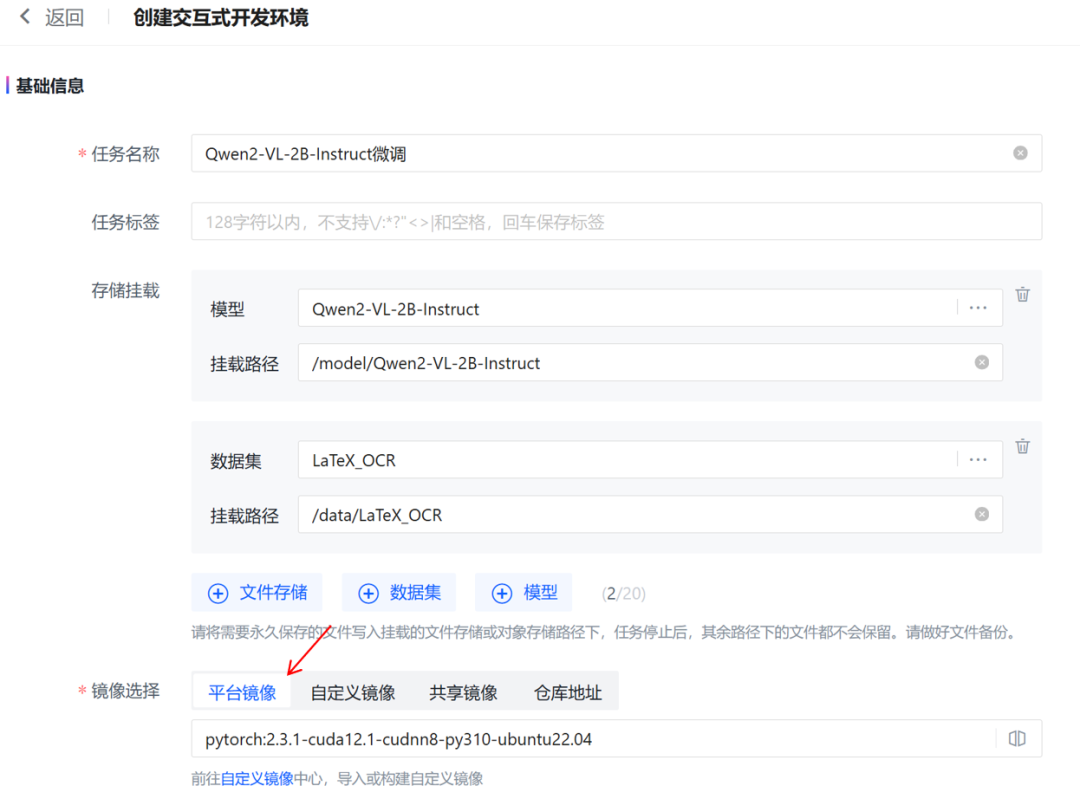

• 在「存储挂载」中添加模型和数据集；选择平台镜像。

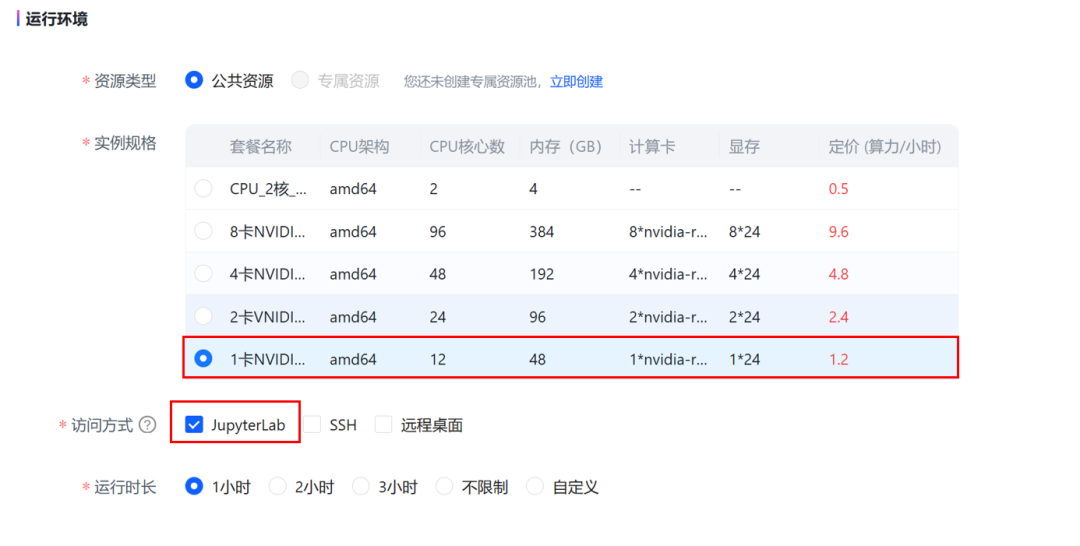

• 选择 JupyterLab访问方式，单卡4090GPU套餐。

三.项目步骤详解

1. 环境准备

首先，项目需要安装一些必要的 Python 库，包括 unsloth、torch、transformers等。这些库用于模型的加载、微调、训练和推理。

pip install unslothpip install --upgrade torch torchvision --index-url https://download.pytorch.org/whl/cu118pip install --upgrade 'optree>=0.13.0'pip install --upgrade transformers

2. 加载预训练模型

项目使用了 Qwen2-VL-2B-Instruct 模型，Qwen2-VL系列是基于Qwen-VL框架的大规模视觉语言模型，能够动态处理不同分辨率的图像和视频，支持多语言理解和设备操作。模型通过 unsloth 库加载，并启用了 4-bit 量化以节省显存。

from unsloth import FastVisionModelimport torch
# 本地模型文件夹的路径，需要根据实际情况修改local_model_path = "/model/Qwen2-VL-2B-Instruct"
model, tokenizer = FastVisionModel.from_pretrained(    local_model_path,    load_in_4bit = True,     use_gradient_checkpointing = "unsloth")

3. 模型微调配置

为了微调模型，项目使用了 LoRA（Low-Rank Adaptation） 技术，这是一种高效的微调方法，可以在不改变原始模型参数的情况下，通过添加少量参数来适应新任务。

• model = FastVisionModel.get_peft_model(    model,    finetune_vision_layers     = True,    finetune_language_layers   = True,    finetune_attention_modules = True,    finetune_mlp_modules       = True,    r = 16,              lora_alpha = 16,      lora_dropout = 0,    bias = "none",    random_state = 3407,    use_rslora = False,      loftq_config = None, )

4. 数据准备

项目使用了 LaTeX_OCR 数据集，该数据集包含了图像和对应的 LaTeX 公式。数据集通过 datasets 库加载，并将其转换为模型训练所需的格式。

from datasets import load_dataset
# 加载数据集dataset = load_dataset("./data/LaTeX_OCR", split="train")

通过索引可以访问数据集中的具体样本。每个样本包含两个字段：image（图像）和 text（对应的 LaTeX 公式）。

dataset[2]["image"]

dataset[2]["text"]

'H ^ { \\prime } = \\beta N \\int d \\lambda \\biggl \\{ \\frac { 1 } { 2 \\beta ^ { 2 } N ^ { 2 } } \\partial _ { \\lambda } \\zeta ^ { \\dagger } \\partial _ { \\lambda } \\zeta + V ( \\lambda ) \\zeta ^ { \\dagger } \\zeta \\biggr \\} \\ .'

将原始数据集中的每个样本转换为模型训练所需的对话格式。以便模型能够理解输入（图像和指令）并生成输出（LaTeX 公式）。

instruction = "Write the LaTeX representation for this image."
def convert_to_conversation(sample):    conversation = [        { "role": "user",          "content" : [            {"type" : "text",  "text"  : instruction},            {"type" : "image", "image" : sample["image"]} ]        },        { "role" : "assistant",          "content" : [            {"type" : "text",  "text"  : sample["text"]} ]        },    ]    return { "messages" : conversation }pass

converted_dataset = [convert_to_conversation(sample) for sample in dataset]converted_dataset[0]

{'messages': [{'role': 'user',   'content': [{'type': 'text',     'text': 'Write the LaTeX representation for this image.'},    {'type': 'image',     'image': <PIL.PngImagePlugin.PngImageFile image mode=RGB size=160x40>}]},  {'role': 'assistant',   'content': [{'type': 'text',     'text': '{ \\frac { N } { M } } \\in { \\bf Z } , { \\frac { M } { P } } \\in { \\bf Z } , { \\frac { P } { Q } } \\in { \\bf Z }'}]}]}

5. 模型训练

项目使用了 SFTTrainer 来进行模型训练。训练过程中，模型会根据输入的图像和对应的 LaTeX 公式进行微调。

from unsloth import is_bf16_supportedfrom unsloth.trainer import UnslothVisionDataCollatorfrom trl import SFTTrainer, SFTConfig
FastVisionModel.for_training(model)
trainer = SFTTrainer(    model = model,    tokenizer = tokenizer,    data_collator = UnslothVisionDataCollator(model, tokenizer),     train_dataset = converted_dataset,    args = SFTConfig(        per_device_train_batch_size = 2,        gradient_accumulation_steps = 4,        warmup_steps = 5,        max_steps = 30,        learning_rate = 2e-4,        fp16 = not is_bf16_supported(),        bf16 = is_bf16_supported(),        logging_steps = 1,        optim = "adamw_8bit",        weight_decay = 0.01,        lr_scheduler_type = "linear",        seed = 3407,        output_dir = "outputs",        report_to = "none",
        remove_unused_columns = False,        dataset_text_field = "",        dataset_kwargs = {"skip_prepare_dataset": True},        dataset_num_proc = 4,        max_seq_length = 2048,    ),)

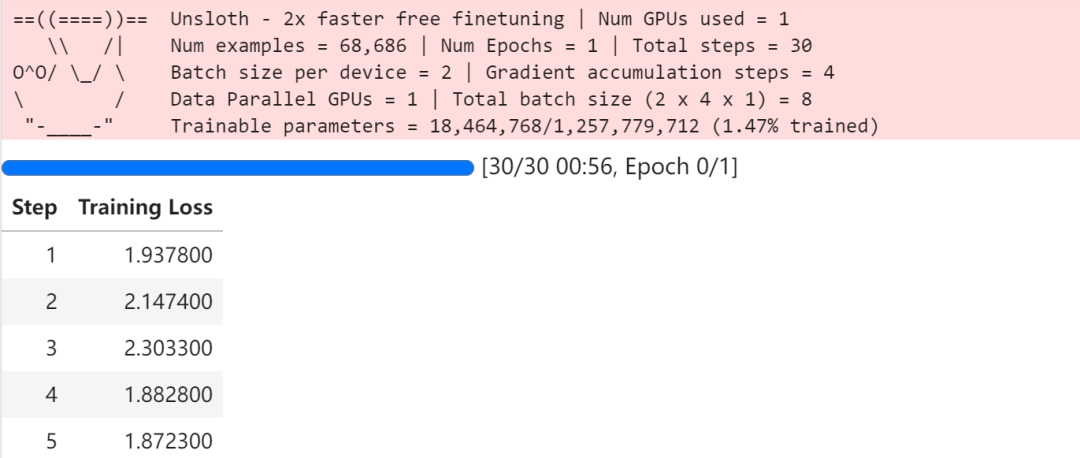

trainer_stats = trainer.train()

6. 模型推理

训练完成后，模型可以用于推理。项目提供了一个简单的推理示例，输入一张图像，模型会生成对应的 LaTeX 公式。

FastVisionModel.for_inference(model)
image = dataset[2]["image"]instruction = "Write the LaTeX representation for this image."
messages = [    {"role": "user", "content": [        {"type": "image"},        {"type": "text", "text": instruction}    ]}]input_text = tokenizer.apply_chat_template(messages, add_generation_prompt = True)inputs = tokenizer(    image,    input_text,    add_special_tokens = False,    return_tensors = "pt",).to("cuda")
from transformers import TextStreamertext_streamer = TextStreamer(tokenizer, skip_prompt = True)_ = model.generate(**inputs, streamer = text_streamer, max_new_tokens = 128,                   use_cache = True, temperature = 1.5, min_p = 0.1)

四.总结

该项目展示了如何使用 Qwen2-VL-2B-Instruct 模型进行视觉语言任务的微调，特别是图像到 LaTeX 公式的转换。通过使用 Unsloth 库和 LoRA 技术，项目实现了高效的模型微调和推理，适合学术研究和实际应用。
