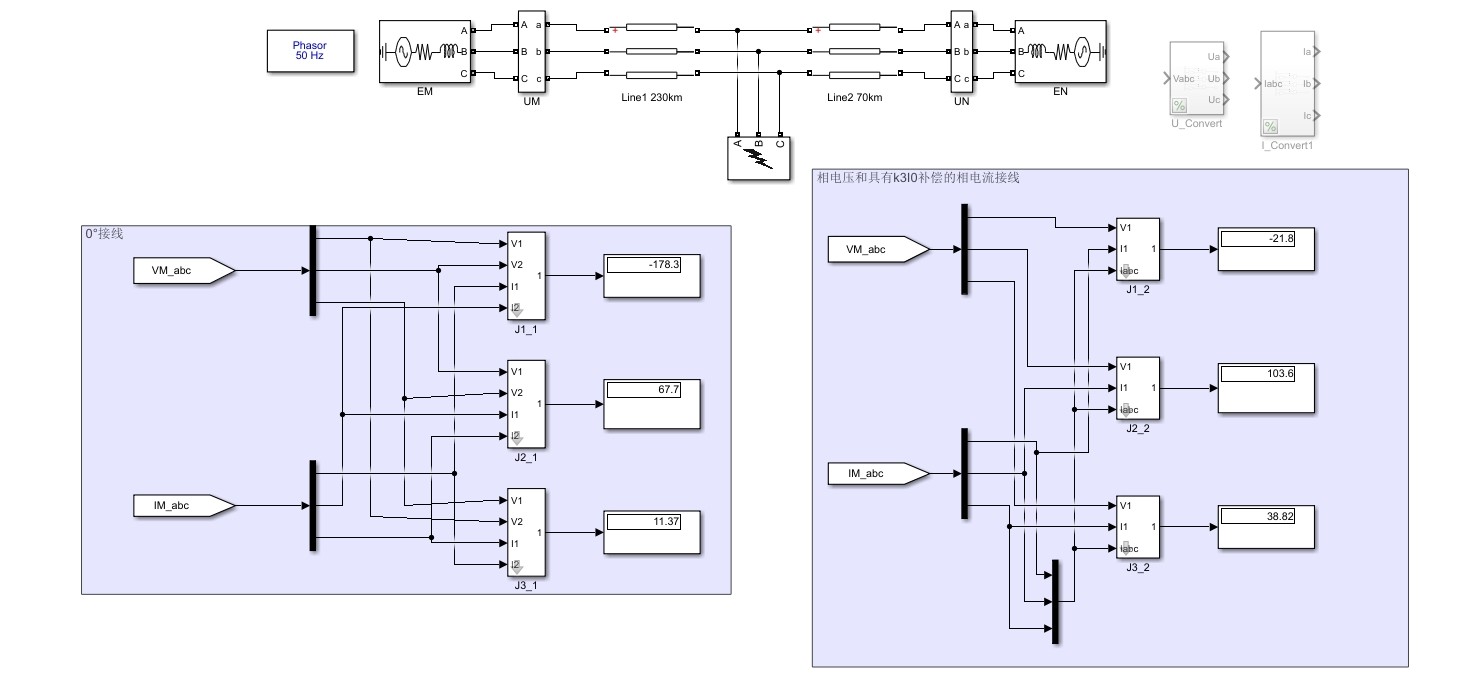

1.电力系统输电线路距离保护的建模与仿真matlab/simulink仿真模型 2.方向阻抗继电器 （1）“0度接线”方向阻抗继电器的构造 （2）“相电压和具有K3I0补偿的相电流接线”的方向阻抗继电器模块的构造

在电力系统中，输电线路距离保护对于保障电力稳定传输至关重要。今天咱就来聊聊基于Matlab/Simulink的输电线路距离保护建模与仿真，重点探讨方向阻抗继电器。

方向阻抗继电器概述

方向阻抗继电器是距离保护中的关键元件，它能根据测量到的阻抗值和方向来判断故障是否在保护范围内。

“0度接线”方向阻抗继电器的构造

理论基础

“0度接线”方式下，继电器接入的电压和电流之间相位差为0度。在这种接线方式中，测量阻抗能更直观地反映故障点到保护安装处的距离。

代码实现（Matlab伪代码示例）

% 假设已经获取到测量电压U和测量电流I
U = getMeasuredVoltage();
I = getMeasuredCurrent();
Z_measured = U / I; % 计算测量阻抗

% 设置继电器的动作特性参数
Z_set = 10; % 整定阻抗，这里假设为10Ω
angle_set = 0; % 0度接线，所以设定角度为0度

% 判断是否动作
if abs(Z_measured) <= Z_set && angle(Z_measured) == angle_set
    relay_status = '动作';
else
    relay_status = '不动作';
end

代码分析

这段代码首先获取测量电压和电流，通过简单除法计算出测量阻抗。然后设定了继电器的整定阻抗和动作角度（0度）。最后根据测量阻抗的幅值和相位与整定参数比较，判断继电器是否动作。

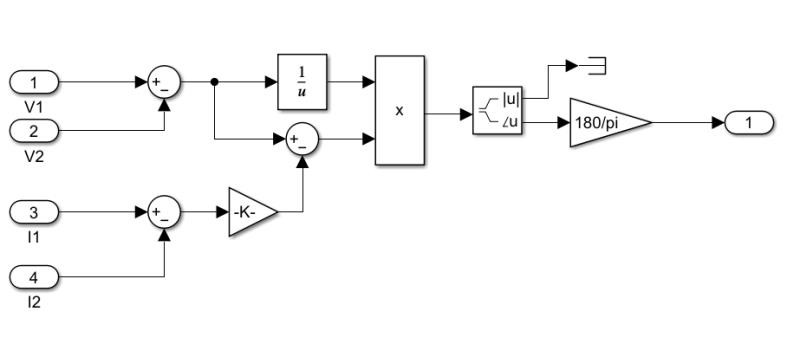

“相电压和具有K3I0补偿的相电流接线”的方向阻抗继电器模块的构造

理论基础

在大电流接地系统中，为了准确测量故障距离，需要考虑零序电流的影响。采用相电压和具有K3I0补偿的相电流接线方式，可以更有效地消除零序电流对测量阻抗的影响，提高保护的灵敏度和可靠性。

代码实现（Matlab伪代码示例）

% 获取相电压Uph，相电流Iph和零序电流I0
Uph = getPhaseVoltage();
Iph = getPhaseCurrent();
I0 = getZeroSequenceCurrent();

K = 0.6; % 补偿系数，这里假设为0.6
I_compensated = Iph + K * 3 * I0; % 计算补偿后的电流
Z_measured = Uph / I_compensated; % 计算测量阻抗

% 设置继电器动作特性参数
Z_set = 15; % 整定阻抗，这里假设为15Ω
angle_set = 30; % 设定动作角度，这里假设为30度

% 判断是否动作
if abs(Z_measured) <= Z_set && angle(Z_measured) == angle_set
    relay_status = '动作';
else
    relay_status = '不动作';
end

代码分析

这段代码先获取相电压、相电流和零序电流，通过补偿系数K对零序电流进行处理，得到补偿后的电流。再用相电压除以补偿后的电流算出测量阻抗。同样设定好整定阻抗和动作角度，依据测量阻抗与整定参数的比较结果判断继电器是否动作。

在Matlab/Simulink中搭建完整的输电线路距离保护仿真模型时，上述方向阻抗继电器模块就像一个个“智能卫士”，精确判断故障位置，为电力系统安全稳定运行保驾护航。通过对不同接线方式的方向阻抗继电器深入研究和实践，我们能更好地优化电力系统保护方案。
