解析完全公平调度器的核心机制——如何通过延迟跟踪保证响应性，通过动态周期平衡公平与效率

Linux 2.6.23内核引入的完全公平调度器（CFS），彻底改变了传统Linux调度器的设计思路。“进程管理和调度”明确指出：CFS的核心目标是“模拟理想的公平调度”，而实现这一目标的关键技术包括延迟跟踪（确保进程响应性）和调度周期动态调整（平衡公平性与系统开销）。“完全公平调度类”的核心知识，详细拆解CFS的延迟跟踪机制（如何量化进程等待延迟）、调度周期的计算逻辑（如何根据进程数动态调整），并补充代码示例与实践验证方法，帮助读者理解CFS如何在“保证公平”与“降低延迟”之间找到平衡。

一、CFS延迟跟踪：从“理想公平”到“实际延迟控制”

CFS的设计灵感源于“理想CPU”模型——在理想情况下，N个进程可并行执行，每个进程获得1/N的CPU时间。但实际硬件中，CPU是串行调度的，这会导致进程产生“等待延迟”（从就绪到执行的时间差）。CFS通过延迟跟踪机制量化并控制这种延迟，核心是两个关键概念：调度延迟（sched_latency）和粒度（granularity）。

1. 延迟跟踪的核心参数

“延迟跟踪”，CFS通过三个核心参数定义延迟控制目标，这些参数可通过/proc/sys/kernel/接口配置，默认值适用于大多数场景：

参数名与默认值（2.6.24内核）

• sysctl_sched_latency
  默认值：20ms（20,000,000ns）
  作用：保证所有可运行进程至少运行一次的最大时间间隔
  配置路径：/proc/sys/kernel/sched_latency_ns

• sysctl_sched_min_granularity
  默认值：4ms（4,000,000ns）
  作用：进程最小运行时间粒度，避免进程切换过于频繁导致开销激增
  配置路径：/proc/sys/kernel/sched_min_granularity_ns

• sysctl_sched_wakeup_granularity
  默认值：4ms（4,000,000ns）
  作用：唤醒抢占粒度，新唤醒进程需等待当前进程运行至少该时间后才能抢占
  配置路径：/proc/sys/kernel/sched_wakeup_granularity_ns

参数设计逻辑：sched_latency是“公平性目标”——确保每个进程在该周期内都能得到CPU；min_granularity是“效率底线”——防止进程切换过于频繁（切换一次开销约1-2μs，若粒度过小，切换开销占比会超过实际工作时间）；wakeup_granularity是“响应性保障”——避免新唤醒的交互式进程（如键盘输入）被长时间阻塞。

2. 延迟跟踪的实现：虚拟运行时间（vruntime）

CFS不使用传统的“时间片”，而是通过虚拟运行时间（vruntime）跟踪进程的“不公平程度”，进而实现延迟控制。vruntime的核心逻辑是：

• 进程优先级越高（nice值越小），vruntime增长越慢——确保高优先级进程能更频繁地被调度，降低等待延迟；
• 进程等待时间越长（睡眠后唤醒），其vruntime与队列最小vruntime的差值越大——确保长时间等待的进程优先被调度，避免延迟累积。

// __update_curr函数，简化版vruntime计算逻辑
static inline void __update_curr(struct cfs_rq *cfs_rq, struct sched_entity *curr, unsigned long delta_exec) {
    unsigned long delta_exec_weighted;
    u64 vruntime;

    // 1. 累加进程实际运行时间（物理时间）
    curr->sum_exec_runtime += delta_exec;

    // 2. 计算加权运行时间（虚拟时间）：优先级越高，权重越大，虚拟时间增长越慢
    // calc_delta_fair: 根据进程权重调整时间
    if (curr->load.weight != NICE_0_LOAD) {
        delta_exec_weighted = calc_delta_fair(delta_exec, &curr->load);
    } else {
        delta_exec_weighted = delta_exec; // nice=0时，虚拟时间=物理时间
    }

    // 3. 更新进程的虚拟运行时间
    curr->vruntime += delta_exec_weighted;

    // 4. 更新队列最小vruntime（用于计算进程的不公平程度）
    cfs_rq->min_vruntime = max_vruntime(cfs_rq->min_vruntime, curr->vruntime);
}

通过一个例子解释vruntime的延迟跟踪效果：若系统中有2个进程（A：nice=0，权重1024；B：nice=10，权重335），A的vruntime增长速度是B的1024/335≈3倍。当A运行3ms时，其vruntime增加3ms，而B运行3ms时vruntime仅增加1ms——这意味着B的“不公平程度”更低，后续会优先被调度，间接控制了B的等待延迟。

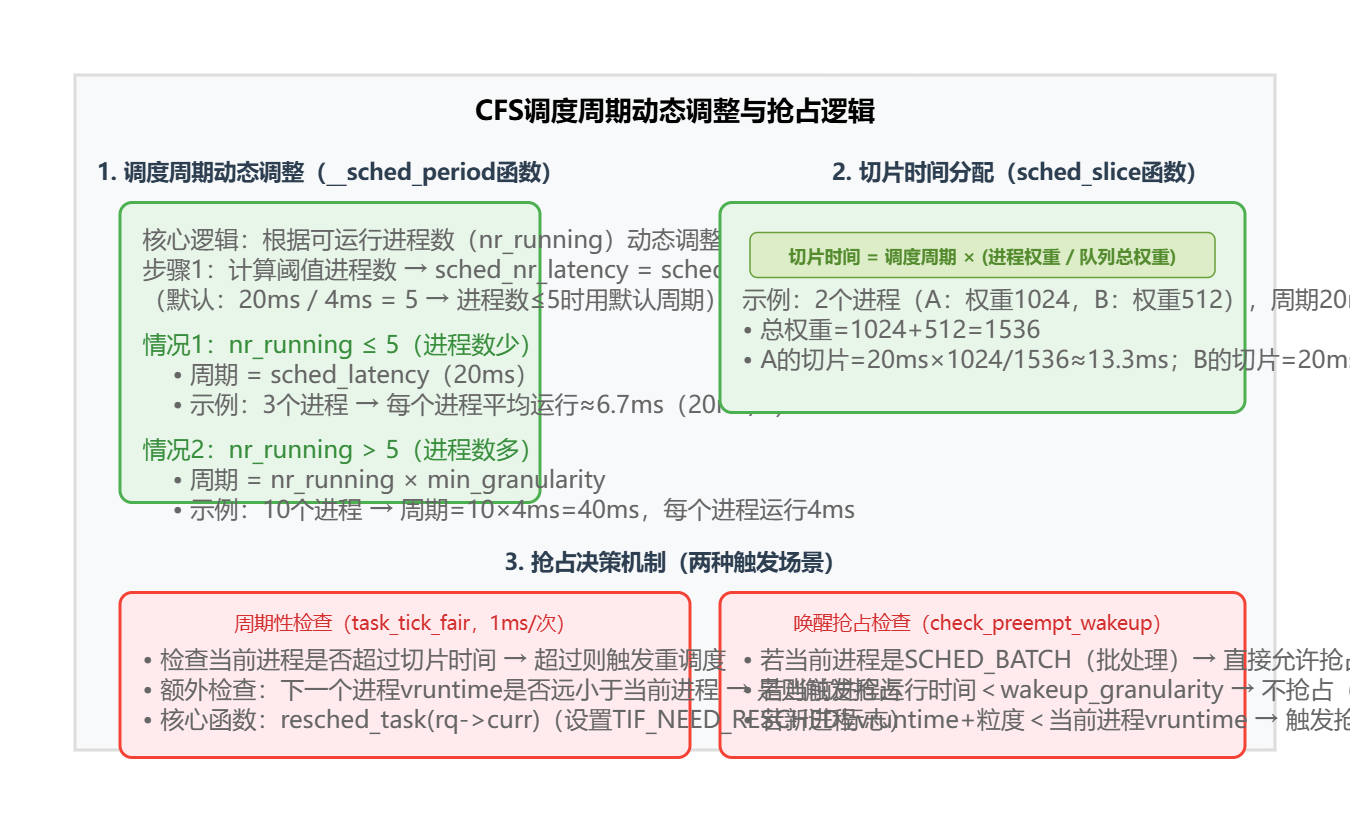

二、调度周期动态调整：平衡公平与效率

“延迟跟踪”明确指出：CFS的调度周期（即“所有可运行进程都运行一次的时间间隔”）并非固定值，而是根据可运行进程数（nr_running）动态调整。核心逻辑是：当进程数较少时，使用默认的sched_latency作为周期；当进程数超过阈值时，按比例延长周期，避免单个进程运行时间过短导致切换开销激增。

1. 调度周期的计算公式

__sched_period函数的逻辑，调度周期（period）的计算分为两步：

1. 计算阈值进程数：sched_nr_latency = sched_latency / sched_min_granularity——当可运行进程数≤该值时，使用默认周期；
2. 动态调整周期：若进程数>阈值，则period = nr_running * sched_min_granularity——确保每个进程至少运行min_granularity时间。

// 已知默认参数（2.6.24内核）
sched_latency = 20ms，sched_min_granularity = 4ms

// 步骤1：计算阈值进程数
sched_nr_latency = 20ms / 4ms = 5 → 进程数≤5时用默认周期

// 步骤2：不同进程数下的周期计算
情况1：nr_running=3（≤5）
period = sched_latency = 20ms → 每个进程平均运行20ms/3≈6.67ms

情况2：nr_running=6（>5）
period = 6 * 4ms = 24ms → 每个进程运行4ms（刚好min_granularity）

情况3：nr_running=10（>5）
period = 10 * 4ms = 40ms → 每个进程运行4ms，总周期40ms

动态调整的意义：若进程数从5增加到10时仍使用20ms周期，每个进程平均运行时间会从4ms降至2ms——此时进程切换次数会翻倍（从5次增至10次），切换开销占比从（5次×2μs）/20ms=0.05%增至（10次×2μs）/20ms=0.1%，长期会影响系统效率。动态延长周期后，切换开销占比可维持在（10次×2μs）/40ms=0.05%，兼顾了公平性与效率。

2. 周期调整的核心函数：__sched_period

给出了__sched_period函数的实现逻辑，该函数是CFS动态周期调整的核心，根据可运行进程数返回最终的调度周期：

// __sched_period函数，完整逻辑
static u64 __sched_period(struct cfs_rq *cfs_rq) {
    unsigned long nr_running = cfs_rq->nr_running; // 可运行进程数
    u64 period;

    // 步骤1：计算阈值进程数
    unsigned long sched_nr_latency = sysctl_sched_latency / sysctl_sched_min_granularity;

    // 步骤2：根据进程数动态调整周期
    if (nr_running <= sched_nr_latency) {
        // 进程数少，用默认调度延迟作为周期
        period = sysctl_sched_latency;
    } else {
        // 进程数多，按min_granularity比例延长周期
        period = nr_running * sysctl_sched_min_granularity;
    }

    // 步骤3：确保周期不小于最小阈值（避免极端情况）
    if (period < sysctl_sched_min_granularity) {
        period = sysctl_sched_min_granularity;
    }

    return period;
}

3. 进程切片时间的分配

调度周期确定后，CFS通过sched_slice函数为每个进程分配“切片时间”（该周期内可运行的最大时间），核心是按进程权重比例分配：

// sched_slice函数，简化版切片分配逻辑
static u64 sched_slice(struct cfs_rq *cfs_rq, struct sched_entity *se) {
    u64 period = __sched_period(cfs_rq); // 获取动态调度周期
    u64 slice;

    // 按进程权重比例分配切片时间：slice = 周期 × (进程权重 / 总权重)
    slice = (period * se->load.weight) / cfs_rq->load.weight;

    // 确保切片时间不小于最小粒度（避免进程运行时间过短）
    if (slice < sysctl_sched_min_granularity) {
        slice = sysctl_sched_min_granularity;
    }

    return slice;
}

示例：若系统中有2个进程（A：权重1024，B：权重512），调度周期为20ms，总权重=1024+512=1536，则A的切片时间=20ms×1024/1536≈13.3ms，B的切片时间=20ms×512/1536≈6.7ms——符合“高权重进程获得更多CPU时间”的公平性原则。

三、延迟与周期的协同：抢占决策机制

“处理周期性调度器”提到：CFS通过周期性检查（task_tick_fair）和唤醒抢占检查（check_preempt_wakeup）两种机制，结合延迟跟踪与调度周期，决定是否抢占当前进程，确保延迟控制目标落地。

1. 周期性检查：task_tick_fair

每个时钟周期（由HZ决定，2.6.24内核默认1000Hz，即1ms一次），CFS会调用task_tick_fair函数，检查当前进程是否已超过其切片时间，若超过则触发抢占：

// task_tick_fair函数，简化版抢占检查逻辑
static void task_tick_fair(struct rq *rq, struct task_struct *curr) {
    struct cfs_rq *cfs_rq = task_cfs_rq(curr);
    struct sched_entity *se = &curr->se;
    u64 slice = sched_slice(cfs_rq, se); // 计算当前进程的切片时间
    u64 delta_exec = curr->se.sum_exec_runtime - curr->se.prev_sum_exec_runtime;

    // 检查：当前进程运行时间是否超过切片时间
    if (delta_exec > slice) {
        // 触发重调度：设置TIF_NEED_RESCHED标志
        resched_task(rq->curr);
        return;
    }

    // 额外检查：是否有等待时间更长的进程（vruntime差值过大）
    if (cfs_rq->nr_running > 1) {
        struct sched_entity *next = __pick_next_entity(cfs_rq); // 获取下一个候选进程
        // 若下一个进程的vruntime远小于当前进程，触发抢占
        if (next->vruntime + sysctl_sched_wakeup_granularity < se->vruntime) {
            resched_task(rq->curr);
        }
    }
}

2. 唤醒抢占检查：check_preempt_wakeup

当新进程被唤醒（如交互式进程接收到键盘输入）时，CFS会调用check_preempt_wakeup函数，检查是否需要抢占当前进程，核心是平衡“响应性”与“切换开销”：

// check_preempt_wakeup函数，简化版唤醒抢占逻辑
static void check_preempt_wakeup(struct rq *rq, struct task_struct *p) {
    struct task_struct *curr = rq->curr;
    struct cfs_rq *cfs_rq = task_cfs_rq(curr);
    struct sched_entity *se = &curr->se, *pse = &p->se;
    unsigned long gran = sysctl_sched_wakeup_granularity;

    // 1. 若当前进程是SCHED_BATCH（批处理进程），直接允许抢占（不影响交互性）
    if (curr->policy == SCHED_BATCH) {
        resched_task(curr);
        return;
    }

    // 2. 计算当前进程已运行时间
    unsigned long delta_exec = curr->se.sum_exec_runtime - curr->se.prev_sum_exec_runtime;

    // 3. 若当前进程运行时间不足唤醒粒度，不抢占（避免切换频繁）
    if (delta_exec < gran) {
        return;
    }

    // 4. 若新进程的vruntime+粒度 < 当前进程vruntime，触发抢占（新进程等待更久）
    if (pse->vruntime + gran < se->vruntime) {
        resched_task(curr);
    }
}

唤醒抢占的意义：当用户在终端输入命令时，bash进程（交互式）被唤醒，若当前进程是一个已运行5ms的编译进程（超过唤醒粒度4ms），且bash的vruntime更小（等待更久），则CFS会抢占编译进程，让bash优先执行——这保证了交互式应用的低延迟响应。

四、实践验证：观察CFS的延迟与周期特性

我们可以通过Linux系统工具观察CFS的延迟跟踪与周期调整效果，将理论与实际结合。

1. 查看CFS调度参数

通过cat /proc/sys/kernel/sched_*查看CFS的延迟与周期相关参数，描述的默认值：

// 查看CFS核心参数（2.6.24内核示例输出）
$ cat /proc/sys/kernel/sched_latency_ns
20000000  # 20ms，
$ cat /proc/sys/kernel/sched_min_granularity_ns
4000000   # 4ms，
$ cat /proc/sys/kernel/sched_wakeup_granularity_ns
4000000   # 4ms，

2. 观察调度周期动态调整

通过perf sched record和perf sched latency工具，观察不同进程数下的调度周期：

// 1. 运行5个进程（≤sched_nr_latency=5），记录调度行为
$ perf sched record -g -- sleep 10 &
$ for i in {1..5}; do while true; do :; done & done

// 2. 查看调度周期（平均约20ms，符合默认sched_latency）
$ perf sched latency --sort=pid
...
  PID | avg age | max age | avg run | max run
 1234 |  10.2ms |  19.8ms |   6.7ms |   7.2ms  # 平均切片约6.7ms（20ms/3）
 1235 |   9.8ms |  19.5ms |   6.5ms |   7.0ms
...

// 3. 运行10个进程（>sched_nr_latency=5），再次记录
$ for i in {6..10}; do while true; do :; done & done

// 4. 查看调度周期（平均约40ms，符合动态调整逻辑）
$ perf sched latency --sort=pid
...
  PID | avg age | max age | avg run | max run
 1234 |  20.1ms |  39.8ms |   4.0ms |   4.2ms  # 切片约4ms（min_granularity）
 1235 |  19.9ms |  39.5ms |   3.9ms |   4.1ms
...

3. 验证延迟跟踪：vruntime与优先级的关系

通过chrt命令修改进程优先级，观察vruntime增长差异：

// 1. 运行两个进程：A（nice=0，优先级120）、B（nice=10，优先级130）
$ chrt -o 0 -- nice -n 0 while true; do :; done &  # 进程A，PID=1234
$ chrt -o 0 -- nice -n 10 while true; do :; done & # 进程B，PID=1235

// 2. 通过/proc查看进程的vruntime（需内核支持CONFIG_SCHED_DEBUG）
$ cat /proc/1234/sched | grep vruntime
vruntime                           : 123456789012ns  # 运行5ms后，vruntime增长约5ms
$ cat /proc/1235/sched | grep vruntime
vruntime                           : 123456289012ns  # 运行5ms后，vruntime增长约1.6ms（5ms×335/1024≈1.6ms）

// 结论：优先级高的进程（A）vruntime增长更快，后续会优先被调度

五、总结：CFS延迟与周期机制的设计思想

CFS的延迟跟踪与调度周期动态调整机制，体现了Linux内核“实用主义”的设计思想：

• 用“虚拟时间”替代“时间片”：传统时间片调度容易导致“优先级反转”（低优先级进程占用CPU，高优先级进程等待），而vruntime通过加权计算，天然实现了优先级与等待延迟的平衡，更接近“理想公平”。
• 动态周期兼顾“公平”与“效率”：当进程数较少时，用短周期保证低延迟；当进程数较多时，延长周期降低切换开销——这种“因地制宜”的调整，避免了“一刀切”的设计缺陷。
• 抢占机制保障“响应性”：周期性抢占确保进程不会超出切片时间，唤醒抢占确保交互式进程快速响应——二者结合，让CFS在服务器、桌面、嵌入式等场景下都能表现优异。

对开发者而言，理解CFS的延迟与周期机制，不仅能掌握内核调度的核心逻辑，更能学习到“如何在复杂约束下（公平、效率、响应性）设计平衡的系统”。“CFS的成功，在于它放弃了传统调度器的‘精确时间片’，转而追求‘相对公平’，这种思想上的转变，让Linux调度器的性能迈上了新台阶”。
