01 疏通污渍

一、清洗PCB

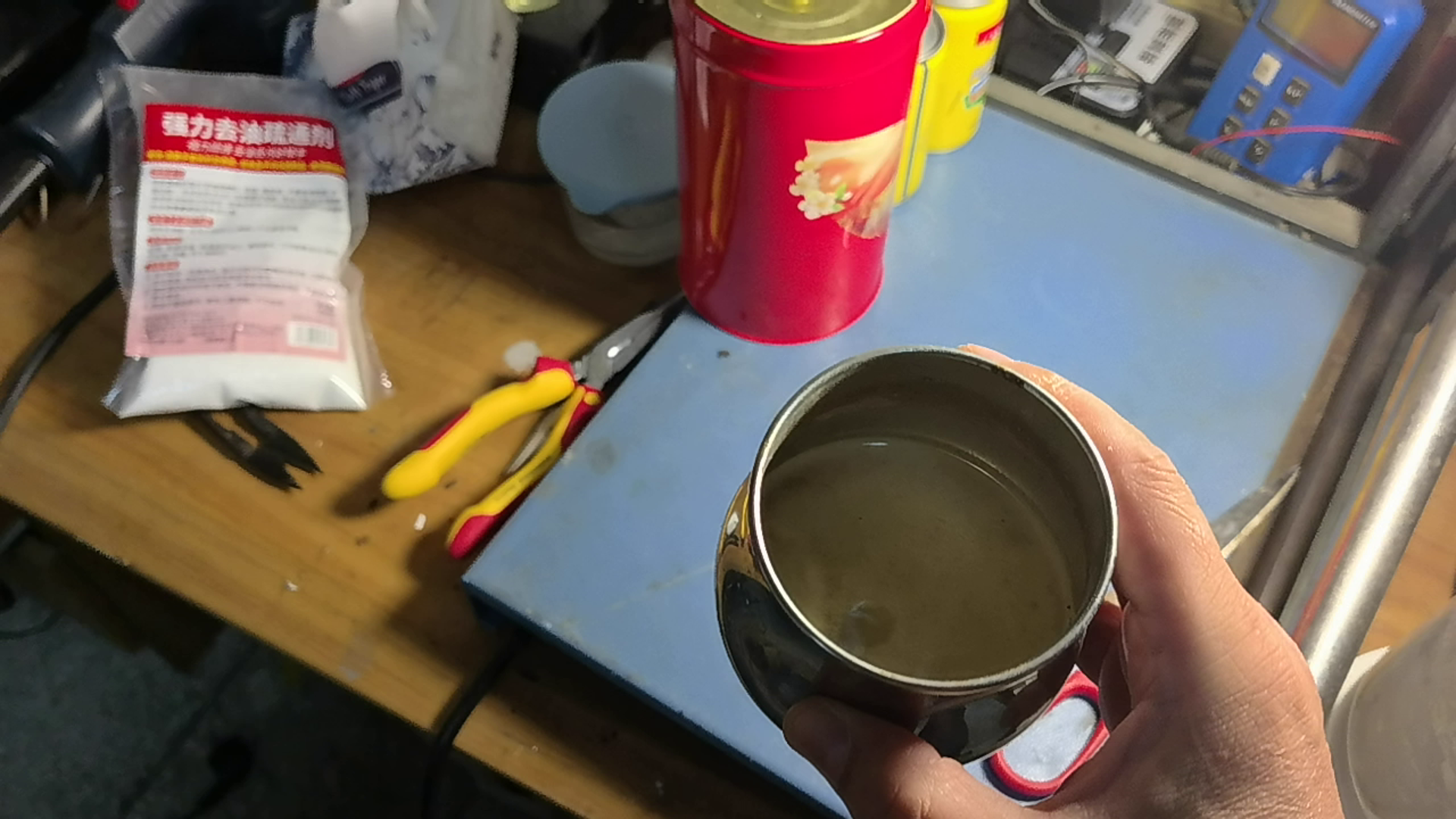

  这是刚刚到货的去油疏通剂 。  下面准备使用它对焊接PCB进行清洗。 因为只使用水蒸气清洗PCB， 总是会残留一些助焊膏污渍。  使用手边的这个金属缸融化疏通粉。 使用凉开水进行融化。  搅拌一下， 加速融化过程。  疏通剂应该属于强碱性， 融化过程升高了溶液的温度。

二、准备PCB

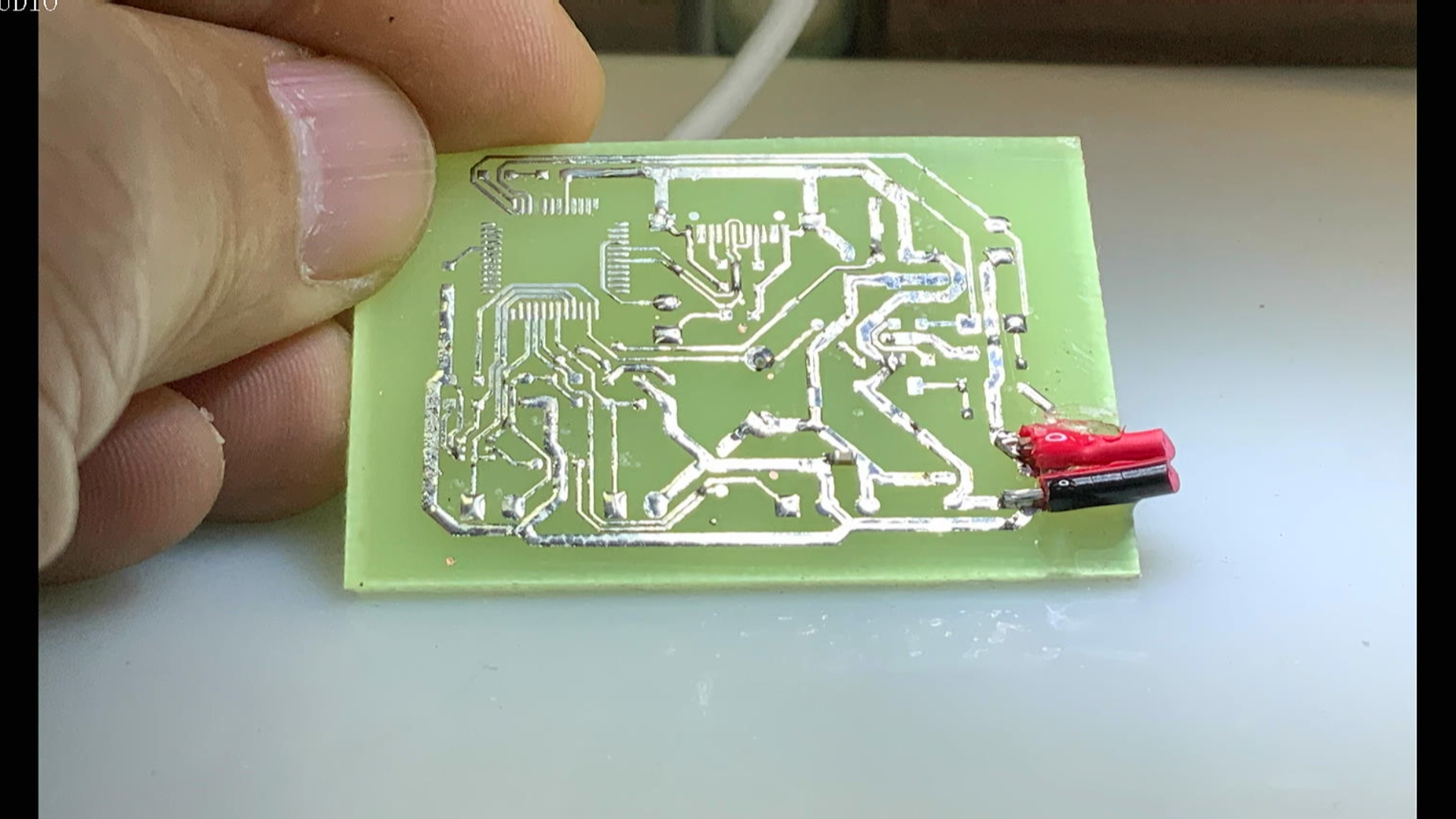

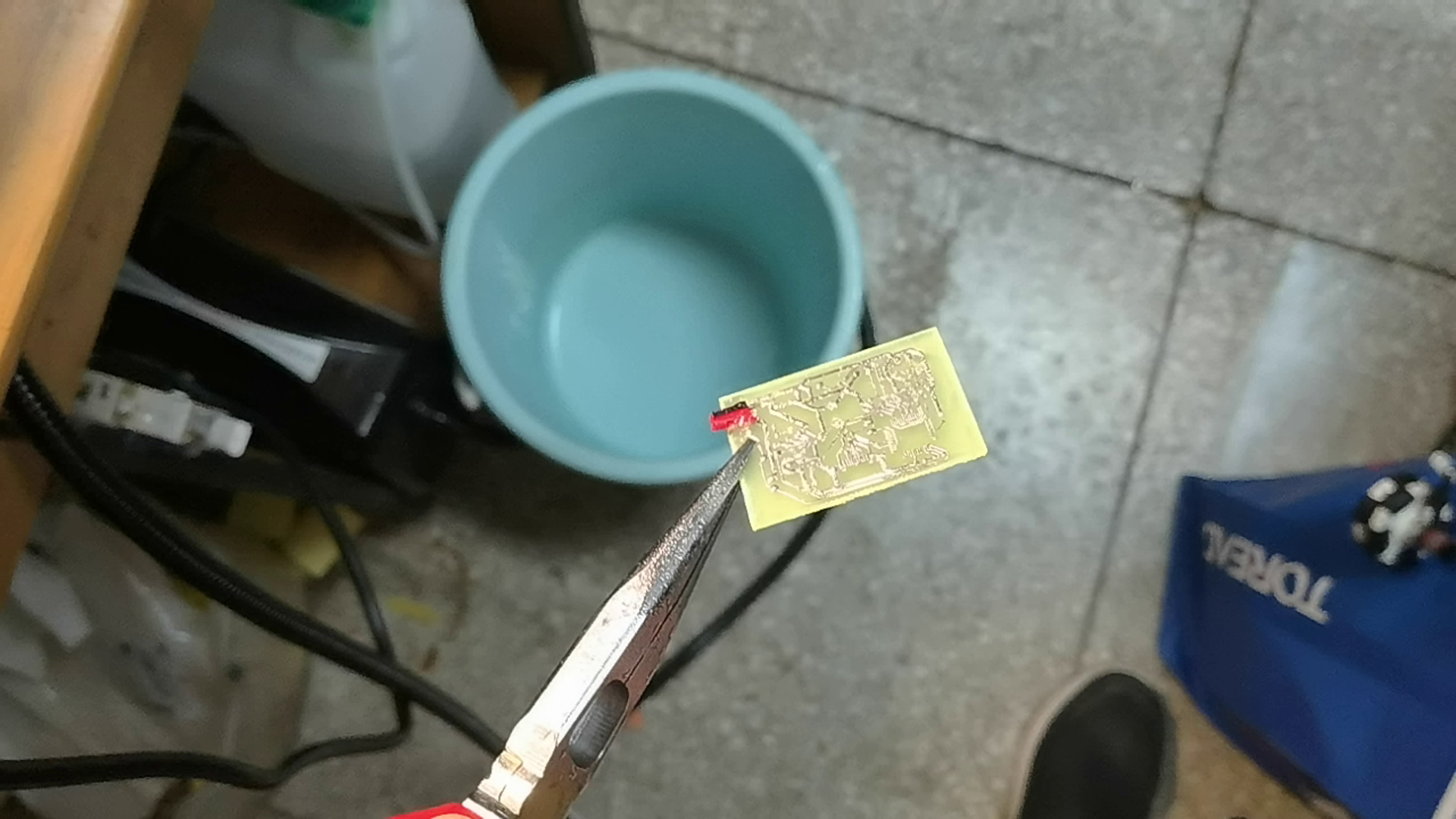

  这是手边之前拆焊的两块电路板， 上面留有明显的助焊膏残留物。 下面使用它们测试一下火碱去污的效果。  首先， 使用这块小的电路板进行清晰测试， 利用毛刷沾着碱水涂抹电路板， 可以看到，在常温下， 上面的助焊膏还存留很多。 并未完全被火碱去除。  下面， 使用水蒸气对它进行清洗。 之前使用过水蒸气进行清洗， 可以去除大部分的助焊膏， 但是总是会存留一些。  接下来， 使用鼓风机将他吹干。  可以观察到， 电路板上还存留一些助焊剂的痕迹。  接下来， 再使用毛刷对它进行涂抹碱水。  第二次利用水蒸气进行清洗。  再使用鼓风机吹干电路板。 可以看到这一次是彻底干净了。   后面在放大镜下进行观察。  

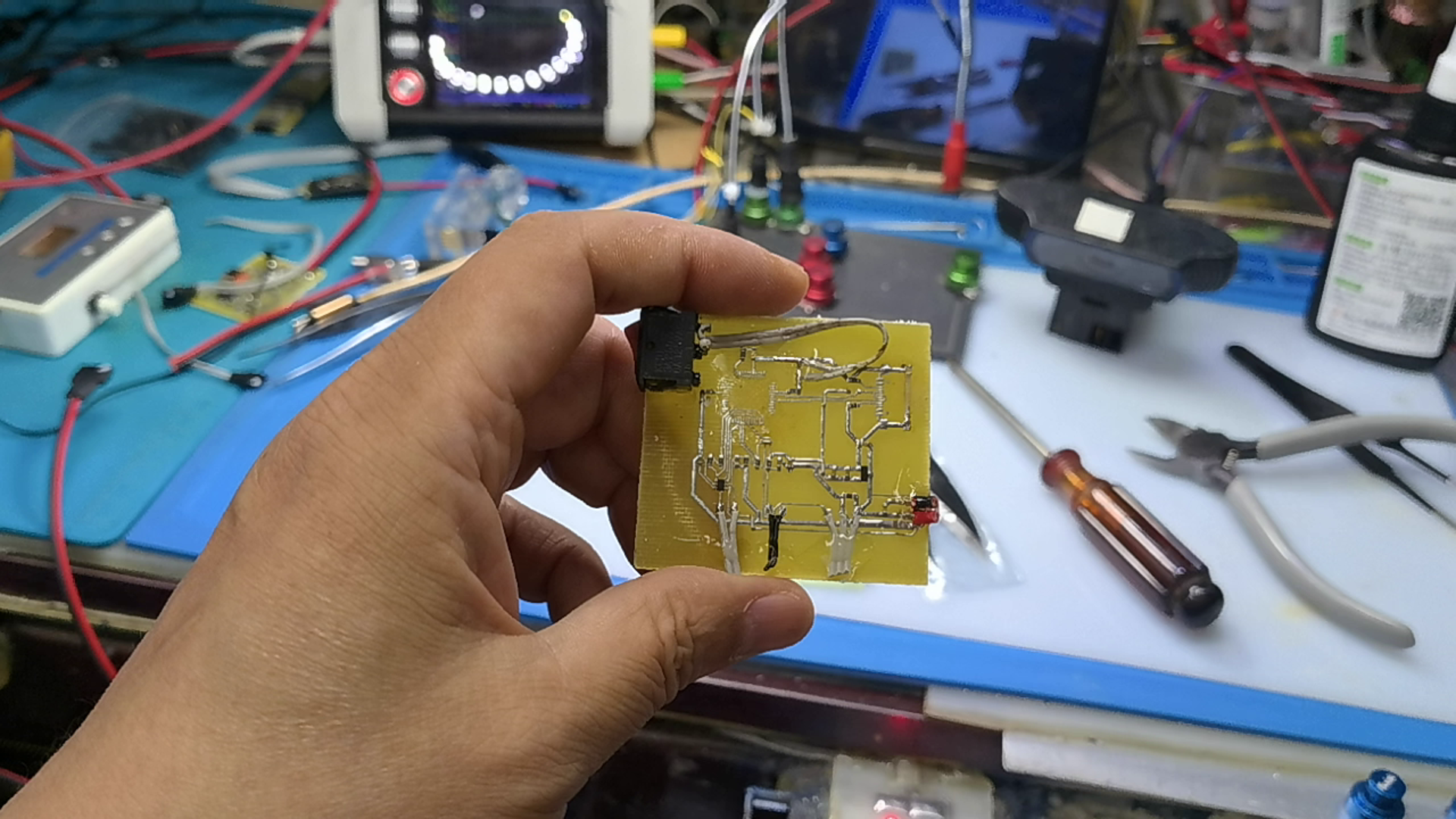

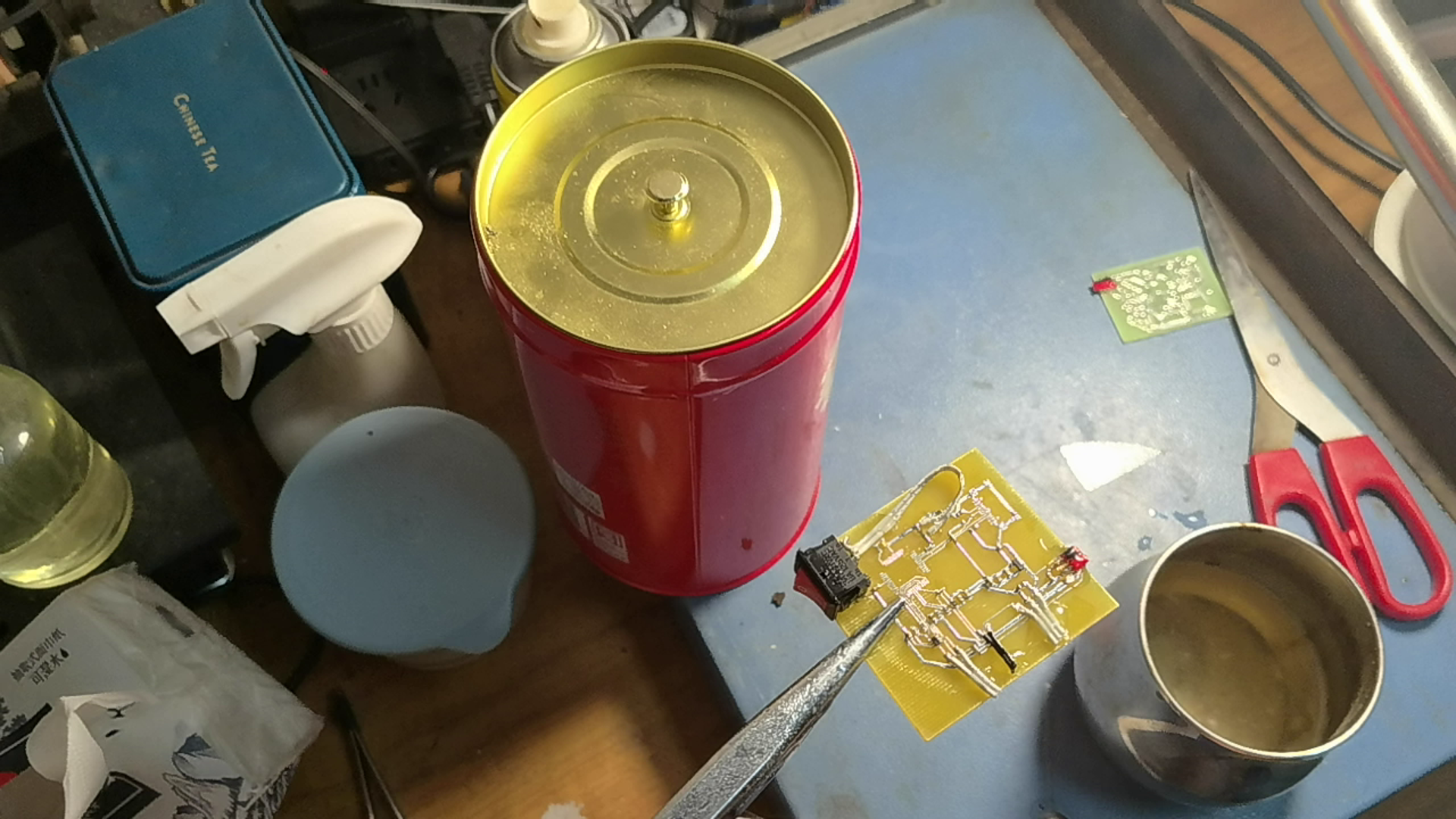

  接下来， 更换另外一个电路板， 由于拆焊芯片， 上面残留着一些助焊剂。  这一次， 先使用水蒸气进行清洗。  也就是预先不涂抹碱水。 先用水蒸气去除大部分助焊膏。  使用鼓风机进行吹干。 可以看到上面残存这很多的助焊剂。   再使用碱水进行涂抹。  第二次使用高温水蒸气进行清洗。 上面似乎还有一些助焊膏。  再次涂抹去污碱水。  再次使用高温水蒸气进行清洗。  吹干之后进行检查。 没有问题了， 表明已经清洗的很干净。

三、复查结果

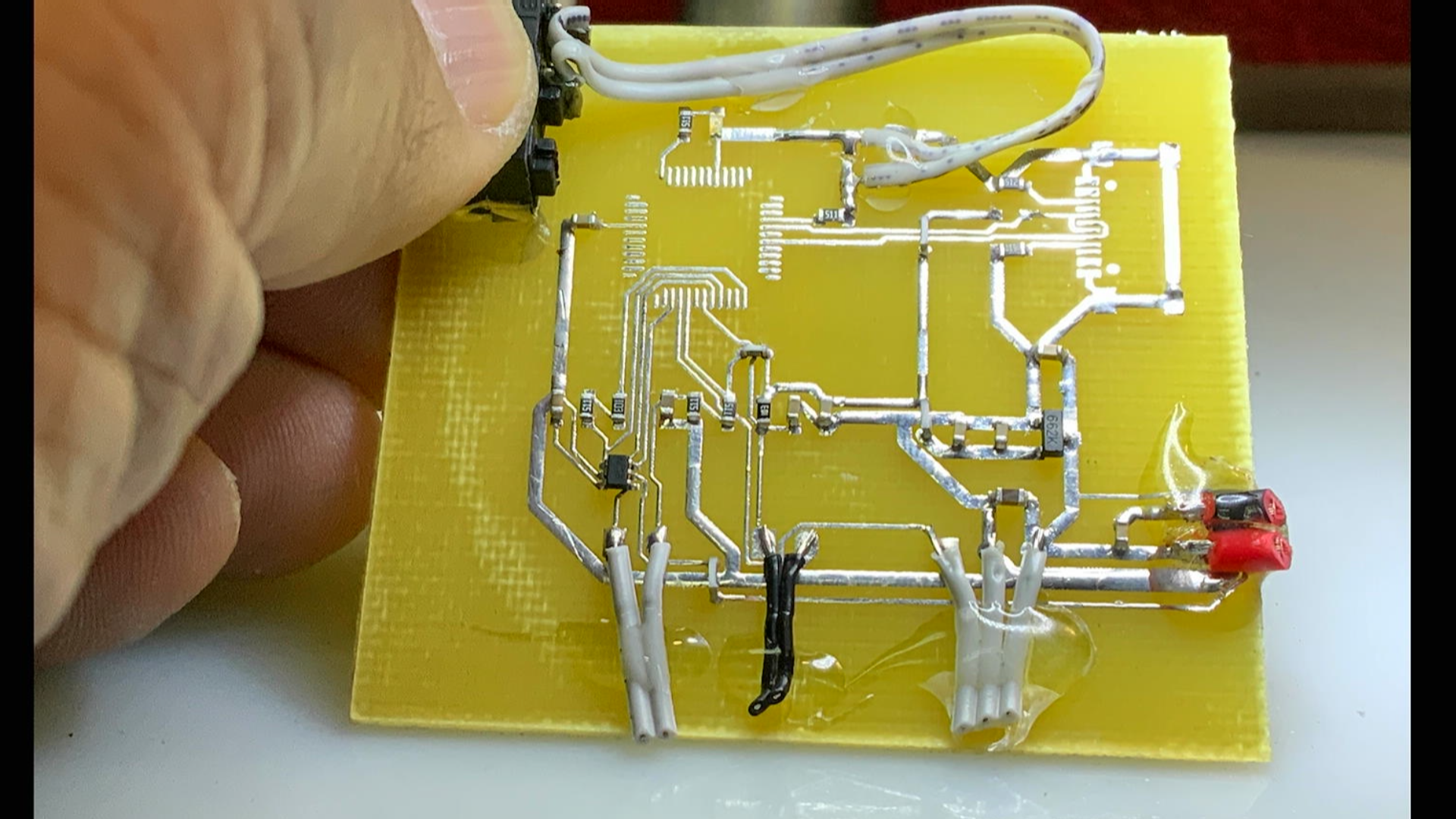

  现在在复查一下刚才清洗的结果。  可以看到， 电路板表面非常清洁了。 之所以使用水蒸气进行清洗， 主要它能够将原来芯片下面的助焊剂都能够清洗干净。  通过测试， 可以验证， 使用去除油垢的火碱， 的确可以融化电路板上的助焊剂残留。 在加上高温水蒸气的吹洗， 可以彻底清洗掉电路板上的助焊剂。  只是， 在清洗之前， 需要先使用水蒸气去除大部分的助焊剂。 这样 剩余的助焊剂就可以被火碱水溶解掉了。
