一、存储体系

1.1 存储

1.1.1  存储领域的材料和系统架构

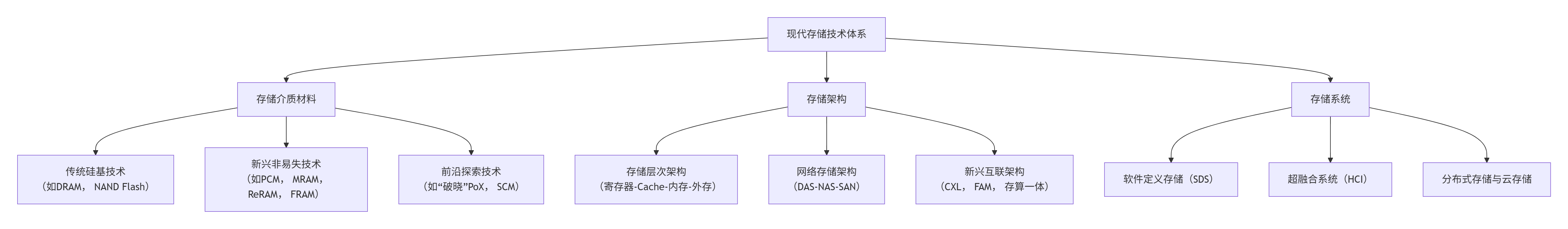

当前存储领域正经历着深刻的变革，为了清晰地展现从物理材料到系统架构的全景，下图为您梳理了现代存储技术的核心层次与关键类别：

 存储介质材料

存储介质是数据的物理载体，其演进直接决定了存储性能的上限。

• 传统硅基技术：DRAM​ 以其纳秒级的读写速度作为系统主内存，但具有易失性（断电数据丢失）。NAND Flash​ 是非易失存储的绝对主力，根据每个存储单元存储的比特数分为SLC、MLC、TLC、QLC，在速度、耐用性和成本之间权衡。通过3D堆叠技术，其容量得以持续增长。

• 新兴非易失技术：这类技术旨在填补DRAM和Flash之间的性能鸿沟，或实现独特特性。

  • 相变存储器（PCM）：利用硫族化合物材料在晶态（低阻）和非晶态（高阻）之间可逆转换来存储数据，读写速度接近DRAM，寿命极长，抗辐射能力强。

  • 磁阻存储器（MRAM）：基于磁性隧道结（MTJ），通过磁化方向存储数据，具有近乎无限的读写寿命、纳秒级速度和非易失性，是嵌入式缓存、宇航级应用的理想选择。其演进技术如STT-MRAM和SOT-MRAM​ 正不断优化性能和密度。

  • 阻变存储器（ReRAM）：通过在介质层中形成/断裂导电细丝来实现电阻切换，结构简单，具有高密度和低功耗的潜力，非常适合未来神经形态计算。

  • 铁电存储器（FRAM）：利用铁电材料的极化特性，具备SRAM级的读写速度和无限次读写寿命，在智能卡、智能电表等场景中应用。

• 前沿探索技术：

  • “破晓”（PoX）皮秒闪存：由复旦大学团队研发，实现了400皮秒的超高速读写，性能甚至超越SRAM，有望颠覆现有存储架构。

  • 存储级内存（SCM）：像英特尔Optane（基于3D XPoint技术）这样的SCM，试图在DRAM和SSD之间提供一个新的层级，但Optane业务已逐步终止。

 存储架构

存储架构决定了存储资源如何被组织、访问和管理。

• 存储层次架构：这是计算机体系结构的核心设计思想，利用时间局部性和空间局部性原理，将寄存器、高速缓存（SRAM）、主存（DRAM）和辅存（Flash/磁盘）组合成一个速度递减、容量递增、成本递减的层次体系，每一层都作为下一层的缓存，以实现性能与成本的最佳平衡。

• 网络存储架构：解决了数据在服务器间的共享问题。

  • DAS：存储设备直接挂载到服务器，简单高效，但难以共享。

  • NAS：通过网络（IP）提供文件级存储服务，适合文件共享。

  • SAN：通过高速网络（如光纤通道）提供块级存储服务，像使用本地硬盘一样，性能极高，适合数据库等关键应用。

• 新兴互联架构：

  • CXL：建立在PCIe之上，支持CPU与外部加速器、内存池之间的缓存一致性，高效实现内存扩展和资源池化。

  • FAM：将内存从CPU解耦，作为独立的、可通过网络访问的资源池，实现更极致的资源解耦与共享。

  • 存算一体：将计算单元嵌入存储阵列内部，直接处理数据，彻底颠覆冯·诺依曼架构，旨在从根本上解决“存储墙”问题，特别适合AI图计算等数据密集型应用。

 存储系统

存储系统是软硬件结合的综合解决方案，面向最终应用场景。

• 软件定义存储（SDS）：将存储软件与硬件解耦，通过软件实现存储资源池化、自动化管理和服务交付，带来了极大的灵活性和可扩展性。

• 超融合系统（HCI）：将计算、存储、网络资源集成在标准的服务器硬件中，并通过软件统一管理，极大地简化了数据中心的部署和运维。

• 分布式存储与云存储：将大量标准服务器的本地存储资源通过网络组织成一个统一的、高可用的存储池，具备极强的可扩展性，是互联网巨头和云计算服务的基石。

总结与展望

当前存储领域的发展呈现出多条主线并进的态势：

1. 介质层：在延续硅基技术（3D NAND, HBM）生命周期的同时，积极探寻PCM、MRAM等新材料以期突破现有瓶颈。

2. 架构层：从总线到网络，再到CXL、FAM等新互联协议，目标是实现更灵活、高效的资源池化和共享。

3. 系统层：通过SDS、分布式技术实现资源的全局管理和按需供给。

4. 范式层面：存算一体等新计算范式正在萌芽，有望从根本上重塑数据处理的模式。

1.1.2 极温环境的新材料研发

当前，存储系统在极端温度环境下的新材料研发正在快速推进，目标是为地底勘探、太空探索、高性能计算等特殊场景提供坚实支撑。下面这个表格梳理了极高温与极低温领域的一些关键新材料及其应用核心点。

温度环境	核心材料/技术	关键特性/机制	主要应用场景
极高温 (＞200°C)​	铁电氮化铝钪 (AlScN)​	独特的晶体结构使其在去除外部电场后，仍能在极高温度下保持稳定的电状态（开/关），原子间键合稳定牢固。	随钻测井(LWD)、火箭发动机控制系统、与碳化硅逻辑器件集成的近感计算。
	三元氯化物熔盐 (如 MgCl₂-NaCl-KCl)​	工作温度可超过700°C，具有较低的成本和良好的热稳定性，通过熔融和凝固过程吸收或释放大量热能。	聚光太阳能(CSP)电站的传热和储热流体。
极低温 (＜-150°C)​	新型分子磁体​	在约-173°C的低温下，分子磁体的磁序可被精确操控，用于编码信息，理论上能实现超高存储密度。	未来可能用于大型数据中心的高密度数据存储。
	无内衬碳纤维复合材料 (Type V)​	完全摒弃传统金属内衬，通过碳纤维缠绕实现结构承载和介质阻隔，重量轻、热膨胀系数极低，在巨大温差下形变小。	航天器液氢/液氧燃料储罐、氢能基础设施中的储运设备。
	全自动深低温电驱存储系统​	采用航天领域的变密度真空多层绝热等技术，仅靠电力驱动即可维持-196°C的深低温环境，实现样本的全自动、高安全性管理。	生物样本库（如细胞、组织）的智能化保存。

 极高温存储材料与技术

在极高温环境下，新材料的应用主要围绕着两大目标：一是让存储器本身能在高温下稳定工作；二是高效地储存和利用热能。

1. 让存储器“耐烤”：传统硅基存储芯片在温度超过200°C时性能会迅速衰退。宾夕法尼亚大学开发的铁电氮化铝钪（AlScN）存储器是一个突破。它采用金属-绝缘体-金属（MIM）结构，关键在于AlScN这种铁电材料能在高温下保持稳定的电极化状态，从而记录数据。这使得存储器能在600°C高温下持续工作60小时，为实现极端环境下的“内存增强型计算”（将存储器和处理器更紧密地集成在一起）提供了可能。

2. 把热量“存起来”：在太阳能光热发电等领域，需要将高温热量高效储存起来以备不时之需。三元氯化物熔盐（如MgCl₂-NaCl-KCl）​ 是理想的储热介质。它们能在高达700°C的温度下保持稳定，熔化时吸收大量热量，凝固时再释放出去。研究人员通过添加纳米颗粒（如Al₂O₃）或膨胀石墨来制备复合相变材料，可以显著提升熔盐的比热容和热导率，从而大幅增强储热系统的效率和功率。

极低温存储材料与技术

极低温环境下的挑战主要来自三个方面：一是开发能在低温下实现超高密度存储的新介质；二是找到能承受极端温差、安全储存低温介质（如液氢）的材料；三是构建稳定可靠的深低温保存系统。

1. 追求存储密度极限：曼彻斯特大学和澳大利亚国立大学的科学家们开发的一种新型分子磁体，展示了在约-173°C的低温下，通过控制分子磁体的磁序来存储数据的潜力。这种技术若能成熟，未来可能实现每平方厘米存储高达3TB数据的惊人密度，为数据中心带来革命性变化。

2. 安全储存低温介质：液氢（-253°C）等低温介质的储存，要求容器材料既轻又强，还能承受巨大的温差。无内衬碳纤维复合材料储罐（Type V）​ 完美契合这些需求。它通过精密的碳纤维缠绕工艺形成罐体，无需传统金属内衬。碳纤维本身热膨胀系数极低，在低温下几乎不收缩，强度高且重量轻，非常适合作为航天火箭的燃料储罐或氢能储运设备。

3. 智能化深低温样本保存：在生物样本库等领域，需要长期稳定地在深低温（如-196°C）下保存细胞、组织等样本。上海艾尔温公司推出的全自动深低温电驱存储系统是这方面的代表。它借鉴航天技术，采用变密度真空多层绝热技术提升保冷效果，并通过电驱动和自动化技术实现了样本的精准、全自动存取和智能化管理，大大提升了样本安全性和管理效率。

总结与展望

这些新材料和技术的涌现，共同推动着存储系统向更极端的环境、更高的效率、更智能的管理以及更广阔的应用领域迈进。其背后的核心驱动力，始终是对材料物理化学性质的深刻理解与精巧运用。

1.1.3 存储系统的多学科深度交叉

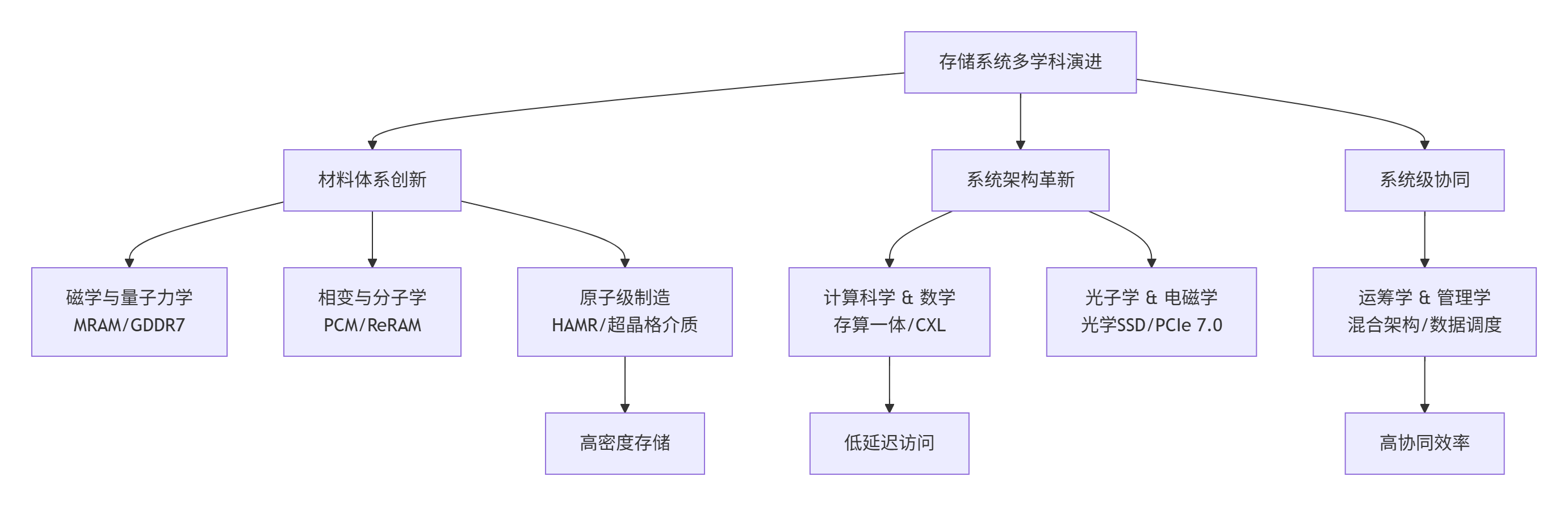

当前存储系统的演进，正是一场多学科深度交叉的协同革命。为了更直观地展示这场变革的全景，下图梳理了从底层材料到顶层架构，再到系统级协同的核心演进脉络：

 材料体系的多学科驱动

存储介质本身的革新，是物理学和化学最直接的体现。

• 磁学与量子力学：MRAM（磁阻存储器）​ 的成功商业化，核心在于利用磁性隧道结（MTJ）的量子隧穿效应。电子自旋的操控（自旋转移矩STT、自旋轨道矩SOT）是写入和读取信息的基础，这背后是深刻的量子力学原理。而像GDDR7这样的高速显存，其设计必须严格考虑高频信号下的电磁波传播和热管理问题。

• 相变与分子学：PCM（相变存储器）​ 依赖硫系化合物材料（如Ge-Sb-Te合金）在晶态与非晶态之间可逆转换的相变过程，这本质上是材料科学和分子动力学的范畴。ReRAM（阻变存储器）​ 则依赖于介质层中导电细丝（通常由氧空位等缺陷形成）的生成与断裂，这需要对固体离子学和界面化学有深刻理解。

• 原子级制造：希捷的HAMR（热辅助磁记录）​ 技术，通过在纳米尺度上精确控制铁铂合金的原子排列（超晶格结构），并结合纳米光子激光器进行局部瞬时加热，实现了前所未有的磁盘存储密度。这堪称原子级材料工程、光子学和热力学的杰作。

系统架构的跨学科重构

存储的架构设计，日益依赖于计算科学和数学模型的优化。

• 计算科学 & 数学：存算一体架构旨在彻底颠覆冯·诺依曼架构，其核心是利用存储单元本身的物理特性（如电阻、电容）进行原位计算，这需要全新的计算模型和算法设计。CXL（Compute Express Link）​ 等新一代互联协议，则通过复杂的拓扑学和缓存一致性模型，实现CPU与内存、加速器之间的高效协同。

• 光子学 & 电磁学：为突破电互联的带宽和距离瓶颈，光学SSD原型已经出现。它利用光信号传输数据，涉及光子集成、波导设计和光电器件，是光子学与电磁学的融合。同时，PCIe等电接口向更高速度（如PCIe 7.0目标128GT/s）演进，每一步都伴随着信号完整性和电磁兼容性的严峻挑战。

 系统级的协同与优化

在宏观层面，软科学对于管理海量存储资源至关重要。

• 运筹学与管理学：面对海量数据，企业普遍采用融合公有云、私有云和边缘计算的混合存储架构。如何科学地进行数据分级、调度和生命周期管理，以平衡性能、成本与安全，是运筹学和管理学的核心课题。例如，利用库存管理理论来优化“冷、热、温”数据的存储策略。

• 博弈论：在多租户共享的存储环境中，博弈论模型可以帮助设计公平且高效的资源分配策略，避免某些应用过度占用资源而影响其他应用，从而实现系统整体的最优效能。

总结与趋势展望

总而言之，存储技术的发展已从单点突破进入多学科协同驱动的系统性创新阶段。其核心趋势表现为：

1. 设计精细化：从微米、纳米走向原子级的精准操控，材料的选择与制备日益依赖分子学和量子理论的指导。

2. 架构智能化：通过存算一体等新范式，以及CXL等新型互联标准，正致力于从根本上破解“内存墙”瓶颈，这背后是计算科学与电子工程的深度协同。

3. 系统协同化：从单个存储设备到数据中心乃至全球规模的存储资源池，运筹学、管理学和博弈论等软科学，正与硬技术结合，以实现跨层级、跨地域的全局优化。

1.2 液氧磁性

液氧的磁性特性，特别是其强顺磁性，确实为下一代存储技术（尤其是在极端环境如航天领域）提供了独特的解决方案。这种特性使得液氧能够被磁场有效地操控，从而实现了某些传统机械或电子系统难以完成的功能。

 液氧的顺磁性原理

液氧的顺磁性源于其分子结构。氧分子（O₂）中有两个未成对的电子，这使得液氧能够被外部的磁场吸引，尽管这种吸引力不像铁磁性材料（如铁）那样强。从分子轨道理论来看，氧分子的基态正好有两个电子在不同轨道上落单，这种状态比它们成对更稳定，从而赋予了氧分子顺磁性。液氧的体积磁化率约为146×10⁻⁶（属于顺磁性物质），而不均匀磁场中的顺磁性物质会向磁场最强的区域集中。

在航天推进剂在轨管理中的应用

液氧的顺磁性在航天领域的低温推进剂在轨管理中显示出巨大潜力，具体应用如下：

• 无运动部件磁力泵送：利用液氧的顺磁性，可以设计特殊的磁泵单元。该单元通常由不同尺寸的永磁体（如大磁环和小磁环）构成，产生特定的磁场梯度。液氧在流经该磁场时，会受到磁场力的作用，从而实现无运动部件的增压和输送。这种方法避免了传统机械泵在空间微重力环境下可能出现的运动部件磨损、密封难题以及气液混合问题，尤其适合长期在轨任务。

• 微重力环境气液分离：在空间微重力环境下，液氧与其蒸气容易混合，难以自然分离，这会影响向发动机供应纯净的液氧。利用液氧（顺磁性）与其蒸气（逆磁性）在磁场中受力方向的差异，可以设计磁分离器。其内部的磁体阵列会产生非均匀磁场，使液氧向磁场强的区域聚集，而气态氧则被推向磁场弱的区域，从而实现高效的气液分离。这对于确保发动机能获得无气体掺混的液氧推进剂至关重要。

• 冷量回收与热管理：分离出的低温氧气除了可用于维持储罐气相区压力外，还能被引导至冷屏（通常为盘管结构）。氧气在冷屏中流动时会吸收外部传入的热量，从而减少对液氧储罐的直接热输入，延长推进剂的贮存时间。

💎 优势与前景

液氧的顺磁性应用带来了显著优势：通过磁力无接触操控，减少了运动部件，降低了能耗和故障风险；实现了在微重力等特殊环境下可靠的气液分离和流体控制；整个系统可能更加紧凑，提升了空间利用效率。

虽然目前液氧的磁性特性应用主要集中在航天推进剂管理这样的特殊领域，但其揭示的磁控流体原理，为未来应对极端环境（如强辐射、微重力、超低温）的存储技术提供了新的思路。随着对磁性材料以及磁场与物质相互作用理解的深入，这类技术的应用范围有望进一步拓展。

1.3 反铁磁存储器

反铁磁存储器作为下一代存储技术的重要候选者，其工作原理和性能特点确实与传统MRAM有显著不同。

特性维度	传统MRAM（基于铁磁材料）​	反铁磁存储器（AF-MRAM）​
信息存储载体​	铁磁材料的宏观净磁矩方向	反铁磁材料内部磁矩的有序排列方向（奈尔矢量）​
写入机制​	磁场驱动或自旋转移矩（STT），需改变宏观磁化方向。	自旋轨道力矩（SOT）​ 或热辅助耦合，直接操控奈尔矢量。
读取机制​	依赖隧穿磁电阻（TMR）​ 效应，测量电阻变化。	利用反常霍尔效应或各向异性磁电阻（AMR）​ 等效应检测奈尔矢量状态。
抗干扰性​	较差，相邻单元易通过杂散磁场相互干扰。	极强，净磁矩为零，几乎不受外部磁场影响。
操作速度​	纳秒（ns）级。	皮秒（ps）级，理论可达太赫兹频率。
存储密度​	受限于磁场的发散性，单元难以微缩。	潜力巨大，单元可高度紧邻，支持10nm以下工艺。

---

 深入反铁磁存储器的工作原理

1. 信息存储的物理基础

反铁磁材料内部的原子磁矩（自旋）呈反平行排列，相邻磁矩相互抵消，因此整体上没有净磁矩。这种有序的排列状态被称为“奈尔矢量（Néel Vector）”。信息的“0”和“1”就编码在奈尔矢量的方向上，例如平行于X轴或Y轴。

2. 信息的写入：如何操控奈尔矢量？

由于奈尔矢量非常稳定，直接用电场或磁场翻转它需要极高的能量。目前主流的低功耗写入方案主要有两种：

• 电学写入（自旋轨道力矩，SOT）：这是最有前景的技术之一。其核心结构是在反铁磁层下方紧贴一层重金属（如铂、钽）。当电流流过重金属时，会通过自旋霍尔效应产生垂直方向的纯自旋流。这些自旋流注入反铁磁层，对其磁矩施加一个自旋轨道力矩（SOT），从而高效地翻转奈尔矢量。清华大学的研究方案还创新性地引入了空间上相互垂直的两组电流，通过耦合产生的不同转矩来实现奈尔矢量180度的确定性翻转。

• 热辅助写入：另一种巧妙的方法是利用激光或电流脉冲对反铁磁层进行局部瞬时加热。在高温下，反铁磁材料的磁各向异性会被暂时削弱，此时只需要一个很弱的外部磁场或自旋流，就能轻松地翻转奈尔矢量。写入完成后，材料冷却，信息被牢固地“锁定”在高各向异性的状态中。这种方法允许使用更稳定的材料，从而提升存储器的保持特性。

3. 信息的读取：如何探测“隐形”的状态？

既然反铁磁体没有宏观磁场，如何读取其状态是一大挑战。研究人员利用了反铁磁序与电子输运性质之间的耦合：

• 反常霍尔效应：在某些特殊的共线反铁磁材料（如Mn₅Si₃）中，尽管净磁矩为零，但其特殊的晶体对称性可以产生显著的反常霍尔效应。奈尔矢量的方向不同，测得的霍尔电压就有明显差异，从而可以区分“0”和“1”。

• 各向异性磁电阻（AMR）：更为普遍的是，反铁磁材料的电阻会随着奈尔矢量方向与测量电流方向的夹角变化而变化。通过测量电阻值，就能推断出存储的信息。

---

 总结与前景

总而言之，反铁磁存储器与传统MRAM的本质区别源于其利用反铁磁材料内部奈尔矢量的有序状态，而非铁磁材料的宏观净磁矩来存储信息。这一物理基础的根本不同，带来了超高速度、超高密度、超强稳定性的巨大潜在优势。

当然，这项技术目前仍处于前沿研究和开发阶段，面临着材料体系优化、读写电路设计、与标准CMOS工艺大规模集成等挑战。但它是突破传统存储技术瓶颈、满足未来大数据和人工智能对存储性能极致要求的重要希望所在。

1.4 存储领域的部分新材料

材料类别	典型材料/体系	核心物理/化学机制	关键性能数值（典型范围或目标）
电化学储能材料​	锂离子电池正极（如NCM三元材料）	锂离子在层状氧化物晶格中的嵌入/脱出反应​	能量密度：250-300 Wh/kg（当前），目标 > 500 Wh/kg
	固态电池电解质（如LLZO）	锂离子在刚性晶体结构中的快速迁移​	离子电导率：目标 > 10⁻³ S/cm（接近液态电解质）
超级电容器材料​	生物质基多孔碳	电极/电解质界面形成双电层，静电储能	比表面积：可达 4000 m²/g 以上
高分子信息存储材料​	D-A型含芴共轭高分子	电场下分子主链电荷转移，实现导电态切换	ON/OFF电流开关比：可达 10⁴ 至 10⁶

---

电化学储能材料

电化学储能的核心是电能与化学能的可逆转换，其背后是氧化还原反应和离子在材料中的迁移。

• 以锂离子电池为例：充电时，锂离子从正极（如钴酸锂LiCoO₂）的层状结构中脱出，穿过电解质，嵌入到负极（如石墨）的层状结构中，电能转化为化学能储存。放电过程则相反。正极材料的结构稳定性直接决定了电池的循环寿命，而锂离子在正极材料、电解质以及跨越电极/电解质界面的迁移速率则共同决定了电池的倍率性能（充放电速度）。

• 固态电池的突破：传统锂离子电池使用液态有机电解质，存在泄漏、燃烧风险。固态电池采用固态电解质（如氧化物LLZO、硫化物等），其工作机制虽仍是离子迁移，但离子在固体中的传导更为困难，对材料结构和界面提出了极高要求。例如，LLZO（锂镧锆氧）是一种典型的固态电解质，其离子电导率是衡量性能的关键参数，目前研究目标是通过掺杂、优化烧结工艺等手段使其接近液态电解质的水平（10⁻² S/cm量级）。

 高分子存储材料

这类材料的存储方式与传统硅基器件完全不同，它不依赖电荷的多少，而是通过材料整体导电性的高低变化（开关效应）​ 来记录信息。

• D-A型共轭高分子是代表性体系。其分子链上包含电子给体（D）​ 和电子受体（A）​ 单元。在外部电场（电压）刺激下，分子内或分子间会发生电荷转移，从而导致整个材料的导电性从低绝缘态（OFF）跃迁到高导电态（ON）。这种ON和OFF状态分别对应信息“1”和“0”，且状态通常可以保持（非易失性），这就是电学开关效应​ 。

• 这类材料的优势在于分子结构可设计性强。通过改变给体、受体的种类和连接方式，可以精细调节分子的最高占据轨道（HOMO）​ 和最低未占轨道（LUMO）​ 能级，从而调控材料的开关电压、开关电流比等性能。例如，研究中提到的含芴高分子PCFO，其HOMO与LUMO之间的能带隙约为3.07 eV，这个能隙大小直接影响器件的开启电压（-2.3V）和开关稳定性 。

新材料设计中的理论物理基础

在更微观的层面，材料的性能由其电子结构和原子/分子间相互作用决定，这属于理论物理的范畴。

• 能带理论是理解材料导电性的基石。它描述了晶体或大分子中电子所能占据的能量范围（能带）。导电性好的金属导带和价带重叠或间隙很小；半导体和绝缘体则有明显的禁带宽度（带隙，Eg）。前面提到的D-A高分子开关效应，本质上就是电场作用下电子穿越或填充特定能带的过程 。

• 量子力学效应在纳米尺度的材料中变得显著。例如，在超级电容器的多孔碳电极中，当孔隙尺寸缩小到纳米级，电荷的存储可能不再完全是经典的双电层模型，量子电容的贡献会显现出来。在一些利用分子结或单分子进行信息存储的探索中，量子隧穿效应甚至是信息写入和读取的主要机制 。

 总结与展望

总而言之，存储新材料的发展是一个典型的多学科交叉领域。从宏观的性能指标到微观的原子、电子尺度行为，贯穿了电化学、高分子化学与物理、固体物理和量子力学等一系列基础科学原理。未来的趋势是继续通过精准的分子/晶格设计（如高通量计算筛选）、先进的制备工艺（如原子层沉积）以及对界面科学的深入理解，来突破现有材料在能量密度、速度、寿命和成本上的瓶颈。

二、新存储的技术

2.1自旋轨道力矩（SOT）和热辅助写入

自旋轨道力矩（SOT）和热辅助写入是两种旨在突破传统存储技术瓶颈的先进方案。它们分别从不同物理角度出发，试图在速度、密度、功耗和可靠性之间找到更优的平衡点。

特性维度	自旋轨道力矩 (SOT)​	热辅助写入 (如HAMR)​
核心原理​	利用重金属或反铁磁材料中的自旋轨道耦合效应产生力矩，直接翻转磁矩。	通过激光等热源瞬时加热存储介质，降低其矫顽力后进行磁化翻转。
读写速度​	极快​ (皮秒至纳秒级)，读写路径分离，支持高速操作。	受限于加热/冷却过程，相对较慢​ (纳秒级)，存在热延迟。
耐久性​	极高，读写路径分离，避免隧道结击穿，循环次数超10^12次。	热循环可能带来介质疲劳，循环寿命是重要考量因素。
存储密度​	单元可微缩性强，潜力巨大，支持10nm以下工艺。	当前主流用于提升传统磁记录密度（如>4Tb/in²），是HDD扩容的关键。
功耗特点​	单次写入功耗较低，无静态功耗，非易失。	单次写入能耗高，需要能量用于瞬时加热。
主要挑战​	实现无外场确定性翻转的器件结构设计较为复杂。	热管理、材料稳定性及写入过程中的错误控制（如写入后/前擦除错误）。
技术成熟度​	前沿研发阶段，多用于嵌入式缓存、高速MRAM。	已在硬盘驱动器（HDD）中实现商业化应用（如希捷HAMR硬盘）。

2.1.1  技术机理与优劣深度剖析

为了更深入地理解上述差异，我们来看看这两种技术的工作原理及其带来的具体优势和挑战。

 自旋轨道力矩 (SOT)

1. 工作原理：其核心结构是在磁隧道结（MTJ）的自由层下方增加一层重金属（如铂、钽）或反铁磁材料。当写入电流流过这层材料时，会因自旋霍尔效应或拉什巴效应产生纯自旋流。这些自旋流注入上方的铁磁自由层，对其磁矩施加一个力矩（即SOT），从而驱动其翻转。最关键的是，写入电流不经过易损坏的隧道势垒层，实现了读取路径（垂直穿过MTJ）和写入路径（在底层平面内）的物理分离。

2. 核心优势：

   • 高速度与高耐久性：读写分离避免了在写入过程中隧道势垒被反复电流冲击的风险，这使得SOT-MRAM的耐受次数可达万亿次以上，非常适合频繁写入的场景。

   • 快速翻转：SOT效应产生的力矩与自由层磁矩方向垂直，在翻转初始阶段就有较大的力矩，有助于实现更快、更可靠的翻转。

3. 当前挑战与创新：

   • “无场翻转”难题：对于垂直磁化的MTJ，初始时SOT与磁矩共线，无法自行打破对称性实现确定性翻转，传统上需要一个面内磁场辅助，这不利于器件集成。最新研究通过设计特殊的复合磁性结构（如面内/垂直磁矩耦合的“T型”结构）或利用反铁磁材料自身产生的面外自旋极化分量，在材料内部等效生成所需的有效场，从而实现了全电学操控的无场翻转。

   • 界面工程：为了提升自旋流注入效率，研究人员在自旋源层与自由层之间插入二维材料（如石墨烯、过渡金属硫化物）等作为界面层，它们能改善界面平整度、减少缺陷散射，从而提升器件整体性能。

 热辅助写入

1. 工作原理：此技术主要面向硬盘驱动器（HDD）。当需要写入数据时，一束高度聚焦的激光会瞬时（纳秒级）将磁记录介质上目标晶粒加热到其居里温度附近，此时介质的矫顽力急剧下降。随后，一个较小的写入磁场即可轻松完成磁化翻转。写入后，介质急速冷却（皮秒量级），磁化状态被“冻结”，数据得以稳定存储。这巧妙地绕过了“超顺磁极限”，允许使用更稳定的磁性材料来实现超高密度存储。

2. 核心优势：

   • 超高存储密度：是当前推动HDD面密度超越4Tb/in²并继续向更高目标迈进的核心技术。

   • 数据稳定性：在室温下，存储介质具有极高的磁各向异性，确保了写入数据的长期稳定性。

3. 当前挑战与创新：

   • 热损伤与可靠性：反复的局部快速加热和冷却会给介质和磁头带来热应力，可能影响器件寿命。热点的精确控制和材料的热稳定性是巨大挑战。

   • 写入错误：在纳米尺度下，热过程会引入多种复杂的写入错误，例如写入前擦除错误（因介质不均，部分晶粒过早被加热至翻转条件）和写入后擦除错误（冷却过程中因热扰动导致磁化反转）。解决方案包括开发更均匀的介质材料（如通过Cu掺杂降低居里温度波动）和优化的写入脉冲波形。

   • 能耗：虽然单次写入能耗相对于其实现的密度有优势，但激光加热本身的能耗不容忽视。

 如何选择适用场景？

选择哪种技术，完全取决于您的应用场景的首要需求。

• 优先考虑SOT-MRAM的场景：

  • 需要超高速、无限次写入的场合，如高速缓存（CPU L4 Cache）、网络处理器缓存、航空航天等极端环境下的存储器。其非易失性和抗辐照能力是额外优势。

  • 对功耗极其敏感的移动设备、物联网终端的边缘计算和缓存应用。

• 优先考虑热辅助写入（HAMR）的场景：

  • 核心应用是追求超大容量、每GB成本最低的数据中心近线硬盘、企业级存储阵列、冷数据归档库。目前希捷等公司的HAMR硬盘已量产，是此领域的主流技术选择。

  • 对于读写速度要求不高，但对数据长期保存和成本有严苛要求的场景。

2.1.2 热自旋扭矩效应

确实不只用于降低矫顽力，它还能实现一些更精妙的操作，比如多态存储、逻辑运算以及与热辅助技术结合优化写入策略，从而提升存储器的综合性能。

应用方向	核心机制	实现功能/优势
多态存储​	利用温度梯度精确控制合成反铁磁（SAF）​ 自由层中多个磁化状态的切换 。	在单个存储单元中实现多于两种稳定态（如四态存储），显著提升存储密度 。
逻辑运算（存内计算）​	将两路电脉冲作为输入信号，利用电流诱导的热效应与自旋扭矩的特定对称性，直接对存储的数据进行逻辑操作 。	实现存算一体，减少数据在存储器和处理器间搬运的能耗，突破冯·诺依曼瓶颈 。
写入策略优化​	在热辅助记录（如HDD的HAMR）中，利用激光加热产生的温度梯度诱发额外的自旋扭矩辅助磁化翻转 。	显著降低写入过程所需的激光功率或电流强度，从而降低整体功耗 。

 多态存储与逻辑运算的实现

多态存储的实现，关键在于设计特殊的磁性结构。例如，采用铁磁耦合的垂直磁化CoFeB/Mo/CoFeB三层膜或反铁磁耦合的CoFeB/Ta/CoFeB三层膜作为自由层。通过精确控制热自旋扭矩的强度和作用时间，可以驱动自由层在不同磁化状态（如平行、反平行及中间态）之间切换。由于每种状态对应不同的电阻值，单个存储单元便能存储超过1比特的信息（例如2比特）。这对需要高密度存储的应用场景非常有价值。

在逻辑运算方面，热自旋扭矩效应为“存内计算”提供了物理基础。具体的实现方案包括制备特殊的器件结构（如十字状Hall条），将两路电脉冲作为逻辑操作的输入信号。利用电流产生的热效应与自旋扭矩的特定对称性，可以直接对存储的数据进行“与”、“或”、“非”、“与非”和“或非”等多种基本逻辑运算。这种机制使得存储器本身就能完成计算任务，初步实现了存算一体，有助于减少数据在存储器和处理器之间频繁搬运带来的巨大能耗和延迟，从而有效缓解冯·诺依曼瓶颈的制约 。

 写入优化与可靠性提升

热自旋扭矩效应在优化写入策略和提升可靠性方面也作用显著。

在诸如硬盘驱动器（HDD）中使用的热辅助磁记录（HAMR）技术中，核心挑战在于如何平衡写入的难易程度与数据的热稳定性。HAMR通过激光瞬时加热存储介质至其居里温度附近，大幅降低其矫顽力以完成写入，写入后介质快速冷却，数据稳定性得以保障。研究发现，在此过程中，由激光加热引起的垂直温度梯度还能在介质内部（例如在MnPt/FePt多层膜结构中）诱发一个显著的自旋扭矩（即热自旋扭矩）。这个额外的扭矩能够辅助磁化翻转，从而有效降低写入过程对激光功率或写入磁场强度的要求，实现了功耗的降低 。

2.2 热辅助技术在新型存储的探索

2.2.1 热辅助技术

热辅助写入技术确实不止用于传统硬盘，在追求更高性能、更低功耗的新型存储器领域，它也展现出了独特的潜力。

存储器类型	探索中的技术名称	核心要解决的挑战	技术基本原理与价值
MRAM​	TAS-MRAM​	在提升存储密度（缩小单元尺寸）的同时，兼顾写入的可靠性和数据的稳定性。	写入前局部加热存储单元，降低其矫顽力，从而能用更小的电流/磁场实现可靠写入；冷却后，数据稳定性极高。
FeRAM​	技术探索中	主要探索方向在于改善铁电材料的疲劳特性（即反复读写后的性能衰减）和降低写入电压。	理论上，通过热辅助可能有助于铁电畴的更顺畅翻转，从而提升耐久度，但目前仍处早期研究阶段。

 深入探索：TAS-MRAM

在MRAM家族中，热辅助切换（TAS-MRAM）​ 是热辅助技术最受关注的探索方向。

• MRAM的写入挑战：MRAM的核心存储单元是磁隧道结（MTJ）。其信息存储在自由层的磁化方向上。随着存储单元尺寸不断缩小，要稳定地翻转自由层的磁化方向变得越来越困难：一方面需要足够强的写入信号，另一方面又要求写入不能干扰相邻单元（即半选干扰问题），且写入后数据必须长期稳定。

• TAS如何破局：TAS-MRAM在写入时，会先向MTJ通入一个微小电流使其局部迅速加热。高温下，自由层材料的磁各向异性（矫顽力）会显著降低，变得“柔软”而易被改变。此时，只需一个相对较弱的写入磁场或自旋转移矩（STT）电流，就能轻松地翻转其磁化方向，完成写入。写入结束后，单元快速冷却，材料恢复高矫顽力，从而将数据非常牢固地“锁定”。这种 “热开关、冷保持”​ 的机制，巧妙地平衡了写入难易度和数据稳定性之间的矛盾。

• 优势与前景：TAS技术使MRAM在向更小工艺节点推进时，有望实现更高的存储密度和更好的可靠性。尤其在一些对数据非易失性和抗辐照能力有极端要求的领域，如航空航天、汽车电子等，TAS-MRAM展现出独特的应用前景。

 技术特性对比

为了让你更直观地理解热辅助写入MRAM在新型存储器中的地位，下表将其与其它几种主流技术进行了对比。

特性	STT-MRAM​	TAS-MRAM​	FeRAM​	相变存储器(PCM)​
写入方式​	自旋转移矩电流	热辅助+磁场/STT	电场极化	热辅助（改变相态）
非易失性​	是	是​	是	是
写入速度​	快（纳秒级）	相对较慢（受加热过程影响）	非常快	较快
写入耐久性​	高（>10^12次）	极高（预期）	高（~10^14次）	中等
读取速度​	快	快	快	快
成熟度​	已商用	研发/早期应用​	已商用	已商用

从对比中可以看出，热辅助写入（无论是用于MRAM还是其已成熟的HDD、PCM应用）的核心优势往往体现在突破某种物理限制，以实现更高的存储密度或更好的数据稳定性。

热辅助写入技术为新型存储器的发展提供了一种巧妙的思路。它在MRAM（尤其是TAS-MRAM）​ 领域的探索最为活跃，主要目标是解决存储器微型化后写入可靠性与数据稳定性难以兼顾的核心矛盾。虽然该技术目前在写入速度和功耗方面面临挑战，但其在特定应用场景下的巨大潜力，使其持续成为研发热点。而在FeRAM等其他新型存储器中，热辅助技术的应用仍处于更早期的概念探索阶段。

2.2.2  热辅助技术利用局部加热来改变材料的物理特性

热辅助写入技术确实在解决写入可靠性难题的同时，也为降低新型存储器的功耗开辟了一条独特的路径。它通过巧妙地利用局部加热来改变材料的物理特性，从而实现了远低于传统方法的写入能耗。

优势维度	作用机制	带来的功耗效益
降低写入能量壁垒​	通过局部加热，暂时性降低存储介质（如磁性材料）的矫顽力（即磁化翻转难度）。	大幅减少​ 每次写入操作所需的能量，使高密度存储材料得以实用化。
实现高密度低功耗存储​	允许使用具有高磁各向异性的稳定材料，从而在极小尺寸下保持数据稳定性，支持更高存储密度。	在相同或更高存储密度下，单次写入能耗显著低于​ 无法使用此类材料的传统方案。
避免高功耗的全局写入​	热量精准作用于目标写入点位（如单个磁隧道结MTJ），不影响周边单元。	消除或大幅减少​ 了因半选写入等问题带来的无效能耗和潜在干扰。
提升器件寿命与能效​	采用独立热磁辅助层等进行加热，使写入电流不流经精密的MTJ结，或采用更高效的热管理材料。	减少通过MTJ势垒层的高电流应力，延长器件寿命，间接降低因替换和故障导致的整体能耗。
系统级能效优化（如HAMR HDD）​	在硬盘中，通过提高面密度，以更少的盘片和机械部件实现同等或更大容量。	降低每TB的功耗，减少驱动磁头臂的电机功率，并减轻数据中心的散热负担，优化总拥有成本（TCO）。

核心优势解读

表格中的几点优势，其背后是热辅助写入技术对存储介质特性的根本性改变和对系统结构的优化。

• 从“强力翻墙”到“加热开门”：传统写入方式可以类比为“用力把钉子敲进硬木”，需要很大的能量（高写入电流或强磁场）。而热辅助写入则像“先用热风枪软化塑料，再轻松插入”，极大地降低了写入时的“阻力”。这种降低矫顽力​ 的方式，是功耗下降最根本的原因。

• 高密度与低功耗的兼得：为了在更小面积内存储更多数据并防止数据因热扰动丢失，必须使用更“稳定”即磁各向异性更高的材料。但这类材料在室温下极其“顽固”，传统方法难以写入。热辅助写入技术通过对目标点位的局部瞬时加热，解决了这一矛盾，使得在获得高存储密度的同时，无需付出高昂的功耗代价。

• 精准打击，避免误伤：在传统MRAM等阵列中，写入一个位时，同行同列的其他位也会受到部分写入磁场影响（半选干扰），为防止误写，需要复杂电路或额外能耗来抑制。热辅助写入的局部加热特性提供了天然的写入选择性，电流仅用于加热目标单元，极大提高了能量利用效率。

• 保护核心，延长服役：在一些新型存储器（如MRAM）中，让大电流直接穿过精密且脆弱的隧道势垒层（MTJ）进行写入，会加速其老化。热辅助写入技术的一些实施方案（如使用独立的热磁辅助层）可以让写入电流绕过MTJ，或者采用交流电压辅助等更温和的方式，这不仅降低了操作本身的功耗，更重要的是保护了核心存储单元，提升了整体可靠性和能效。

技术实现与展望

热辅助写入技术的这些优势，正通过具体的技术路径变为现实。

• 独立热磁辅助层设计：有专利方案提出在磁隧道结（MTJ）下方设置独立的热磁辅助层。写入时，电流通过该层产生热量和辅助磁场，共同作用完成翻转，而主写入电流不经过MTJ本身，这能显著提高器件寿命。

• HAMR硬盘的系统级能效：在硬盘领域，热辅助磁记录（HAMR）通过激光瞬时加热盘片介质，使得存储面密度得以大幅提升。这意味着，实现同等容量所需的盘片和机械部件更少，硬盘的整体运行功耗（特别是电机驱动功耗）得以降低，从而实现每TB功耗的显著下降。希捷的数据显示，其HAMR硬盘的每TB功耗可降低达45%。

2.2.3 热辅助写入技术中局部加热的能量效率问题

确实是该技术的核心挑战之一。简单来说，能量损耗过大的风险确实存在，但通过一系列创新的光学和结构设计，研究人员已经找到了有效提升能量效率的路径。

主要损耗环节	具体表现	当前的主要优化策略与目标
光路传输与耦合损耗​	激光在波导中传输、从波导到近场换能器（NFT）的耦合过程中，存在散射、反射等能量损失。	采用低损耗光重定向结构和优化波导设计，减少非必要损耗。
近场转换与吸收损耗​	NFT（通常为金属纳米天线）本身会吸收光能并产生热，可能导致自身损坏；同时，磁记录介质层（如FePt）对光的反射和透射较强，吸收效率低。	设计高效NFT（如使用高熔点、与天线材料“不能混溶”的表面扩散抑制层），并采用纳米谐振腔结构（如Ag/SiO₂/FePt）大幅提升介质的光吸收率至近90%。
热管理损耗​	产生的热量会扩散到非目标区域，并导致磁头本身热膨胀（“写入器凸起”），影响飞行高度控制精度，增加系统能耗和可靠性风险。	通过飞行高度控制算法实时补偿热膨胀，并优化热场分布，将能量集中于目标记录点。

 提升能效的技术进展

尽管存在损耗，但通过精巧的设计，能量效率可以得到显著提升：

1. 从“严重损耗”到“高效吸收”的突破

   对于超薄的磁记录介质（如10nm厚的FePt），其光学长度远小于光波长，导致大部分入射光被反射或透射，仅有极少部分被吸收转化为热量。研究发现，通过设计纳米谐振腔超吸收结构（例如在FePt层下方设置银（Ag）反射层，中间以特定厚度的二氧化硅（SiO₂）作为介电层），可以引发光学谐振效应。经过优化后，超过90%的入射光能被记录层吸收，将原先的劣势转化为优势，从源头上大幅提升了能量利用率。

2. 利用温度差产生“额外助力”

   更有趣的进展来自对热产生“自旋扭矩”的利用。日本NIMS的研究团队发现，在记录层（如铁铂合金，FePt）下插入一层反铁磁材料（如锰铂合金，MnPt），当激光局部加热时，两层之间会形成显著的温度差。这个温度差能够产生一种试图改变磁化方向的 “自旋扭矩”​ 。实验表明，这种效应可以额外降低高达35%的矫顽力，这意味着完成数据写入所需的能量（包括热能和磁场能）得以进一步减少，从另一个维度提升了整体能效。

3. 系统级优化与可靠性保障

   在系统层面，优化也在持续进行。例如，通过低损耗光重定向结构和优化波导设计，可以确保更多光能量从激光器高效传导至NFT。同时，为了解决NFT自身发热和热膨胀问题，有专利方案提出用高熔点材料包裹NFT天线，抑制其在高温下的形态变化和材料扩散，从而提升器件的耐久性。

总而言之，热辅助写入技术虽然面临能量损耗的挑战，但这并非不可逾越。当前的研究通过纳米光学结构（如谐振腔）极大提升了光热转换效率，并开始探索利用热自旋扭矩等新物理效应来辅助写入。这些进步共同推动着热辅助写入技术向着更高能效、更可靠的方向发展，为其在大容量数据存储中的应用铺平道路。

2.3 能带理论

2.3.1 能带理论在RRAM的作用

能带理论通过精确调控材料中的电子能级结构，为氧化物阻变存储器（RRAM）的能带工程提供了核心指导。它主要致力于解决电极/介质层界面势垒调控、功能层内的缺陷工程以及异质结能带对齐等关键问题，以此优化RRAM的读写速度、功耗、保持时间和耐久性等性能。

能带工程在RRAM中的主要调控维度及策略。

调控维度	能带工程策略	预期实现的效果
电极/介质层界面​	选择功函数匹配的电极材料，在界面处形成理想的肖特基势垒。	抑制漏电流，提升器件开关比，增强数据保持能力。
介质层体相​	通过掺杂（如Al、Hf、Zr等）调控氧空位的形成能和迁移势垒。	降低操作电压，提高阻变参数的一致性，改善耐久性。
多层异质结构​	构建能带偏移和势垒高度渐变的异质结（如TaOₓ/Ta₂O₅）。	实现自整流特性，解决串扰问题，无需外接选择器。

 电极界面设计：肖特基势垒的调控

电极与氧化物介质层之间的界面特性，很大程度上决定了RRAM的初始电阻状态和电流传导路径。

• 功函数匹配是关键：能带理论指出，当金属与半导体（或绝缘介质）接触时，会因功函数​ 的差异形成肖特基势垒。为了获得良好的开关特性，通常需要精心选择电极材料，使其功函数与介质层的电子亲和能及费米能级位置相匹配。例如，研究表明，采用高功函数的金属（如铂，Pt）作为电极，有助于在界面处形成较高的肖特基势垒，从而有效抑制反向偏压下的漏电流，提升器件的开关比 。

• 实现自整流功能：更为巧妙的设计是利用能带工程在器件内部直接构建整流特性。例如，一项专利技术设计了 Pt/Ta₂O₅/TaOₓ/HfOₓ/Hf​ 的多层结构。该结构利用Pt（高功函数）和Hf（低功函数）分别作为上下电极，结合不同禁带宽度的氧化物（TaOₓ禁带较窄，HfOₓ禁带较宽），在界面处自然形成不对称的肖特基势垒。这种结构使得电流在一个方向上易于导通，而在反方向上被有效阻挡，从而赋予了RRAM单元固有的自整流特性，这对于解决高密度交叉阵列结构中的串扰问题至关重要 。

功能层能带修饰：掺杂与缺陷工程

介质层内部的缺陷，特别是氧空位，是导电细丝形成和断裂的核心，其行为直接受到材料能带结构的影响。

• 操控氧空位行为：通过掺杂​ 特定元素可以改变介质的能带结构，进而影响氧空位的形成和迁移。例如，在Ta₂O₅中掺入p型掺杂剂（如Al、Hf、Zr等），计算表明这可以降低氧空位的形成能和迁移势垒​ [citation:1, 3]。这意味着在电场作用下，氧空位更容易产生和移动，使得导电细丝的形成（Set）和断裂（Reset）过程更加可控，有助于降低操作电压并提高器件性能的一致性 。

• 调控导电细丝特性：掺杂还能影响所形成的导电细丝的本身性质。例如，在HfO₂中引入Zn形成HfZnO，不仅可以优化介质的晶粒尺寸，还能调节导电细丝的化学成分（可能形成更稳定的金属性细丝），从而使RRAM器件在低温环境（如4K）​ 下依然能稳定工作，拓宽了其应用场景 。

异质结能带设计：协同优化性能

对于复杂的多层介质结构，能带理论指导着各层之间的能带对齐设计，以实现特定的功能。

• 构建内建电场：在之前提到的自整流RRAM示例中，TaOₓ（相对较窄的禁带）和HfOₓ（相对较宽的禁带）接触时，由于能带对齐，会在界面处形成价带和导带的偏移，从而产生一个内建电场和势垒。这个内建电场使得载流子在正负偏压下的注入效率不对称，是产生整流效应的物理基础 。

• 能带偏移的定量计算：现代计算材料学手段，如基于密度泛函理论（DFT）​ 的第一性原理计算，可以精确预测不同材料界面处的能带对齐情况（包括导带偏移和价带偏移）。这为在原子尺度上设计最优的异质结结构提供了理论依据和预测工具 [citation:3, 5]。例如，魏苏淮教授团队的研究就系统阐述了如何通过能带计算来设计氧化物的掺杂特性，为RRAM材料筛选提供了指导 。

 实际应用中的表征与计算

在实际的能带工程实践中，先进的表征和模拟计算不可或缺。

• 材料计算的角色：如QuantumATK​ 等材料模拟软件，可以结合DFT和非平衡格林函数（NEGF）方法，模拟RRAM器件在低阻态（LRS）​ 和高阻态（HRS）​ 下的电子输运性质 。通过计算不同偏压下的电流-电压（I-V）曲线，可以与实验测量结果对比，验证能带结构设计的合理性，并深入理解导电细丝的演变过程 。

• 实验表征的验证：X射线光电子能谱（XPS）​ 是实验上测定材料能带结构（如价带顶位置、能隙）和界面化学状态的有力工具 。例如，通过XPS可以分析经过不同退火氛围（N₂或O₂）处理的La基薄膜的界面化学成分变化，从而关联其电学性能的差异 。

总结

总而言之，能带理论为RRAM的能带工程设计提供了从宏观电极选择到原子级缺陷调控的系统性指导原则。通过精心设计电极/介质界面的肖特基势垒、调控介质层内部的缺陷能级（特别是氧空位），以及构建多层异质结能带结构，可以定向优化RRAM的开关特性、功耗、可靠性和集成度。

2.3.2 能带工程在相变存储器（PCM）和铁电存储器（FRAM)的应用

能带工程在相变存储器（PCM）和铁电存储器（FRAM，通常指基于铁电晶体管的FeFET）中的应用，目标都是通过精确操控材料内部的电子能带结构来提升器件性能，但因其物理机制不同，技术路径存在显著差异。

特性维度	相变存储器（PCM）​	铁电存储器（FRAM / FeFET）​
核心物理机制​	热致相变：晶态（低阻）与非晶态（高阻）间的可逆转换	电场致极化翻转：铁电材料内部电偶极子方向的改变
能带工程核心目标​	优化热导率与电导率，降低功耗，提升速度与稳定性	优化界面能带对齐，控制阈值电压，提升存储窗口与可靠性
关键材料策略​	构建超晶格/异质结（如GST/超薄势垒层），声子散射界面设计	MFS/MFIS结构优化，铁电层/沟道层的能带偏移与偶极子调控
载流子传输调控​	间接调控：通过改变相态来调制整体电阻率，影响电流	直接调控：通过铁电极化调制沟道载流子浓度，改变阈值电压
代表性结构​	[GeTe/Sb₂Te₃] 超晶格、[SbTe/GaSb] 异质结	HfO₂基铁电栅堆叠（MFIS）、二维材料/铁电异质结（如CuInP₂S₆/MoS₂）

 PCM：热能调控与界面工程

PCM的能带工程主要围绕热管理和相变动力学控制展开，核心在于优化材料的热学和电学传输特性。

1. 超晶格与异质结设计：精准调控热输运

   为了降低操作功耗，研究人员设计了超晶格结构（如GeTe/Sb₂Te₃）。这种结构在界面处引入了大量的声子散射中心，显著降低了材料的热导率，使得热量可以更集中地作用于相变区域，从而用更小的电流即可实现相变 。同时，异质结界面的存在还能促进均匀成核，抑制元素迁移，从而提升器件的循环耐久性 。

2. 组分工程：调节能隙与相变势垒

   通过调整锗锑碲（GST）合金中元素的化学计量比，可以直接改变材料的能带隙（Eg）。例如，增加Ge含量可以增大非晶态GST的能隙，从而提升其非晶态热稳定性（即更高的10年数据保持温度），这对于数据可靠性至关重要 。

 FRAM/FeFET：界面与极化耦合

FRAM（特别是FeFET）的能带工程核心在于铁电/半导体界面的精确控制，以实现对沟道电位的有效调制。

1. 界面能带对齐与偶极子工程

   FeFET的性能高度依赖于铁电层与沟道半导体层之间的能带偏移。以HfO₂为基础的铁电材料之所以成功，部分原因在于其与硅沟道之间具有适宜的能带对齐关系，这有助于获得较大的存储窗口（Memory Window, MW）并减少电荷注入引起的可靠性问题 。研究人员还会在铁电层中引入特定掺杂（如Si, Al, Gd），以优化铁电畴的翻转特性，从而精确控制阈值电压。

2. 栅堆叠能带设计：MFIS结构

   在金属-铁电体-绝缘体-半导体（MFIS）结构中，能带工程需综合考虑铁电层和界面绝缘层（如SiO₂， HfO₂）。绝缘层的作用是防止电荷注入并保持良好的界面特性，其厚度和介电常数需要精心设计，以平衡铁电极化场能有效调制沟道而不引起大的电压降 。

3. 新兴维度：二维材料异质结

   最新研究探索将二维铁电材料（如CuInP₂S₆）与二维半导体（如MoS₂）堆叠形成范德瓦尔斯异质结。这种结构的界面几乎没有悬挂键，能实现高质量的能带对齐。通过栅压可以调控MoS₂的费米能级，进而精确控制下方铁电忆阻器的开关状态，实现了能带工程在三维尺度上的新突破 。

 核心异同总结

虽然策略迥异，但两者在顶层思路上有共通之处。

• 共同目标：无论是PCM还是FeFET，能带工程的最终目标都是提升器件的关键性能指标，如速度、功耗、耐久性和可靠性。

• 核心差异：

  • PCM的能带工程更像一位热量管理师，其策略侧重于优化热输运路径和相变过程中的原子重排动力学。成功案例包括通过超晶格结构将功耗降低多个数量级 。

  • FeFET的能带工程则更像一位界面调谐师，其成败关键在于精确设计铁电层与沟道之间的能带对齐和极化耦合。前沿研究如基于二维材料的异质结，展示了通过能带工程实现多值存储和门电压可编程特性的巨大潜力 。

2.3.3 能带理论在新型选择器件设计中的应用

能带理论在新型选择器件设计中的应用确实远不止于肖特基势垒和缺陷工程。它更像一位精通“能量流通学”的建筑师，能够通过多种精巧的“能量蓝图”来从根本上疏导和隔离电流路径，从而高效解决串扰问题。

能带调控策略	核心物理机制	解决串扰的关键作用
能带偏移工程​	在异质结界面处制造导带偏移​ 和价带偏移，形成势垒。	构建单向能量墙，允许目标方向电流顺利通过，而显著阻碍反向漏电流，抑制串扰。
量子阱与超晶格设计​	利用量子限制效应，在特定区域形成离散的能级，创造高度非对称的电流-电压特性。	实现非线性度极高的I-V曲线，使器件在低电压下几乎绝缘（关态电流极低），在高电压下迅速导通，有效阻断半选电流。
场效应控制策略​	通过栅压连续调制沟道材料的能带弯曲程度和载流子浓度。	提供电学“开关”，实现对特定单元的选择性导通，并从电路上切断非选单元的泄漏路径。
低维材料能带工程​	利用二维材料的原子级厚度和无悬挂键表面，实现极佳的静电控制。	制造出更陡峭的亚阈值摆幅，使开关状态切换更快、更彻底，从物理上减少串扰窗口。

能带偏移工程：构建选择性“能量墙”

在交叉阵列结构中，串扰的根本原因之一是电流会通过非选单元“抄近道”泄漏。能带理论可以通过设计异质结界面处的能带对齐方式来建造“能量墙”。

• 原理：当两种不同的半导体材料接触时，它们的导带底和价带顶会出现能量差，即能带偏移。通过精心选择材料，可以制造出可观的导带偏移​ 或价带偏移。这个偏移量就像一个势垒。

• 应用：在选择器中，可以设计一种结构，使其在正向偏压下势垒很低，电流易于通过；而在反向偏压下势垒很高，极大地抑制了反向电流。这种非线性电流传输特性确保了只有被施加足够电压的单元才能导通，而那些处于半选状态的单元，由于其两端电压不足以克服势垒，泄漏电流会被有效抑制。这就像为每个存储单元安装了一个单向阀，只允许“正确地址”的电流顺畅流过，而将“错误路径”的漏电流牢牢阻挡在外。

量子阱与超晶格：设计原子级“交通枢纽”

当材料的尺寸小到纳米量级时，量子效应开始起主导作用。能带理论可以指导我们设计量子结构，实现独特的电子输运性质。

• 原理：通过将极薄（几个原子层厚）的不同半导体材料交替生长，形成量子阱或超晶格结构。电子在这些方向上的运动会受到限制，能带会分裂成子带。这可以工程化地创造出极高的非线性开关特性。

• 应用：基于金属-绝缘体-转变机制的选择器是典型例子。其核心是一个具有陡峭绝缘体-金属转变特性的薄膜。能带计算可以帮助理解并优化材料的相变势垒，使得器件在阈值电压以下处于高阻态（泄漏电流极小），一旦超过阈值电压则瞬间切换到低阻态。这种极高的非线性度是抵御串扰的关键，它能确保半选单元始终工作在关态，就像在交叉路口设置了智能红绿灯，只有获得足够“能量通行证”的载流子才能被放行，从根本上避免了“交通混乱”。

 场效应控制：植入精准的“电学开关”

将选择器功能与晶体管的栅控能力相结合，是解决串扰最彻底的思路之一，这本质上是能带理论在三维场效应下的应用。

• 原理：通过施加栅极电压，可以调制沟道区域的能带弯曲程度，从而控制载流子浓度和类型。当栅压使能带向上弯曲（对于n型半导体）时，会耗尽载流子，使沟道关闭；反之则形成导电沟道。

• 应用：将二维材料等作为选择器或直接作为沟道材料，利用其极佳的栅控能力和无悬挂键的平滑界面，可以设计出开关比极高的选通器件。栅压可以精确控制电流的通断，从电路上直接切断通往非选单元的路径。这相当于给每个存储单元配备了一个独立的微观“门卫”，只有收到正确的“电压指令”才会开门，否则就坚决禁止通行，从而实现了完美的选择功能。

 低维材料能带剪裁：开拓新维度的调控

低维材料（如二维材料、纳米线）因其独特的能带结构和新奇的物理效应，为能带工程提供了全新的舞台。

• 原理：二维材料的能带结构与其层数、堆叠方式、应变等密切相关。例如，石墨烯本身无能隙，但二硫化钼有直接带隙。通过构建异质结或施加电场，可以间接调控其能带结构，实现从金属到绝缘体的可控变化。

• 应用：利用二维材料垂直堆叠形成的范德瓦尔斯异质结，可以设计出各种新颖的选择器。例如，通过能带对齐设计，可以实现负微分电阻等特性，这些特性可以用来构建新型选择逻辑，其固有的非线性特性有助于抑制串扰。这仿佛是在原子尺度上用乐高积木搭建“能量立交桥”，每座桥都有其独特的通行规则，从而实现电流的精准定向流动。

2.3.4 能带工程在现代选择器设计的作用

能带工程在现代选择器设计中扮演着核心角色，其关键在于通过精密调控材料的电子能带结构，在非线性度、开关速度和集成复杂度这三个相互制约的性能指标间找到最佳平衡点。

虽然最优解因应用场景而异，但通过一系列策略性的能带设计与材料选择，完全可以在满足特定需求的前提下实现良好的综合性。

技术路径	核心能带调控策略	非线性度	开关速度	集成复杂度	典型应用场景
异质结/超晶格​	通过能带偏移构建势垒，利用量子限制效应	高	中高	高（需外延生长）	高速光通信、精密传感
场效应控制​	栅压调制沟道载流子浓度，改变能带弯曲	中高	高	中（需栅极隔离）	高密度存储阵列、可重构逻辑
相变/铁电材料​	利用相态转变或极化翻转带来的能带巨变	极高	中（受限于相变动力学）	中低（与CMOS工艺兼容性好）	神经形态计算、存内计算

能带工程的平衡策略

要实现上述表格中的平衡，需要在物理机制和材料选择上进行精巧的设计。

1. 异质结界面与量子限域效应

   通过将不同半导体材料（如InGaAs/InP）以原子级精度外延生长形成异质结或超晶格，可以在界面处产生能带偏移，从而构建出天然的载流子势垒。这种结构能产生极高的非线性度（开关比可达10⁴以上），因为载流子需要克服确定的势垒才能导通。同时，纳米尺度的势垒宽度保证了载流子能够通过隧穿效应快速穿越，实现较高的开关速度。然而，这种方法的集成复杂度最高，对材料生长的均匀性和界面质量要求极为苛刻。

2. 场效应调控与静电约束

   此策略利用栅极电压来动态调制沟道区域的能带弯曲程度和载流子浓度。通过选用具有原子级平整界面的二维材料（如MoS₂）或极薄的半导体膜，栅极能实现高效的静电控制，从而获得较陡峭的亚阈值摆幅和较高的开关速度。这种方法在集成复杂度上具有优势，特别是基于成熟CMOS工艺的场效应选择器。其非线性度通常不如异质结方案，但通过引入负电容等效应可进一步优化。

3. 相变与铁电态转变

   相变材料（如GST， Ge₂Sb₂Te₅）在晶态和非晶态之间转变时，其能带结构（如能隙、态密度）会发生巨大变化，导致电阻率显著改变，从而产生极高的非线性度。铁电材料（如掺杂HfO₂）则通过电偶极子的翻转来调制能带结构。这两种机制都能实现巨大的开关比。其主要挑战在于开关速度通常受限于相变或畴翻转的固有动力学过程，难以达到皮秒级别。优势在于集成复杂度相对较低，许多相变和铁电材料与后端硅工艺兼容性较好。

 设计原则与展望

在实际设计中，平衡这三者关系需遵循以下原则：

• 应用场景驱动：首先明确核心需求。例如，高密度存储阵列可能优先考虑低集成复杂度和高非线性度，对速度要求稍次；而光通信接收机则可能最看重高开关速度和足够的非线性度。

• 协同设计与仿真：利用第一性原理计算和TCAD器件仿真工具，在原子尺度预测材料的能带结构，并在器件级别评估其电学性能，从而在流片前进行大量“虚拟实验”，加速最优设计的筛选。

• 探索新机制与材料：持续关注新兴材料和技术，例如：

  • 范德瓦尔斯异质结：通过堆叠不同的二维材料，可以“乐高式”地人工构造出具有独特能带排列的新型选择器，有望实现更优的性能平衡。

  • 拓扑绝缘体：其表面态具有独特的能带结构，可能带来低功耗、高速的新奇开关特性。

 总结

总而言之，能带工程为选择器设计提供了强大的工具箱。其精髓在于深刻理解能带结构如何决定载流子的输运行为，并据此在非线性度、开关速度和集成复杂度这个“不可能三角”中，为特定应用找到那个最合适的平衡点。未来的发展趋势是继续通过新材料的发现、新物理效应的运用以及更精细的工艺控制，不断突破现有框架的限制。

2.4 第一性原理计算预测掺杂对存储器介质层性质的影响

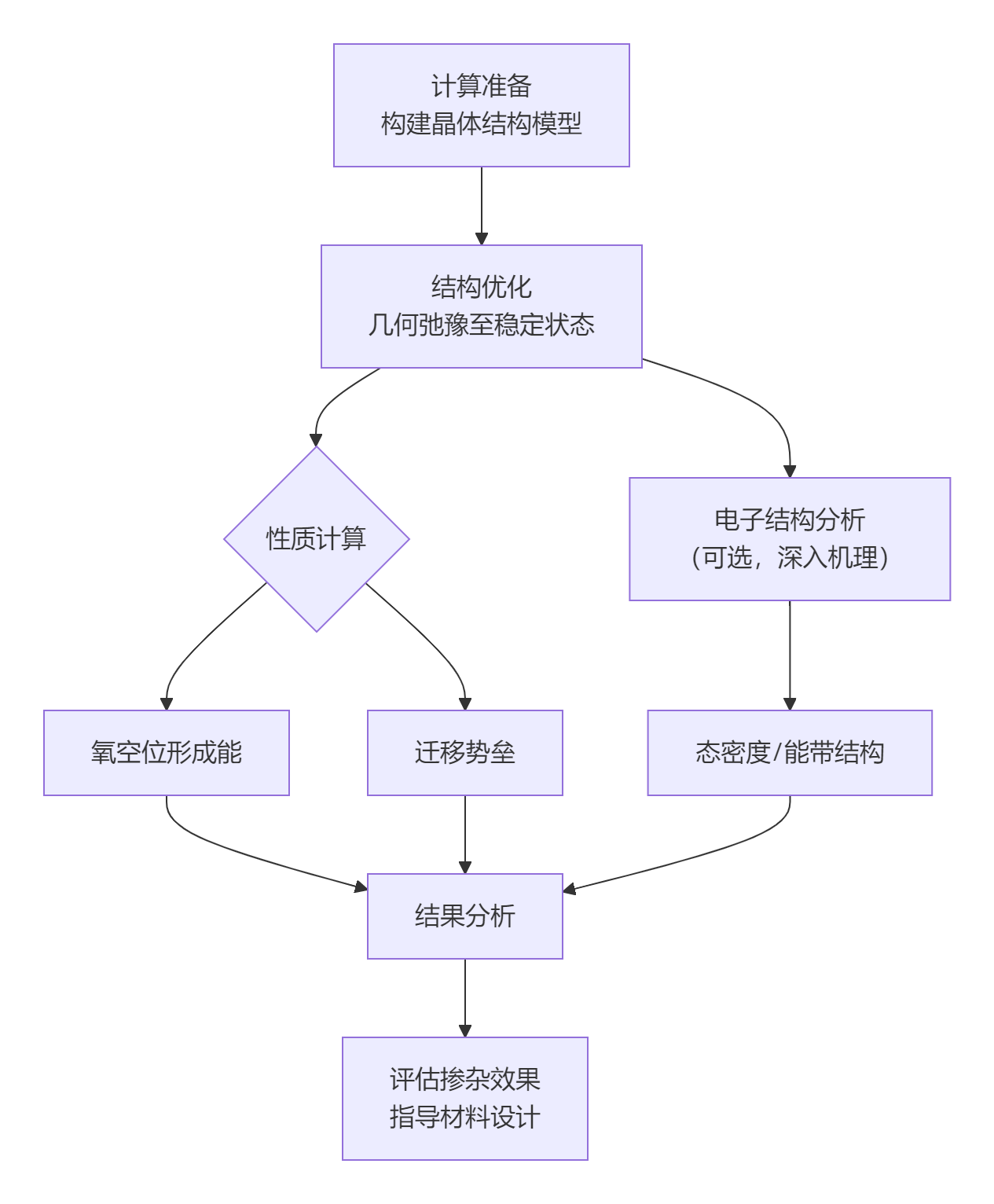

通过第一性原理计算预测掺杂对存储器介质层性质的影响，是设计高性能存储器的强大工具。下面这张图直观展示了核心的计算分析流程：

 计算流程与关键物理量

如流程图所示，计算始于构建一个能代表介质材料（如HfO₂、ZrO₂）的超胞模型。随后进行几何优化（结构弛豫），使原子位置和晶胞参数达到能量最低的稳定状态，这是后续准确计算的基础。

基于优化后的结构，便可计算核心性质：

• 氧空位形成能：衡量在晶体中移除一个氧原子所需消耗的能量。计算公式通常为：

  E_form = E_(system_with_Vo) - E_(perfect_system) + μ_O

  其中，E_(system_with_Vo)和 E_(perfect_system)分别是含氧空位和完整体系的总能量，μ_O是氧的化学势。形成能越低，意味着氧空位越容易自发形成。

• 氧空位迁移势垒：描述氧空位在晶格中从一个稳定位置迁移到相邻稳定位置所需克服的能量障碍。常采用弹性带方法计算。迁移势垒越低，表明氧空位在电场作用下移动越容易，器件操作速度可能越快。

此外，通过计算态密度和能带结构，可以深入理解掺杂如何改变材料的电子特性，例如是否在禁带中引入缺陷能级，从而解释导电性变化的微观机理。

 掺杂元素的选择与效果

不同掺杂元素对氧空位形成能和迁移势垒的影响存在显著差异，这主要取决于掺杂剂的电子结构和它在晶格中的行为。

• 降低形成能与迁移势垒的掺杂：p型掺杂剂（如Al、Hf、Zr、Ti）在HfO₂或Ta₂O₅等介质中，能有效降低氧空位的形成能。以Ni掺杂HfO₂为例，研究显示Ni还能降低氧空位的迁移势垒，这是因为Ni与氧空位之间存在较强的吸引作用（相互作用能为-2.335 eV），有利于氧空位的聚集和定向移动，从而形成更均匀的导电细丝。

• 影响氧空位聚集行为的掺杂：掺杂元素还会影响氧空位之间的相互作用，从而改变它们形成导电细丝的模式。例如，在ZrO₂中，Al掺杂会使氧空位之间产生吸引作用（负的相互作用能），促使氧空位"抱团"形成细丝。而Ag掺杂则可能导致氧空位相互排斥（正的相互作用能），此时可能是Ag金属性较强，自身主导了导电细丝的形成。

• 引入新调控维度的掺杂：某些掺杂元素或结构（如引入MoS₂插层并利用其S空位）能够为氧空位或金属离子的聚集提供优先的成核位点。这可以约束导电细丝的形成位置和尺寸，显著改善器件性能的一致性。

提升计算预测效率

为应对第一性原理计算的高耗时挑战，可以结合以下方法提升效率：

• 机器学习辅助：通过构建已知掺杂体系的数据集，训练机器学习模型，可快速预测新掺杂组合的潜在性质（如费米能级），从而缩小需要精细第一性原理计算的范围。

• 先进算法与软件：使用QuantumATK、VASP等专业软件及其高级功能（如非平衡格林函数法研究电子输运，或特殊准随机结构模拟高浓度无序掺杂），能更高效精确地模拟实际器件工况。

利用第一性原理计算，可以在构建物理器件前，深度洞察掺杂对RRAM/FRAM介质材料氧空位形成能和迁移势垒的微观影响机制。关键是通过计算氧空位形成能和迁移势垒等参数，评估掺杂对降低器件操作电压、提高速度、改善均匀性等方面的潜在效果。计算中需特别注意掺杂元素的选择及其引入方式（替位或间隙），并结合电子结构分析来理解宏观性能变化的物理本质。

理解关键参数

要理解预测的原理，首先要明确两个核心参数：

• 氧空位形成能：衡量在晶体中移除一个氧原子并形成空位所需的能量。形成能越低，意味着氧空位越容易自发形成。这对存储器的初始形成电压和数据保持能力有直接影响。

• 氧空位迁移势垒：描述氧空位在晶格中从一个稳定位置移动到相邻稳定位置所需克服的能量障碍。迁移势垒越低，离子在外场作用下移动得越快，这直接关系到存储器的开关速度。

掺杂的目的，就是通过引入杂质原子来改变宿主材料的电子结构，从而系统地调控这两个参数。

计算流程与关键分析

第一性原理计算（通常基于密度泛函理论，DFT）通过求解薛定谔方程来预测材料的基态性质，无需经验参数。

1. 模型构建与优化

   • 构建超晶胞：首先需要建立一个大晶胞模型，包含几十个甚至上百个原子，用以模拟无限的晶体结构。例如，对于二氧化铪（HfO₂），会构建一个包含特定晶相（如单斜m-HfO₂）的超晶胞。

   • 引入掺杂与空位：在优化好的完整晶胞中，用一个杂质原子替换某个宿主金属原子（替代掺杂），或在晶格间隙加入杂质原子（间隙掺杂）。为了计算氧空位形成能，则需要在模型中手动移除一个特定的氧原子。

   • 几何结构优化：使用DFT计算松弛整个模型的原子位置，使得体系总能量最低，得到稳定的基态结构。

2. 电子结构分析

   通过对优化后的稳定结构进行电子结构计算，可以深入理解掺杂影响的微观机理：

   • 态密度分析：可以展示材料的能带结构和电子在各个能量级别的分布情况。当体系中存在氧空位时，通常会在禁带中引入缺陷能级（陷阱能级），这些能级可以作为电子输运的阶梯，显著改变材料的导电性。掺杂会调制这些缺陷能级的位置和分布。

   • 电荷密度分析：通过观察电荷在空间上的分布变化，可以直观地看到杂质原子如何影响其周围原子的成键情况。例如，计算可能会显示掺杂剂原子与邻近氧原子之间的电荷转移，这有助于解释为什么掺杂能稳定或 destabilize 氧空位。

3. 关键参数计算

   • 氧空位形成能计算：通过比较含有氧空位的超晶胞总能量、完整超晶胞的总能量以及氧原子在参考相（如氧气分子）中的能量，可以计算出氧空位的形成能。研究表明，某些p型掺杂剂（如Al、Hf、Zr、Ti）可以降低Ta₂O₅等介质中氧空位的形成能。在ZrO₂中，Al掺杂能使氧空位之间相互吸引，从而促进其成团簇，形成导电细丝。

   • 氧空位迁移势垒计算：通常采用弹性带方法（Nudged Elastic Band, NEB）来计算。该方法在氧空位迁移的初态和末态之间插入一系列镜像体系，并通过计算和优化，找到连接初末态的能量最低路径，路径上的最高点即为迁移势垒。例如，计算表明在二氧化铪的不同晶相中，氧空位的迁移势垒差异很大，这直接影响了基于不同晶相的RRAM器件的开关速度和数据保持能力。

 实践案例与计算工具

在实际研究中，通过具体的案例可以更清晰地看到计算的应用：

• 案例启示：研究发现，在HfO₂中，Ni掺杂能与氧空位产生强烈的吸引作用（相互作用能为-2.335 eV），有助于形成更均匀的导电细丝，从而可能改善器件的循环耐久性。而在ZrO₂中，Al掺杂和Ag掺杂虽然都能改善阻变特性，但机理不同：Al掺杂促进氧空位主导的细丝形成，而Ag掺杂则因Ag本身的金属性主导了细丝形成过程。这体现了不同掺杂元素的独特影响。

• 常用计算工具：进行这些计算通常需要专业的软件包，例如VASP、Quantum ESPRESSO、CASTEP（作为Materials Studio的一部分）等。此外，像QuantumATK这样的集成平台不仅支持DFT计算，还能结合非平衡格林函数（NEGF）研究电子输运性质，并提供强大的NEB工具用于计算迁移势垒。

2.5 DFT理论

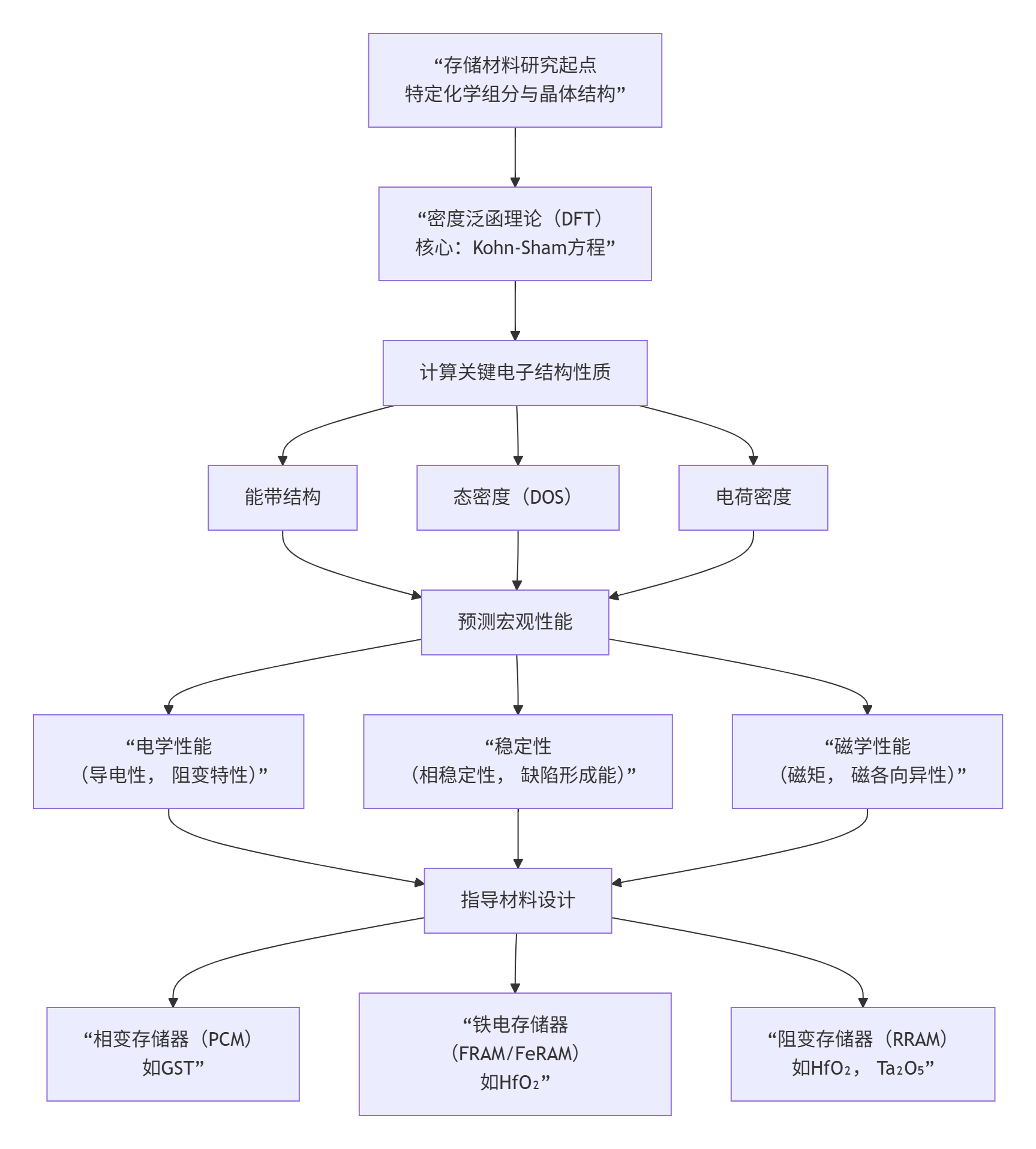

密度泛函理论（Density Functional Theory, DFT）是理解与预测存储材料微观性质的强大理论工具，它通过求解Kohn-Sham方程来规避直接处理多电子薛定谔方程的复杂性，从而高效预测材料的基态性质。下面这张图直观展示了DFT在现代存储材料研究中的核心工作流程与关键预测性质：

探讨DFT如何具体指导几类重要存储材料的研发。

 DFT的核心原理与优势

DFT的成功基于两个核心定理：

• Hohenberg-Kohn第一定理指出，体系基态的所有性质（包括能量）由其电子密度唯一决定。这避免了直接处理复杂的多电子波函数。

• Hohenberg-Kohn第二定理给出了通过能量变分原理求解基态电子密度的方法。

在此基础上，Kohn-Sham方程引入了一个虚构的无相互作用电子系统，这个系统的电子密度与真实的相互作用电子系统相同。通过求解这个辅助系统的方程，将多体问题简化为单体问题，主要的计算复杂性被转移到处理电子关联效应的交换关联泛函中。常用的泛函如局域密度近似（LDA）​ 和广义梯度近似（GGA），以及更精确的杂化泛函，都是为了更好地描述交换关联作用。

DFT的优势在于，它能够在原子尺度上建立材料的原子排列（结构）​ 与其宏观特性（功能）​ 之间的桥梁，即“构效关系”。通过计算，可以在合成材料之前预测其关键性能，大大加速了新材料的研发进程。

 指导特定存储材料的设计

1. 相变存储器材料（PCM）

PCM依赖如Ge₂Sb₂Te₅（GST）​ 等材料在晶态（低阻）与非晶态（高阻）之间快速可逆的相变。

• DFT应用：通过计算晶态和非晶态模型的电子态密度（DOS）​ 和能带结构，DFT可以揭示非晶化导致迁移率隙​ 的产生，从而解释高电阻率的来源。

• 性能预测：计算不同相的形成能可以评估其稳定性。通过声子谱计算可以判断动力学稳定性。键态分析有助于理解相变速度的微观机理。

2. 铁电存储器材料（FRAM/FeRAM）

传统FRAM使用锆钛酸铅（PZT），但基于掺杂氧化铪（HfO₂）​ 的铁电存储器因其CMOS工艺兼容性而备受关注。

• DFT应用：DFT计算能够揭示正交相（o相）​ 氧化铪中铁电性的起源，并展示三方相​ 相比正交相具有更低的铁电翻转势垒，这有助于降低器件的操作电压。

• 性能预测：通过计算极化-电场（P-E）回线，可以预测剩余极化强度（Pr）和矫顽场（Ec）。缺陷形成能计算（如氧空位）可以评估缺陷对极化翻转疲劳的影响。

3. 阻变存储器材料（RRAM）

RRAM利用金属氧化物（如HfO₂、Ta₂O₅）中导电细丝（常与氧空位有关）的形成和断裂实现阻变。

• DFT应用：DFT可精确计算氧空位的形成能和迁移势垒。例如，在HfO₂中，通过攀爬镜像法（CI-NEB）​ 计算氧空位迁移路径和能垒，可以预测开关速度和耐久性。

• 性能预测：分析含氧空位模型的能带结构和态密度，可以揭示导电细丝的微观机制（是局域态还是类金属通道）。计算不同浓度氧空位下的体系能量，可以模拟细丝形成过程。

 当前挑战与发展方向

尽管DFT非常强大，但在实际应用中也面临一些挑战和持续发展的方向：

• 带隙问题：标准的LDA和GGA泛函会系统性低估半导体和绝缘体的带隙。更精确的GW方法或杂化泛函（如HSE06）​ 可以改善，但计算成本显著增加。

• 强关联体系：对于含有d或f电子的强关联材料（如某些过渡金属氧化物），标准的DFT泛函描述不佳，需要DFT+U​ 等方法来处理。

• 范德瓦尔斯力：普通泛函难以准确描述层状材料间的弱范德瓦尔斯力，需要专门的vdW-DF​ 泛函校正。

• 计算成本与精度平衡：计算体系的规模（原子数）和精度要求与计算资源需要权衡。GPGPU加速和人工智能辅助的材料筛选（AI4Materials）是当前重要趋势，有望大幅缩短计算时间。

 总结

密度泛函理论通过求解Kohn-Sham方程，已成为连接存储材料原子结构与宏观性能的桥梁。它能够预测能带结构、缺陷行为、相稳定性和电子传输特性等关键参数，为设计新型相变存储器（PCM）、铁电存储器（FRAM）和阻变存储器（RRAM）​ 材料提供了强大的理论指导。随着计算硬件（GPGPU）的进步和人工智能算法的融合，DFT将在未来存储材料的探索与优化中发挥更加关键的作用。
