一、传统模拟信号矩阵：VGA矩阵与AV矩阵
VGA矩阵作为模拟信号时代的代表，主要支持VGA（RGBHV）、YPbPr等模拟视频信号，部分高端型号可兼容S-VIDEO、C-VIDEO格式，并支持4路立体声音频输入。其核心优势是兼容性强，可通过倍线技术将输入信号提升至1080P或1920x1200分辨率输出，还具备字符叠加、分辨率手动调节功能，适用于中小型会议室、教学场景等基础演示需求。但受限于模拟传输特性，信号易受干扰，传输距离较短（通常不超过15米）。
AV矩阵以CVBS模拟信号为核心，分辨率仅支持标清级别（352×288），是早期监控系统、小型商铺展示的常用设备。其特点是成本低廉、操作简单，支持多摄像头信号轮巡切换，但不支持高清信号，目前已逐渐被数字矩阵替代，仅在老旧设备改造场景中保留应用。
二、数字基础矩阵：HDMI矩阵与DVI矩阵
HDMI矩阵是当前主流的数字矩阵类型，支持HDMI 1.3至2.1等多版本标准，兼容HDCP版权保护协议，可传输视频、音频及控制信号于一体。基础型号支持1080P@60Hz，高端4K版本可实现4Kx2K@60Hz及3D信号传输，部分还具备EDID学习功能，能自动匹配信号源与显示设备参数。其应用场景覆盖家庭影院、企业会议室、展览展示等，通过TCP/IP网络或手机APP即可实现远程控制，操作便捷。
DVI矩阵专注于数字视频信号传输，兼容HDMI 1.3标准，但不支持模拟信号，核心优势是嵌入式EDID管理与DDC控制技术，分辨率最高支持1080P。由于缺乏音频传输功能，需搭配独立音频设备使用，主要适用于专业监控中心、工业控制场景等对音频需求较低的环境，目前在高清化升级中逐渐被HDMI矩阵替代，但在老旧专业设备系统中仍有稳定应用。
三、专业级信号矩阵：SDI矩阵与音频矩阵
SDI矩阵是广播级专业设备，支持SD-SDI、HD-SDI、3G-SDI甚至12G-SDI全格式信号，频带宽可达150MHz，具备抗干扰强、传输距离远（无中继可达100米）的特性。其核心应用于电视台演播室、新闻直播、大型舞台演出等场景，可实现多摄像机信号零延迟切换，保障直播信号稳定性。部分型号支持随路音频传输，与视频信号同步切换，避免音画错位问题。
音频矩阵专注于音频信号的独立切换与处理，支持AES/EBU数字音频、RCA模拟音频、3.5mm接口等全格式输入输出。其核心功能包括音频信号放大、混音、均衡调节，可实现多路音频信号的交叉切换与同步传输，适用于专业音响系统、会议扩声、广播电台等场景。高端型号支持96kHz/24bit无损采样率，配合DSP数字处理技术，能精准还原音质。
四、高清与全能型矩阵：4K矩阵与无缝混合插卡矩阵

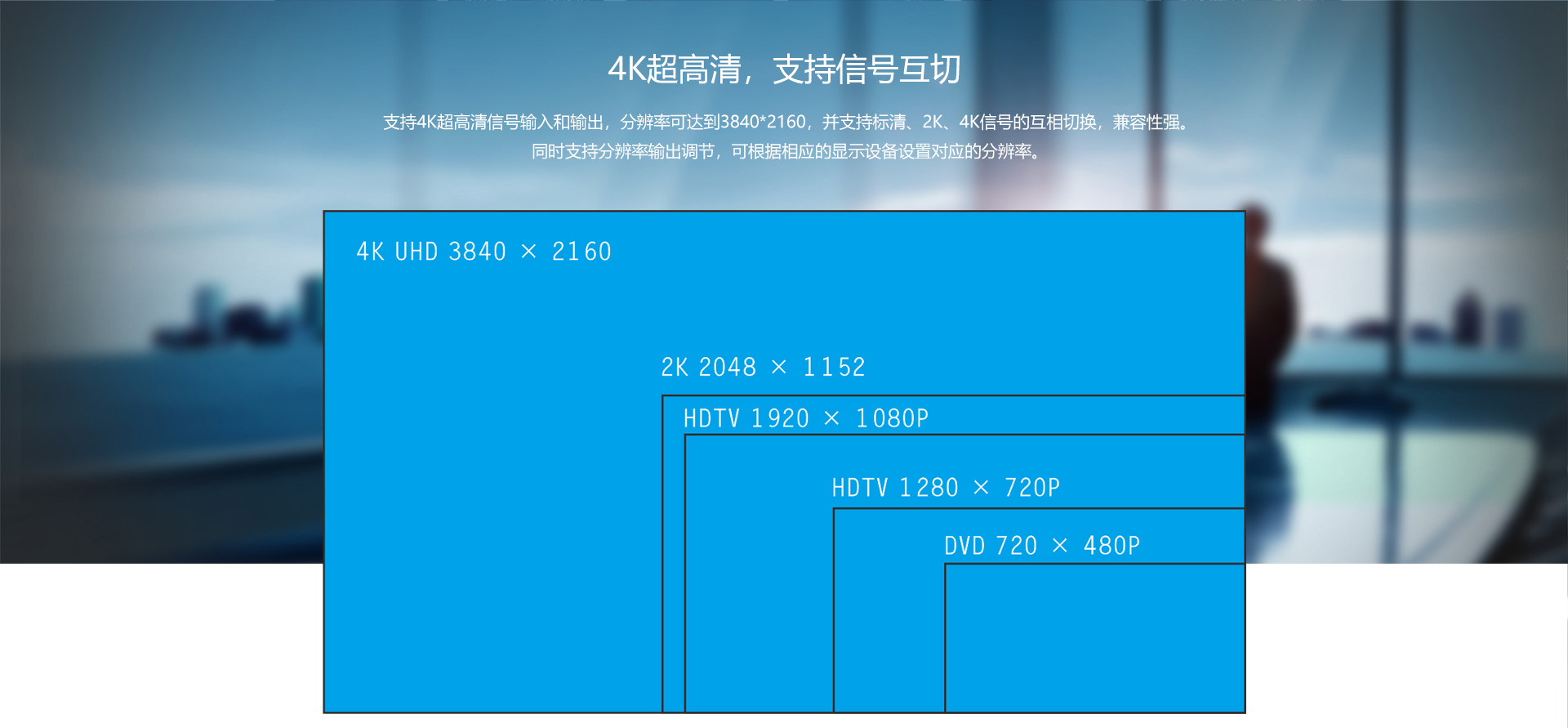

4K矩阵是高清化升级的核心设备，符合HDMI 1.4a及以上标准，支持4Kx2K分辨率及HDR技术，传输速率可达10.2Gbps。部分型号通过HDBT或光纤传输技术，可实现4K信号40米（CAT6网线）或1KM（单模光纤）的长距离传输，解决大型场馆信号覆盖难题。其应用场景包括4K会议室、数字博物馆、高端影音室等，能满足超高清视觉体验需求。

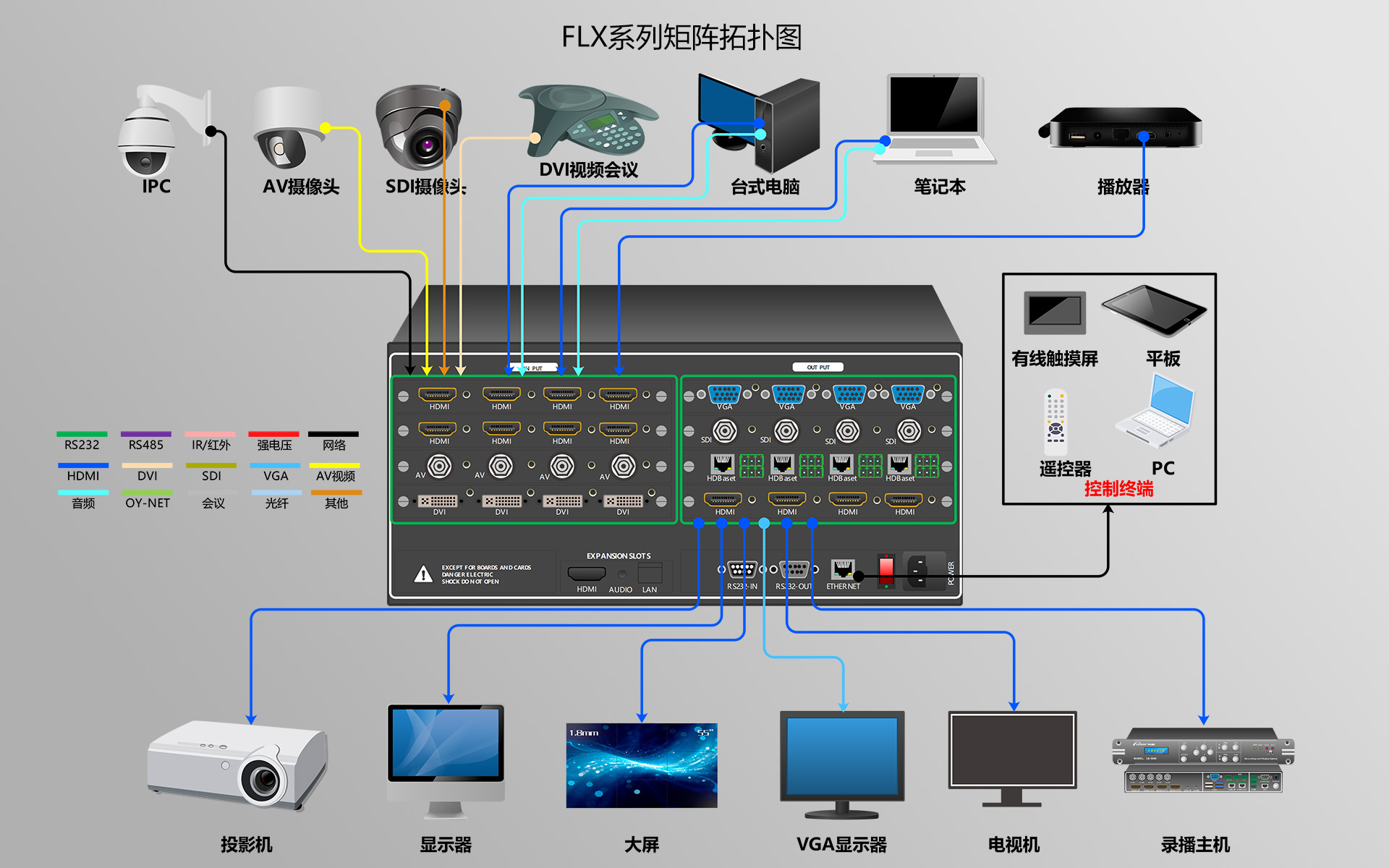

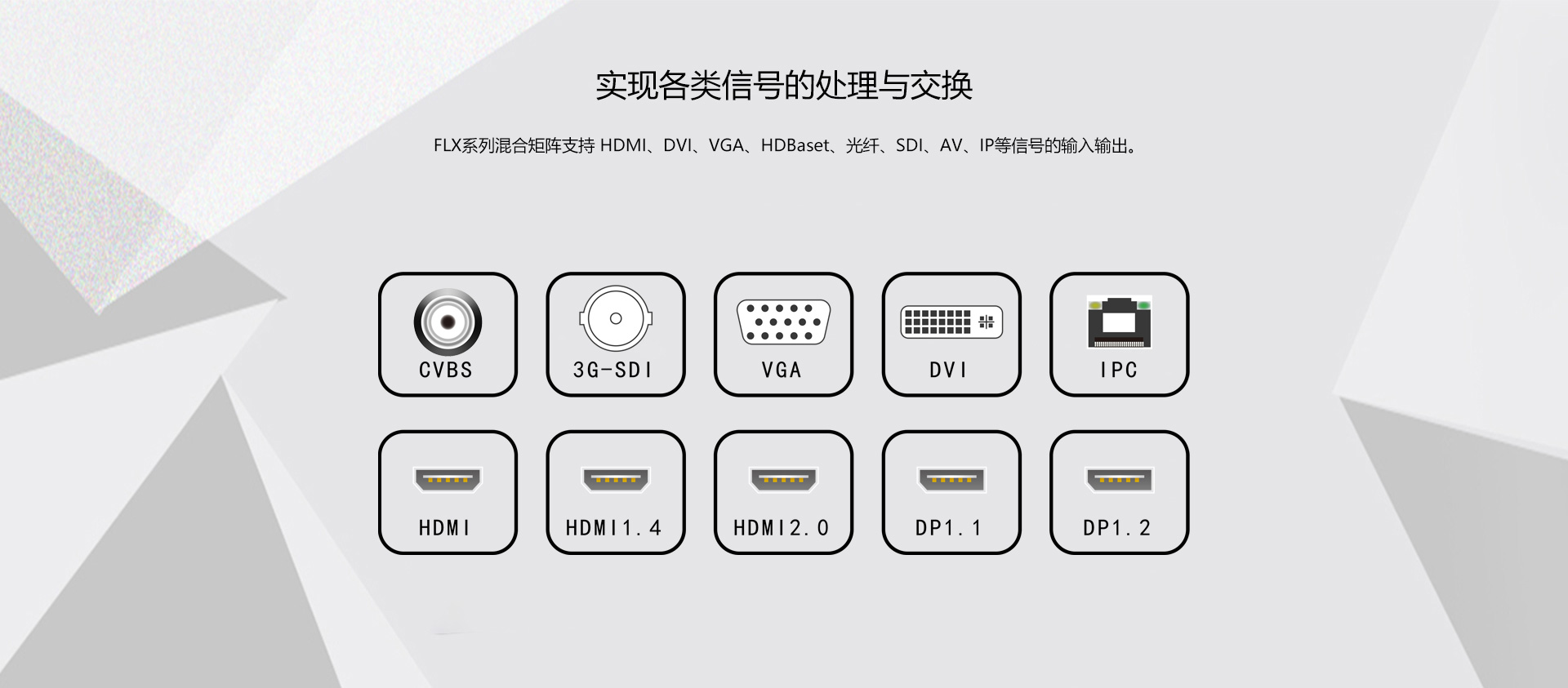

无缝混合插卡矩阵FLX-NANO/FLX-MMD/FLX-LARGE是当前功能最全面的矩阵类型，采用模块化插卡设计，可灵活搭配VGA、HDMI、DVI、SDI、光纤等多种接口板卡，单卡支持4路信号输入输出，最大可扩展至144进144出规模。其核心优势是“无缝切换”（切换延迟≤20ms）与“跨信号兼容”，无需额外转换器即可实现不同类型信号的直接切换，支持音视频同步绑定操作。控制方式涵盖RS232/485、TCP/IP网络、手机APP等，适用于大型演播室、智慧城市指挥中心、超大型展览等复杂场景，是高端视听系统的核心枢纽。
