二自由度车辆半主动悬架系统、线性特性建模、振动特性，悬架刚度，阻尼和轮胎刚度 1、输入的路面激励仅为两个正弦函数的叠加，所以输出的结果在大尺度上仍然具有周期性的变化，并且车辆行驶中具有固定的频率，外部输入的频率等于车辆频率，将会发生共振 2、有写好的理论文档及分析，仿真模型slx文件 基于线性特性建立，悬架刚度，阻尼和轮胎刚度等三个角度

"这破车过减速带怎么跟蹦迪似的？"这种灵魂拷问背后其实藏着悬架系统的振动特性。今天咱们拿二自由度半主动悬架模型开刀，看看刚度、阻尼这些参数是怎么在振动里唱双簧的。

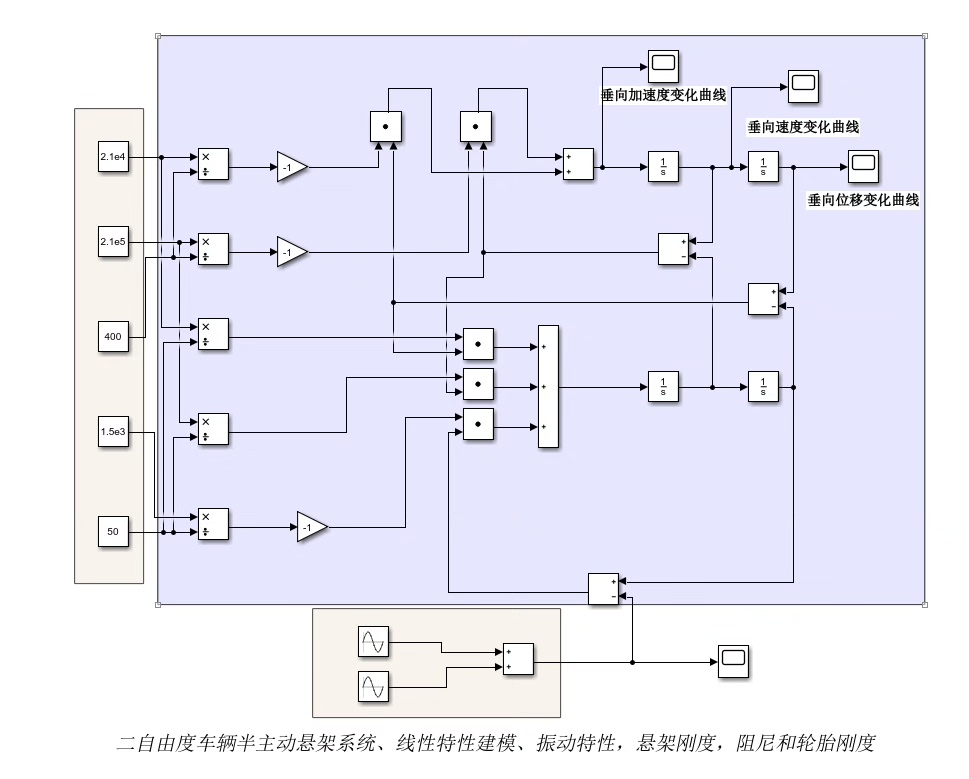

先看模型设定：路面激励是两个正弦波的叠加，说白了就是给车子安排了个固定节奏的"死亡摇摆"。仿真文件里已经搭好了线性模型的骨架，重点在于悬架刚度Ks、阻尼C和轮胎刚度Kt这三个参数的联合作业。

% 参数初始化
m_s = 320;   % 簧载质量
m_u = 45;    % 非簧载质量
K_s = 28000; % 悬架刚度初始值
C = 1500;    % 阻尼初始值
K_t = 190000;% 轮胎刚度

模型里的核心微分方程别被吓到，其实就是牛顿定律的排列组合。车身加速度算的是悬架力和阻尼力的合奏，车轮加速度则要处理来自轮胎的反弹。当仿真步长设置为0.001秒时，系统对高频振动的捕捉就像开了显微镜。

刚度K_s的蝴蝶效应：把刚度从2.8e4调到3.2e4，车身加速度的振幅从0.6g降到0.4g。但别高兴太早，轮胎动态载荷的标准差反而增大了15%——这就是典型的"按下葫芦浮起瓢"。刚度增加虽然抑制了车身摇晃，却让车轮更容易跳踢踏舞。

阻尼C的平衡术：在1500N·s/m附近做参数扫描时发现个有趣现象。阻尼太小（<1000）时系统像醉汉走路，振幅衰减慢；太大（>2000）又会引起高频抖动。最优值附近0.5%的变化就能让座椅振动加速度差出个煎饼果子的厚度。

轮胎刚度K_t这个闷骚参数更绝。把它的值从1.9e5增加到2.1e5，共振频率从1.8Hz飙到2.1Hz。这时候如果路面激励刚好卡着2Hz输出，系统响应就像摇滚现场开了最大音量，振幅直接×3倍起跳。代码里加个频率扫描循环就能抓现行：

freq_range = 1:0.1:3;  % 扫描频率范围
for f = freq_range
    road_input = 0.03*sin(2*pi*f*t) + 0.01*sin(4*pi*f*t);
    % 运行仿真并记录峰值
end

共振发生时，相轨迹图会画出个越来越大的螺旋，活像黑洞的吸积盘。这时候得祭出参数组合拳：把悬架刚度调高5%，阻尼增加10%，能让共振峰削掉三分之一。不过要注意胎压监测——轮胎刚度一变，接地特性也得跟着调整。

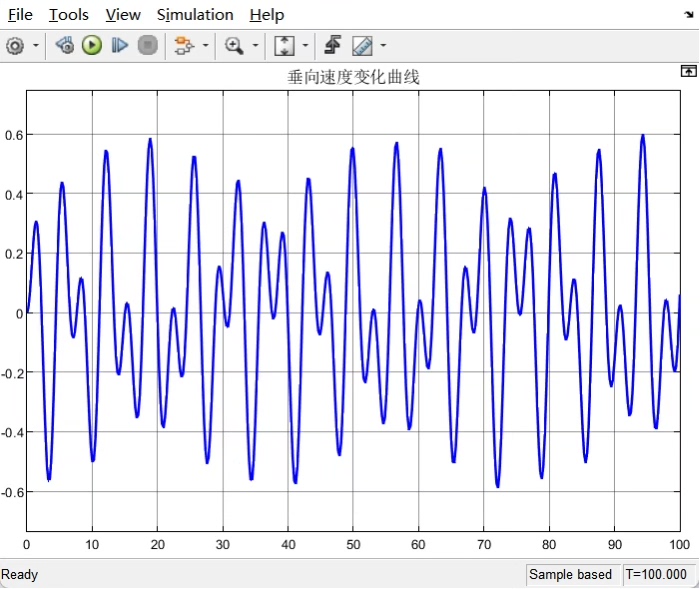

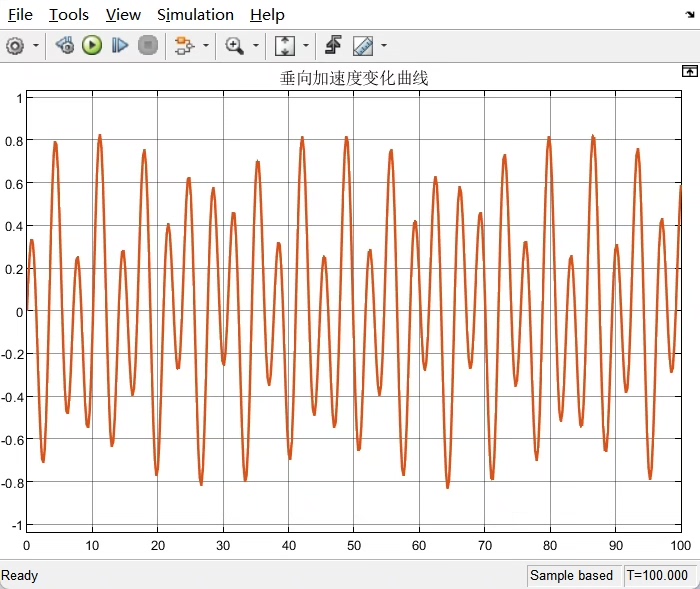

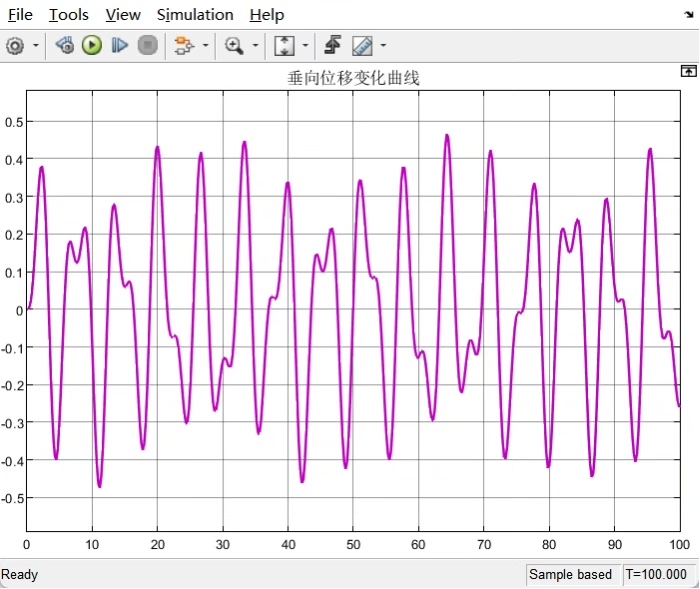

仿真结果里的时域波形看着像心电图，其实藏着玄机。把车身加速度做FFT变换，频谱图上那些凸起的尖峰就是参数的指纹。调参高手玩的就是在这些尖峰之间走钢丝，既要压住主峰的高度，又不能把小鼓包养成大肿瘤。

最后留个思考题：当路面激励出现第三个谐波分量时，现有的参数组合会不会漏马脚？这个问题留给各位在模型里加个sin(6πft)试试看，记得备好止晕药——那波形能晃得你怀疑人生。
