前言

人们已经开发了许多机器学习模型，每种都有其优缺点。如果没有神经网络模型，这个目录就不完整。在 OpenCV 中，你可以使用其他框架开发的神经网络模型。

在本文中，你将学习如何在 OpenCV 中使用神经网络。具体来说，你将学习：

• OpenCV 可以使用哪些神经网络模型

• 如何为 OpenCV 准备神经网络模型

神经网络模型概述

神经网络的另一名称是多层感知器（multilayer perceptrons），其灵感来源于人类大脑的结构和功能。可以想象成一个由互相连接的节点组成的网络，每个节点对流经的数据执行简单计算。这些节点，也称为“感知器”，通过彼此之间的通信，根据接收到的信息调整连接。感知器按有向图组织，计算从输入到输出有确定的顺序。它们的组织通常用顺序层（sequential layers）来描述。学习过程使网络能够识别模式，即使是未见过的数据，也能做出预测。

在计算机视觉中，神经网络处理的任务包括图像识别、目标检测和图像分割。通常，在模型内部会执行三类高层操作：

特征提取
网络接收图像作为输入。前几层分析像素，寻找基本特征，如边缘、曲线和纹理。这些特征就像积木，为网络提供对图像内容的初步理解。

特征学习
更深层的网络在这些特征基础上进行组合和转换，发现更高级、更复杂的模式。这可能包括识别形状或对象。

输出生成
最后几层利用学到的模式进行预测。根据任务不同，可能是对图像分类（例如猫与狗）或识别其中的对象。

这些操作是通过学习获得的，而非人工设计。神经网络的强大在于其灵活性和适应性。通过微调神经元之间的连接并提供大量标注数据，我们可以训练网络以极高精度解决复杂的视觉问题。但也正因为这种灵活性和适应性，神经网络通常在内存和计算复杂度方面不是最高效的模型。

训练神经网络

由于模型的特性，训练通用神经网络并非易事。OpenCV 本身不提供训练功能。因此，你必须使用其他框架训练模型，然后在 OpenCV 中加载它。在这种情况下使用 OpenCV 的原因可能是你已经在用 OpenCV 处理其他图像任务，不想为项目引入额外依赖，或者因为 OpenCV 是一个更轻量的库。

例如，考虑经典的 MNIST 手写数字识别问题。为了简单起见，我们使用 Keras 和 TensorFlow 来构建和训练模型。数据集可以从 TensorFlow 获取。

import matplotlib.pyplot as plt
import numpy as np
from tensorflow.keras.datasets import mnist

# 加载 MNIST 数据
(X_train, y_train), (X_test, y_test) = mnist.load_data()
print(X_train.shape)
print(y_train.shape)

# 可视化检查
fig, ax = plt.subplots(4, 5, sharex=True, sharey=True)
idx = np.random.randint(len(X_train), size=4*5).reshape(4,5)
for i in range(4):
    for j in range(5):
        ax[i][j].imshow(X_train[idx[i][j]], cmap="gray")
plt.show()

两个打印语句输出：

(60000, 28, 28)
(60000,)

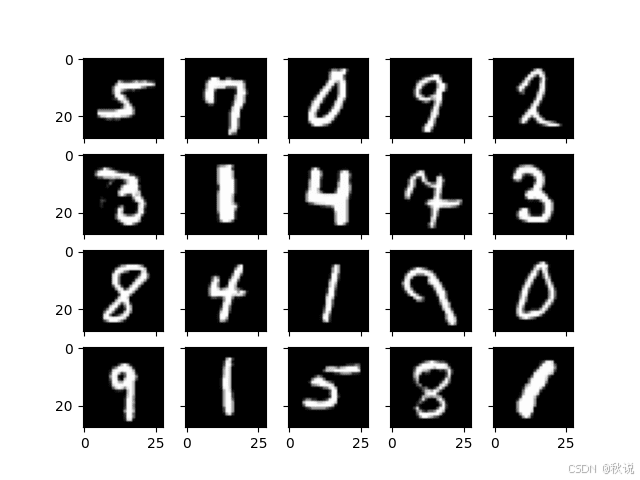

可以看到，数据集提供的数字为 28×28 灰度图像格式。训练集有 60,000 个样本。你可以使用 matplotlib 显示一些随机样本，看到类似如下的图像：

这个数据集的标签为 0 到 9，表示图像上的数字。针对这个分类问题，有许多模型可以使用，其中著名的 LeNet5 就是一个例子。我们用 Keras 语法创建一个模型：

from tensorflow.keras.models import Sequential
from tensorflow.keras.layers import Conv2D, Dense, AveragePooling2D, Flatten

# LeNet5 模型
model = Sequential([
    Conv2D(6, (5,5), input_shape=(28,28,1), padding="same", activation="tanh"),
    AveragePooling2D((2,2), strides=2),
    Conv2D(16, (5,5), activation="tanh"),
    AveragePooling2D((2,2), strides=2),
    Conv2D(120, (5,5), activation="tanh"),
    Flatten(),
    Dense(84, activation="tanh"),
    Dense(10, activation="softmax")
])
model.summary()

最后一行会显示神经网络的结构如下：

Model: "sequential"
________________________________________________________________________________
 Layer (type)                            Output Shape           Param
================================================================================
 conv2d (Conv2D)                         (None, 28, 28, 6)      156
 average_pooling2d (AveragePooling2D)    (None, 14, 14, 6)      0
 conv2d_1 (Conv2D)                       (None, 10, 10, 16)     2416
 average_pooling2d_1 (AveragePooling2D)  (None, 5, 5, 16)       0
 conv2d_2 (Conv2D)                       (None, 1, 1, 120)      48120
 flatten (Flatten)                       (None, 120)            0
 dense (Dense)                           (None, 84)             10164
 dense_1 (Dense)                         (None, 10)             850
================================================================================
Total params: 61706 (241.04 KB)
Trainable params: 61706 (241.04 KB)
Non-trainable params: 0 (0.00 Byte)
________________________________________________________________________________

这个网络包含三层卷积层，后面跟着两层全连接层。最终的全连接层输出一个 10 维向量，表示输入图像属于 10 个数字中某一类的概率。

在 Keras 中训练这样的网络并不困难。

首先，需要将输入从 28×28 的图像像素重新格式化为 28×28×1 的张量，以满足卷积层对额外维度的要求。同时，标签应转换为 one-hot 向量，以匹配网络输出格式。

然后，你可以开始训练，设置超参数：由于这是多类分类问题，损失函数使用交叉熵（cross entropy）；优化器选择 Adam，这是常用的选择。在训练过程中，观察预测准确率即可。训练速度应较快。这里设定训练 100 个 epoch，但如果在验证集上连续四个 epoch 损失没有改善，则提前停止训练。

代码如下：

import numpy as np
from tensorflow.keras.utils import to_categorical
from tensorflow.keras.callbacks import EarlyStopping

# 将数据重塑为 (样本数, 高度, 宽度, 通道数) 的形状
X_train = np.expand_dims(X_train, axis=3).astype('float32')
X_test = np.expand_dims(X_test, axis=3).astype('float32')
print(X_train.shape)

# 对输出进行 one-hot 编码
y_train = to_categorical(y_train)
y_test = to_categorical(y_test)

# 编译模型
model.compile(loss="categorical_crossentropy", optimizer="adam", metrics=["accuracy"])

# 设置早停回调
earlystopping = EarlyStopping(monitor="val_loss", patience=4, restore_best_weights=True)

# 开始训练
model.fit(
    X_train, y_train,
    validation_data=(X_test, y_test),
    epochs=100,
    batch_size=32,
    callbacks=[earlystopping]
)

运行该模型会输出训练进度，例如：

Epoch 1/100
1875/1875 [==============================] - 7s 4ms/step - loss: 0.1567 - accuracy: 0.9528 - val_loss: 0.0795 - val_accuracy: 0.9739
Epoch 2/100
1875/1875 [==============================] - 7s 4ms/step - loss: 0.0683 - accuracy: 0.9794 - val_loss: 0.0677 - val_accuracy: 0.9791
...
Epoch 15/100
1875/1875 [==============================] - 7s 4ms/step - loss: 0.0147 - accuracy: 0.9951 - val_loss: 0.0404 - val_accuracy: 0.9890

由于早停规则，训练在第 15 个 epoch 停止。

完成训练后，你可以将 Keras 模型保存为 HDF5 格式，这会包含模型结构和各层权重：

model.save("lenet5.h5")

构建整个模型的完整代码如下：

#!/usr/bin/env python

import numpy as np
from tensorflow.keras.datasets import mnist
from tensorflow.keras.callbacks import EarlyStopping
from tensorflow.keras.layers import Conv2D, Dense, AveragePooling2D, Flatten
from tensorflow.keras.models import Sequential
from tensorflow.keras.utils import to_categorical

# 加载 MNIST 数据
(X_train, y_train), (X_test, y_test) = mnist.load_data()
print(X_train.shape)
print(y_train.shape)

# 构建 LeNet5 模型
model = Sequential([
    Conv2D(6, (5,5), input_shape=(28,28,1), padding="same", activation="tanh"),
    AveragePooling2D((2,2), strides=2),
    Conv2D(16, (5,5), activation="tanh"),
    AveragePooling2D((2,2), strides=2),
    Conv2D(120, (5,5), activation="tanh"),
    Flatten(),
    Dense(84, activation="tanh"),
    Dense(10, activation="softmax")
])

# 将数据重塑为 (样本数, 高度, 宽度, 通道数)
X_train = np.expand_dims(X_train, axis=3).astype('float32')
X_test = np.expand_dims(X_test, axis=3).astype('float32')

# 对标签进行 one-hot 编码
y_train = to_categorical(y_train)
y_test = to_categorical(y_test)

# 编译并训练模型
model.compile(loss="categorical_crossentropy", optimizer="adam", metrics=["accuracy"])
earlystopping = EarlyStopping(monitor="val_loss", patience=4, restore_best_weights=True)
model.fit(X_train, y_train, validation_data=(X_test, y_test), epochs=100, batch_size=32, callbacks=[earlystopping])

# 保存模型为 HDF5 格式
model.save("lenet5.h5")

将模型转换为 OpenCV 使用

OpenCV 的 dnn 模块支持神经网络，可以加载多种框架保存的模型，包括 TensorFlow 1.x 的模型。但对于上面保存的 Keras 模型，最好先将其转换为 ONNX 格式。

用于转换 Keras 模型（HDF5 格式）或通用 TensorFlow 模型（Protocol Buffer 格式）的工具是 Python 模块 tf2onnx。

你可以在环境中安装它：

pip install tf2onnx

安装后，可以使用该模块进行转换。例如，将保存的 Keras 模型 HDF5 文件转换为 ONNX 格式：

python -m tf2onnx.convert --keras lenet5.h5 --output lenet5.onnx

这会生成 lenet5.onnx 文件。

在 OpenCV 中使用时，需要将模型加载为网络对象。如果是 TensorFlow 的 Protocol Buffer 文件，可以使用：

cv2.dnn.readNetFromTensorflow('frozen_graph.pb')

而这里我们使用的是 ONNX 文件，因此应使用：

cv2.dnn.readNetFromONNX('model.onnx')

该模型假设输入为 “blob”，调用方法如下：

net = cv2.dnn.readNetFromONNX('model.onnx')
blob = cv2.dnn.blobFromImage(numpyarray, scale, size, mean)
net.setInput(blob)
output = net.forward()

这里的 blob 也是一个 numpy 数组，但重新格式化以增加批次维度。

在 OpenCV 中使用模型只需要几行代码。例如，我们再次从 TensorFlow 数据集中获取图像，并检查测试集所有样本以计算模型准确率：

import numpy as np
import cv2
from tensorflow.keras.datasets import mnist

# 加载 ONNX 模型
net = cv2.dnn.readNetFromONNX('lenet5.onnx')

# 准备输入图像
(X_train, y_train), (X_test, y_test) = mnist.load_data()
correct = 0
wrong = 0
for i in range(len(X_test)):
    img = X_test[i]
    label = y_test[i]

    blob = cv2.dnn.blobFromImage(img, 1.0, (28, 28))

    # 推理
    net.setInput(blob)
    output = net.forward()
    prediction = np.argmax(output)
    if prediction == label:
        correct += 1
    else:
        wrong += 1

print("测试样本总数:", len(X_test))
print("准确率:", (correct/(correct+wrong)))

在 OpenCV 中运行神经网络与在 TensorFlow 中略有不同，需要分两步设置输入和获取输出。

在上面的代码中，你将输出转换为 “blob”，没有进行缩放或偏移，因为模型就是这样训练的。你输入单张图像，输出是一个 1×10 的数组。作为 softmax 输出，可以使用 argmax 函数获得模型的预测结果。随后对测试集计算平均准确率非常简单。

运行结果如下：

测试样本总数: 10000
准确率: 0.9889

总结

在本文中，你学习了如何通过 OpenCV 的 dnn 模块使用神经网络。具体包括：

• 如何训练神经网络模型并将其转换为 ONNX 格式，以便 OpenCV 使用
• 如何在 OpenCV 中加载模型并运行推理
