序

搭建采用的方式为免费版：（没钱买公网IP，没钱买云服务器）

• VMware （产品：VMware® Workstation 17 Pro 版本17.6.4 build-24832109）
• Windows服务器（镜像文件：cn_windows_server_2016_updated_feb_2018_x64_dvd_11636703.iso）
• EMQX服务器（Windows版本：emqx-5.3.0-windows-amd64.zip）
• ollama（本地版本：qwen2.5:1.5b）
• pip（python-3.12.9-amd64.exe）
• MQTTx（测试用）

安装VMware

直接安装就行，注意内存分配和网络连接模式，我采用的是校园网，桥接模式连不上网，就用了NAT模式

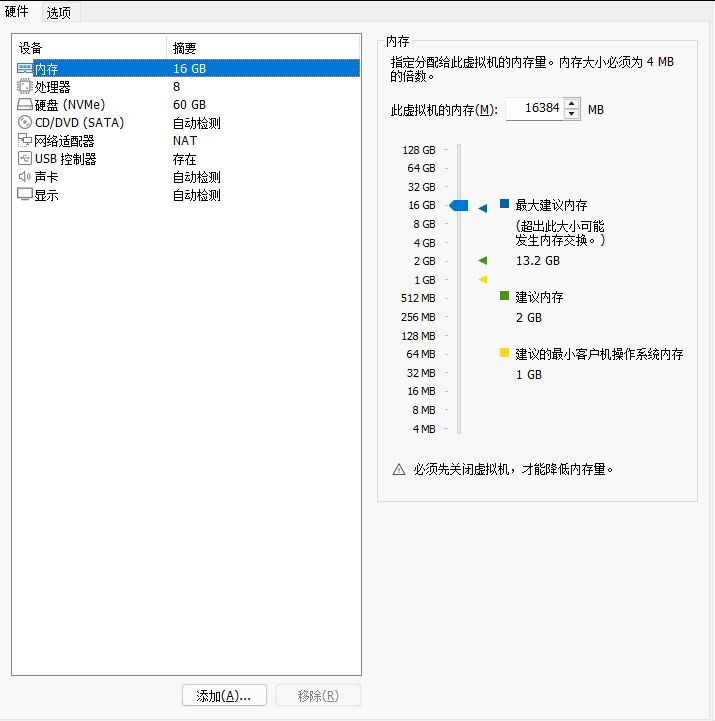

相关配置

注意

== 网络适配器：选择 NAT → 可以让局域网设备访问 ，我用的校园网，桥接模式连不上网，无法通过校园网认证==

安装Windows服务器

步骤

1. 打开 VMware Workstation Player
2. 点击 Create a New Virtual Machine / 创建新虚拟机
3. 选择 Installer disc image file (ISO) → 浏览到你的 ISO
   文件：cn_windows_server_2016_updated_feb_2018_x64_dvd_11636703.iso
4. 点击 Next
5. 选择 Microsoft Windows → 版本选择 Windows Server 2016 → Next
6. 输入虚拟机名称
7. 设置虚拟机存储位置（默认即可） → Next
8. 设置磁盘容量（推荐 60GB 或更大）
9. 选择 Store virtual disk as a single file → Next
10. 点击 Customize Hardware
11. 内存：至少 8GB（如果电脑够大，可 16GB）
12. CPU：至少 4 核
13. 网络适配器：选择 NAT → 可以让局域网设备访问（校园网需要选择NAT）
14. 确认其他设置 → Close
15. 点击 Finish / 完成
16. 选中你的虚拟机 → 点击 Play virtual machine / 开始
17. 选择语言和时间 → 点击 Next
18. 点击 Install Now
19. 选择版本（Windows Server 2016 Standard 或 Datacenter，带 GUI 版本）
20. 勾选 “Desktop Experience”（带图形界面，便于操作）
21. 点击 Next → Accept license → Next
22. 选择 Custom: Install Windows only
23. 选择虚拟磁盘 → Next → 系统开始安装

相关配置

第 1 步：配置初步网络设置：

配置网络（NAT 模式下的静态 IP 设置）
NAT 模式下，你的虚拟机 通过 VMware 的虚拟网卡（VMnet8）共享主机的网络。
校园网环境下，NAT 是最稳定、最方便的方式。
确保服务器有：

• 固定 IP（但要设置在 NAT 网段内）
• 可正常上网
• 不会与主机或其他设备冲突

第 2 步：查看 NAT 网络的网段，在 Windows 主机上查看

打开 VMware Workstation
左上角：编辑（Edit）
点击：虚拟网络编辑器 (Virtual Network Editor)
找到：VMnet8（这是 NAT 网络）
记下以下信息：
VMnet8 的子网 IP（Subnet IP） → 如：192.168.238.0
子网掩码（Subnet Mask） → 一般是 255.255.255.0
网关（Gateway IP） → 一般是 .2 → 如：192.168.238.2

第 3 步：给服务器配置静态 IP（在服务器内）

进入 Windows Server 2016 →右下角网络图标 → 打开网络和共享中心 →更改适配器设置 →
右键你的网卡（通常叫 Ethernet）→ 属性 →
双击 Internet 协议版本 4 (TCP/IPv4)

项目	填写示例
IP 地址	192.168..（自己定，只要不冲突）
子网掩码	255.255.255.0
默认网关	192.168..（必须与 VMnet8 网关一致）
首选 DNS	8.8.8.8
备用 DNS	114.114.114.114

注意

网络适配器的选择和密钥的填写
❗ 不能随便设置成校园网 IP
因为 NAT 不是桥接，虚拟机不能直接接入校园网真实网络，只能在 VMware 的虚拟 NAT 网段内使用。
❗ IP 不能与主机冲突
只要不要用 .1、.2、.254 等常用保留 IP 就没问题。
例如使用 .100 .120 都行。
❗ DNS 必须填公网 DNS
否则你会出现 “能 ping 通 IP 但无法上网”。

验证

设置好后，在 Windows Server 2016 的命令提示符输入：
ping 192.168.**.**ping 通 VMware 网关
ping 8.8.8.8 能 ping 通（网络正常）
ping www.baidu.com若能通 → DNS 正常，网络 OK。

在服务器安装EMQX服务器

步骤

第 1 步：解压 EMQX 包

第 2 步： 启动 EMQX

进入 EMQX 的 bin 目录：C:\EMQX\emqx\bin
CMD运行
cd C:\EMQXServe\emqx-5.3.0-windows-amd64\bin
启动 EMQX
.\emqx start
查看 EMQX 状态
.\emqx status
创建管理员账号
.\emqx admins add myadmin mypassword

第 3 步：查看 EMQX 是否正在运行

CMD运行
输入：emqx ctl status
正常输出类似：Node 'emqx@127.0.0.1' is started emqx 5.3.0 is running

第 4 步：测试端口是否开启

在 cmd 输入：netstat -ano | findstr 1883
看到 TCP 1883 已经监听：TCP 0.0.0.0:1883 LISTENING xxxx
这是 MQTT 端口。
测试 Dashboard（管理界面）端口：netstat -ano | findstr 18083
应该看到：TCP 0.0.0.0:18083 LISTENING

第 5 步：打开 EMQX Dashboard（管理界面）

浏览器输入：http://127.0.0.1:18083
默认账号密码：
用户：admin
密码：public

第 6 步：允许局域网访问 EMQX

默认配置 EMQX 只能本机访问，局域网访问需要确保：
Windows 防火墙允许端口 1883 & 18083
打开防火墙 → “高级设置” → “入站规则” → 新建规则：

类型：端口
TCP
端口：1883, 18083
动作：允许
名称：EMQX

第 7 步： NAT 模式下实现局域网访问（端口转发）

保持 NAT 模式才能上网，可以通过 VMware NAT 端口转发 来让局域网设备访问 EMQX：
打开 VMware NAT 配置
在宿主机（你的物理电脑）打开 VMware → 编辑 → 虚拟网络编辑器
选择 VMnet8 (NAT) → 点击 NAT 设置 → 端口转发
添加端口转发规则
假设：
虚拟机 EMQX IP：192.168.*.**
MQTT 端口：1883
Dashboard 端口：18083
添加规则

名称	协议	宿主机端口	虚拟机 IP	虚拟机端口
MQTT	TCP	1883	192.168.*.**	1883
Dashboard	TCP	18083	192.168.*.**	18083

第 8 步：Windows 防火墙放行端口

在虚拟机和宿主机都需要放行端口（TCP 1883 & 18083）：

1. 打开防火墙高级设置
   登录虚拟机 Windows Server 2016
   点击 开始菜单 → 控制面板 → 系统和安全 → Windows 防火墙
   点击左侧 高级设置 → 打开 Windows 防火墙高级安全 窗口
2. 创建新的入站规则
   在左侧栏选择 入站规则（Inbound Rules）
   在右侧点击 新建规则（New Rule）
3. 选择规则类型
   规则类型选择 端口（Port） → 点击 下一步
   选择 TCP
   在 特定本地端口（Specific local ports） 输入：
   1883,18083
   1883 → MQTT
   18083 → Dashboard
   点击 下一步
4. 设置操作
   选择 允许连接（Allow the connection）
   点击 下一步
5. 应用规则到配置文件
   勾选所有配置文件：
   域（Domain）
   专用（Private）
   公用（Public）
   点击 下一步
6. 命名
   在名称栏输入：EMQX
   在描述栏写上：允许 EMQX MQTT 和 Dashboard 端口
   点击 完成（Finish）

第 9 步： 测试端口监听（测试防火墙规则是否生效）

在虚拟机 CMD 执行：
netstat -ano | findstr 1883
netstat -ano | findstr 18083
输出 LISTENING → EMQX 正常

第 10 步：测试宿主机访问

获取宿主机局域网 IP，例如 192.168.1.50
浏览器访问 Dashboard：
http://192.168.1.50:18083
MQTT 客户端连接：
Host: 192.168.1.50
Port: 1883
用户名/密码：EMQX 创建的账号
端口转发生效后，局域网内其他设备也能访问这个宿主机 IP。

验证

第 1 步： 测试 MQTT 端口 1883 netstat -ano | findstr 1883

出现类似内容表示 EMQX 正常监听：TCP 0.0.0.0:1883 LISTENING XXXX

第 2 步： 测试 Dashboard 端口 18083netstat -ano | findstr 18083

正常输出类似：TCP 0.0.0.0:18083 LISTENING XXXX

服务器部署ollama

资源	最低需求	虚拟机
RAM	≥ 4GB	8G
CPU	任意 x86 (无 GPU 也能跑)	2
硬盘空间	约 1.8GB～2GB	60G

ollama各版本大小

模型	大小	能力	适合
tinydolphin	~25 MB	最轻模型，回答简单问题	极低配置
qwen2.5:0.5b	~300 MB	中文好，简单问答	推荐
qwen2.5:1.5b	~1.1 GB	更强一些	低配也能跑
llama3.2:1b	~1 GB	英文好、性能高	低配可运行

相关配置

在虚拟机 Windows Server 安装 Ollama

第 1 步：下载 Windows 版 Ollama

下载后运行安装程序（.exe）。
安装完成后，打开 PowerShell（管理员） 输入：
ollama --version
如果出现版本号（例如 0.1.x），说明安装成功。

第 2 步： Ollama 安装 Qwen2.5-1.5B 指令

到虚拟机里运行：
ollama pull qwen2.5:1.5b
启动测试：
ollama run qwen2.5:1.5b
出现模型回复说明 Ollama 部署成功。

第 3 步： 确认 Ollama API 是否正常运行

使用 HTTP 测试工具
你虚拟机里应当有浏览器，直接访问：
http://127.0.0.1:11434/api/tags
出现：

[{"name":"qwen2.5:1.5b","model":"qwen2.5:1.5b","modified_at":"**********","details":{"parent_model":"","format":"gguf","family":"qwen2","families":["qwen2"],"parameter_size":"1.5B","quantization_level":"Q4_K_M"}}]}

即成功

ollama与嵌入式设备通信

注意

让ollama和EMQX通信需要配置EMQX的webhook规则，但是该版本的 WebHook 插件 UI 里 没有“Body Template（请求体模板）”输入框。EMQX 5.x 里的 WebHook 配置结构已经简化，只能做最基本的事件回调，不支持直接自定义 JSON Body。

桥接器

使用的 EMQX 5.3 免费版 / 社区版，确实 规则动作里没有“HTTP WebHook”选项。
规则引擎无法直接发 HTTP 请求给 Ollama
不能通过 EMQX 内置 WebHook 实现 “MQTT → Ollama API → MQTT”
必须换做 “外部桥接程序（Python 脚本）订阅 MQTT → 调用 Ollama → 发布 MQTT” 的方式

安装pip

第 1 步：下载 Python

下载 Windows x64 可执行安装程序（例如 Python 3.12.x 最新版本）
保存到虚拟机本地

第 2 步：安装 Python

双击安装程序运行
勾选 “Add Python 3.x to PATH”（非常重要，否则 PowerShell 找不到 pip）
选择 “Customize installation” → 下一步
勾选 “pip”（默认会勾选）
点击 Install
安装完成后，点击 “Disable path length limit”（推荐）
完成安装

第 3 步：验证 Python 和 pip 是否可用

打开 PowerShell 输入：
python --version
pip --version
如果输出类似：
Python 3.12.0
pip 23.2.1
说明安装成功。

第 4 步：安装依赖库

在 PowerShell 输入：
pip install paho-mqtt requests
等待安装完成，会显示：
Successfully installed paho-mqtt requests

第 5 步：测试 Python 能否调用 MQTT

在 PowerShell 输入：
import paho.mqtt.client as mqtt
import requests
print("库导入成功")
如果输出：
库导入成功
说明 Python + pip + 依赖环境都准备好了。
创建桥接器 Python 脚本
在虚拟机创建文件夹，例如：
C:\EMQXBridge\
新建文件：
C:\EMQXBridge\mqtt_ollama_bridge.py

桥接程序

将下面完整代码复制进去mqtt_ollama_bridge.py： 包含三个关键字段的Jason格式

import paho.mqtt.client as mqtt
import requests
import json

# ========== 配置 ==========
MQTT_BROKER = "192.168.###.###"  # 你自己的虚拟机 EMQX IP
MQTT_PORT = 1883
TOPIC_REQUEST = "ai/request"
TOPIC_RESPONSE = "ai/response"
OLLAMA_URL = "http://127.0.0.1:11434/api/generate" # 你自己的回环地址，或者使用IP地址也行
MODEL_NAME = "qwen2.5:1.5b"
# ==========================

# MQTT 消息回调
def on_message(client, userdata, msg):
    payload_str = msg.payload.decode()
    print(f"[MQTT] 收到消息: {payload_str}")

    # 尝试解析 JSON
    try:
        data_json = json.loads(payload_str)
        prompt = data_json.get("msg", payload_str)
    except:
        prompt = payload_str

    # 调用 Ollama API
    request_data = {
        "model": MODEL_NAME,
        "prompt": prompt,
        "stream": False
    }

    try:
        resp = requests.post(OLLAMA_URL, json=request_data)
        resp_json = resp.json()

        # 只保留需要的字段
        filtered_json = {
            "model": resp_json.get("model", MODEL_NAME),
            "created_at": resp_json.get("created_at", ""),
            "response": resp_json.get("response", "")
        }

        print(f"[Ollama] 过滤后的 JSON: {json.dumps(filtered_json, ensure_ascii=False)}")

        # 发布回 MQTT
        client.publish(TOPIC_RESPONSE, json.dumps(filtered_json, ensure_ascii=False))

    except Exception as e:
        print(f"[Error] 调用 Ollama 出错: {e}")

# 初始化 MQTT 客户端
client = mqtt.Client()
client.on_message = on_message
client.connect(MQTT_BROKER, MQTT_PORT, 60)
client.subscribe(TOPIC_REQUEST)

print("桥接程序已启动，等待 MQTT 消息…")
client.loop_forever()

第 6 步：运行桥接器

在 PowerShell 中执行：
python C:\EMQXBridge\mqtt_ollama_bridge.py
你会看到：
桥接程序已启动，等待 MQTT 消息…
说明桥接器已正常运行。

第 7 步：物理机 MQTTx 测试

连接 EMQX：
地址：192.168.*.**
端口：1883
订阅主题：
ai/response
发布主题：
ai/request
输入框输入：

{
  "msg": "你叫什么名字？"
}

在 MQTTx 中看到 Ollama 回复：

{
  "model": "qwen2.5:1.5b",
  "created_at": "*********",
  "response": "我是阿里云研发的超大规模语言模型，我叫通义千问。如果您有任何问题或需要帮助，请随时告诉我，我会尽力提供支持和解答。"
}

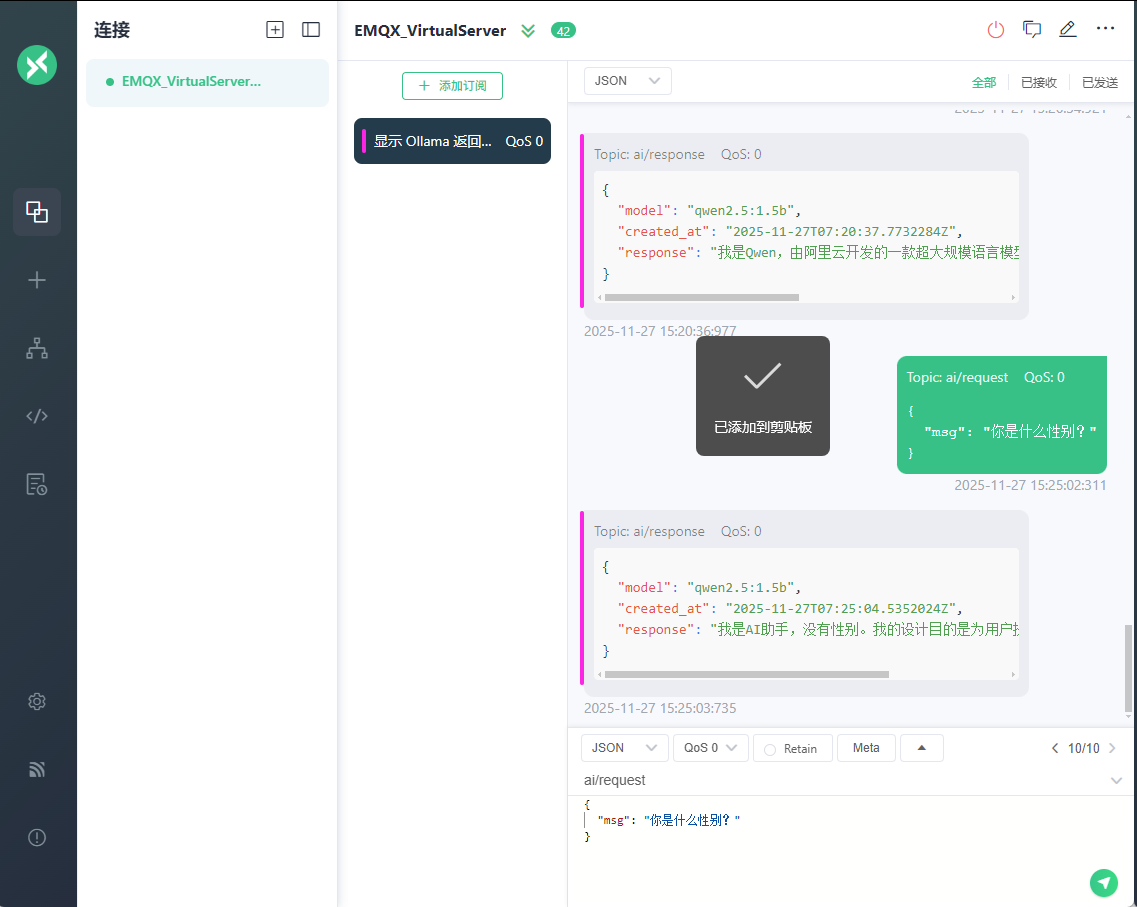

MQTTx端

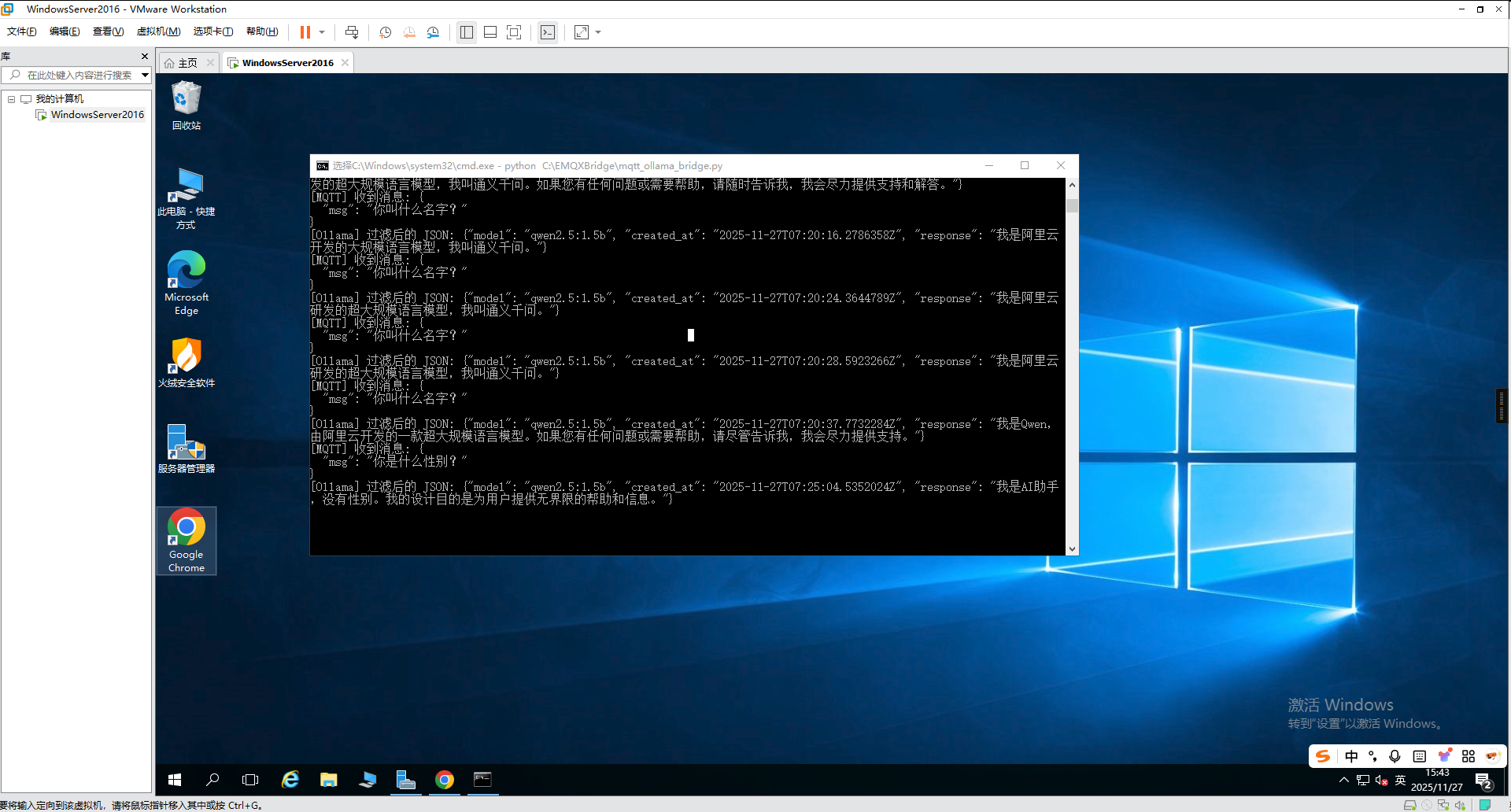

虚拟服务器ollama端

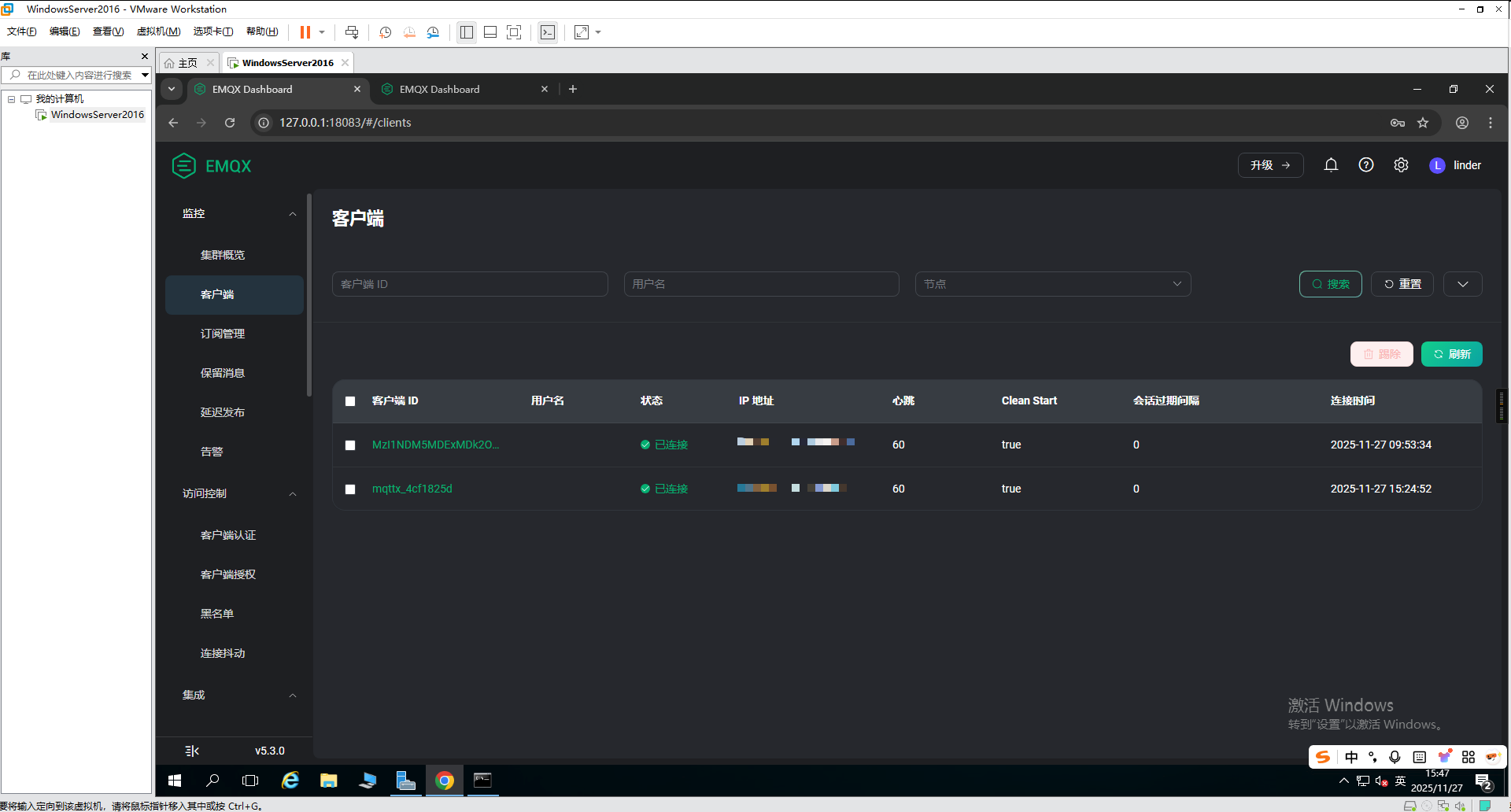

EMQX端

完成

附

在进行通信时，需要登录EMQX服务器
同时，将桥接器运行 python C:\EMQXBridge\mqtt_ollama_bridge.py
打开ollamaollama run qwen2.5:1.5b
配置好MQTTx
嵌入式进行MQTT通信应该都会，不写了，累了
有的ip可能没消掉，如果有大佬的话别搞我啊，我还没玩好，谢谢大佬
