STM32通过IIC控制MCP4017T-104(可编程电位器)改变输出电压的Proteus仿真
摘要：通过IIC总线控制数字电位器WB（0-100千欧可调）实现电阻网络调节，将目标电压2.8V代入输出电压公式计算得所需电阻为55.79Ω，换算为IIC控制值70。使用STM32编程发送该数值后，在Proteus仿真中成功输出2.8V电压，验证了通过数字电位器精确控制输出电压的方案可行性。（98字）
·

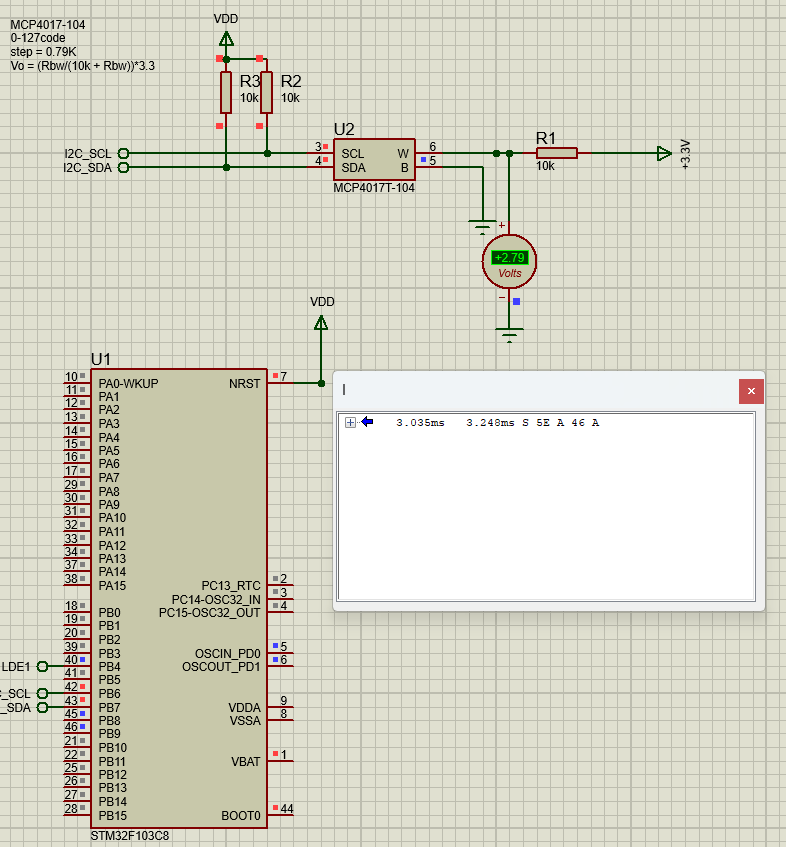

仿真电路图如上所示。

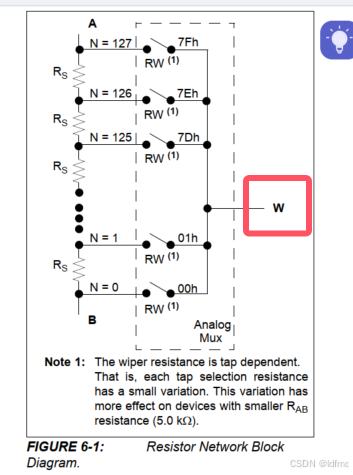

就像上面芯片手册说的一样IIC控制W引脚来改变他的电阻网络，最大可以到127，最小是0。从手册上我们可以看到WB能改变的电阻范围0-100千欧。
如图所示为简化电路图 ，我们将PB14作为我们的实际电压输出口，那么该口的输出电压公式如下所示
。假设我们需要的输出电压为2.8V，由输出公式算得Rbw约为55.79Ω，又因为
除以0.79可得数据约为70，因此我们只需要给iic口传入70，及可得到输出电压2.8V。

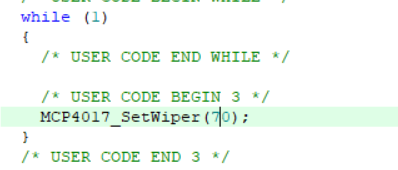

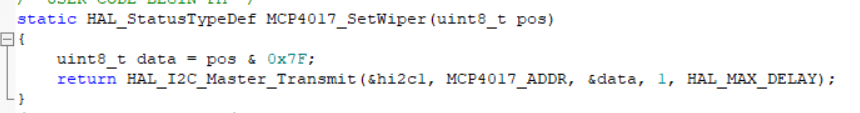

STM32代码如上所示。编译后导入Proteus中运行如下：
如图上图成功输出2.8V电压。
