默认已安装好Vivado和Modelsim。

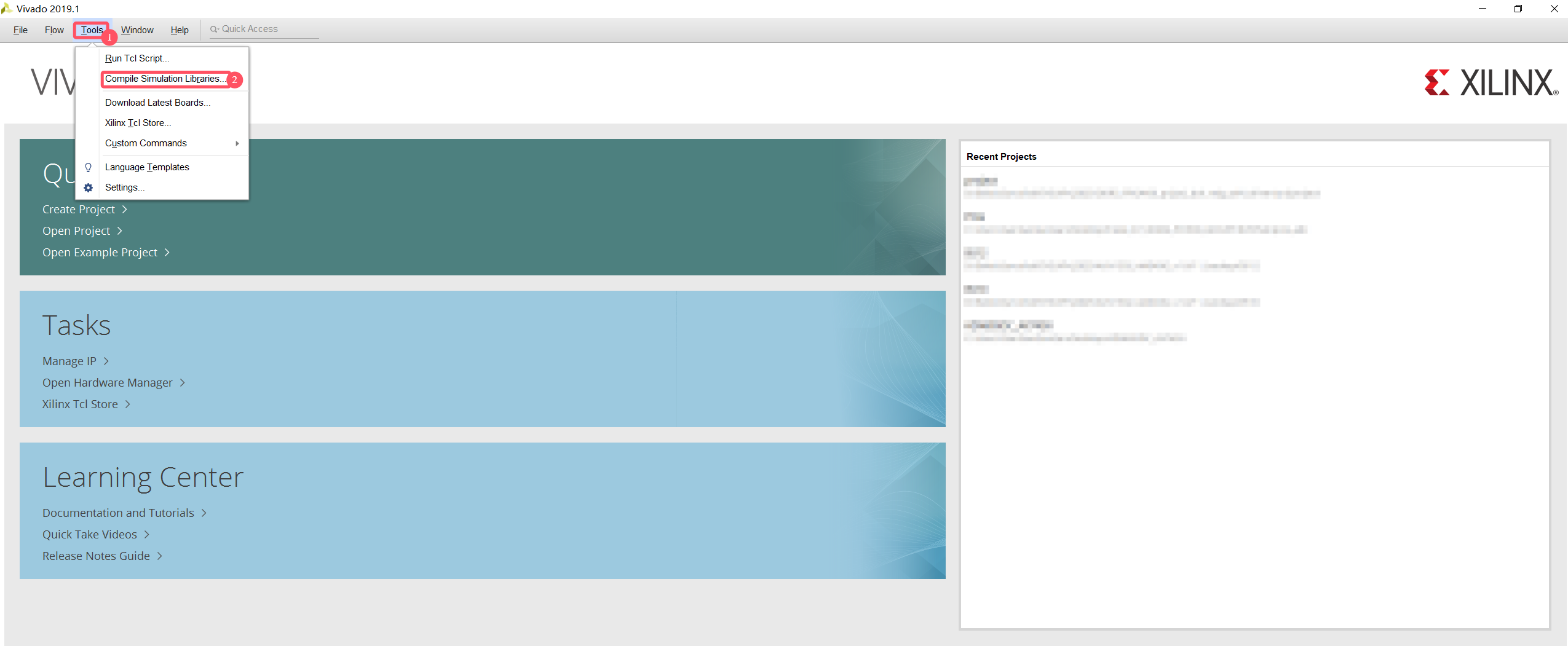

        首先打开vivado2019.1 ，然后点击工具栏中的Tools,点击Compile Simulation Libraries。

        按照图中内容设置参数，点击Compile后即可编译。编译过程需要关注Tcl Console中的内容，原则上如果Vivado和Modelsim版本没有问题，不会有Error（可能会有Warning，可以忽略）。

建议勾选Complie Xllinx IP，否则仿真带有ip核的项目可能会出错。

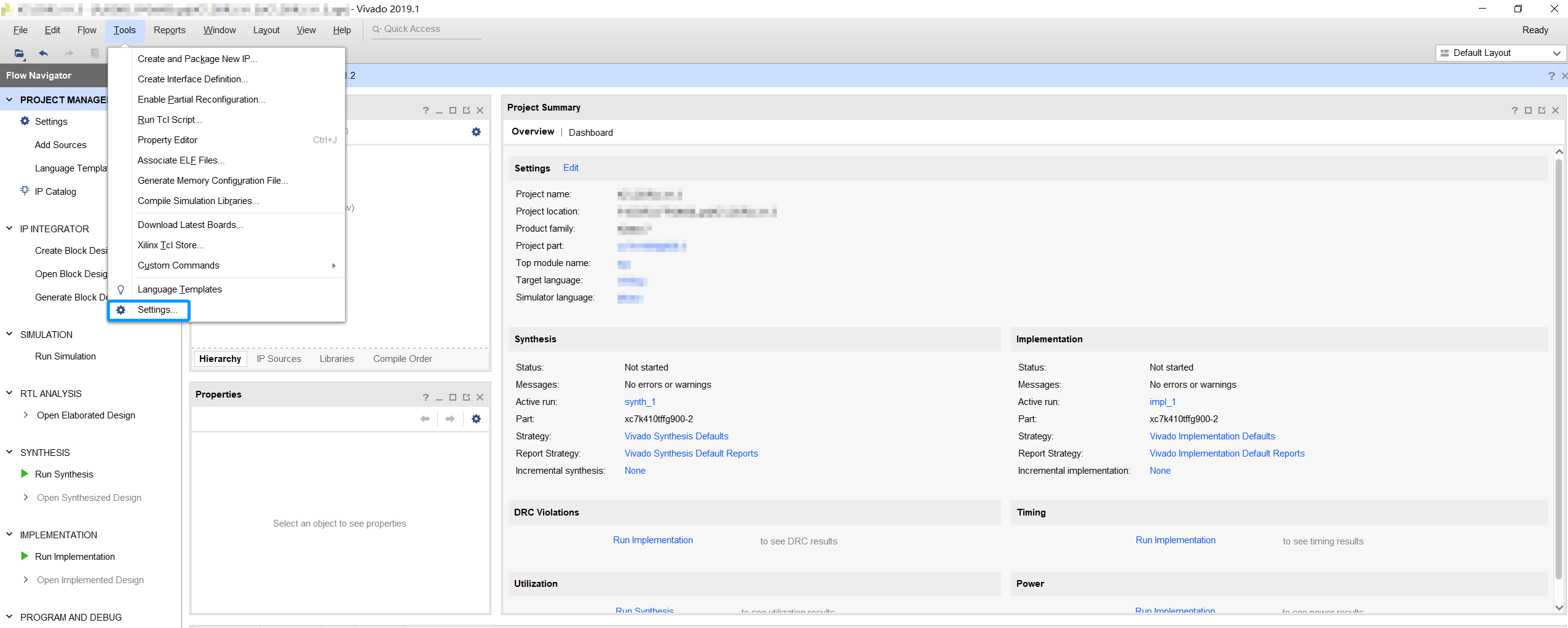

        编译完成后，即可在项目中设置仿真器为Modelsim。在工具栏中选择Tools -> Settings。

        选择modelsim simulater。

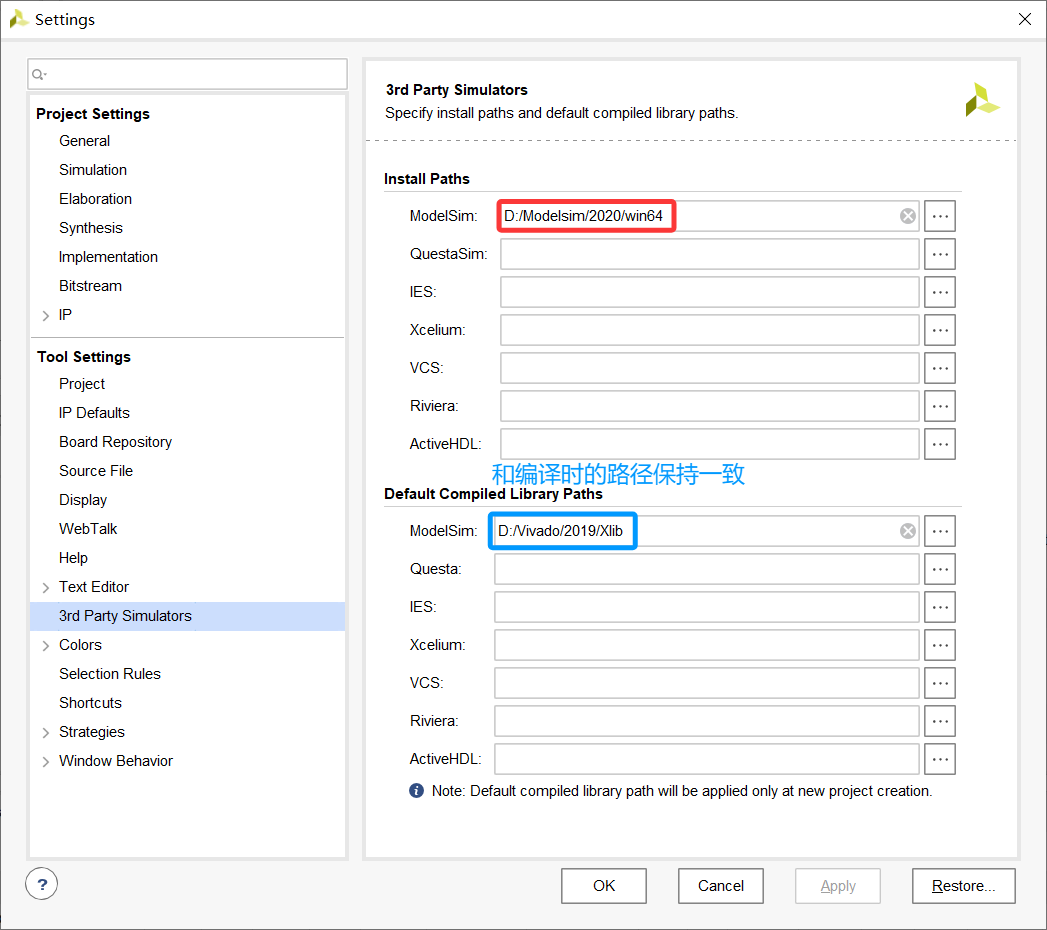

         修改3rd Party Simulators设置。

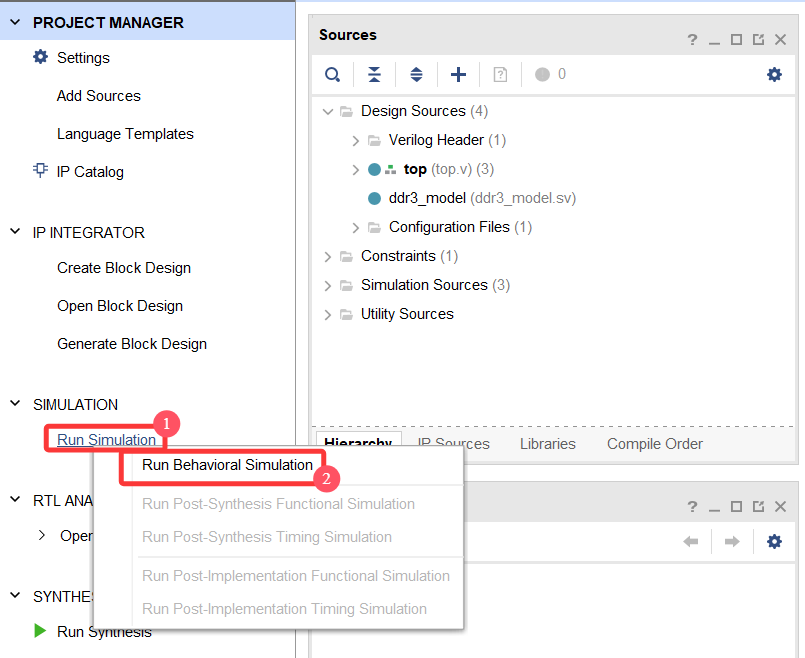

        最后即可开始仿真。如果工程从旧版本升级上来，或者是别的工程另存为而来，有时候会出错，需要先升级ip核，或者删除项目目录下的xxx..cache、xxx.runs和xxx.ip_user_files后，重新跑一遍综合，有时能够解决问题。

         可以在如下位置设置runtime（初始化后仿真的时间）以及log_all_signals（仿真所有信号）。勾选log_all_signals后仿真，不会出现想要查看的信号无数据的情况；有时需要仿真的时间比较长，设置所需要的runtime可以把modelsim挂在后台运行，无需多余操作，节约开发者时间。

++++++++++++++

modelsim相关：

1. 缩短信号名称

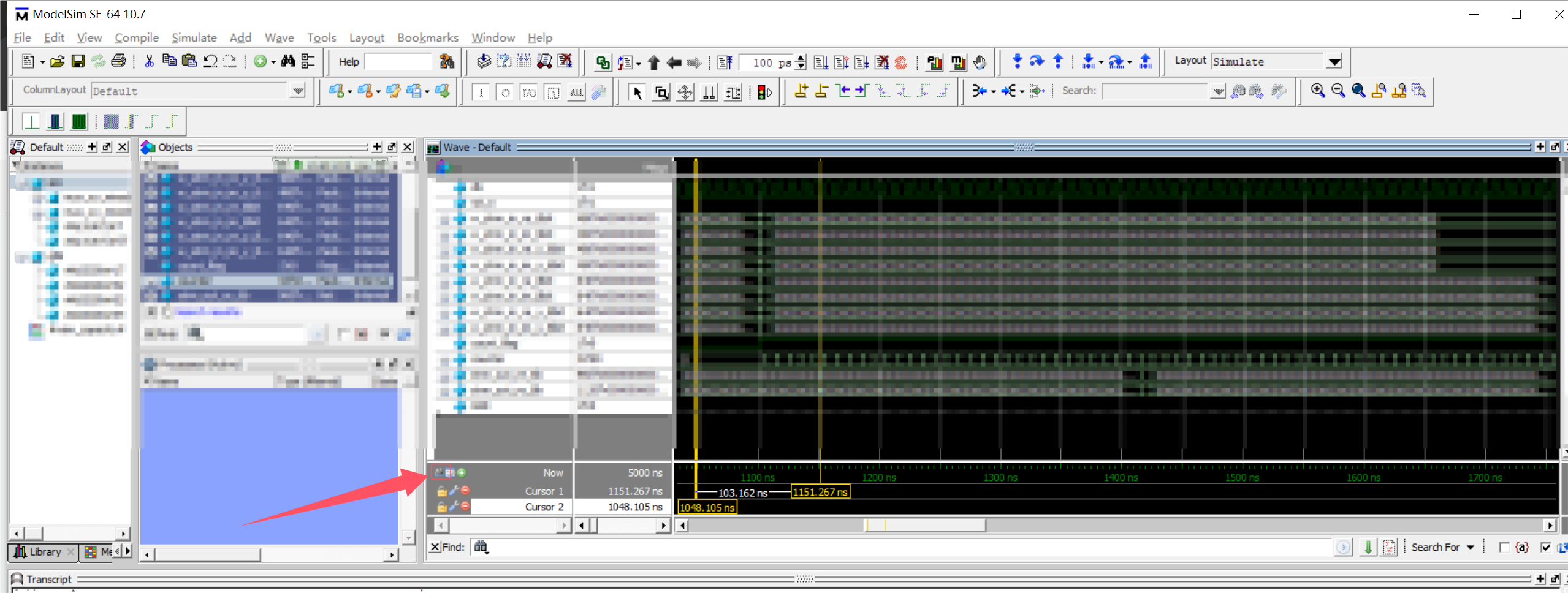

        点击图中的按钮。

2. vivado tcl提示运行失败，无法拉起modelsim，或者modelsim中运行失败。
        解决方法：先尝试改回vivado默认仿真，查看是否能成功仿真。
