今天分享一个使用vivado仿真时，定义的变量明明是16位（如图1），但是仿真波形中该变量只有1位（如图2）的问题。

图1

图2

这种问题有两个解决方法：

1.在testbench中定义此wire型变量（如图3）

图3

上述问题就是因为在功能模块中定义了此wire变量，但是在testbench中未定义，仿真波形默认列出testbench中出现的变量，未定义的变量就会被默认只有一位。

2.因为仿真波形默认列出的是testbench中出现的变量，而我们在功能模块中已经定义了此变量（如图1），只需要将功能模块中的变量添加到仿真波形中（如图4），就不会出现变量只有1位的问题。

  图4

上述变量的添加方法：

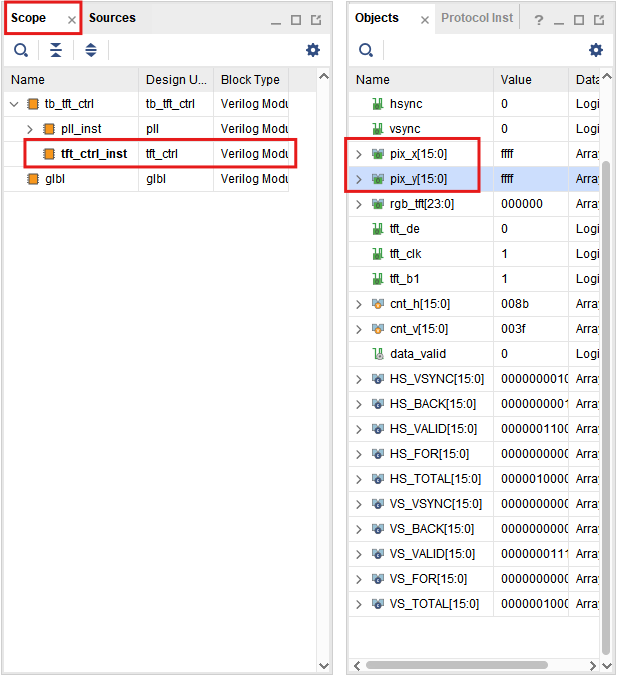

1.在scope界面，点击功能模块，会出现该模块定义的变量，右击想要添加的变量，选择

Add to Wave Window，就可以将变量添加进仿真波形界面（如图5，6）。

图5，6

结尾，大家还是老老实实把出现的变量定义一下wire/reg类型，特别是下面列举的情况：

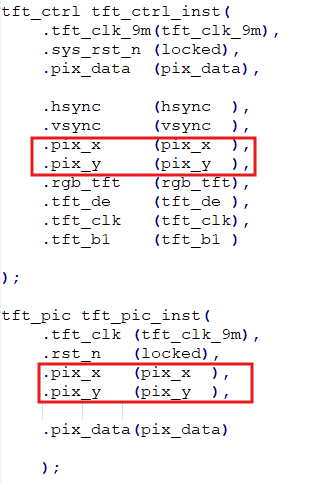

图7

图7圈出来的两个变量是从一个模块输出到另外一个模块中，由于博主没有对这两个变量进行定义，导致功能无法实现。
