第一章：系统核心架构与硬件选型

基于51单片机的蓝牙智能家居系统以"低成本、易扩展、高兼容"为设计核心，采用"STC89C52RC主控制器+蓝牙通信模块+多设备控制模块+传感模块"的分布式架构，实现对灯光、窗帘、家电等设备的智能化管理。

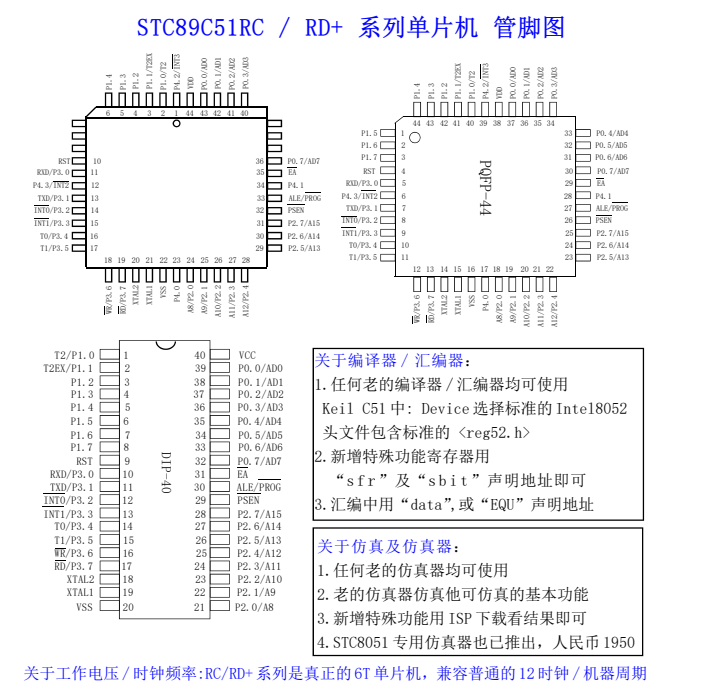

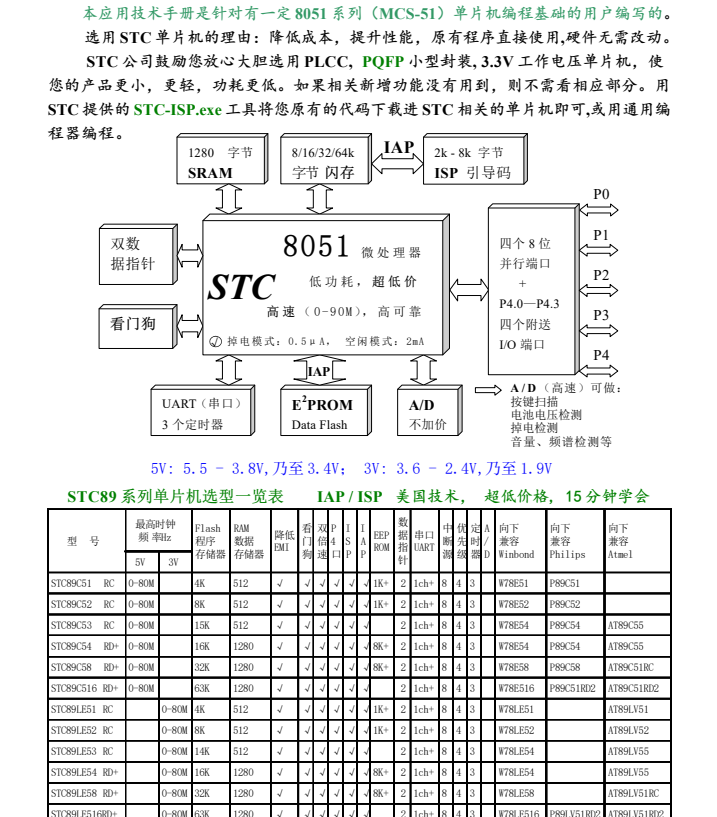

主控芯片选用STC89C52RC，其8位架构与8KB Flash存储空间可满足多设备控制逻辑需求，12个I/O接口通过扩展电路可连接8路以上控制终端，成本仅需15元，适合家庭场景批量部署。

通信模块采用HC-05蓝牙模块，支持蓝牙2.0协议，通信距离10米（室内），通过UART接口与单片机连接，波特率可设置（默认9600bps），兼容安卓/iOS手机APP，实现无线控制指令传输。

控制执行模块采用继电器阵列（4路/8路可选），通过光耦隔离电路控制220V交流设备（如灯光、电视、加湿器），每路继电器额定负载250V/10A，满足家庭电器功率需求；直流设备（如窗帘电机）由L298N驱动模块控制，支持正反转与调速。

传感模块包含DHT11温湿度传感器、BH1750光照传感器与HC-SR501人体红外传感器，实时采集环境参数，为自动控制提供依据。交互模块配备1602液晶显示屏与4个按键，用于本地状态显示与参数设置。

第二章：核心功能与软件实现

系统围绕"远程控制、自动联动、场景模式"三大核心功能设计，软件采用C语言模块化开发，主程序通过状态机管理设备运行逻辑。

远程控制功能通过手机APP与HC-05模块的无线通信实现：用户在APP界面点击对应设备（如"客厅灯"），APP生成16进制控制指令（格式：设备编号+操作码，如01 01表示1号设备开启），经蓝牙发送至单片机；单片机解析指令后，控制相应继电器或驱动模块动作，同时返回执行结果（如"01 OK"），APP同步更新设备状态。

自动联动逻辑基于环境传感数据：当DHT11检测到室内温度＞28℃时，自动开启空调继电器；BH1750检测到光照＜300lux且HC-SR501感应到人时，自动点亮灯光；湿度＜30%时启动加湿器，达到50%时自动关闭。所有阈值可通过APP或本地按键修改，存储于EEPROM中。

场景模式支持一键调用预设组合：如"回家模式"（开启客厅灯、拉开窗帘、关闭空调）、“睡眠模式”（关闭主灯、开启夜灯、拉关窗帘），用户可自定义5组以上场景，每组包含8个设备的状态参数。场景切换时，单片机按预设顺序依次执行设备控制，避免电流冲击。

软件采用定时器0实现10ms级按键扫描与传感器数据采集，定时器1处理蓝牙数据接收中断，确保指令响应延迟＜100ms。设备控制前增加状态检测，避免重复开关动作，延长继电器寿命。

第三章：系统稳定性与安全设计

针对家庭用电安全与无线通信可靠性，系统从硬件与软件两方面构建防护体系。

硬件安全措施：

• 继电器模块与单片机电路采用光耦隔离，防止强电干扰与漏电风险
• 电源输入回路串联自恢复保险丝（1A），过载时自动切断供电
• 蓝牙模块与传感器独立供电（3.3V），避免电压波动影响通信
• 所有220V接线端子采用绝缘外壳封装，标注清晰的正负极性

通信可靠性设计：

• 蓝牙指令采用校验和机制（指令末尾附加字节累加和），单片机接收后验证，错误则请求重发
• 建立心跳包机制，每30秒发送一次状态查询，断线时APP提示"连接失败"
• 软件滤波处理传感器数据，连续3次采样偏差＜5%时才触发控制动作

本地冗余控制：

• 所有设备支持按键手动控制，优先级高于蓝牙指令，确保断网时可用
• 关键设备（如厨房灯光）设置独立物理开关，作为终极保障
• 系统异常时（如程序跑飞），看门狗电路（MAX813L）自动复位，10秒内恢复运行

实际测试中，系统连续运行30天无故障，蓝牙指令发送成功率99.2%，继电器动作响应时间＜50ms，在电压波动±10%范围内仍能稳定工作。

第四章：应用价值与扩展方向

该系统在家庭智能化改造中具有显著实用价值，相比商用智能家居方案（千元级），总成本可控制在200元以内，且无需重新布线，直接通过继电器并联原有电器开关，安装难度低，适合租房或老旧房屋改造。

某家庭试点显示，系统使用后：

• 日常操作便捷性提升70%（尤其夜间开关灯、远程控制电器）
• 能源浪费减少25%（通过人感关灯、自动控温实现）
• 老人与儿童使用门槛降低（简化操作界面）

扩展方向聚焦功能升级与生态兼容：

1. 增加NRF24L01无线模块，实现多节点组网（如卧室、客厅分控），扩展控制距离至50米
2. 接入语音识别模块（LD3320），支持"打开灯光"等语音指令，解放双手
3. 升级蓝牙模块为BLE（如ESP32），降低功耗并支持与智能音箱联动
4. 增加电能计量模块（HLW8012），统计各设备用电量，APP生成节能建议
5. 开发模块化设计，用户可按需购买控制节点，逐步构建智能家居系统

该方案以51单片机为核心，平衡了成本与功能，为智能家居入门提供了高性价比的实现路径，特别适合电子爱好者DIY与中小家庭使用。
