1. OFDM技术及其在无线通信中的应用

OFDM技术概述

正交频分复用（OFDM）是一种多载波调制技术，通过将高数据速率的信号分散到许多并行的低数据速率子流中，在频域内实现频谱的正交性。这种技术有效减少了多径效应引起的符号间干扰，并提高了频谱利用率，因此被广泛应用于4G LTE和5G无线通信系统中。

OFDM在无线通信中的重要性

OFDM技术在无线通信领域的应用不仅改善了信号的传输质量，增强了抗干扰能力，而且它对提高数据传输速率和系统容量具有显著效果。其优势还包括简化了信道均衡、提升了系统稳定性和可靠性，这些特性使得OFDM成为了现代无线通信标准的核心。

OFDM技术实现的主要挑战与对策

在实现OFDM系统时，存在如峰均功率比（PAPR）问题和同步误差问题等挑战。为此，研究者和工程师们采取了一系列对策，如使用预编码技术、引入循环前缀（CP）来抵抗多径传输时延和使用数字预失真技术来降低PAPR等。这些对策有效提升了OFDM系统在实际应用中的性能。

2. FPGA上实现OFDM基带发射机的关键步骤

2.1 OFDM基带发射机的设计流程

2.1.1 系统需求分析

在设计OFDM基带发射机之前，首先需要对系统进行全面的需求分析。这一步骤至关重要，因为需求分析的深度与准确性将直接影响到后续设计的成败。系统需求分析主要包括对发射机的功能需求、性能指标以及硬件资源的限制进行研究。例如，设计者需要明确发射机需要支持的子载波数量、带宽、调制方式、数据速率等关键参数。同时，还应考虑发射机在实际应用环境中的功耗、尺寸、成本等非功能性需求。

2.1.2 功能模块划分

在明确了系统需求后，下一步是进行功能模块的划分。OFDM基带发射机的主要功能模块通常包括信号生成、符号映射、IFFT处理、CP添加、数字上变频以及D/A转换等。每个模块都承担着不同的任务，它们需要协同工作以实现OFDM信号的正确发送。模块化设计的好处是便于后续的系统集成和调试，同时也利于对每个部分进行独立的优化。

2.1.3 硬件资源分配

在功能模块划分后，需要根据FPGA的硬件资源来分配各个模块的实现方式。FPGA内部含有大量的逻辑单元、存储块以及可编程互连资源。设计者需要对这些资源进行合理分配，以确保所有模块能够高效且稳定地运行。此外，还需考虑到资源的冗余和扩展性，为未来可能的功能升级留出足够的空间。

2.2 FPGA的开发环境配置

2.2.1 FPGA开发工具简介

FPGA的开发工具通常是集成了多个功能强大的设计和验证软件套件。这些工具可能包括仿真器、综合器、布局布线工具以及硬件描述语言（HDL）编辑器等。常用的FPGA开发工具有Xilinx的Vivado和Intel的Quartus Prime等。开发工具的选择对项目的开发效率和最终产品的质量有着直接影响。因此，开发者需要深入了解所选工具的功能与特点，以便更好地发挥其性能。

2.2.2 开发环境的搭建

在选择好FPGA开发工具后，下一步就是搭建开发环境。这通常包括安装所需的软件、设置正确的编译和仿真环境以及配置FPGA开发板的驱动程序。如果使用的是集成开发环境（IDE），则需要进行相应的环境配置，包括建立工程、指定目标设备以及导入必要的库文件等。搭建一个良好的开发环境是确保设计工作顺利进行的前提。

2.3 硬件描述语言的选择与应用

2.3.1 VHDL与Verilog的比较

硬件描述语言（HDL）是用于编写硬件功能描述的语言，它允许设计者以文本形式定义电子系统。VHDL和Verilog是目前最流行的两种HDL语言。VHDL起源于欧洲，强调语言的严格性和可重用性；Verilog起源于美国，注重易用性和简洁性。在选择VHDL或Verilog时，设计者需要考虑团队的熟悉度、项目的复杂性以及HDL的特定应用。通常情况下，两者可相互转换，因此选择哪一种更多是基于个人或团队的经验与偏好。

2.3.2 设计的编码风格与规范

在使用硬件描述语言进行FPGA编程时，设计者应当遵循一定的编码风格和规范。良好的编码习惯可以提高代码的可读性和可维护性，有助于减少开发中的错误。编码规范应包括命名规则、注释约定、代码结构以及模块接口定义等方面。此外，模块化和参数化的编程技巧也非常关键，它们可以极大地提高设计的灵活性和可重用性。

在下一章节中，我们将深入探讨OFDM基带发射机中的关键环节，如符号映射与QAM调制，以及IFFT的实现与应用，这些都是构建一个高性能OFDM发射机所不可或缺的。

3. 符号映射与QAM调制

3.1 符号映射的基本概念

3.1.1 符号映射的原理

符号映射是将比特序列转换为对应的调制符号的过程，在数字通信系统中扮演着至关重要的角色。其核心思想是通过将比特数据映射到复平面上的点（即调制符号）来表示，进而将数据信息编码为可以通过模拟信号传输的形式。这一转换过程是利用特定的映射规则完成的，如常用的QAM（Quadrature Amplitude Modulation，正交幅度调制）技术，可以将多个比特映射到一个符号上。

在符号映射过程中，一个重要的概念是星座图，它是一种用来表示不同符号之间关系的图形工具。星座图上的每个点代表一个符号，而点的位置则代表该符号的幅度和相位。通过星座图，我们可以直观地看到不同的符号区分程度，这对于系统性能的分析和优化至关重要。

3.1.2 常用映射方案介绍

在数字通信系统中，常见的符号映射方案包括二进制相移键控（BPSK）、四进制相移键控（QPSK）、16-QAM、64-QAM等。每种方案具有不同的符号映射规则和性能特点。

• BPSK是将1个比特映射为1个符号，符号的相位可能为0度或180度，这种方案较为简单且有较好的误码率性能。
• QPSK将2个比特映射为1个符号，符号的相位可能为0度、90度、180度或270度，相比BPSK，QPSK在同样带宽的情况下可以传输两倍的数据量，但误码率性能有所下降。
• 高阶的QAM如16-QAM、64-QAM在星座图上拥有更多的符号点，因此可以在有限的带宽内传输更多的数据，但在相同的传输功率下，其误码率会更高，对信道质量的要求也更为严格。

3.2 QAM调制技术深入解析

3.2.1 QAM调制的原理与分类

QAM调制技术的原理是将两个独立的正交信号（相位差为90度）通过调幅的方式叠加在一起，从而实现幅度和相位的同时调制。在接收端，通过相应的解调过程可以准确地恢复出原始的数字信号。QAM调制技术的分类主要依据星座图中的符号数量，常见的有16-QAM、64-QAM、256-QAM等，符号数量越多，代表的数据量越大，但抗干扰能力越弱。

QAM调制的过程可以分为三个主要步骤：首先是将输入的比特流进行符号映射，将比特转换为复数形式的符号；其次是通过正交振荡器产生两路正交的载波信号；最后将映射得到的符号分别调制到这两路载波上，合成最终的QAM信号。

3.2.2 QAM调制在OFDM中的应用

在OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用）系统中，QAM调制被用于将数据比特映射到各个子载波上。由于OFDM系统中的子载波相互正交，因此可以减少子载波之间的干扰，提高频谱利用率。

在OFDM系统中应用QAM调制可以实现更高的数据传输速率，同时保持较高的频谱效率。而选择合适的QAM阶数是关键，它将直接影响系统的数据吞吐率和误码率。在实际应用中，通常会根据信道条件和系统需求，在数据传输速率和系统可靠性之间进行权衡，选择合适的QAM调制方案。在设计OFDM系统的QAM调制器时，需要考虑的因素包括信号的动态范围、误码性能、实现复杂度以及硬件资源的消耗等。

3.2.2.1 QAM调制器设计

设计QAM调制器首先需要确定调制阶数，然后选择合适的星座图布局，以便在信号功率和误码性能之间获得最优平衡。设计过程中还需要考虑到信道编码、同步等因素的影响。

• 确定调制阶数 ：根据系统要求和信道条件选择适当的调制阶数。
• 星座图设计 ：设计星座图时，需要确保符号间隔足够大，以保证在一定的信噪比条件下可以准确区分。
• 信号映射与解调 ：映射过程将输入比特流转换为复数符号，解调过程则将接收到的复数符号转换回比特流。

3.2.2.2 QAM调制器实现

QAM调制器的实现通常涉及数字信号处理技术，可以使用硬件描述语言（HDL）如VHDL或Verilog在FPGA上实现。设计时需要注重以下方面：

• 资源消耗 ：需要合理分配FPGA资源，如查找表（LUT）、触发器（Flip-Flop）、乘法器等。
• 时序约束 ：考虑到数字电路的时序要求，必须对设计进行时序分析和优化，以确保高速运行时的稳定性。
• 接口设计 ：接口设计需要满足系统其他部分的接入需求，如与FFT（快速傅里叶变换）模块的接口设计。

在实现QAM调制器时，需要编写相应的HDL代码，并通过仿真和综合工具进行验证。以下是一个简化的QAM调制器的Verilog代码示例，该代码展示了如何将4比特数据映射为16-QAM符号：

module qam16_modulator(
    input wire [3:0] in_data, // 输入4比特数据
    output reg [15:0] out_symbol // 输出16-QAM符号
);

always @(in_data) begin
    case (in_data)
        4'b0000: out_symbol = 16'h3E8; // 星座点位置映射
        4'b0001: out_symbol = 16'h3F8;
        // ... 其他比特到符号的映射
        4'b1111: out_symbol = 16'h210;
        default: out_symbol = 16'h0;
    endcase
end

endmodule

在上述代码中， in_data 代表输入的4比特数据， out_symbol 代表16-QAM的输出符号。 case 语句用于将输入的4比特数据映射到16-QAM星座图上的16个可能的符号位置。实际的QAM调制器会更加复杂，并包含更多的信号处理步骤，如星座图旋转、调制器的时钟同步、滤波器设计等。

QAM调制器的设计和实现是OFDM系统中的关键部分之一，它直接影响到整个通信系统的性能。通过以上的设计步骤和代码示例，我们可以更清晰地理解QAM调制在OFDM中的应用和实现。

4. IFFT实现与应用

IFFT（Inverse Fast Fourier Transform，快速傅里叶逆变换）是OFDM技术中的核心算法之一，它将频域信号转换回时域信号，以便进行无线传输。本章将从IFFT的理论基础出发，深入探讨其硬件实现结构以及设计优化策略，以帮助读者更全面地理解这一关键技术的应用。

4.1 IFFT的理论基础

4.1.1 IFFT的数学原理

快速傅里叶变换（FFT）与IFFT是数字信号处理中非常重要的算法。FFT用于将时域信号分解到频域，而IFFT则执行逆向操作。IFFT的数学原理基于离散傅里叶逆变换（IDFT），其表达式如下：

[ x[n] = \frac{1}{N} \sum_{k=0}^{N-1} X[k] \cdot e^{j\frac{2\pi}{N}kn} ]

其中，(x[n])表示时域信号，(X[k])表示频域信号，(N)是采样点数，(n)和(k)分别对应时域和频域的索引。

4.1.2 IFFT与OFDM的关系

在OFDM系统中，IFFT用于将多个子载波的信号合成一个时域信号，以便通过单一信道传输。IFFT的使用极大地简化了OFDM系统的调制和解调过程，使得系统能够高效地利用带宽，并减少多径传播带来的影响。

4.2 IFFT模块的设计与优化

4.2.1 IFFT的硬件实现结构

IFFT的硬件实现通常采用流水线（Pipelining）和分块（Radix-R）技术来提高处理速度。常见的实现结构包括基2算法和基4算法。基4算法在相同的硬件资源条件下可以提供更高的数据吞吐率。

IFFT处理器的硬件设计需要考虑以下几点：

• 资源利用率 ：确保处理器在不同数据量下都能高效运行。
• 时钟频率 ：高频运行可以缩短处理时间，但也增加了设计的复杂性。
• 数据吞吐率 ：决定了系统能处理的最大数据量。

4.2.2 设计优化策略

优化IFFT硬件实现的关键在于减少所需的计算资源和提高处理速度。以下是几种常见的优化策略：

• 算法级优化 ：例如使用蝶形运算的特性，减少乘法器的数量。
• 架构级优化 ：采用特定的硬件架构，如分布式算术和复用技术。
• 流水线技术 ：增加流水线级数可以提高吞吐率，但也可能会增加处理延迟。

在设计时，需要在资源使用、速度和延迟之间进行权衡。例如，以下代码块展示了一个简单基2 IFFT模块的实现，该模块基于Verilog硬件描述语言。

module ifft_base2 (
    input wire clk,  // 时钟信号
    input wire rst_n,  // 复位信号，低电平有效
    input wire start,  // 开始信号
    input wire [15:0] data_in,  // 输入数据
    output reg [15:0] data_out,  // 输出数据
    output reg done  // 完成信号
);

// IFFT处理逻辑（此处省略具体实现）

always @(posedge clk or negedge rst_n) begin
    if (!rst_n) begin
        // 复位逻辑
    end else if (start) begin
        // IFFT处理开始
    end else begin
        // 处理中或完成后的逻辑
    end
end

endmodule

该代码段定义了一个基本的IFFT模块接口，并展示了如何根据输入信号 start 来触发IFFT处理。实际的IFFT处理逻辑是复杂的，涉及到复数运算和位反转排序等步骤，这里不展开具体实现。在参数化设计时，可以根据所需的点数和精度调整数据宽度和处理流程。

在设计IFFT模块时，需要考虑到硬件资源的限制和性能要求。例如，对于一个16点的IFFT处理，可以使用16个复数寄存器来缓存中间结果，以及相应数量的乘法器和加法器来完成IFFT运算。实际硬件实现可能需要更复杂的优化和流水线设计，以达到更高的处理速度和资源利用率。

5. 循环前缀（CP）添加的原因与方法

5.1 CP在OFDM系统中的作用

5.1.1 信号保护的原理

OFDM系统中，由于多径传播和多普勒效应，会造成符号间干扰（Inter-Symbol Interference, ISI）和载波间干扰（Inter-Carrier Interference, ICI）。循环前缀（Cyclic Prefix, CP）作为OFDM符号的一部分，其主要作用是为了保护OFDM符号不受来自前一个OFDM符号的干扰，也就是说，它是为了防止多径传播引起的 ISI。

CP的工作原理是通过复制OFDM符号尾部的一部分并将其附加到该符号的前面。这种结构使得在多径传播环境中的接收端可以利用这部分复制的数据来消除前一个OFDM符号的干扰。理想情况下，CP的长度至少要大于无线信道的最大时延扩展，这样就可以保证每个OFDM符号被复制的尾部数据能够覆盖到来自前一个OFDM符号的所有可能的多径信号。

5.1.2 CP的长度选择与计算

在实际应用中，CP的长度选择是一个关键环节。它既不能太长，以免浪费系统资源，也不能太短，导致保护不足。通常，CP的长度应该略大于信道的时延扩展。在固定时延扩展的环境下，可以精确计算CP的长度；而在动态变化的无线信道条件下，则需要通过信道估计和反馈机制来动态调整CP长度。

计算CP长度的公式通常如下所示：

[ L_{CP} = \left\lceil \frac{\Delta_{max}}{T_s} \right\rceil ]

其中，(L_{CP}) 是CP的长度，(\Delta_{max}) 是信道的最大时延扩展，(T_s) 是OFDM符号的时间间隔。符号 (\left\lceil \cdot \right\rceil) 表示向上取整。

5.2 CP添加的实现技术

5.2.1 CP添加的方法与步骤

CP的添加通常在OFDM符号的发射端进行。以下是添加CP的基本步骤：

1. 生成OFDM符号：将调制后的数据分配到子载波上，执行IFFT操作得到时域OFDM符号。
2. 确定CP长度：根据信道特性或标准定义确定CP的长度。
3. 复制尾部数据：从OFDM符号的尾部复制出CP长度对应的样点。
4. 添加CP：将复制的数据附加到OFDM符号的前端。

在实现上，通常可以使用编程语言或者硬件描述语言（HDL）来描述这一过程。例如，在使用Verilog实现时，可以设计一个移位寄存器来暂存OFDM符号尾部的数据，并在每个OFDM符号输出之前，将这部分数据插入到符号的前端。

reg [DATA_WIDTH-1:0] cp_buffer[CP_LENGTH-1:0]; // CP长度的缓冲区
reg [DATA_WIDTH-1:0] ofdm_symbol[DATA_POINTS-1:0]; // OFDM符号缓冲区
integer i;

// 生成OFDM符号
for (i = 0; i < DATA_POINTS; i++) begin
    // ... 执行IFFT和调制等操作
    ofdm_symbol[i] = ...;
end

// 添加CP
for (i = CP_LENGTH-1; i >= 0; i--) begin
    cp_buffer[i] = ofdm_symbol[DATA_POINTS - CP_LENGTH + i];
end
for (i = 0; i < DATA_POINTS; i++) begin
    output_symbol[i] = cp_buffer[CP_LENGTH - 1 - i]; // 反向添加CP
    if (i >= CP_LENGTH) begin
        output_symbol[i] = ofdm_symbol[i - CP_LENGTH];
    end
end

5.2.2 CP实现的硬件考虑

在FPGA或ASIC等硬件实现中，CP的添加需要考虑数据的吞吐量和处理时延。为了不降低系统的整体传输效率，CP的添加操作通常需要在OFDM符号生成和传输之间实时快速完成。此外，还需要考虑硬件资源的使用效率，例如存储资源（如移位寄存器）和计算资源。

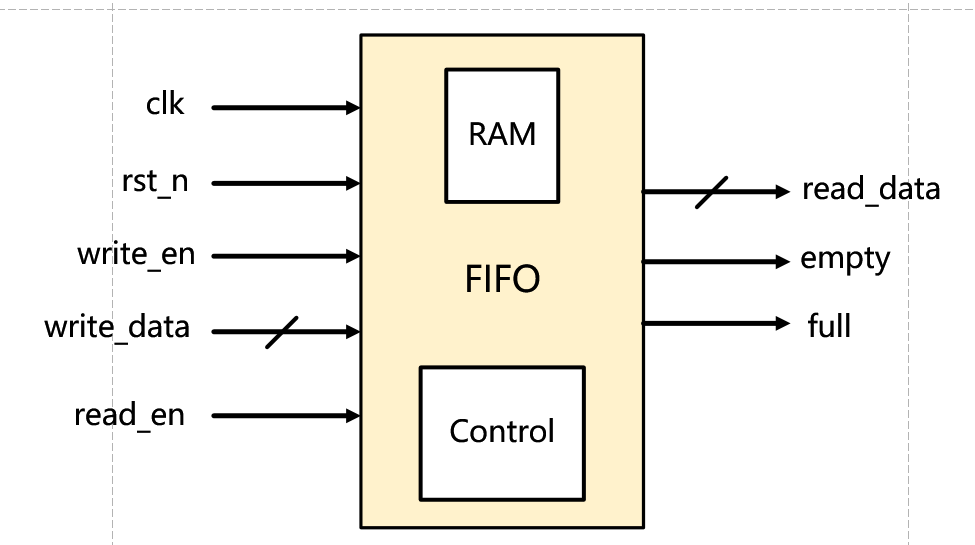

对于硬件设计来说，CP的添加可能需要使用到高速的缓存和数据转发逻辑，以保证数据在FPGA内部的正确排序和转发。在某些情况下，设计者可能会采用双缓冲的技术，以支持连续的数据流处理和避免数据访问冲突。

graph LR
    A[IFFT输出] --> B[CP添加]
    B --> C[并行到串行转换]
    C --> D[模拟前端]

在上图的流程图中，我们可以看到数据从IFFT模块输出后，通过CP添加模块，再到并行到串行转换模块，最后送往模拟前端进行发射。CP添加模块在这里作为前后两个处理阶段之间的桥梁，其性能直接影响整个OFDM系统的传输性能。

6. 预编码和数字预失真技术

6.1 预编码技术的理论与应用

6.1.1 预编码技术的分类与原理

预编码技术是信号处理的一个重要分支，主要目的是优化传输信号在多输入多输出（MIMO）系统中的性能。预编码技术可以分为两大类：线性预编码和非线性预编码。线性预编码主要包括了零强迫（ZF）预编码、最小均方误差（MMSE）预编码等，而更为复杂的非线性预编码技术如汤姆林森-哈拉西（THP）预编码和波束赋形（BF）预编码也是研究和应用的热点。

线性预编码方法通常考虑信道矩阵的特性，通过线性变换来简化发送信号，从而减少信号间的干扰。非线性预编码方法则在处理干扰的同时，更加注重信号的功率分配和波束的精确控制，以期在保持性能的同时，进一步提高频谱效率。

6.1.2 预编码在OFDM系统中的应用

在OFDM系统中，由于子载波间的正交性，预编码技术可以帮助实现更加有效的频谱利用和功率分配。尤其在多天线传输场景下，预编码能够显著提高系统的数据传输速率和链路可靠性。

通过在OFDM系统中引入预编码技术，可以实现空间复用增益，进而提升系统容量。例如，在MIMO-OFDM系统中，通过预编码对信号进行处理，可以设计出一个使多个用户之间相互干扰最小化的发送信号。此外，预编码还可以辅助实现波束赋形，增强信号在特定方向的辐射强度，从而提升信噪比和覆盖范围。

6.2 数字预失真技术的原理与实施

6.2.1 数字预失真的概念与必要性

数字预失真技术是一种在数字域内对发射信号进行非线性校正的方法，其目的是为了补偿功率放大器（PA）的非线性失真。由于PA在高功率工作点时表现出非线性特性，其输出信号容易产生失真，影响信号的质量和频谱利用率。

数字预失真的基本原理是在信号发送前，根据PA的特性预先对信号进行相反的非线性失真处理。经过这种预失真处理的信号，在经过功率放大器放大后，可以得到接近理想状态的输出信号。这样既避免了功率浪费，也保证了信号传输的准确性。

6.2.2 数字预失真的设计与测试

数字预失真技术的设计过程通常包括两个主要步骤：首先，通过系统的建模和仿真，获取功率放大器的特性模型；其次，设计预失真器，其目标是产生一个与PA非线性特性相逆的失真信号，以此来抵消放大器的非线性效应。

在实际实施过程中，需要通过一系列的测试来验证预失真的效果。测试通常涉及到系统性能的定量评估，比如频谱分析、EVM（Error Vector Magnitude，误差向量幅度）测试等。这些测试可以帮助工程师了解预失真是否有效地提高了信号的质量，减小了误码率，以及是否优化了系统的整体性能。

设计数字预失真器时，常用的技术手段包括查找表（LUT）方法、多项式拟合方法和基于神经网络的方法等。这些方法各有优劣，设计者需要根据具体的系统需求和条件来选择合适的设计方案。如采用LUT方法，需要在实验室环境下进行广泛的训练和测试，以建立精确的预失真特性表；而基于神经网络的方法则需利用机器学习算法，通过大量数据训练得到预失真模型，但其计算复杂度相对较高。

数字预失真技术的实施能够显著提升无线通信系统的整体性能，是当前无线通信领域研究的热点之一。随着无线通信技术的不断发展，该技术在5G和未来通信系统中的应用前景十分广阔。
