基于单片机的语音控制窗帘的设计

一、系统整体设计方案

基于单片机的语音控制窗帘系统，核心目标是通过语音指令实现窗帘的自动开合、停止及状态切换，提升家居智能化体验，适用于家庭、办公室等场景。系统采用“语音识别-控制-执行”的闭环架构，以STC89C52RC单片机为控制核心，其丰富的I/O口资源与稳定的运算能力，可满足语音信号处理、电机驱动与人机交互需求。

硬件模块围绕核心功能搭建，包含四类关键组件：一是语音交互组件，采用LD3320非特定人语音识别模块，支持自定义指令（如“打开窗帘”“关闭窗帘”“停止”），通过串口与单片机通信；二是执行组件，由直流减速电机（驱动窗帘轨道）与L298N电机驱动模块组成，实现窗帘机械运动；三是状态检测组件，安装限位开关（窗帘全开/全关位置）与霍尔传感器（实时监测运动状态）；四是辅助组件，配备LED指示灯（显示工作状态）与复位按键（系统异常时重置）。

软件模块采用模块化编程，基于Keil C51开发环境设计，主要包含主程序、语音识别子程序、电机控制子程序及状态反馈子程序。主程序负责系统初始化与循环调度；语音识别子程序解析指令并转化为控制信号；电机控制子程序驱动电机实现开合动作，结合限位开关精准启停；状态反馈子程序通过指示灯同步显示窗帘状态，确保操作可视化。

二、硬件电路设计

硬件电路需保障语音识别精准、电机驱动稳定，避免指令误判或机械卡顿，主要分为核心控制、语音识别、电机驱动与状态检测四个子电路。

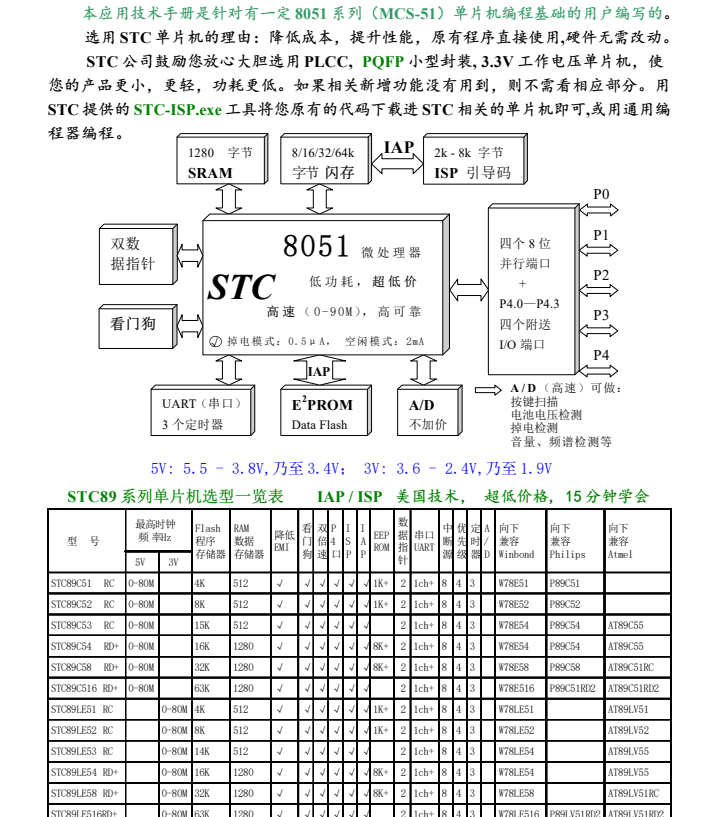

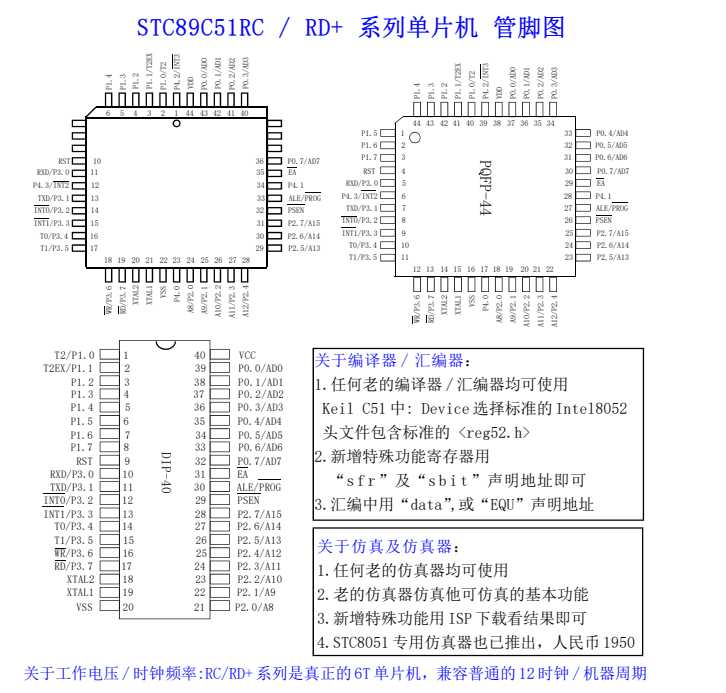

核心控制电路以STC89C52RC单片机为核心，外围配置基础辅助电路：复位电路采用按键复位设计，确保系统异常时可快速重启；时钟电路选用11.0592MHz晶振，为语音识别与电机控制提供精准时序。单片机I/O口分配明确：P3.0-P3.1（串口）连接LD3320语音模块，P2.0-P2.3连接L298N驱动模块（控制电机正反转与使能），P1.0-P1.1连接限位开关（全开/全关检测），P0.0接LED指示灯（工作状态指示）。

语音识别电路中，LD3320模块通过VCC、GND、TX、RX四根线与单片机连接，内置麦克风采集语音信号，识别成功后通过串口发送指令码（如“打开”对应0x01，“关闭”对应0x02）。模块供电为3.3V，通过AMS1117-3.3V稳压模块从5V电源转换，避免电压过高损坏芯片。

电机驱动电路采用L298N模块，输入端接单片机P2口，输出端连接直流减速电机。通过控制P2口高低电平组合实现电机正转（开窗帘）、反转（关窗帘）：例如，P2.0=1、P2.1=0时电机正转，P2.0=0、P2.1=1时电机反转；ENA引脚接PWM信号端，调节占空比控制运动速度，使窗帘开合平稳。

状态检测电路中，限位开关安装于窗帘轨道两端，采用常闭型设计，窗帘到位时触发断开，向单片机输入低电平信号；霍尔传感器与电机轴联动，输出脉冲信号用于计算运动距离，辅助判断窗帘位置，提升控制精度。

三、软件程序设计

软件程序是系统的逻辑核心，需实现语音指令识别、电机精准控制与状态反馈，采用C语言编写，遵循“实时响应、安全优先”原则，确保操作可靠。

主程序流程清晰，系统上电后先初始化单片机I/O口、串口（波特率9600）、定时器（用于PWM输出）及语音模块，加载预设指令集（“打开窗帘”“关闭窗帘”“停止”），LED指示灯常亮表示就绪，进入循环监听状态。循环中优先接收串口数据（语音识别结果），解析后调用电机控制子程序；同时实时检测限位开关信号，确保窗帘到位即停。

语音识别子程序通过串口中断接收LD3320输出的指令码，进行校验后判断指令类型：若为“打开”，设置电机正转标志位；若为“关闭”，设置反转标志位；若为“停止”，清零运动标志位。子程序加入指令去重逻辑，连续相同指令仅响应一次，避免误操作。

电机控制子程序根据标志位驱动电机：正转时，P2口输出对应电平，PWM占空比从30%渐增至70%（软启动），同时监听“全开”限位开关，到位后立即停止电机；反转时流程类似，监听“全关”限位开关。若收到“停止”指令或检测到电机卡滞（霍尔传感器脉冲中断超过1秒），立即切断电机驱动信号，LED闪烁报警。

状态反馈子程序实时更新LED状态：运动时闪烁，静止时常亮，故障时快速闪烁，直观反馈系统运行情况。

四、系统调试与功能验证

系统调试与功能验证需确保语音识别准确、窗帘控制精准，分为硬件调试、软件调试与整体功能验证三个阶段。

硬件调试先进行静态检查，不通电时用万用表检测电路接线，重点确认语音模块、电机驱动与单片机的接口是否正确，限位开关安装位置是否对应窗帘极限位置。通电后测量各模块电压，确认单片机与语音模块分别为5V和3.3V，电机驱动为12V（匹配电机额定电压），无短路异常。动态测试中，手动发送串口指令（如0x01），观察电机是否正转；触发限位开关，检查单片机是否接收低电平信号，验证硬件联动有效性。

软件调试采用“分模块验证”策略：先测试语音识别，在安静环境下重复说出预设指令，通过串口助手查看指令码是否正确输出，识别成功率需≥90%；再调试电机控制，验证正反转、软启动及限位停止功能，确保窗帘到位误差≤2cm；最后测试故障处理，模拟电机卡滞，检查是否触发停止与报警。

整体功能验证在实际窗帘轨道上进行，测试指标包括语音响应时间（指令发出后0.5秒内启动）、识别抗干扰性（60分贝噪音下成功率≥80%）、运行稳定性（连续20次开合无故障）。调试中发现，远距离语音识别率下降，通过更换高灵敏度麦克风解决；窗帘启动瞬间抖动，通过优化PWM软启动参数（延长启动时间至300ms）消除。综上，该系统实现了语音控制窗帘的核心功能，运行稳定，具备家居应用价值。
