1. PlantUML和时序图简要介绍

• PlantUML 可以通过简洁的文本描述语言来生成 UML图（如用例图、类图、时序图等）。
• 时序图（Sequence Diagram）属于 UML 的行为图，用于展示系统中对象或参与者之间交互的时间顺序。常用于展示用例执行过程、建模系统行为或通信流程以及辅助分析系统的逻辑结构和模块责任。

2. 常用语法

2.1 声明参与者

在 PlantUML 中，时序图的构建始于声明参与者（participants）。不同关键字代表不同类型的参与者，其视觉表现也有所区别。

声明关键字	有什么用	长什么样	适用场景
actor	外部参与者	小人图标	用户、第三方服务等系统外部对象
participant	默认，未指定类型	矩形	通用场景
boundary	接口或系统边界	圆角矩形	Web 界面、接口、UI 层
control	控制流处理	小圆角矩形	Controller、Service 层
entity	数据或业务实体	六边形	POJO、模型类
database	持久化存储	圆柱形	数据库、缓存
collections	数据集合容器	多层堆叠图形	List、Map 等集合

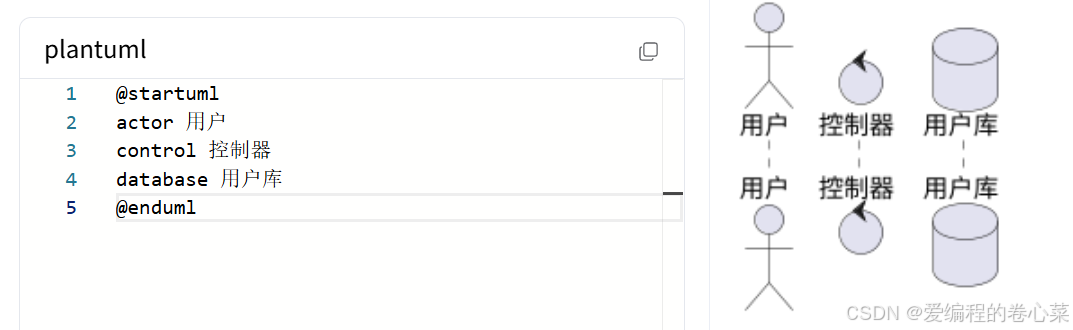

定义参与者示例：

默认会按照参与者声明的顺序进行排序， 也可以使用 order 关键字排序，order 后面的数字数值越小，越靠前，数值一样大，按照声明顺序。

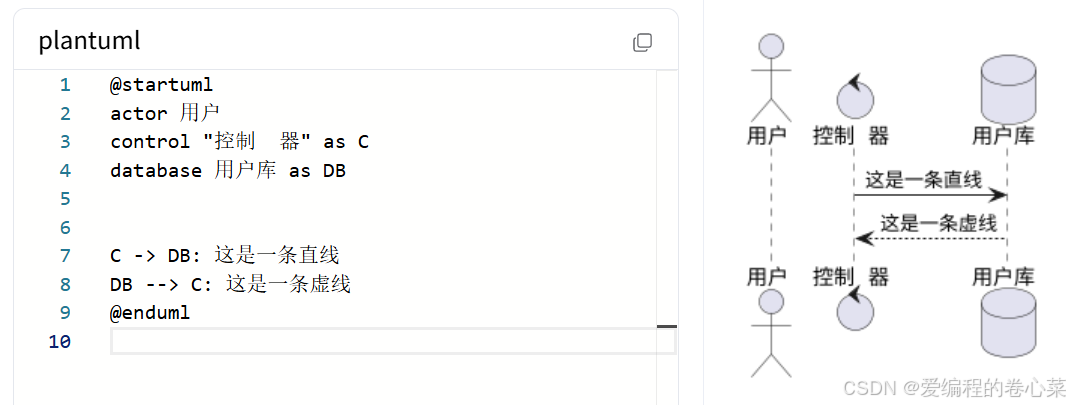

别名：还可以使用as给他们起别名方便后面使用，-> 表示发送消息，--> 表示返回消息。

1. 取别名以后原名字不能再使用；
2. 声明参与者的时候，如果名字中间有空格或者想使用除字母、数字外的其他字符，可以使用双引号"" 将名字括起来，但是别名是不允许有双引号。

2.2 消息发送

2.2.1 箭头样式

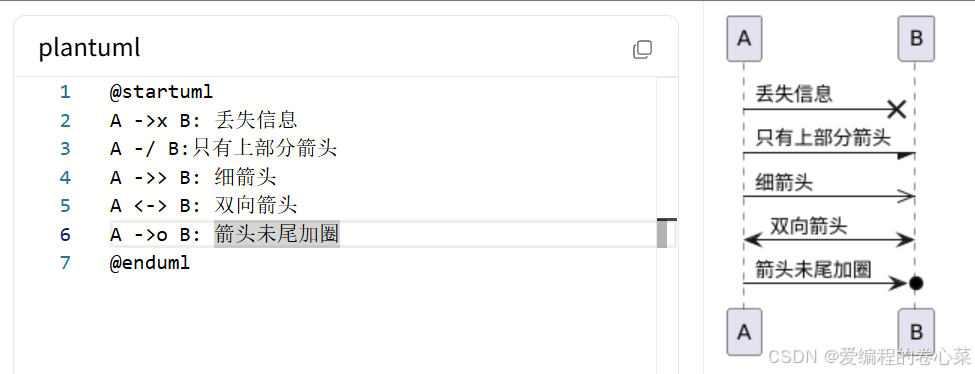

除了2.1部分介绍的基本箭头样式，还可以选择样式来表达不同信息：

消息作用	使用方式
表示一条丢失的消息	末尾加 x
让箭头只有上半部分或者下半部分	将<和>替换成\或者 /
细箭头	将箭头标记写两次 (如 >>或 //)
箭头末尾加圈	->o
双向箭头	<->

注：消息太长，可以使用 \n 进行换行。

2.2.2 消息编号

可以使用autonumber 自动对消息进行编号，其中：

• autonumber X 表示从指定的数字 X 开始编号 ;
• autonumber X Y 表示从指定数字 X 开始编号，步长为Y。


2.3 组合信息

下面这些关键字都是用来组合信息的，根据场景需要选择对应的关键字，使用 end 结束这个一个信息组合。

关键字	有什么用	类比Java场景
alt / else	条件分支，类似 if / else	if / else
opt	可选执行逻辑，仅一个条件块	if (单分支)
loop	重复执行某段流程	for / while
par	并行执行多个片段	多线程 / 并发结构
break	提前跳出流程（一般配合 loop 使用）	break
critical	标记关键区段，避免并发冲突	synchronized / 临界区
group	自定义分组并加标题（无语义约束）	注释区 / 分区块

使用案例

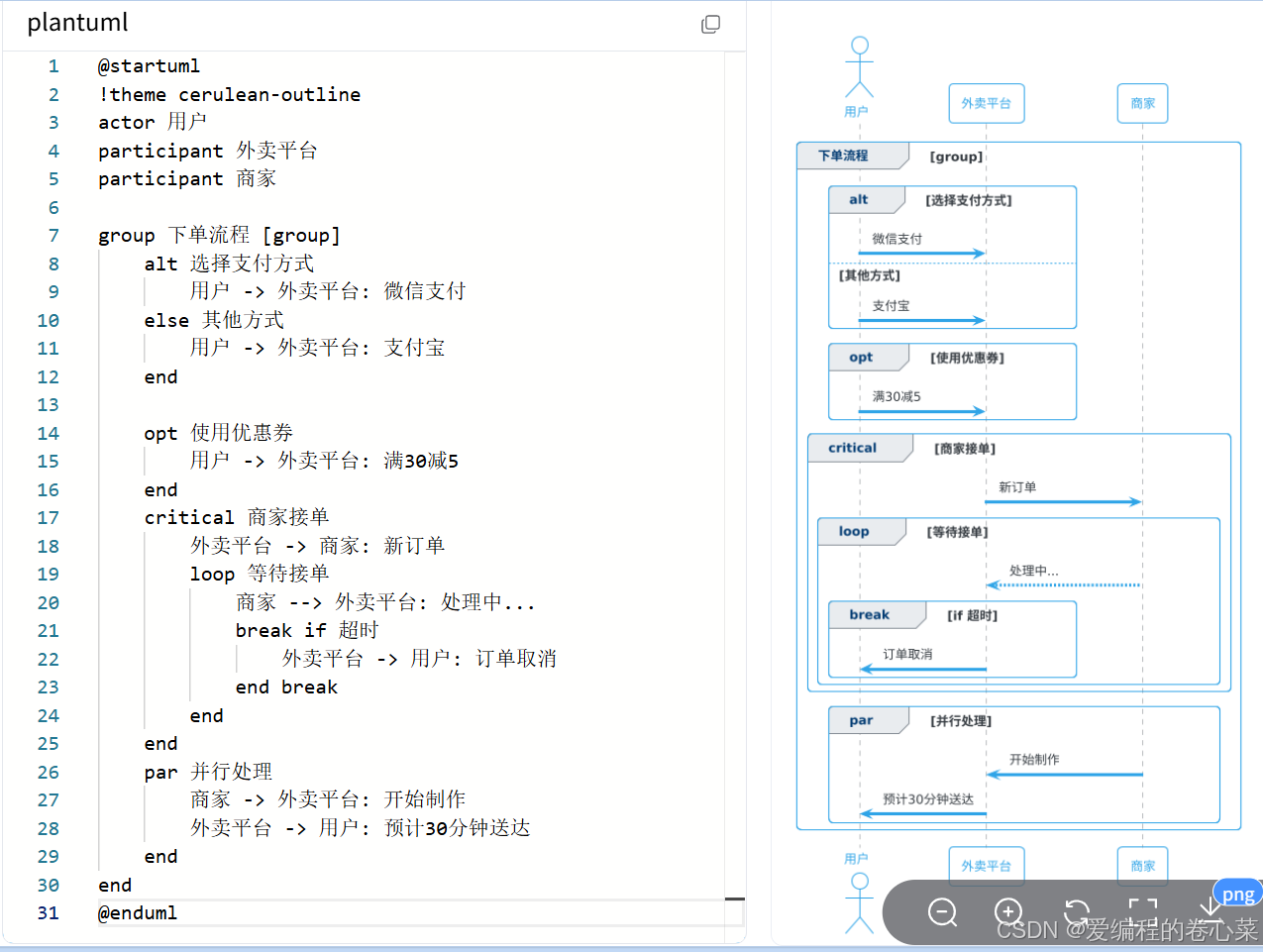

下面以一个点外卖的例子作为这些关键字的使用示例。

简要说明：
​​group​​：把整个下单流程分组
​​alt/else​​：选择支付方式（微信或支付宝）
​​opt​​：可选步骤（用优惠券）
​​critical​​：关键步骤（商家必须接单）
​​loop + break​​：循环等待接单，超时则跳出
​​par​​：商家做餐和平台通知用户​​同时进行​

2.4 生命线

activate表示参与者的生命活动激活
deactivate表示参与者的生命活动撤销

3. 美化

3.1 主题美化

具体参考plantuml 内置 theme 整理。

3.2 颜色

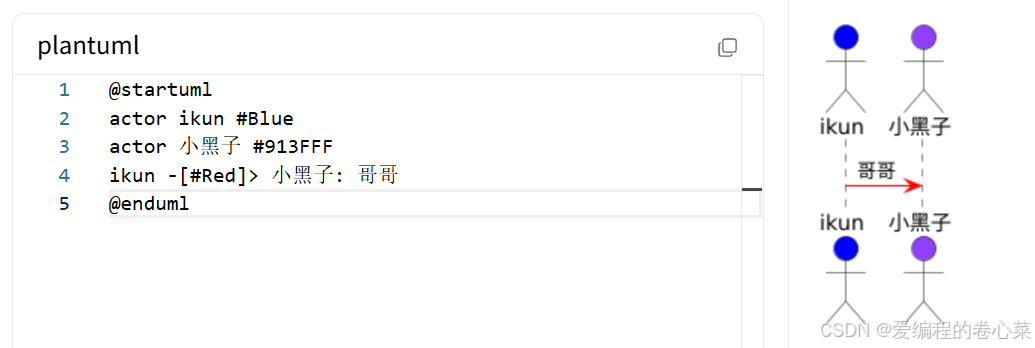

参与者：#为参与者设置颜色，可以是 RGB 或者颜色对应的单词。
箭头：在箭头中间插入 [#color] 可以设置箭头颜色。

3.3 分割符

== xxx == 可以分割流程。

3.4 间隔

如果信息过于密集，可以使用 ||| 来增加空间，或者 ||size|| 指定空间大小。

3.5 skinparam 外观参数

skinparam handwritten true 开启手绘风格
skinparam backgroundColor #颜色RGB 指定背景颜色
skinparam ParticipantPadding 数值 指定参与者的外边距
skinparam BoxPadding 数值 指定 box 的外边距
